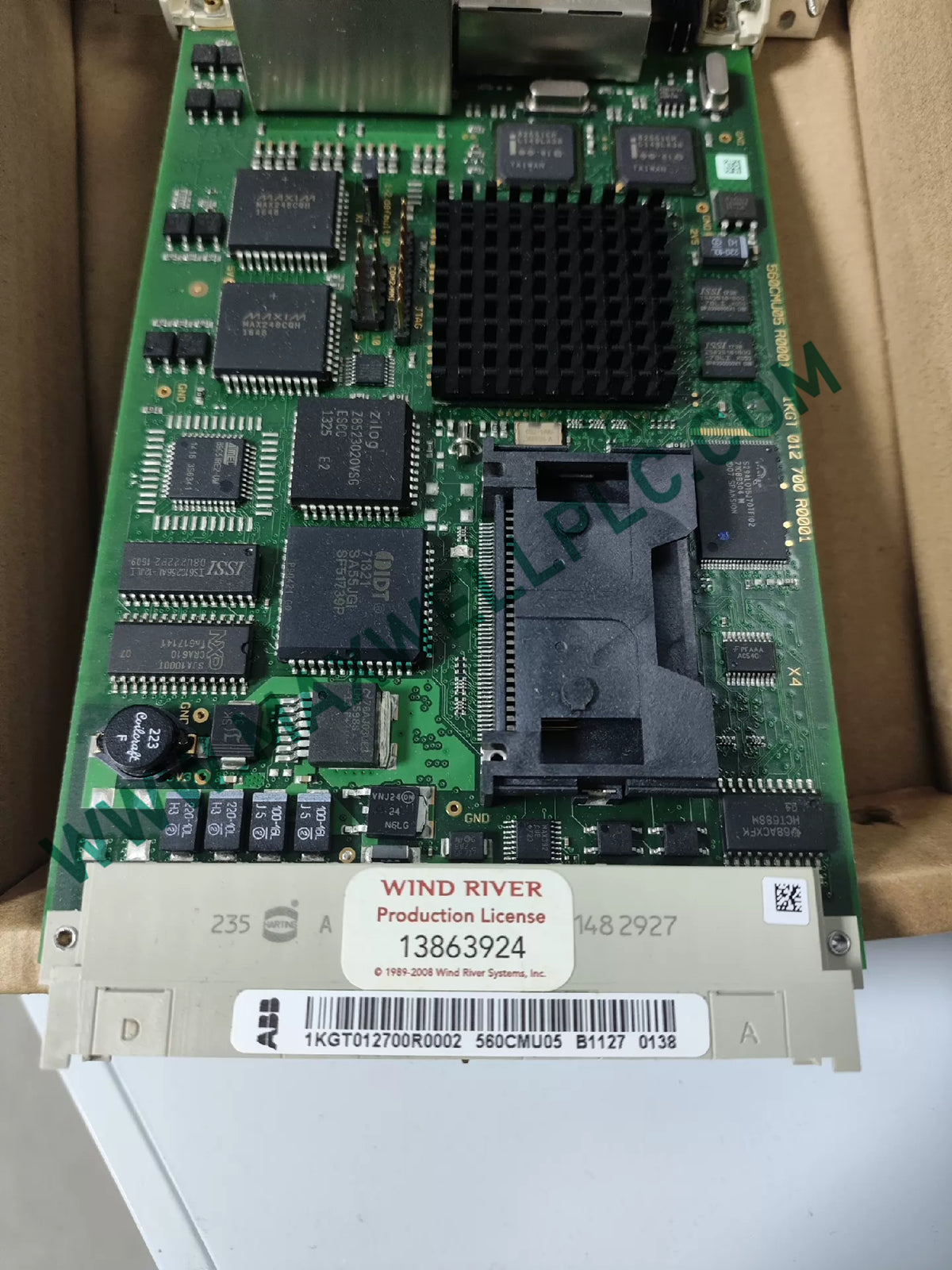

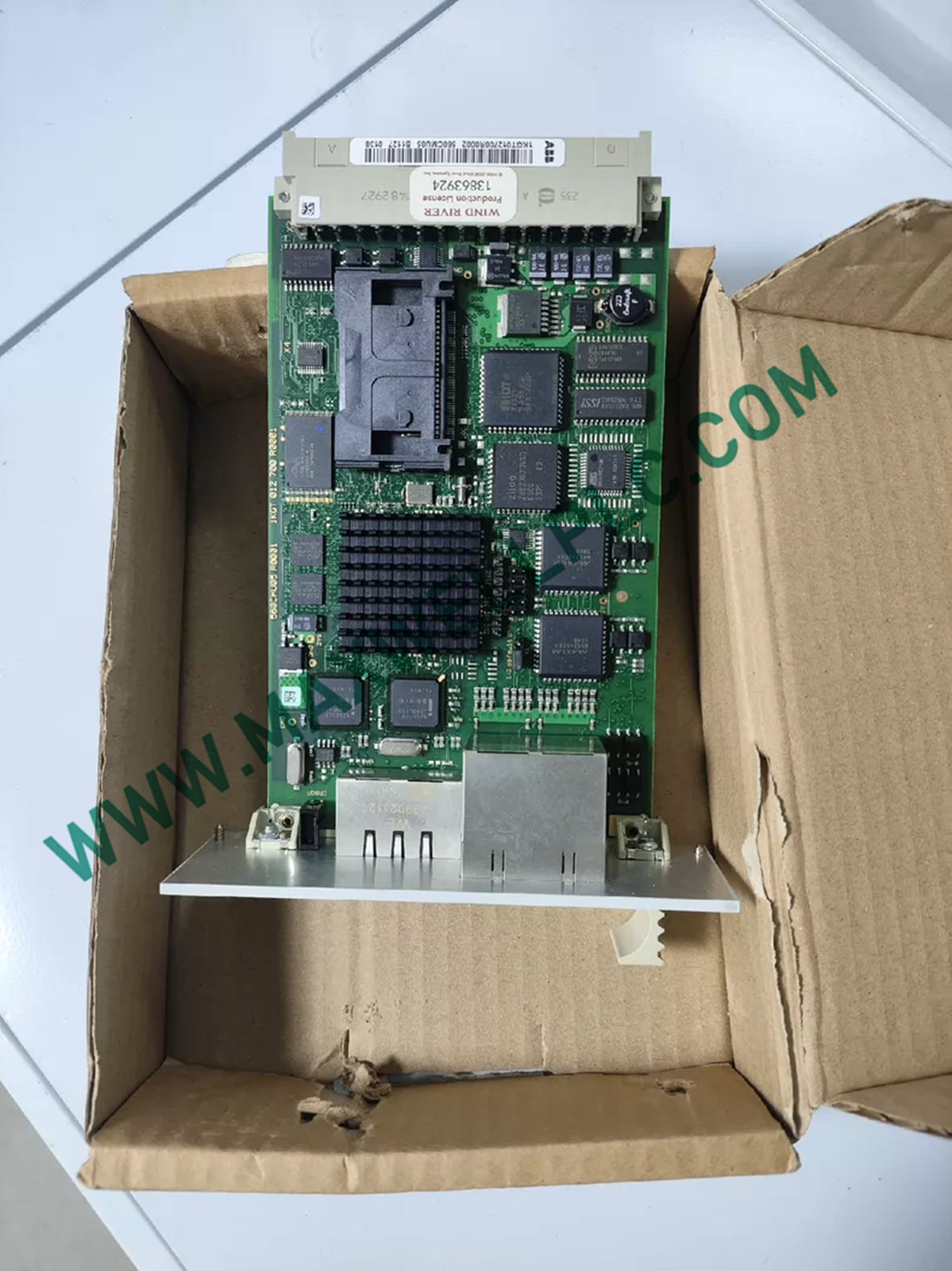

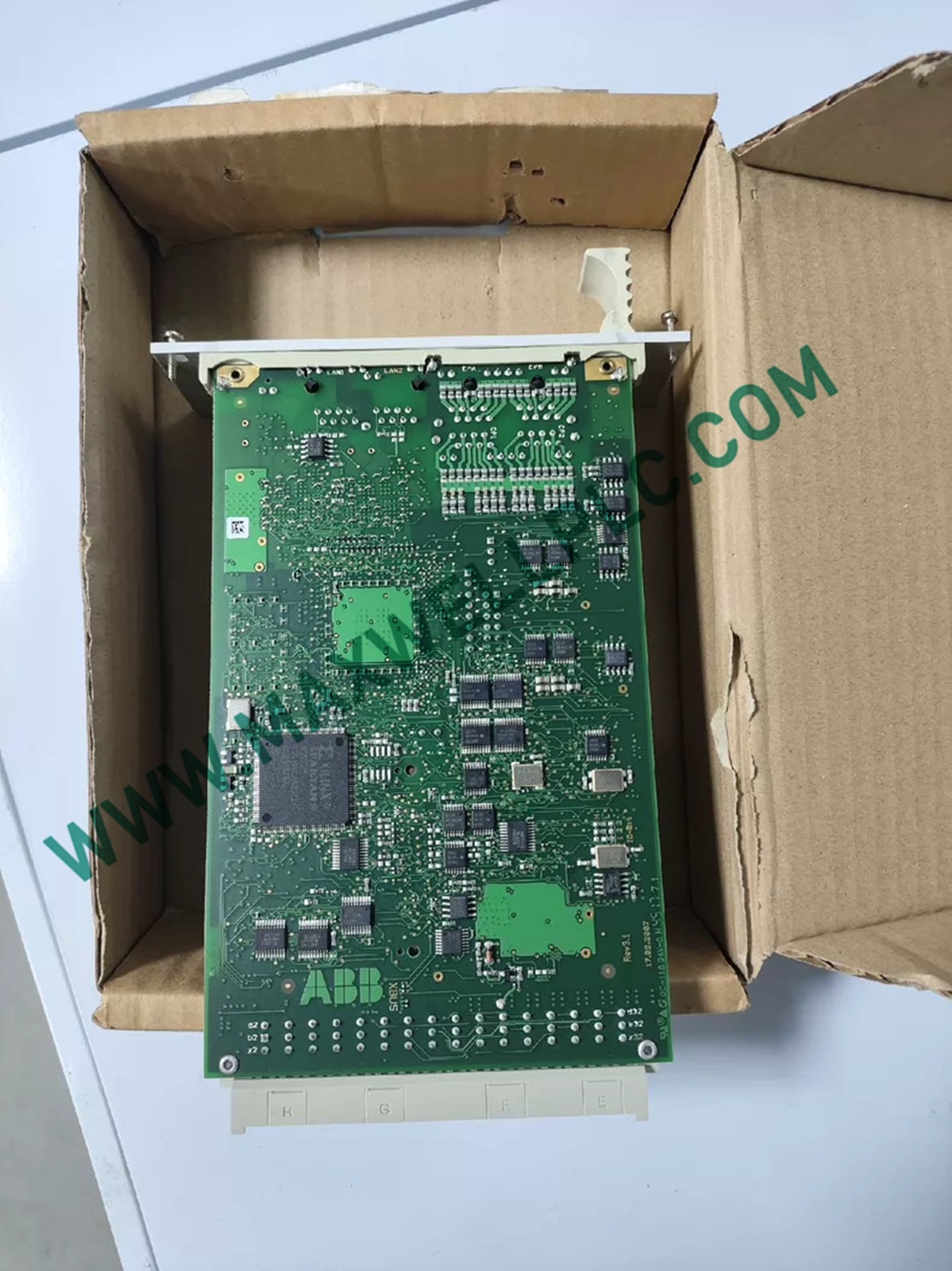

يعمل ABB 1KGT012700R0002، والمفهرس أيضًا كوحدة اتصالات 560CMU05، كمكون مادي مخصص لترجمة البروتوكولات ومعالجة البيانات التسلسلية واتصالات الإيثرنت ضمن بنى نظام الرفوف RTU560 Series.

تسمية أنواع المنتجات وهيكل التجميع

• 1KGT012700R0002: رقم تعريف الطلب التجاري العالمي المحدد لوحدة بطاقة معالج الاتصالات.
• 560CMU05: تسمية وحدة وظيفية للأجهزة تشير إلى الجيل الخامس من تخطيط وحدة المعالجة المركزية والاتصالات.
• 560CMU02 R0001: معيار نظام فرعي لبطاقة تخزين Compact Flash متوافق يستخدم لتحميل التشغيل المحلي وتخزين تهيئة البروتوكول.

بيانات الأداء المادي والكهربائي

سرعة اللوحة الخلفية للنظام والتنفيذ الحتمي

يدير المعالج المدمج 32 بت حركة البيانات القياس عن بعد عالية السرعة عبر قنوات سرعة الاتصالات في ناقل اللوحة الخلفية لمنع اختناقات التأخير أثناء عمليات اكتساب البيانات المتدفقة. ينفذ برنامج البروتوكول المدمج إدارة المخازن المؤقتة في الوقت الفعلي مع ضمان توافق فلاش برنامج النظام عبر عقد اللوحة الخلفية، مما يحافظ على جدولة مهام حتمية عند إدارة واجهات حقول تسلسلية متعددة جنبًا إلى جنب مع وصلات إيثرنت الرئيسية.

قائمة التحقق من نطاق التسليم

• 1 × وحدة اتصالات ABB 1KGT012700R0002 560CMU05

بروتوكول تركيب وخلاصة الأسلاك للخزانة

إجراء تركيب الرف الفرعي

• قم بمحاذاة قضبان توجيه حافة البطاقة بعناية مع فتحة رف RTU560 المخصصة لتجنب تلف دبابيس الموصل الخلفي.
• ادفع الوحدة بسلاسة إلى الداخل حتى يستقر الموصل متعدد الدبابيس الخلفي بإحكام في اللوحة الخلفية، ثم أحكم ربط مسامير التثبيت العلوية والسفلية يدويًا.

حماية الواجهة والكابلات

• قم بتوصيل خطوط اتصالات الواجهة التسلسلية باستخدام كابلات مزدوجة مجدولة ومحمية مزدوجة وموصلة بنهايات ذات أغلفة معدنية مؤرضة.
• قم بتوجيه خطوط شبكة الإيثرنت بشكل منفصل عن خطوط الطاقة عالية الجهد AC/DC، مع الحفاظ على مسافة خلوص فيزيائية لا تقل عن 20 سم لتخفيف اقتران الضوضاء.

الأسئلة المتكررة

• ما هي بنية أجهزة المعالج التي تشغل وحدة 560CMU05؟

  تستخدم الوحدة وحدة معالجة مركزية مدمجة 32 بت من فئة Intel 586 تعمل بسرعات ساعة مخصصة لمعالجة البروتوكول.

• كم عدد واجهات الاتصال المدمجة على اللوحة الأمامية؟

  تتميز الأجهزة بـ 3 منافذ اتصالات تسلسلية بالإضافة إلى اتصال شبكة إيثرنت واحد من نوع RJ-45 لاتصال المضيف.

• ما وسيلة التخزين المدعومة للبرامج الثابتة والمعلمات؟

  تتضمن الوحدة فتحة بطاقة Compact Flash مدمجة مصممة لاحتواء البرامج الثابتة وملفات التكوين الخاصة بالنظام.

• هل يمكن تبديل هذه الوحدة أثناء تشغيل طاقة اللوحة الخلفية للرف؟

  لا. يجب فصل طاقة النظام عن الرف الفرعي المحلي RTU560 قبل إدخال أو إزالة وحدة الاتصالات.

• ما هي عائلة رفوف النظام التي صممت وحدة الاتصالات هذه لها؟

  صممت 560CMU05 خصيصًا للتركيب ضمن بنى اللوحة الخلفية للرف الفرعي القياسي ABB RTU560.

• كيف يتم الحفاظ على سلامة الإشارة عبر منافذ الاتصالات التسلسلية؟

  تعتمد القنوات التسلسلية على أجهزة إرسال واستقبال إشارة تفاضلية مقترنة بدرع كابل مؤرض لقمع التداخل الكهرومغناطيسي الصناعي.

• ما هي الأبعاد الفيزيائية المطلوبة للتعامل والتخزين؟

  تظهر مجموعة الوحدة أبعادًا خارجية للشحن تبلغ 13.0 × 10.8 × 4.5 سم بوزن صافي إجمالي يبلغ 0.5 كجم.

• ما الإجراء الذي يضمن التوافق الصحيح لفلاش البرامج الثابتة عند استبدال الوحدة؟

  يجب نقل بطاقة Compact Flash الأصلية التي تحتوي على ملفات بناء البرامج الثابتة المطابقة إلى الوحدة البديلة قبل التشغيل.
