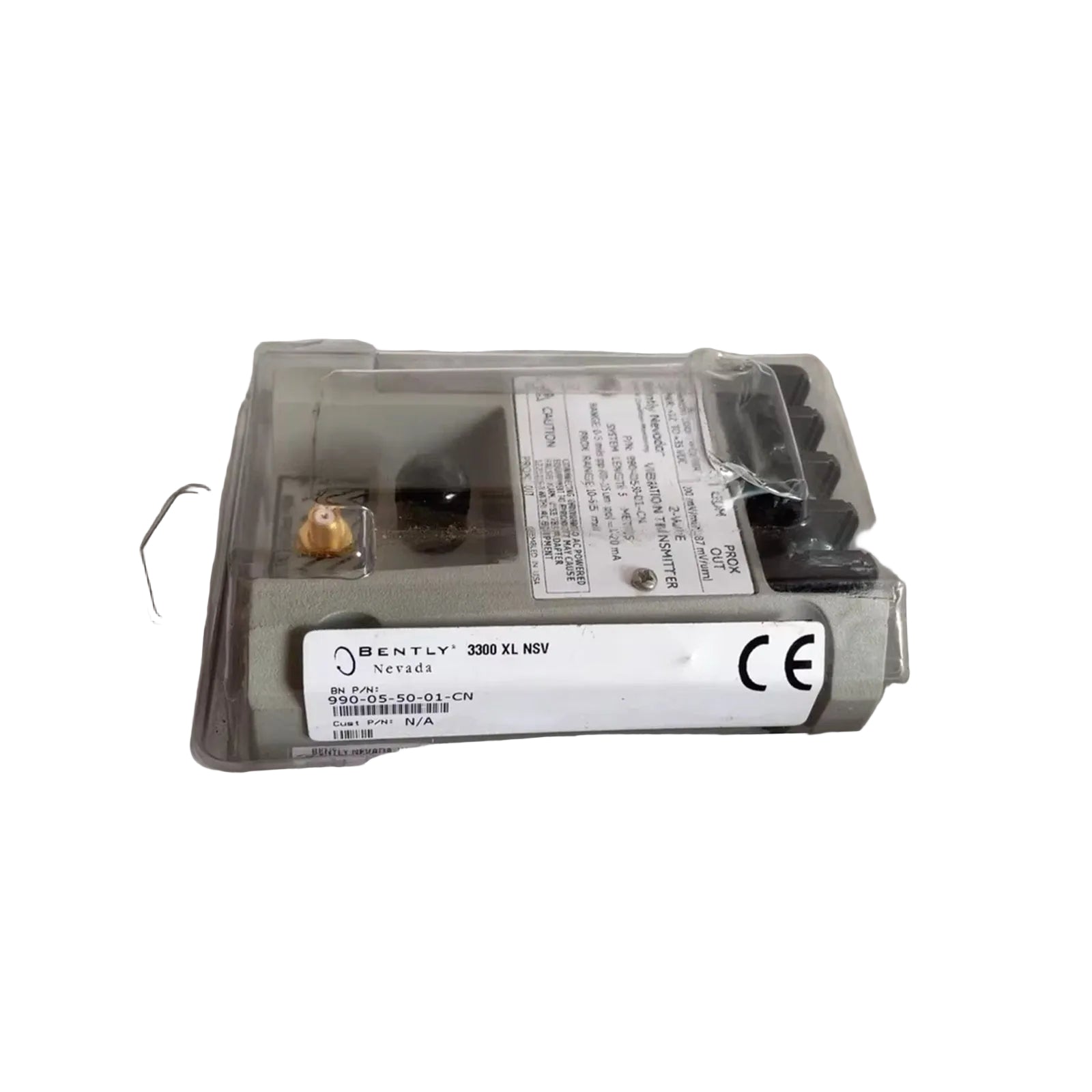

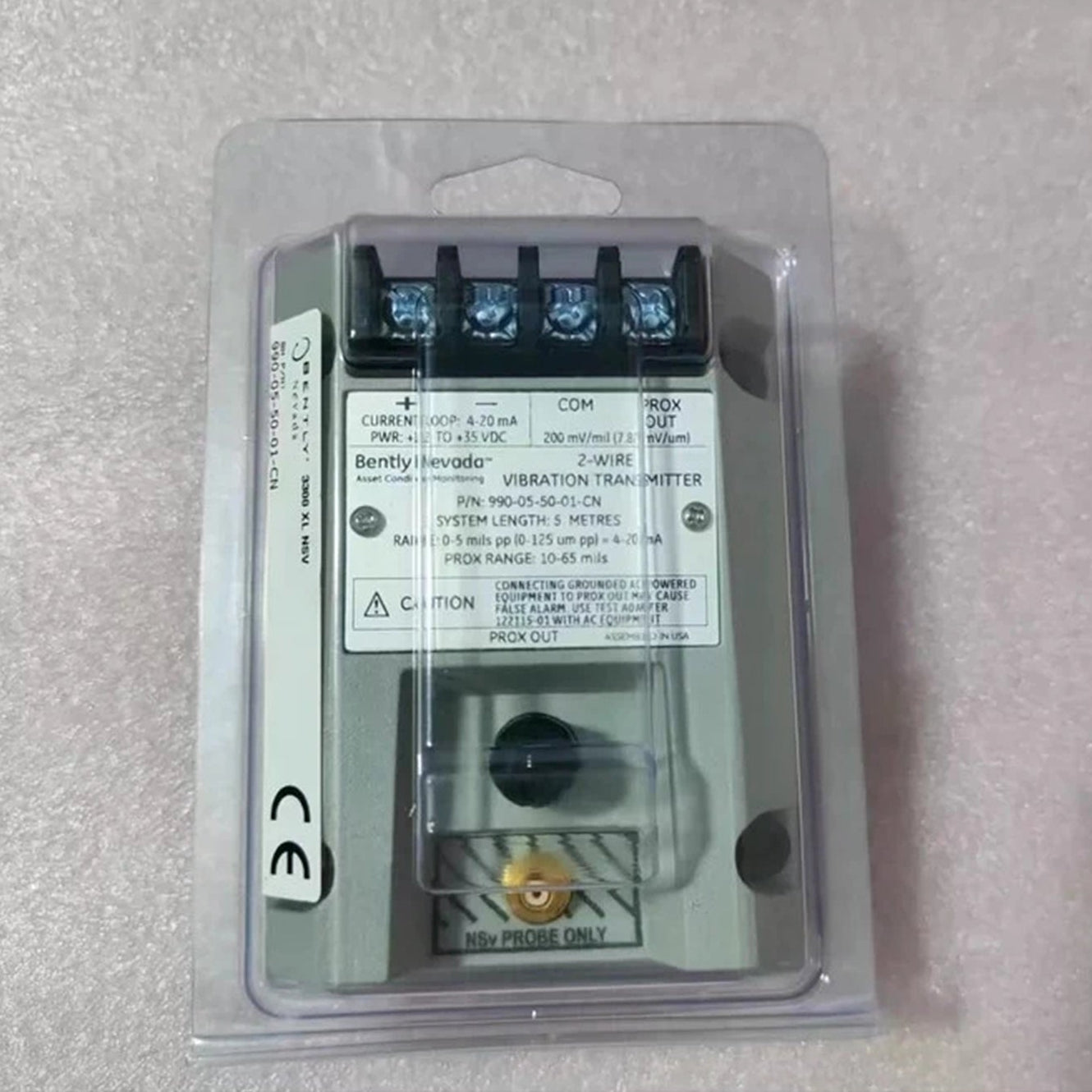

يعمل Bently Nevada 990-05-50-01-CN، المصنف أيضًا كجهاز إرسال الاهتزاز 990-05-50-01-CN، كوحدة لتكييف الإشارة تعمل بالطاقة الحلقية، والتي تحول إزاحة مسبار القرب بالتيار الدوامي إلى إخراج تيار اهتزاز موحد ضمن سلسلة قياس جهاز الإرسال 990.

تم تكوين Bently Nevada 990-05-50-01-CN لنقل سعة الاهتزاز المستمر في مجموعات المراقبة المثبتة على سكة DIN، ويوفر قياسًا كهربائيًا مباشرًا لإشارات إزاحة العمود ضمن حدود المعايرة المحددة للمقياس الكامل.

مواصفات الأجهزة

قياس إشارة التيار الدوامي وسلوك استقرار الحلقة

ضمن بنية جهاز الإرسال 990، تتم معالجة إدخال مسبار التيار الدوامي من خلال دوائر قياس خطية داخلية تحافظ على تحويل تناسبي من الإزاحة إلى التيار عبر النطاق الكامل المحدد. يعتمد استقرار الإشارة على مطابقة المعاوقة المتحكم بها بين واجهة المسبار، ومرحلة إدخال جهاز الإرسال، وقيود مقاومة الحلقة.

يتم الحفاظ على تنظيم تيار الحلقة من خلال تصميم تحديد التيار الداخلي عند حوالي 23 مللي أمبير نموذجي، مما يضمن التشغيل المستقر في ظل ظروف الحمل المتغيرة. يحافظ النظام على خطية القياس عن طريق تثبيت تغيرات السعة التي تحدثها الحركة الديناميكية للدوار وتقلب فجوة المسبار.

تفسير اللاحقة ومصفوفة النموذج

• 990: منصة جهاز إرسال الاهتزاز

• 05: نطاق كامل 0-5 مل pp (0-125 ميكرومتر pp)

• 50: خيار طول الكابل/النظام 5.0 م

• 01: تكوين تركيب سكة DIN مقاس 35 مم

• CN: حزمة الشهادات (CSA Division 2، ATEX Zone 0/2، موافقة ABS البحرية)

مواصفات الأجهزة

ديناميكيات الدوار وسلوك تفاعل جهد الفجوة

يحافظ جهاز الإرسال على استجابة تناسبية لتغيرات فجوة مسبار التيار الدوامي، حيث تعدل إزاحة العمود معامل الاقتران الكهرومغناطيسي. تشير سلسلة الإشارة الداخلية إلى معايرة قياس متسقة مع معايير نظام القرب، مما يضمن ترجمة خطية للاهتزاز الميكانيكي إلى إخراج كهربائي.

يتم تخفيف التداخل بين القنوات من خلال مراحل الترشيح الداخلية وتصميم الإدخال المحمي، مما يقلل من القابلية للتأثر بالاقتران الكهرومغناطيسي في بيئات الأسلاك الكثيفة. يتضمن إصدار شهادة CN اعتبارات عزل محسّنة تتوافق مع قيود الامتثال للمواقع الخطرة.

معلومات الطلب

• 1 × جهاز إرسال اهتزاز 990-05-50-01-CN

• مشبك تثبيت سكة DIN (معيار 35 مم)

• معايرة المصنع لنطاق 0-5 مل pp

• حزمة وثائق الشهادات (موافقات CSA / ATEX / ABS)

• تعبئة صناعية مضادة للكهرباء الساكنة

إرشادات التركيب في الموقع

يجب تثبيت الوحدة على سكة DIN مؤرضة مقاس 35 مم لضمان التثبيت الميكانيكي واستقرار المرجع الكهربائي. يجب أن تحافظ أسلاك إدخال الإشارة على درع مستمر من رأس المسبار إلى طرف جهاز الإرسال دون انقطاعات وسيطة.

يجب أن تتوافق أسلاك طاقة الحلقة مع نطاق تزويد 12-35 فولت تيار مستمر وأن تحافظ على مقاومة الحلقة الكلية ضمن الحدود المحددة لتجنب تشبع التيار. يجب أن يتم تنفيذ إنهاء الدرع عند نقطة أرضية واحدة لمنع ضوضاء القياس الناتجة عن الحلقة.

يجب أن يفصل توجيه التركيب موصلات إشارة الاهتزاز عن خطوط الجهد العالي أو خطوط الطاقة المحولة لتقليل تأثيرات الاقتران الكهرومغناطيسي.

معلومات التسليم

وقت التسليم: 2-7 أيام عند الانتهاء من الدفع عبر DHL / FEDEX / UPS.
يتم شحن جميع الوحدات باستخدام عبوات صناعية مضادة للكهرباء الساكنة مع احتواء معزز ومقاوم للاهتزاز للإلكترونيات ذات الدرجة الصناعية.
يتم التعامل مع التصدير ضمن سلسلة لوجستية محكمة من مركز توزيع شيامن.

الأسئلة المتداولة

س: ما هي أقصى مقاومة للحلقة يدعمها 990-05-50-01-CN؟
ج: يدعم جهاز الإرسال ما يصل إلى 1,000 أوم من مقاومة الحلقة في ظل ظروف إمداد 35 فولت تيار مستمر.

س: هل تدعم الوحدة الاستبدال السريع؟
ج: الاستبدال السريع غير مدعوم؛ يجب عزل طاقة الحلقة قبل الإزالة أو التركيب.

س: ماذا يحدث إذا انخفض جهد الإمداد عن 12 فولت تيار مستمر؟
ج: قد يفقد جهاز الإرسال الخطية وقد يصبح تنظيم تيار الإخراج غير مستقر.

س: هل يمكن للنظام العمل بدون مسبار قرب؟
ج: لا. يتطلب جهاز الإرسال إشارة إدخال مسبار تيار دوامي خارجي للتشغيل.

س: ما هي وظيفة اللاحقة CN؟
ج: تشير إلى الامتثال للشهادات بما في ذلك CSA Division 2، ATEX Zone 0/2، وحزمة موافقة ABS البحرية.
