نظرة عامة على المنتج

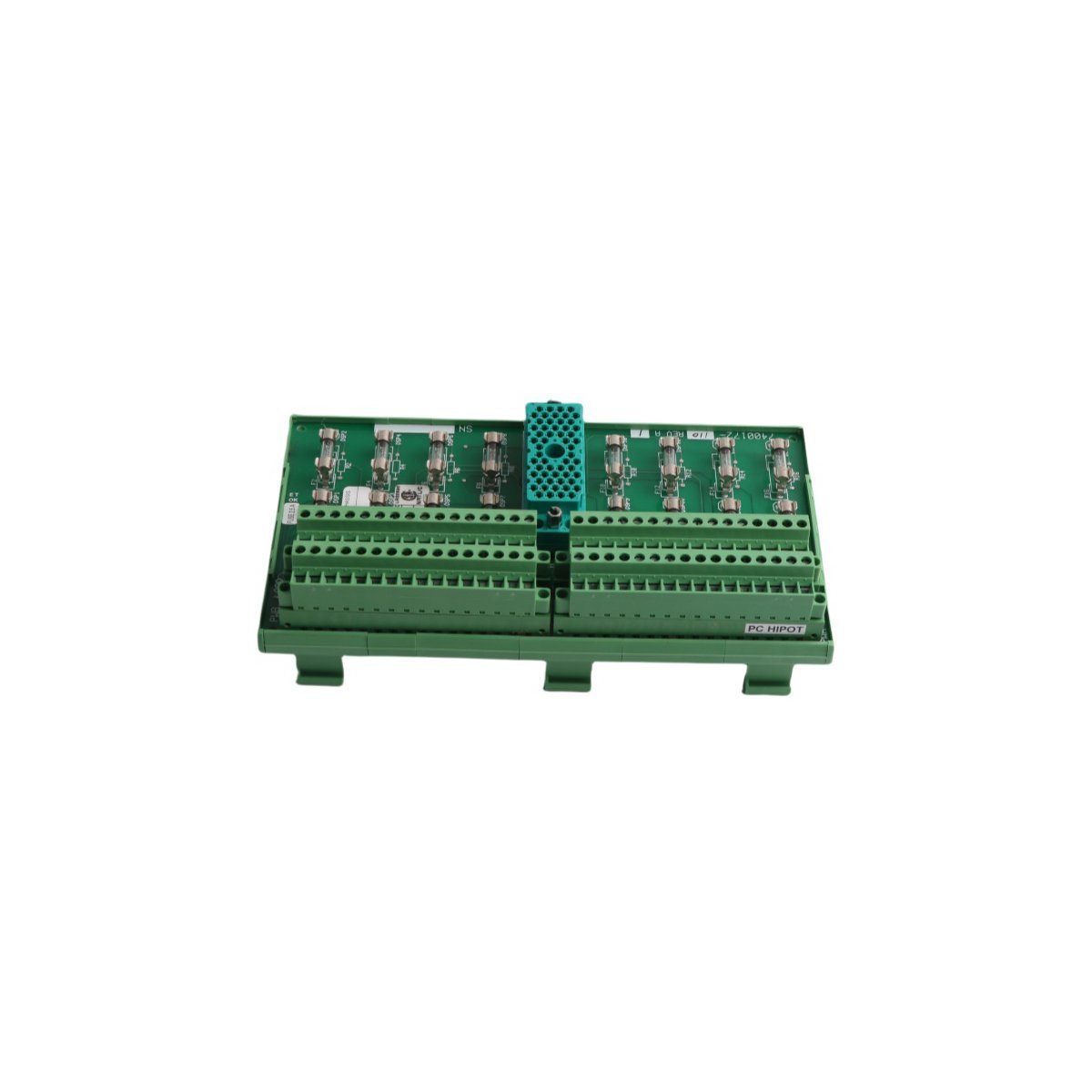

يعمل لوح الإنهاء الرقمي Triconex 9668-110 كوحدة إخراج رقمية عالية الأمان ومصممة لتسهيل الاتصالات الكهربائية الآمنة بين الأجهزة الميدانية وأنظمة الأمان Tricon™ v9–v10. يعمل هذا اللوح كواجهة مادية حيوية للإشارات الرقمية، موفراً نقاط إنهاء قوية تضمن وضوح الإشارة وموثوقية النظام. تم تصميم 9668-110 للتعامل مع المتطلبات الصارمة للهياكل الثلاثية المعيارية المتكررة (TMR)، مما يتيح التنفيذ الدقيق للأوامر لعناصر التحكم النهائية. يُعطي تصميمه الأولوية لوقت التشغيل والعزل الكهربائي، حماية وحدات المنطق الأساسية من الضغوط البيئية الخارجية وشذوذ الأسلاك الشائعة في القطاعات الصناعية الثقيلة.

البنية التحتية للأجهزة والملف الفني

• تحديد الوحدة 9668-110

• فئة المكون لوح إنهاء الإخراج الرقمي

• بيئة النظام أنظمة Tricon v9 و v10

• تردد الإشارة قادر على دعم المعالجة عالية الدقة حتى 50 كيلو هرتز

• نوع الاتصال مُحسّن لتوزيع إشارة الإخراج الرقمي (DO)

• أسلاك الحقل نقاط إنهاء عالية الكثافة للكابلات الصناعية

• وزن الوحدة 0.52 كجم

• بصمة الهيكل 19.7 سم × 11.0 سم × 5.5 سم

• التحمل الحراري مصنّف للتقلبات الحرارية الشديدة في الخزانات غير المكيفة

• أصل التصنيع الولايات المتحدة الأمريكية

• الامتثال معتمد للاستخدام في حلقات الأمان المجهزة بتقييم SIL

• مرونة المعالجة يدعم التكوين المخصص لمتطلبات تكامل المشروع المحددة

الاستخدامات الصناعية الحرجة للمهمة

يُعد 9668-110 مكونًا أساسيًا يستخدم للحفاظ على السلامة والكفاءة عبر عمليات متنوعة عالية المخاطر:

سلامة البتروكيماويات والمصافيإدارة إنهاء الإشارات الرقمية الحرجة لصمامات العزل في حالات الطوارئ (EIVs) والصمامات التي تعمل بالملف اللولبي، حيث تُعد موثوقية نقل الإشارة أمرًا حيويًا لمنع أحداث الضغط الزائد.

أنظمة إيقاف التشغيل في حالات الطوارئ (ESD)تُعد نقطة التوصيل النهائية لتنفيذ منطق إيقاف التشغيل في مرافق إنتاج النفط والغاز، مما يضمن وصول الأمر من وحدة التحكم Triconex إلى المشغل الميداني دون تداخل.

التحكم في توليد الطاقةتوزيع الأوامر الرقمية على المرحلات المساعدة وملفات فصل القواطع داخل أنظمة حماية التوربينات، مع الاستفادة من قدرتها على معالجة 50 كيلو هرتز لتطبيقات الاستجابة السريعة.

عزل إشارة المنطقة الخطرةتوفير بيئة إنهاء مستقرة في مناطق العمليات القاسية، مع حماية فعالة لمنطق نظام التحكم الموزع الداخلي (DCS) من الضوضاء الكهربائية الناتجة عن الحقل وارتفاعات الجهد.

توسيع نظام التوافر العاليتسهيل التوسع السهل لسعة الإخراج الرقمي ضمن رفوف Tricon v9 أو v10 الحالية، مما يسمح بالتكامل السلس لحلقات أمان جديدة أثناء تحديثات المنشأة.
