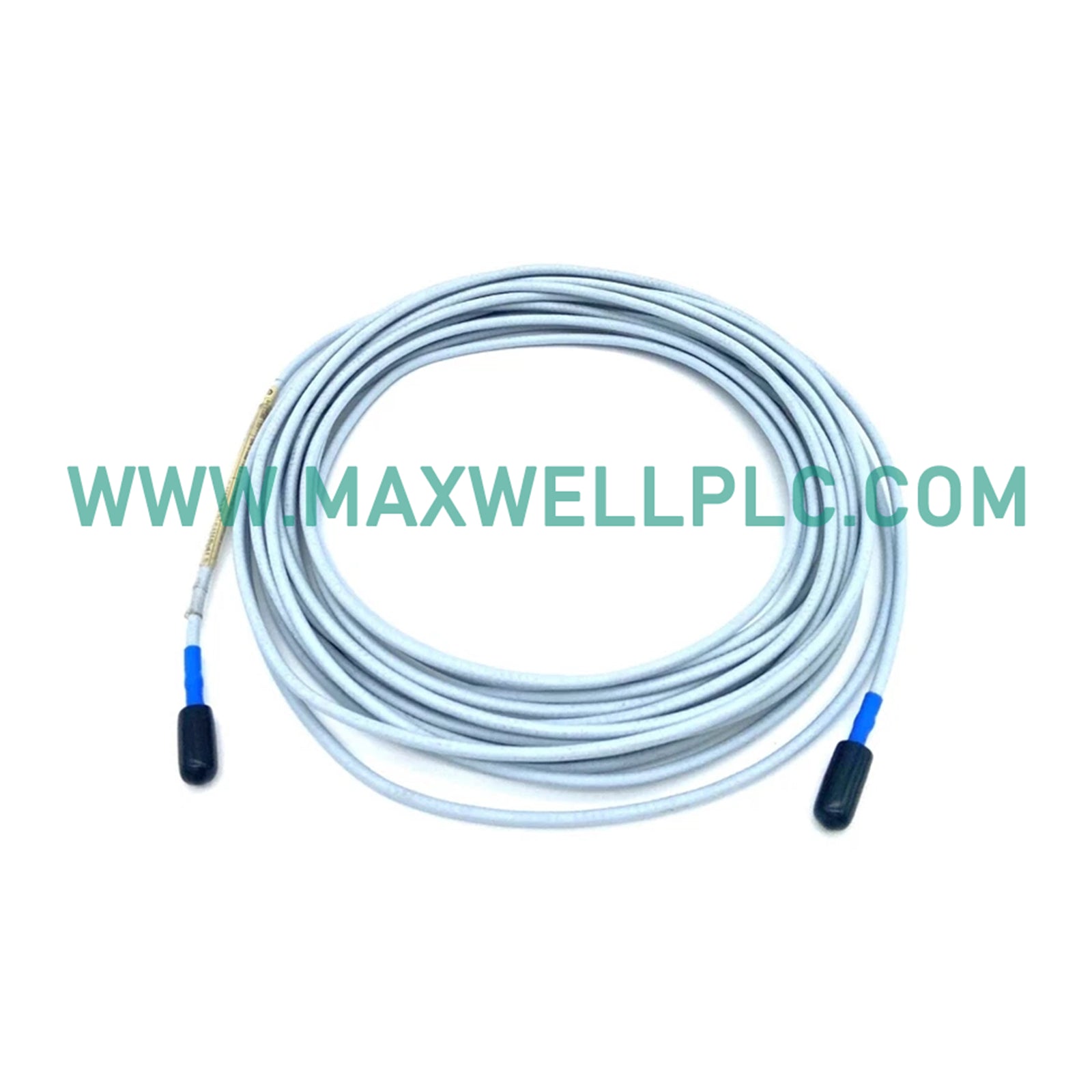

يُعد Bently Nevada 84661-10، والمُدرج أيضًا باسم كابلات الربط البيني 84661، مكونًا مخصصًا للأجهزة لمعالجة الإشارة أو تنفيذ التحكم ضمن معماريات التشغيل الآلي الصناعي. يُنشئ هذا التجميع مسار اتصال تناظري منخفض الضوضاء بين مستشعرات التسارع أو السرعة الشديدة التحمل وأدوات تشخيص الآلات عن بعد، مما يضمن نقل بيانات مستقرًا داخل حدود الاهتزاز العالية.

المواصفات الفنية

معايرة مسبار التيار الدوامي ومعالجة إشارة الاهتزاز

يُحافظ التكوين الداخلي لهذا التجميع المحمي على خطوط الأساس لمعايرة مسبار التيار الدوامي وسلامة استجابة بيزو-السرعة عالية التردد أثناء التشغيل. من خلال فرض مقاييس صارمة للسعة على طول المسار الذي يبلغ طوله 10 أقدام، يُقلل الخط من ارتفاعات الممانعة الكهربائية التي تؤثر على صلاحية جهد الفجوة (أهداف -10 فولت تيار مستمر) أثناء الفحوصات الثابتة. تحمي السلامة الميكانيكية للدرع الخارجي المصنوع من الفولاذ المقاوم للصدأ القلب من التشوه الهيكلي الناتج عن قوى ديناميكيات الدوار القاسية والتمدد الحراري المحيط. علاوة على ذلك، تُمكن بنية الصرف المتكاملة من قمع التداخل عالي التردد عن طريق تحويل التداخلات الكهرومغناطيسية للمجال المجاور بعيدًا عن كتل معالجة إشارة الاهتزاز الخام.

معلومات الطلب

• 1 × 84661-10 تجميع كابل ربط مدرع (طول 10 أقدام)
• 1 × موصل مستشعر أنثى متكامل مقاوم للرطوبة
• 1 × مصفوفة عروة طرفية مُنهية من المصنع

إرشادات التركيب

قواعد التأريض

• قم بتوصيل سلك الصرف النحاسي الكلي بدقة بقضيب التأريض النظيف المخصص للأداة داخل حاوية رف المراقبة.
• اعزل الدرع عند طرف مبيت المستشعر؛ لا تقم بتوصيل الدرع بالحديد الهيكلي للآلة لتجنب إنشاء حلقات أرضية متعددة النقاط.

قيود الأسلاك

• لا تسمح للموصلات الداخلية بالانحناء بما يتجاوز حد نصف قطر فيزيائي ضيق يبلغ 50 مم أثناء التوجيه الدائم.
• استخدم دعامات هيكلية مخصصة لمنع وزن الدرع المصنوع من الفولاذ المقاوم للصدأ من إجهاد واجهة المقبس الأنثوي.

متطلبات التدريع

• تأكد من إحكام تثبيت الحذاء المقاوم للرطوبة على خيوط تزاوج المستشعر لإبعاد السوائل الموصلة عن دبابيس التلامس.
• حافظ على الفصل المادي بين مسار الإشارة التناظرية هذا وأي خطوط تيار متردد عالية الطاقة أو موصلات محرك ذات سرعة متغيرة.

قواعد إدخال اللوحة الخلفية

• تحقق من عزل أو تجاوز حلقة طاقة لوحة المراقبة قبل إنهاء العروات الحلقية على كتل الأطراف اللولبية.
• أحكم ربط جميع مسامير حاجز العروات الطرفية لتجنب مؤشرات الدائرة المفتوحة العرضية عند وحدة اللوحة الخلفية للرف.

القيود البيئية

• لا تُعرض تجميع غلاف الكابل لدرجات حرارة محيطة مستمرة تتجاوز الحد الأقصى للسقف الحراري البالغ +121 درجة مئوية.
• تحقق من أن الدرع الخارجي المصنوع من الفولاذ المقاوم للصدأ لا يظهر أي انحناءات أو تجعيدات أثناء النشر للحفاظ على تقييمات العزل الكهربائي للقلب الداخلي.

الأسئلة المتكررة

• س: ما هو سلوك التبديل السريع عند استبدال كابل الربط المتصل بوحدة اهتزاز حية؟

  ج: يجب وضع قناة المراقبة في وضع التجاوز قبل فك الارتباط لمنع أخطاء الدائرة المفتوحة من تشغيل تسلسلات إيقاف الأمان التلقائية.

• س: هل يساهم تجميع 84661-10 السلبي في حمل اللوحة الخلفية للنظام داخل رف 3500؟

  ج: لا، هذا مكون ربط تناظري غير مزود بالطاقة يسحب 0 مللي أمبير من طاقة المنطق الداخلية من مصدر رف الأداة الرئيسي.

• س: ما هو تأخير التبديل الاحتياطي الذي يسببه كابل الربط هذا أثناء تبديل النظام؟

  ج: يوفر الجهاز مسارًا ماديًا مباشرًا وغير منقطع من النحاس، مما يُحدث تأخيرًا في التبديل يبلغ 0 مللي ثانية أثناء تجاوز فشل الشاشة ثنائية القناة.

• س: هل هناك حاجة إلى فحوصات توافق داخلية للبرامج الثابتة عند توصيل هذا الكابل بالشاشات الرقمية الأحدث؟

  ج: لا، المكون تناظري وخامل بحت، مما يضمن توافقًا تشغيليًا عالميًا بغض النظر عن إصدار فلاش البرامج الثابتة لوحدة الرف.

• س: ما هو العزل المادي للإشارة الموجود داخل هيكل عزل القلب لهذا الخط؟

  ج: يوفر الكابل عزلًا من المواد الجافة بين الموصلات؛ يجب إجراء عزل حلقة جلفاني نشط داخل دوائر وحدة الرف الرئيسية.

• س: ما هي قيود الأسلاك الميدانية التي تنطبق على معلمات الإنهاء المادية للعروات الحلقية؟

  ج: تأكد من إحكام ربط مسامير الأطراف وفقًا لمواصفات اللوحة القياسية لتجنب مقاومة التلامس العالية عبر أطراف 22 AWG.

• س: كيف يؤثر الدرع على قمع التداخل عند تمريره عبر صواني الكابلات الشائعة؟

  ج: يقوم الدرع الخارجي المصنوع من الفولاذ المقاوم للصدأ بتأريض المجالات الكهروستاتيكية الخارجية عالية التردد، مما يمنع تداخلات الخطوط المجاورة من مسار إشارة الاهتزاز.

• س: ما هو مؤشر الفشل الذي يحدث إذا تعرض السائل للخطر الموصل الأنثوي الداخلي المقاوم للرطوبة؟

  ج: يؤدي دخول الرطوبة إلى انخفاض مقاومة العزل دون حد 1000 ميجا أوم، مما يتسبب في انحراف جهد فجوة الشاشة خارج نطاقات المعايرة العادية.
