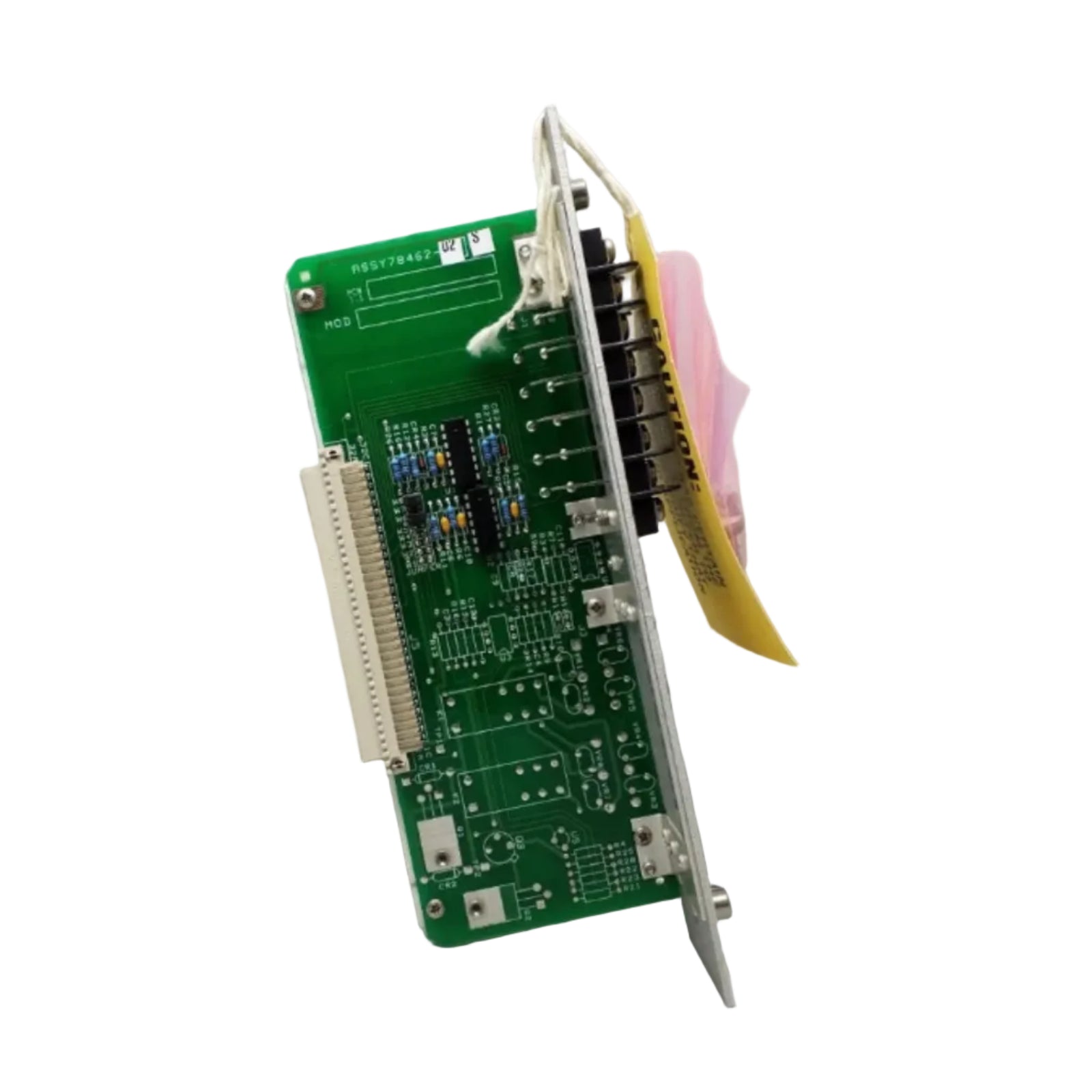

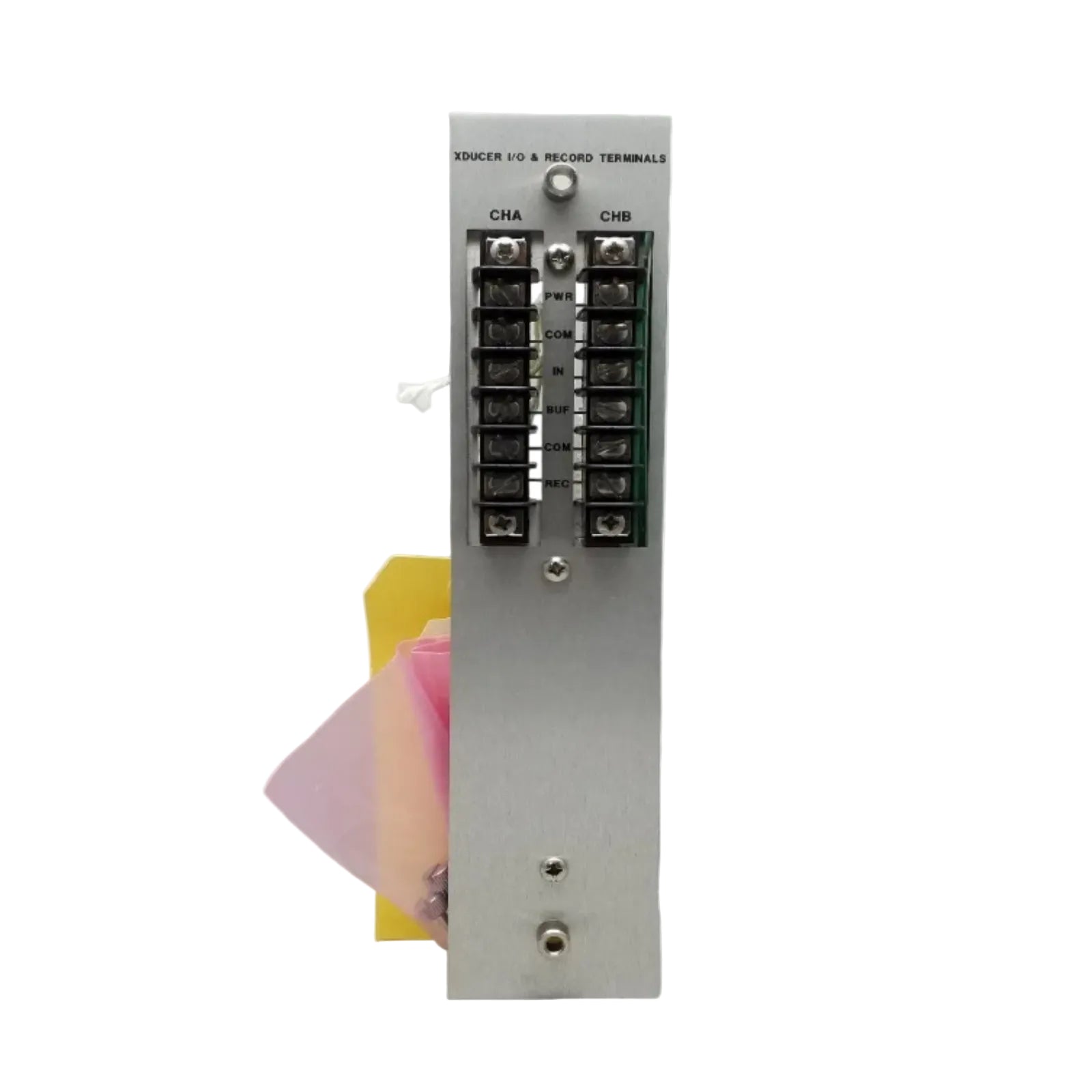

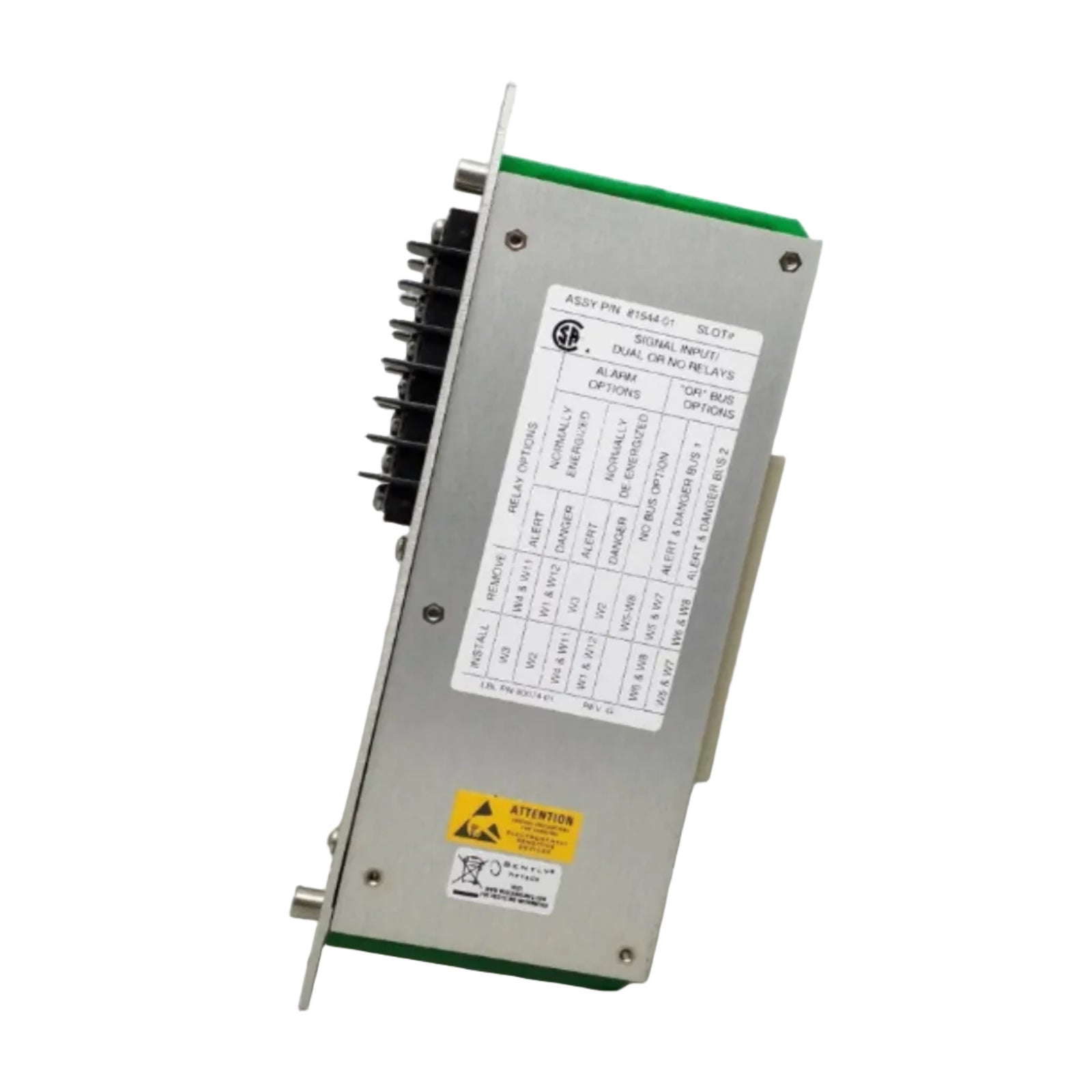

تعمل وحدة محول إدخال الإشارة/إخراج الإنذار Bently Nevada 81544-01، والمصنفة أيضًا باسم 81544-01، كمكون مادي مخصص لمراقبة التمدد التفاضلي ثنائي القناة وإنهاء الإشارة داخل أنظمة حماية الآلات.

واجهة الوحدة ومسار الإشارة

تعمل 81544-01 كواجهة لوحة طرفية مصممة خصيصًا لشاشات التمدد التفاضلي المزدوجة. توفر هذه الوحدة إنهاء الإدخال/الإخراج المحلي لمدخلات المحولات وإشارات إخراج الإنذار، مما يضمن توجيه إشارة عالي التكامل لنظام الشاشة المضيف. لاحظ أن هذه الوحدة تم تصنيفها على أنها متوقفة من قبل الشركة المصنعة وهي مخصصة للصيانة ودعم الأنظمة القديمة.

المواصفات الفنية للمعدات

مراقبة الآلات وتكامل TSI

تسهل وحدة اللوحة الطرفية هذه المراقبة الدقيقة لديناميكيات الدوار من خلال توفير نقاط إنهاء مادية لمقاييس التمدد التفاضلية. تضمن الوحدة سلامة الإشارة لتطبيقات TSI حيث تكون المصادقة الدقيقة لجهد الفجوة — التي تستهدف مراجع جهد محددة — ضرورية لقياس موضع الدوار. يجب أن يركز التركيز الهندسي على قمع التداخل أثناء توجيه الإشارة للحفاظ على دقة القياس التفاضلي عبر كلتا القناتين.

معلومات الطلب

• 1 × 81544-01 لوحة طرفية

• 1 × وثائق فنية لتكوين الواجهة

إرشادات التثبيت في الموقع

• التركيب المادي:

  قم بتثبيت اللوحة في الغلاف المخصص داخل رف الشاشة، مع التأكد من تثبيتها بشكل صحيح باللوحة الخلفية لمنع الارتخاء الناتج عن الاهتزاز.

• إنهاء الإشارة:

  استخدم كابلات زوجية مجدولة ومحمية لجميع مدخلات المحولات لتقليل التداخل الكهرومغناطيسي. تأكد من إنهاء دروع الكابلات بشكل صحيح بأرضية الهيكل.

• الفحص:

  تحقق من إحكام جميع براغي الطرفية وفقًا لمواصفات عزم الدوران الموصى بها لمنع وصلات المقاومة العالية أو فشل الإشارة المتقطع.

• الصيانة:

  نظرًا لأن هذا المكون متوقف، افحص علامات الإجهاد الحراري أو الأكسدة على أطراف التلامس أثناء الصيانة الروتينية للنظام.

الأسئلة الشائعة

• هل هذه الوحدة متوافقة مع جميع أنظمة Bently Nevada؟

  تم تصميم هذه الوحدة خصيصًا لشاشات التمدد التفاضلي المزدوجة في أنظمة 3300 القديمة أو الأنظمة ذات الصلة. تحقق دائمًا من توافق النظام قبل التثبيت.

• هل تتطلب هذه الوحدة مصدر طاقة خارجي؟

  لا. 81544-01 هي لوحة طرفية سلبية تقوم بتوجيه الإشارات والطاقة بين المحول ووحدة الشاشة.

• هل يمكن استخدام هذه الوحدة كبديل للوحات الطرفية الأخرى؟

  لا. 81544-01 مصممة لتكوين شاشة محدد. راجع دليل النظام لمعرفة تعيين قطع الغيار الصحيحة.

• كيف يتم عزل القناتين؟

  توفر اللوحة الطرفية توجيهًا فيزيائيًا لقناتين؛ يتم الحفاظ على عزل الإشارة بواسطة وحدة الشاشة وممارسات التأريض المستخدمة أثناء التثبيت.

• ما هي عواقب الاتصال الطرفي غير المحكم؟

  قد يؤدي الاتصال غير المحكم إلى إدخال ضوضاء في مسار إشارة المحول، مما يؤدي إلى قراءات جهد فجوة غير مستقرة أو إنذارات مزعجة.

• هل تدعم هذه اللوحة التبديل السريع؟

  بينما تكون اللوحة الطرفية نفسها سلبية، فإن إزالتها ستفصل المحولات المتصلة. قم دائمًا بعزل وحدة الشاشة المرتبطة قبل الصيانة.

• هل يمكنني إصلاح كتلة طرفية تالفة على هذه اللوحة؟

  نظرًا لعمر وحالة هذا المكون، يوصى باستبدال اللوحة بأكملها بدلاً من محاولة إصلاح على مستوى المكون لضمان موثوقية النظام.

• كيف يمكنني التحقق من سلامة الإشارة بعد التثبيت؟

  استخدم جهاز قياس متعدد رقمي لقياس الجهد المستمر وإشارات التيار المتردد عند النقاط الطرفية للتأكد من توافقها مع مستويات خرج المحول المتوقعة.
