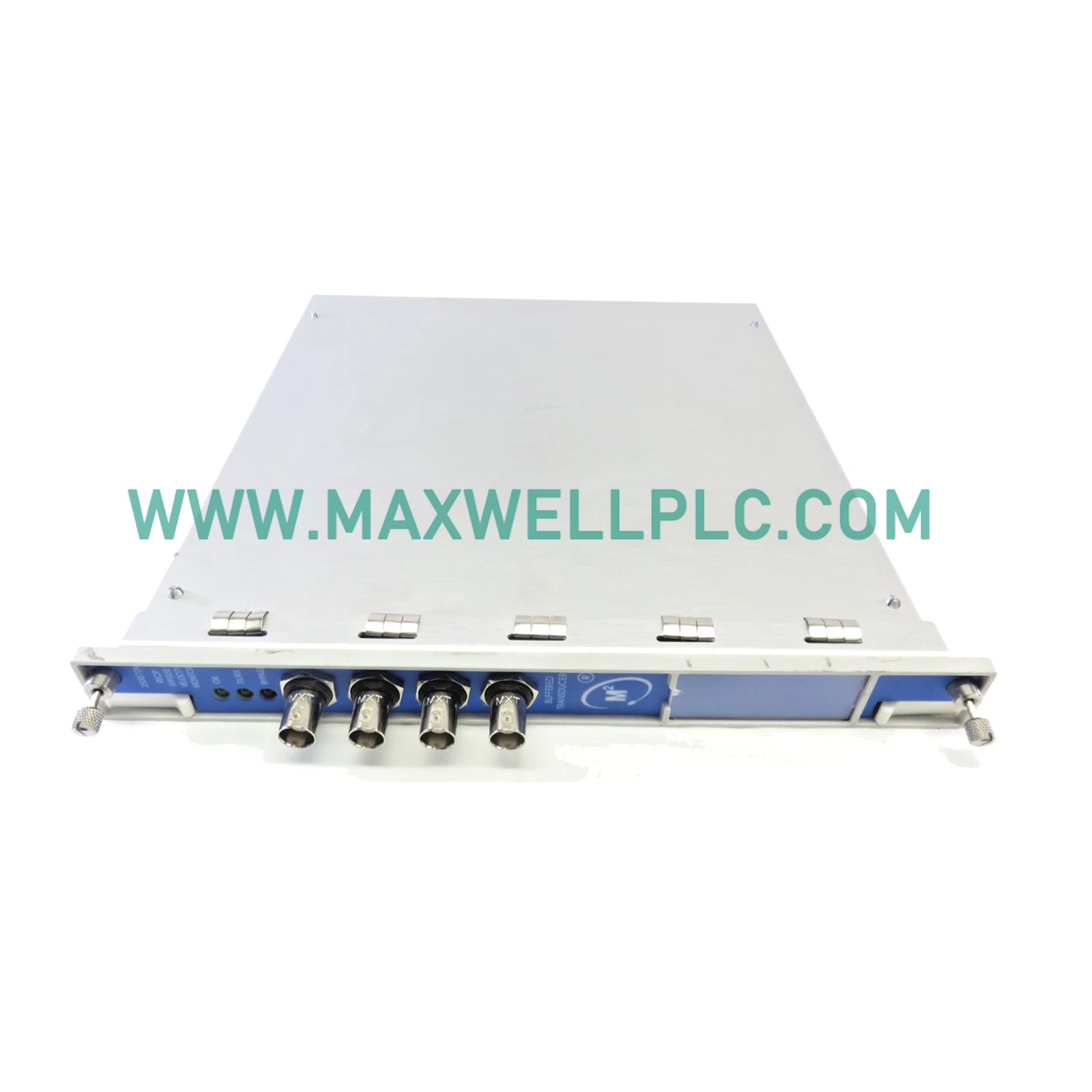

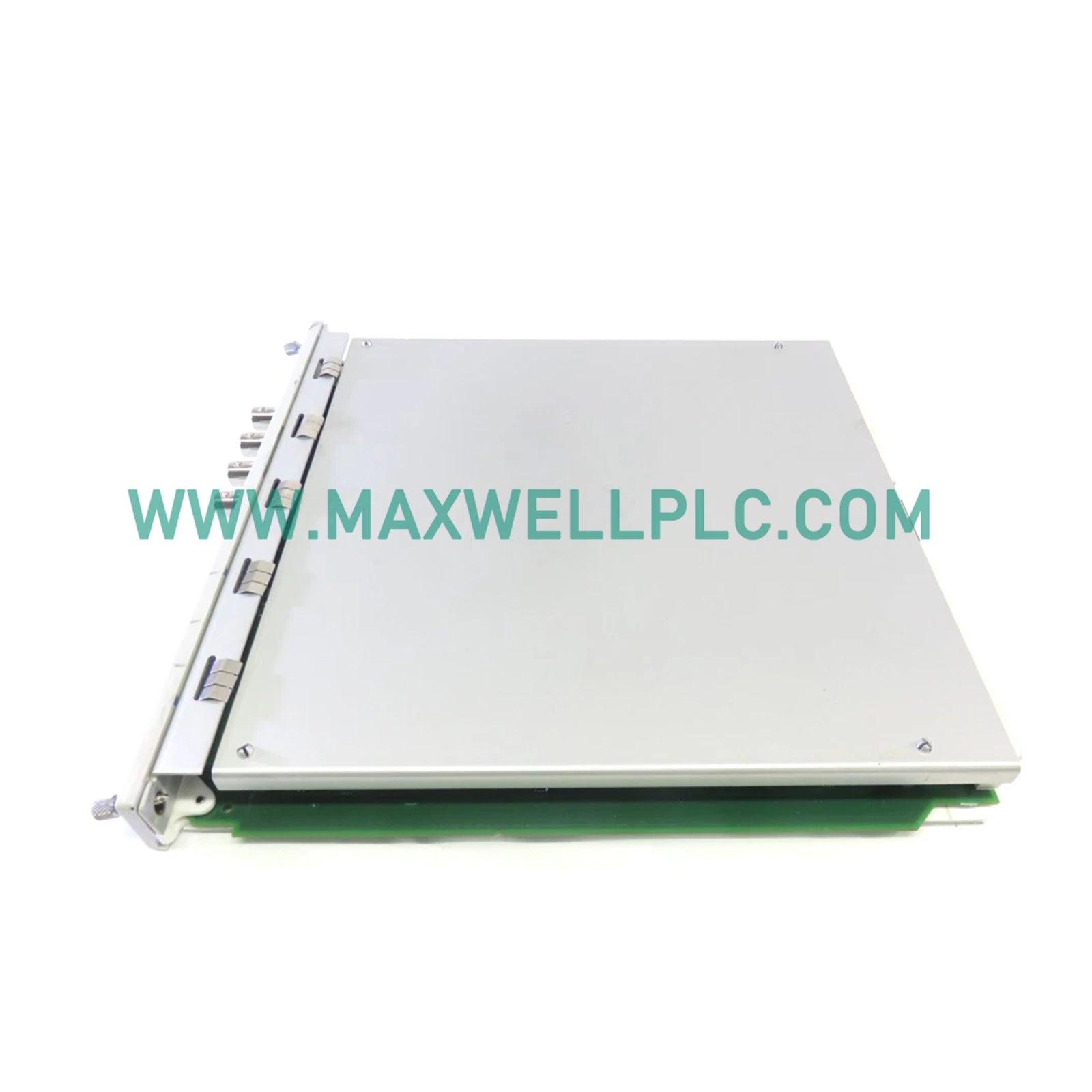

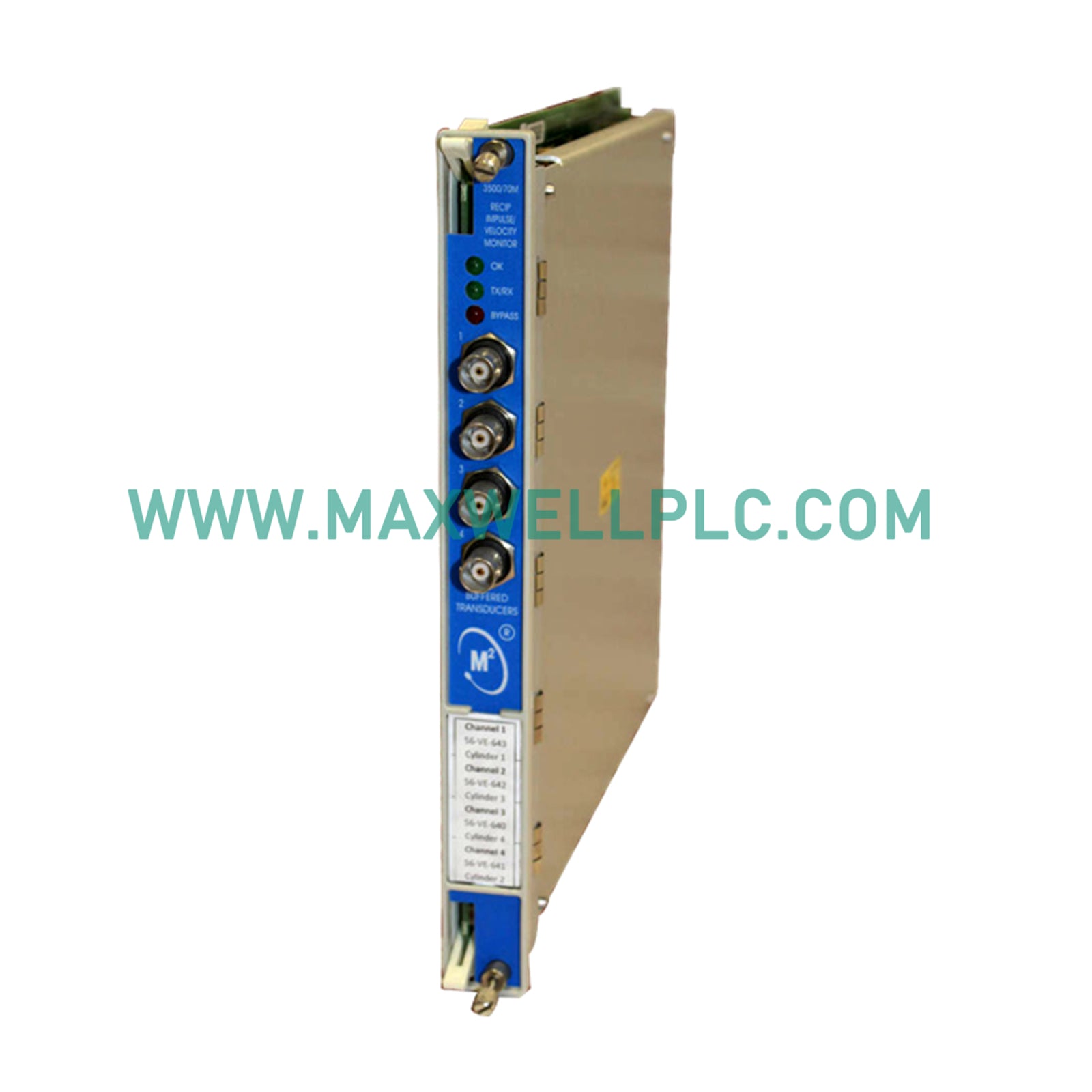

3500/77M 140734-07 وحدة مراقبة ضغط أسطوانة المحرك الترددي من سلسلة بنتلي نيفادا 3500
-
الأبعاد: 2.5 × 25.5 × 24.5 سم
-
بلد المنشأ: USA
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
يُعد Bently Nevada 3500/77M 140734-07 بمثابة شاشة رئيسية لضغط أسطوانة الاستقبال 3500/77M تُستخدم لتنفيذ مراقبة ديناميكية عالية السرعة للضغط عبر منصات سلسلة 3500.
مواصفات الوحدة النمطية
| المعلمة | المواصفات |
| النموذج | 3500/77M |
| العلامة التجارية | Bently Nevada |
| رقم الجزء | 140734-07 |
| المنشأ | الولايات المتحدة |
| الوزن | 0.82 كجم |
| أبعاد الشحن | 2.5 × 25.5 × 24.5 سم |
| درجة حرارة التشغيل | -30 إلى +65 درجة مئوية |
| استهلاك الطاقة | 7.8 واط مع إمدادات محول في الحمل الكامل |
| النطاق القياسي | 0 إلى 5,000 رطل لكل بوصة مربعة (0 إلى 345 بار) |
| معدل أخذ العينات | يصل إلى 100 كيلو هرتز لكل قناة |
| دقة ADC | 16-بت |
| استجابة التردد | 0 إلى 5.5 كيلو هرتز على جميع قنوات الضغط المكونة |
| معاوقة الإخراج | 550 أوم |
| مصدر طاقة المحول | +23.0 +/- 0.8 فولت تيار مستمر مع تحديد تيار 24.5 مللي أمبير لكل قناة |
| مصدر طاقة الإدخال | 24 فولت تيار مستمر (+/- 10%) |
توسيع مسبار التيار الدوامي وتكامل ديناميكيات الدوار
يتفاعل إطار المراقبة مع أجهزة إرسال الضغط الديناميكية الخارجية ومستشعرات القرب المطابقة. يقوم قلب المعالجة برسم سجلات البيانات لمنحنيات الضغط الداخلية للأسطوانة في الوقت الفعلي والمرتبطة مباشرة بملفات زاوية ذراع التدوير للماكينة. بينما تنطبق بروتوكولات توسيع مسبار التيار الدوامي في الغالب على خطوط الإزاحة المصاحبة التي تتبع سقوط القضبان وحركة العمود متعدد المستويات، فإن هذه الوحدة توفق بين مقاييس الضغط مقابل ديناميكيات الدوار الأساسية. يضمن المحاذاة الصحيحة التزامن الكامل للمرحلة والقمع الفعال للتداخل بين عقد أخذ العينات عالية التردد المجاورة داخل لوحة الرف الخلفية.
الاستفسارات والردود الفنية
س: هل تدعم هذه الوحدة الإدخال السريع الحي داخل نظام رف 3500 المكهرب؟
ج: نعم. يسمح تصميم الأجهزة بتبديل الوحدات النمطية الساخن في الفتحة المخصصة للرف دون مقاطعة مصدر الطاقة أو استقرار الاتصال لبطاقات المعالجة المجاورة.
س: كيف تحمي بنية تحديد التيار المدمجة دائرة القناة؟
ج: يتميز مصدر طاقة المحول بدائرة مستقلة بقوة +23.0 فولت تيار مستمر لكل قناة مقيدة بحد تيار 24.5 مللي أمبير. يعزل قصر الدائرة على خط مستشعر فردي الخطأ الكهربائي، متجنبًا إيقاف تشغيل متعدد القنوات.
س: ما هي آثار حدود التردد على معالجة ضواغط التردد متعددة المراحل؟
ج: تحافظ الوحدة على استجابة تردد مسطحة من 0 إلى 5.5 كيلو هرتز عبر جميع القنوات. يلتقط عرض النطاق الترددي لمسار البيانات هذا التوافقيات العالية لقلب القضبان وأحداث انتقال الصمامات تحت ذروة 100 كيلو هرتز في عمليات أخذ العينات.
تخطيط الحقل وإرشادات التجميع
-
توصيل اللوحة الخلفية: ادفع الوحدة على طول موجهات بطاقة الهيكل بسلاسة لتجنب تثبيت أو ثني موصلات الواجهة الطرفية عالية الكثافة 140734-07.
-
تكوين التأريض: قم بإنهاء دروع كابل الجهاز حصريًا عند كتلة التأريض المخصصة للرف للحفاظ على قواعد عزل التأريض أحادية النقطة الصحيحة.
-
حدود عزم الدوران: أحكم ربط مثبتات اللوحة الأمامية لتأمين التوصيل الكهربائي والتأريض بالإطار مع إطار الهيكل.
-
فصل الأنابيب: قم بتوجيه كابلات نقل المحول داخل هياكل أنابيب معدنية صلبة ومؤرضة ومستقلة بعيدًا عن مسارات التبديل عالية التيار لتقليل تشوه الإشارة الكهرومغناطيسية.
محتوى المشتريات
-
1 × بطاقة مراقبة Bently Nevada 3500/77M (140734-07)
-
1 × ورقة دليل مصفوفة أجهزة المنتج
بروتوكول الإرسال والتعبئة
وقت التسليم: 2-7 أيام عند الانتهاء من الدفع، يتم التوجيه عبر حلقات دولية ذات أولوية من خلال DHL/FEDEX/UPS. يتم إغلاق المكونات في مصفوفات تعبئة صناعية مخصصة ومختومة بالمكنسة ومضادة للكهرباء الساكنة مملوءة بطبقات رغوة واقية عالية الكثافة لعزل بنية المعالجة 16 بت بالكامل عن تراكم الكهرباء الساكنة وقوى التباطؤ الميكانيكية أثناء النقل.
