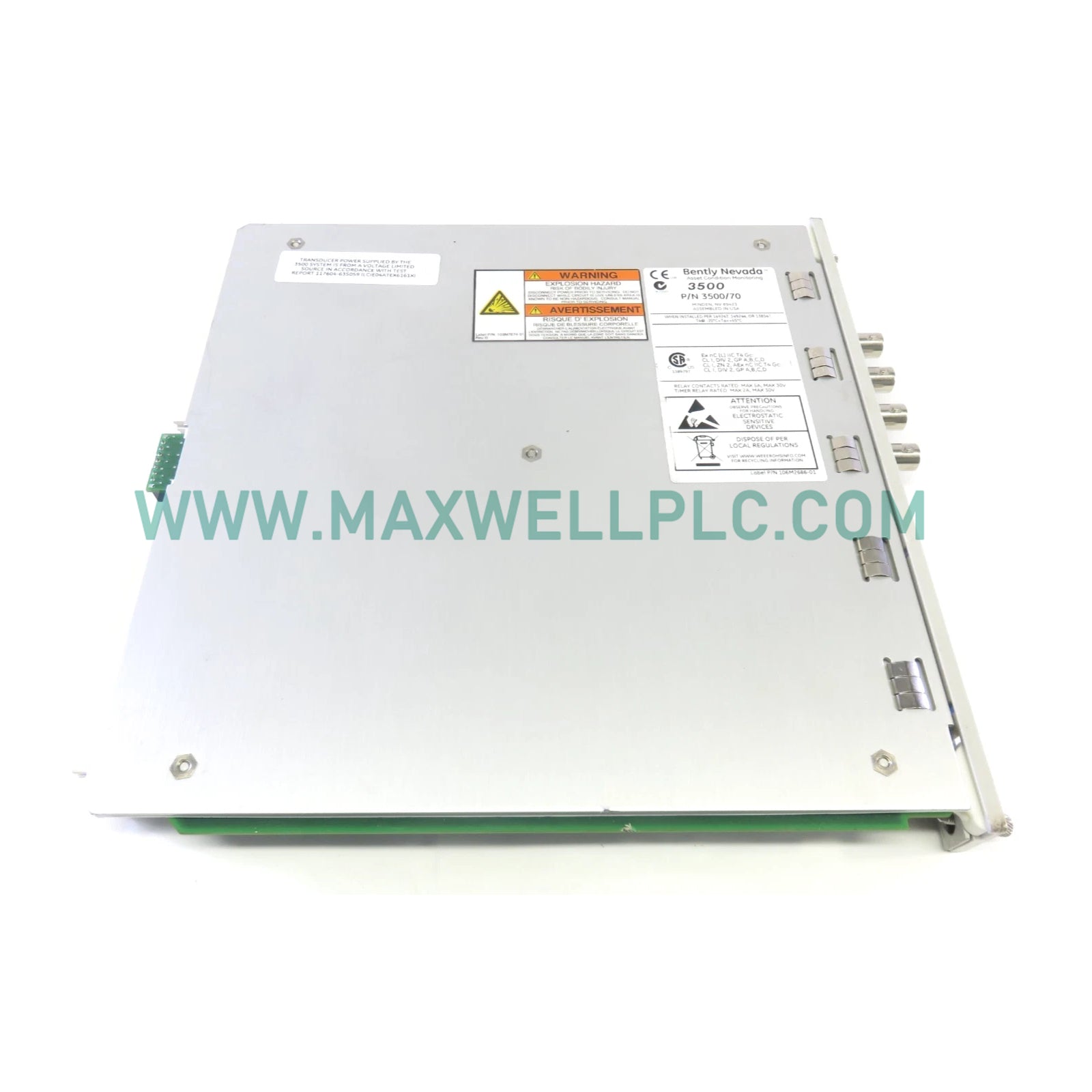

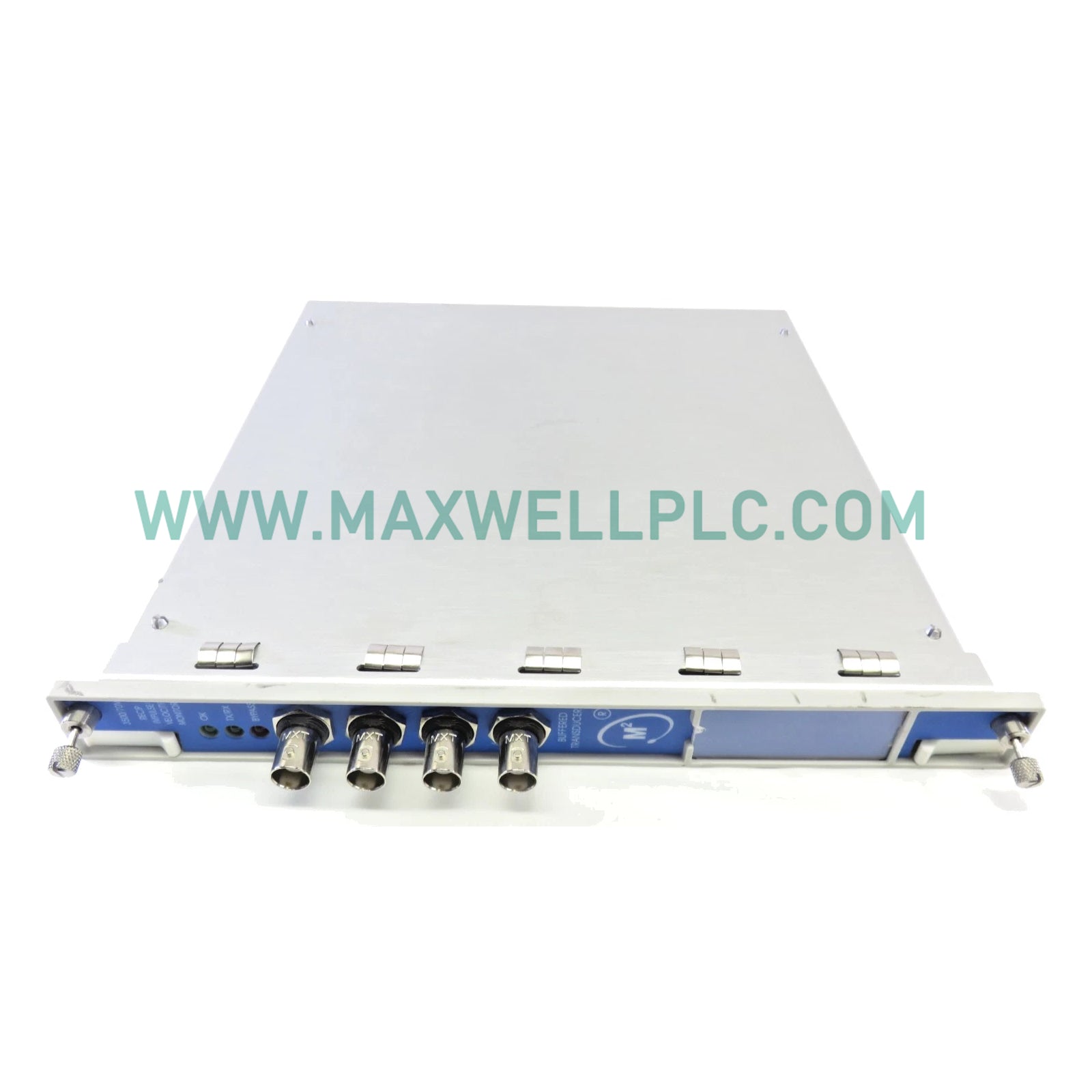

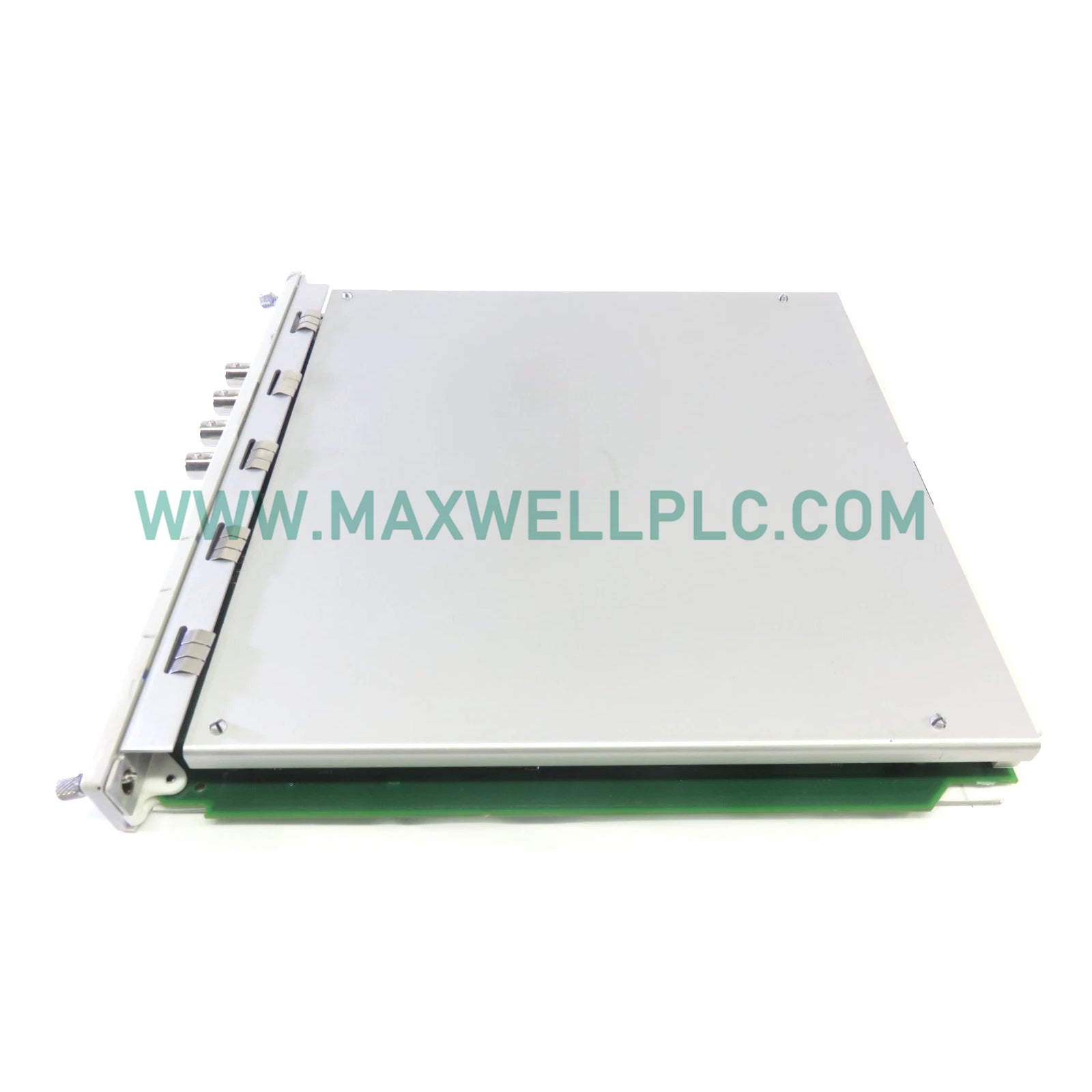

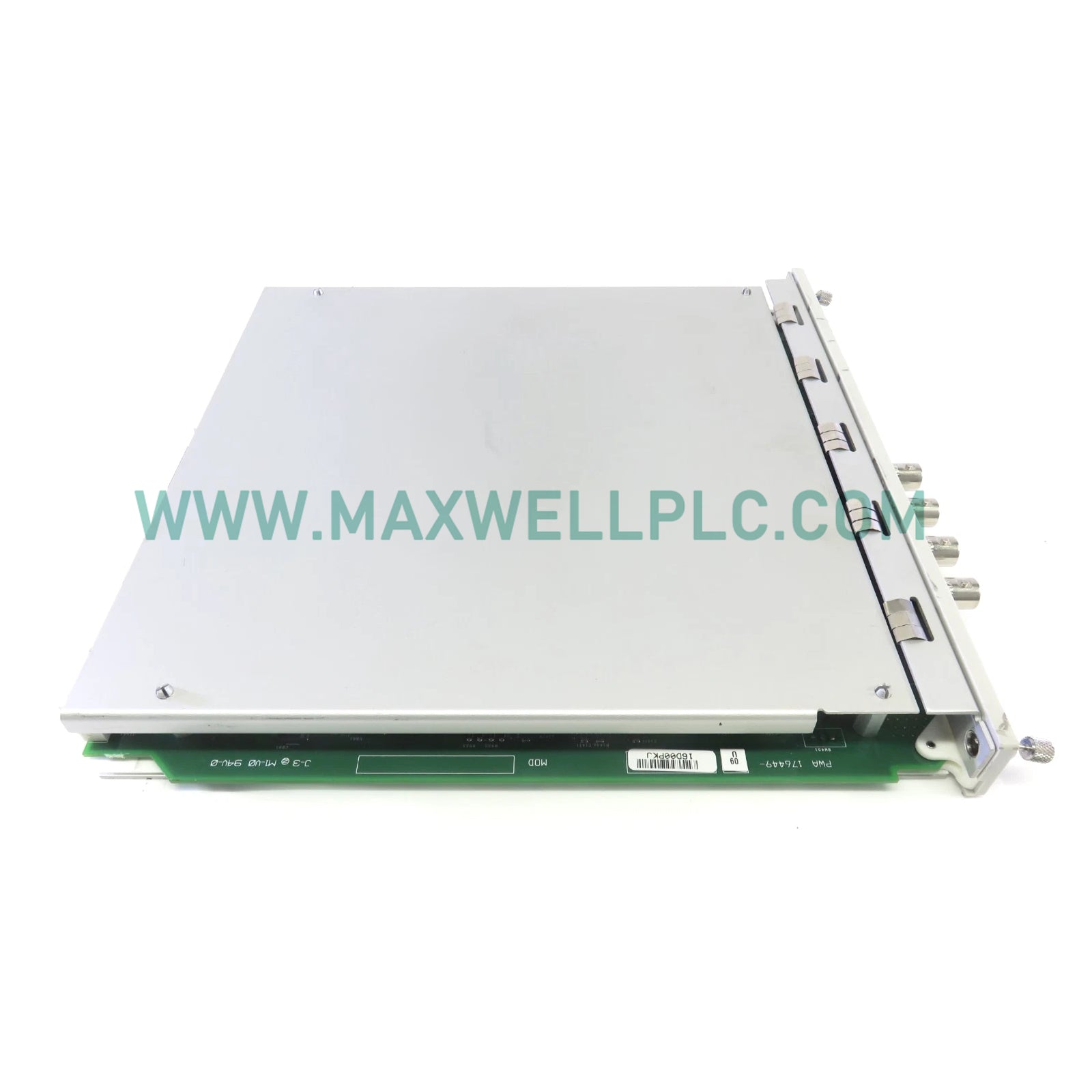

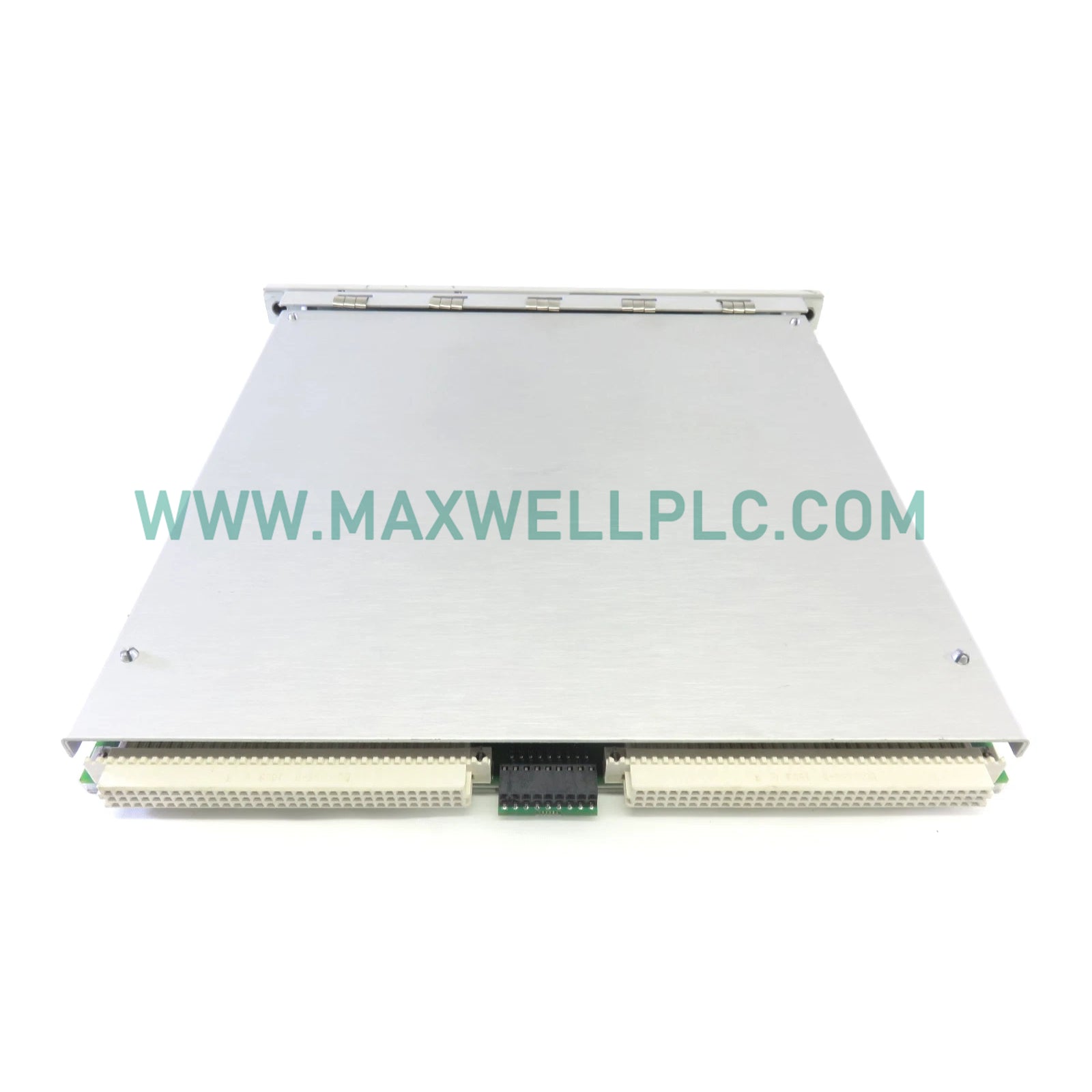

يعمل Bently Nevada 3500/70M 176449-09، والمدرج أيضًا باسم جهاز مراقبة السرعة 3500/70M، كمكون مادي مخصص لتكييف إشارة الاهتزاز الزلزالي واستخراج المعلمات الديناميكية للآلات الترددية ضمن نظام مراقبة حامل Bently Nevada 3500. يعالج الوحدة المدخلات من محولات الطاقة الزلزالية ويحول إشارات الاهتزاز الخام إلى قيم قياس ثابتة محسوبة بما في ذلك السرعة وتسارع النبض وسرعة التردد المنخفضة عبر أربع قنوات مستقلة. تدعم كل قناة عتبات إنذار قابلة للتكوين ومنطق مقارنة يتم تنفيذه في الوقت الفعلي مقابل نقاط ضبط محددة من قبل المستخدم، مع توقيت تحديث أقل من 100 مللي ثانية. يتوافق سلوك قياس الإشارة مع توحيد واجهة المحولات الزلزالية والدوامة، بما في ذلك هياكل مرجع التحقق من جهد الفجوة بالقرب من -10 فولت تيار مستمر ومنطق العزل عبر القنوات لقمع تداخل القياس في بيئات الحامل متعددة القنوات.

مواصفات الأجهزة

سلوك تكييف إشارة ديناميكيات الدوار

تقوم الوحدة بتنفيذ تحليل إشارة الاهتزاز بما يتماشى مع استخراج حالة ديناميكيات الدوار. يتم تكييف الإشارات الزلزالية الواردة إلى متجهات سرعة وتسارع مشتقة، مع تطبيق تصفية على مستوى القناة لفصل توقيعات إثارة علبة المرافق عن ضوضاء الاقتران المتبادل الهيكلي. يتم تطبيق منطق قمع التداخل في مرحلة التكييف التناظري للحفاظ على استقلالية القناة في بيئات كثافة الاهتزاز العالية. تشير مراجع قياس القياس إلى ثوابت معايرة داخلية متوافقة مع نماذج مكافئ مجس التيار الدوامي للتحقق المقارن من اتساق تحويل الإزاحة إلى السرعة.

معلومات الطلب

• 1 × وحدة مراقبة السرعة 3500/70M 176449-09

• 1 × مرجع مجموعة بيانات المعايرة المصنعية (إذا تم توفيره مع نظام الرف)

• 1 × مكون مفتاح توجيه فتحة التركيب (يعتمد على الرف)

• 1 × مجموعة ملصقات تعريف الوحدة

إرشادات التركيب الميداني

قيود إدخال الرف

• التثبيت فقط في فتحات الرف المتوافقة مع سلسلة Bently Nevada 3500

• تأكد من محاذاة موصل اللوحة الخلفية قبل الإدخال الكامل

قواعد توصيل الإشارة

• استخدم كابلات محول طاقة زلزالية محمية

• تأريض الحماية عند مرجع أرضي نقطي واحد للرف فقط

الاعتبارات البيئية

• حافظ على التركيب ضمن نطاق -40 درجة مئوية إلى +85 درجة مئوية

• تجنب مصادر التداخل الكهرومغناطيسي عالية التردد المباشرة بالقرب من حاوية الرف

ملاحظات المعايرة

• تحقق من قياس القناة قبل التشغيل

• تأكيد تعيين عتبة الإنذار لكل قناة

الاستفسارات الفنية الشائعة

• ما هو هيكل القناة لـ 3500/70M؟
  وهو يدعم 4 قنوات إدخال مستقلة، كل منها يعالج إشارات الاهتزاز الزلزالي إلى قيم سرعة وتسارع محسوبة بمسارات تكييف معزولة.

• هل يدعم 3500/70M الإزالة الساخنة؟
  إنه مصمم لإدخال الرف وإزالته تحت ظروف خاضعة للتحكم؛ يتطلب عزل طاقة اللوحة الخلفية قبل تبديل الوحدة.

• ما نوع المستشعرات المتوافقة؟
  تقبل الوحدة محولات الطاقة الزلزالية المصممة لقياس سرعة الاهتزاز والتسارع ضمن أنظمة الآلات الترددية.

• كيف يتم التعامل مع تداخل الإشارة؟
  يقلل العزل الداخلي للقناة والترشيح التناظري من اقتران القنوات البينية أثناء أحداث الاهتزاز عالية السعة المتزامنة.

• ما هو توقيت دورة التحديث؟
  معدل تحديث معالجة الإشارة أقل من 100 مللي ثانية لكل قناة تحت التكوين الاسمي.

• هل يمكن تكوين عتبات الإنذار لكل قناة؟
  تدعم كل قناة تكوين نقطة ضبط مستقلة للتحذير والخطر للقيم الثابتة المشتقة المتعددة.

• ما هو سلوك سحب الطاقة؟
  الاستهلاك النموذجي هو 7.7 واط تحت ظروف التشغيل الاسمية ضمن رف مكتمل.

• ماذا يحدث أثناء ظروف الإدخال الزائدة؟
  يدخل تكييف الإدخال في حد التيار القابل للطي بين 15.4 مللي أمبير و 24.9 مللي أمبير لحماية دوائر المعالجة النهائية.
