نظرة عامة على المنتج

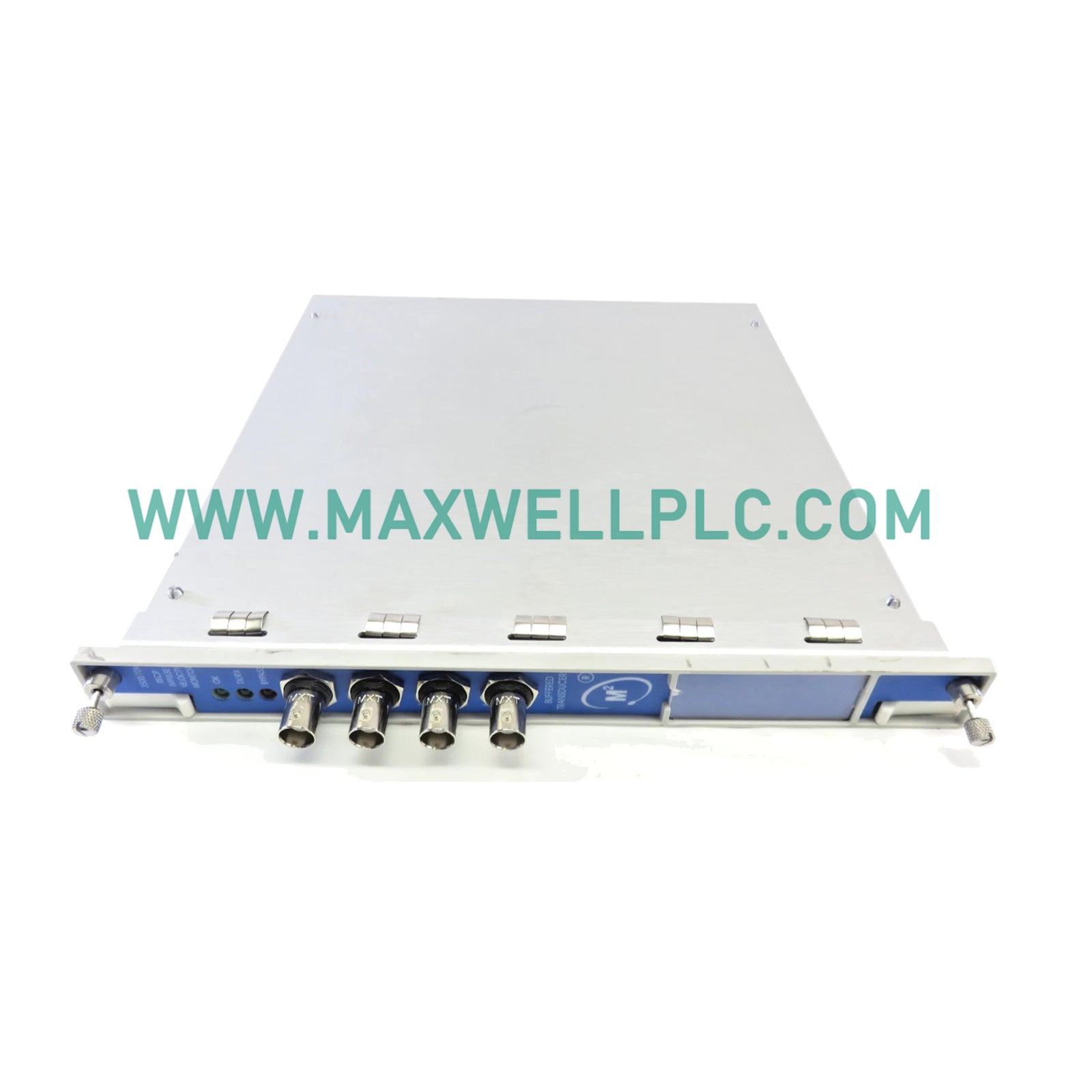

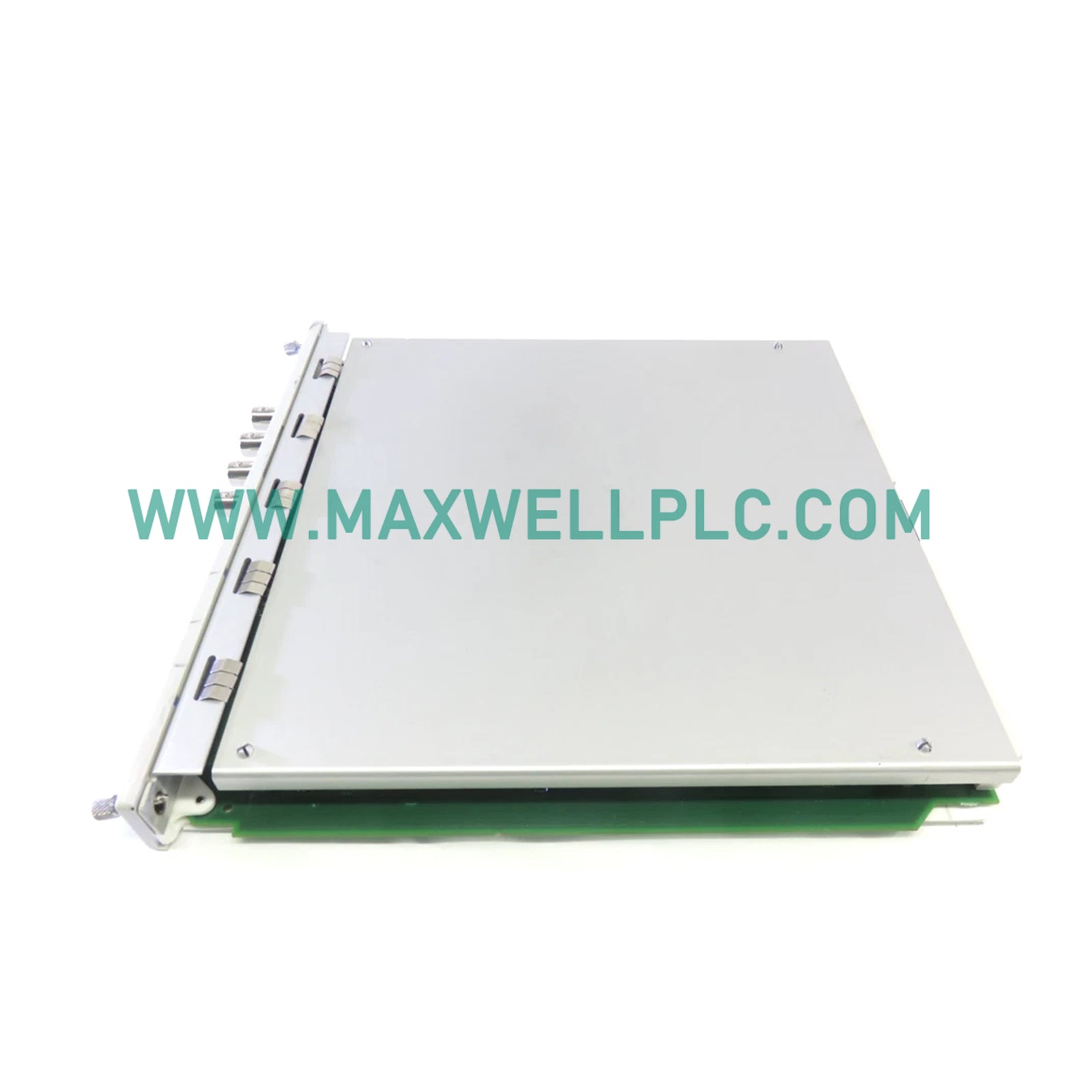

وحدة مراقبة الضغط الديناميكي 3500/64M من بنتلي نيفادا (Bently Nevada 3500/64M Dynamic Pressure Monitor) هي وحدة عالية الأداء، أحادية الفتحة، رباعية القنوات، مصممة لحماية الآلات الحيوية. تم تصميم هذه الوحدة للاندماج في نظام الرفوف القياسي الصناعي Bently Nevada 3500، وهي تعالج إشارات الإدخال من محولات الضغط الديناميكي ذات درجة الحرارة العالية لتوفير مراقبة مستمرة وفي الوقت الفعلي للمعدات الدوارة.

في البيئات الصناعية مثل توليد الطاقة، والنفط والغاز، ومعالجة البتروكيماويات، تعتبر الوحدة 3500/64M ضرورية للكشف عن تقلبات الضغط غير الطبيعية التي قد تشير إلى خلل ميكانيكي. من خلال مقارنة المعلمات المراقبة بنقاط التنبيه والخطر المحددة من قبل المستخدم، توفر الوحدة 3500/64M الاستجابة السريعة اللازمة لمنع تعطل الأصول الكارثي. عندما تشتري هذه الوحدة، فإنك تستثمر في حل مثبت يوفر حماية للآلات ورؤى تشغيلية حيوية لفرق الصيانة.

الميزات الرئيسية

• كثافة 4 قنوات: تراقب أربع إشارات محول ضغط مستقلة في فتحة رف واحدة، مما يحسن المساحة.

• معالجة إشارات متعددة الاستخدامات: تدعم مدخلات محول الضغط ثنائية الأسلاك وثلاثية الأسلاك.

• وضع التتالي (1>الكل): يسمح بمعالجة إدخال محول واحد عبر جميع القنوات الأربع بمتطلبات تصفية مختلفة، مما يوفر أقصى قدر من المرونة التشخيصية.

• تصفية متقدمة: تتميز بأوضاع تصفية منخفضة/عالية قابلة للتحديد وفلاتر الشق (50/60 هرتز) لإزالة الضوضاء الكهربائية والتركيز على نطاقات ضغط محددة.

• الخرج التماثلي: يوفر مخرجات مسجل مستقلة من +4 إلى +20 مللي أمبير لكل قناة، مما يسهل الاتصال المباشر بأنظمة DCS أو PLC الخارجية.

• المخرجات المخزنة مؤقتًا: توفر موصلات المحور المشترك في اللوحة الأمامية وصولاً معزولاً ومحميًا ضد الدوائر القصيرة لإشارات المحول الخام لمزيد من التحليل.

المواصفات الفنية

شرح تكوين النموذج

يمكن تهيئة الوحدة 3500/64M بشكل كبير عبر برنامج تهيئة الرفوف 3500. يمكن للمستخدمين تحديد ما يلي:

• أوضاع التصفية: وضع منخفض قابل للتحديد (5 هرتز إلى 4 كيلو هرتز) أو وضع عالي (10 هرتز إلى 14.75 كيلو هرتز).

• نقاط ضبط الإنذار: مستويات تنبيه وخطر قابلة للتهيئة لكل قناة بناءً على متطلبات سلامة الآلات المحددة.

• العملية المتتالية: يمكن بسهولة تعيين إشارة إدخال واحدة لقنوات متعددة بمرشحات تردد مختلفة لإجراء تحليل متعدد النطاقات دون الحاجة إلى محولات إضافية.

التطبيقات النموذجية

• مراقبة التوربينات: الكشف عن ارتفاع الضغط في التوربينات البخارية والغازية.

• حماية الضاغط: مراقبة أداء الضواغط المركزية والمحورية.

• المعدات الترددية: ضروري لمراقبة ضغط الأسطوانة في الآلات الترددية.

• المضخات الصناعية: تحليل تقلبات الضغط عالية السرعة لتجمعات المضخات ذات القيمة العالية.

توافق النظام

تتوافق الوحدة 3500/64M تمامًا مع بنية رف نظام حماية الآلات Bently Nevada 3500. تتصل بسلاسة مع وحدة واجهة الرفوف 3500 (RIM) وتتكامل مع برامج إدارة الإنذارات وجمع البيانات الموجودة، مما يضمن تقارير متسقة عبر شبكة المراقبة في منشأتك بالكامل.

إرشادات التثبيت

1. السلامة: تأكد من إيقاف تشغيل الرف أو وضعه في وضع الصيانة قبل إدخال الوحدة.

2. محاذاة اللوحة الخلفية: ادفع الوحدة بعناية في الفتحة المخصصة، مع ضمان تلامس محكم مع اللوحة الخلفية للرف.

3. اتصال الإدخال/الإخراج: قم بتوصيل محولات الضغط الخاصة بك بوحدة الإدخال/الإخراج الخلفية المقابلة (إما نماذج إنهاء داخلية أو خارجية).

4. التهيئة: استخدم برنامج تهيئة 3500 لتحميل نقاط الضبط ومعلمات معالجة الإشارات.

5. التحقق: تأكد من قراءات الإشارة عبر مصابيح LED "OK" و "TX/RX" في اللوحة الأمامية لضمان أن الوحدة تتصل بشكل صحيح.

مزايا المنتج

يضمن اختيار جهاز مراقبة الضغط الديناميكي 3500/64M ما يلي:

• عمر أصول محسّن: الكشف المبكر عن تشوهات الضغط يمنع الإجهاد الميكانيكي.

• التوافق مع API 670: مصمم لتلبية المعايير الدولية لحماية الآلات.

• تقليل وقت التوقف عن العمل: تسمح البيانات عالية الدقة بجدولة تشخيصية دقيقة بدلاً من الصيانة التفاعلية.

• موثوقية مثبتة: قطع غيار Bently Nevada الأصلية توفر MTBF (متوسط الوقت بين الأعطال) متفوقًا.

معلومات الطلب

عند التخطيط لمشترياتك، تأكد من تحديد نوع وحدة الإدخال/الإخراج المطلوبة (الإنهاء الداخلي مقابل الإنهاء الخارجي) وأي متطلبات محددة للمناطق الخطرة (الحواجز الداخلية). نحافظ على مخزون ثابت من الوحدة 3500/64M. اتصل بقسم المبيعات لدينا للحصول على عرض أسعار تنافسي وتأكيد حالة المخزون الحالية.

اللوجستيات والشحن

للحفاظ على الإلكترونيات الدقيقة داخل الوحدة 3500/64M، نستخدم عبوات صناعية فاخرة مضادة للكهرباء الساكنة. تم تصميم عملية الشحن لدينا لتحقيق أقصى درجات السلامة، بما في ذلك مواد امتصاص الصدمات والأختام المقاومة للرطوبة. يتم شحن قطع غيار الأتمتة الصناعية الخاصة بك من شيامن، الصين، مع خيارات شحن سريعة متاحة لسيناريوهات تعطل المصنع العاجلة.

لماذا تختار ماكسويل PLC

تقدم ماكسويل PLC أكثر من مجرد أجهزة؛ نحن نقدم الضمان. بصفتنا متخصصين في مكونات بنتلي نيفادا والأتمتة الصناعية، فإننا نقدم:

• جودة أصلية: فقط قطع الغيار الأصلية والمصنعة وفقًا للمواصفات.

• الخبرة الفنية: نتفهم الفروق الدقيقة في نظام 3500، من التهيئة إلى معايرة المستشعر.

• التوفر العالمي: تسليم سريع لتقليل اضطرابات التشغيل لديك.

الأسئلة المتكررة

• هل وحدة Bently Nevada 3500/64M متوفرة في المخزون؟

  نعم، نحتفظ بمخزون منتظم من هذه الوحدة لدعم الاحتياجات الصناعية الفورية. اتصل بنا للتحقق من متطلبات الكمية الخاصة بك.

• ما هو السعر الحالي للوحدة 3500/64M؟

  يعتمد التسعير على تهيئة الإدخال/الإخراج المحددة (حاجز مقابل غير حاجز). يرجى تقديم استفسار للحصول على عرض أسعار مخصص.

• هل يمكن استخدام الوحدة 3500/64M مع محولات ثنائية وثلاثية الأسلاك؟

  نعم، تم تصميم الوحدة لقبول المدخلات من كليهما، مع مطابقة المقاومة لكل منهما.

• ما هو الغرض من "وضع التتالي"؟

  يسمح وضع التتالي بإدخال محول واحد إلى جميع القنوات الأربع لمتطلبات تصفية مختلفة، مما يتيح لك مراقبة نطاقات تردد مختلفة من نقطة واحدة.

• هل تأتي هذه الوحدة مع وحدة الإدخال/الإخراج؟

  تتكون الوحدة 3500/64M عادةً من وحدة الشاشة الأمامية ووحدة الإدخال/الإخراج الخلفية. يرجى التوضيح إذا كنت بحاجة إلى التجميع الكامل عند طلب عرض أسعار.

• هل قطع الغيار الخاصة بكم أصلية من Bently Nevada؟

  نعم، جميع المنتجات التي يتم الحصول عليها من خلال ماكسويل PLC أصلية ويمكن تتبعها بالكامل وفقًا لمعايير إنتاج Bently Nevada.

• كيف أقوم بتهيئة نقاط ضبط الإنذار؟

  يتم تعيين الإنذارات باستخدام برنامج تهيئة الرفوف 3500 القياسي من Bently Nevada عبر واجهة النظام.

• هل يتم توفير الدعم الفني بعد الشراء؟

  نحن نقدم وثائق فنية شاملة وأوراق بيانات لدعم فريق التثبيت والتهيئة الخاص بك.

• هل تشحنون دوليًا؟

  نعم، نحن نشحن عالميًا عبر شركات شحن سريعة وموثوقة لضمان وصول سريع وآمن إلى منشأتكم.

• ما هي فترة الضمان لهذه الوحدة؟

  نحن نقدم ضمانًا صناعيًا قياسيًا لمدة 12 شهرًا على جميع الوحدات الجديدة/الفائضة غير المستخدمة.
