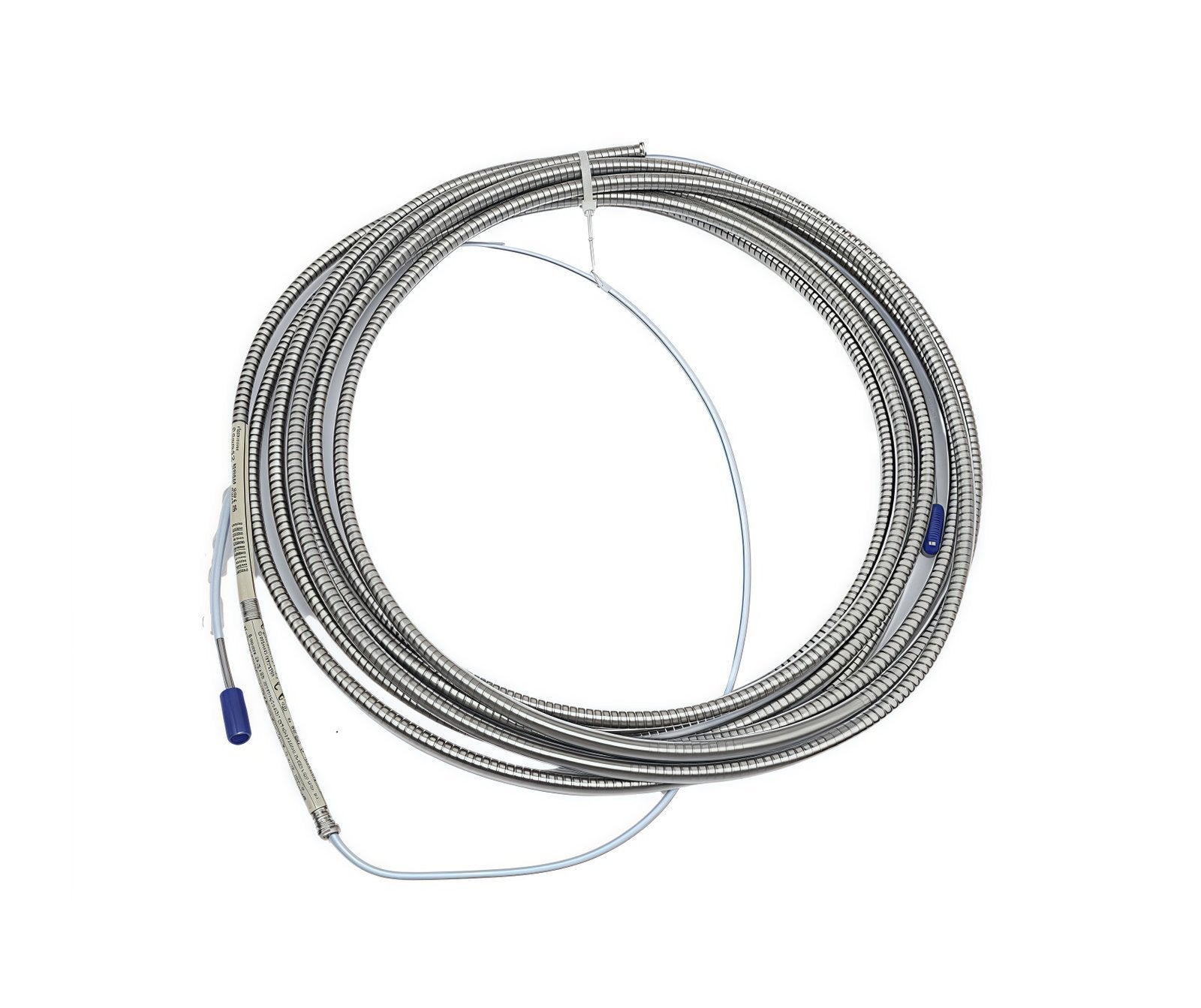

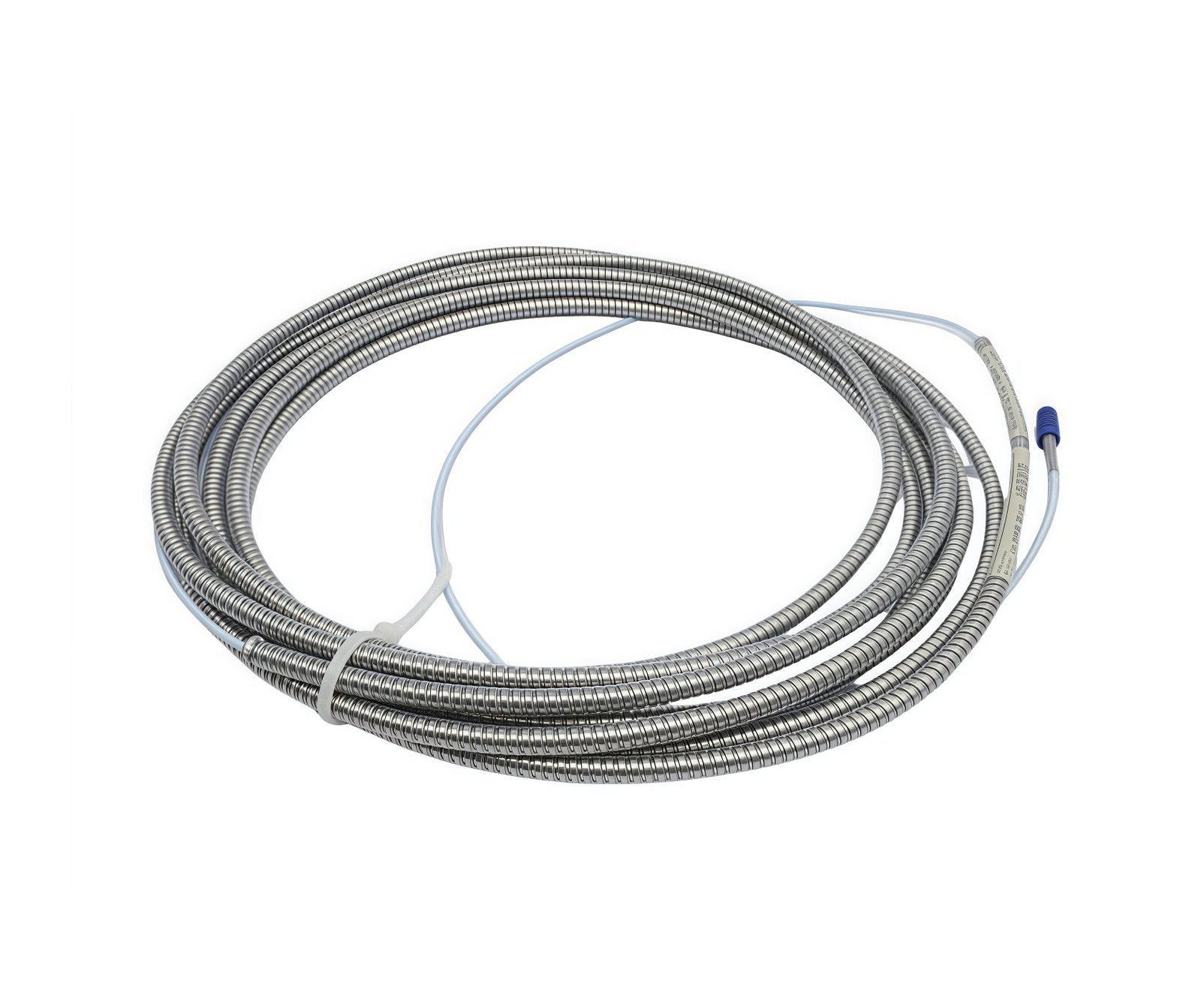

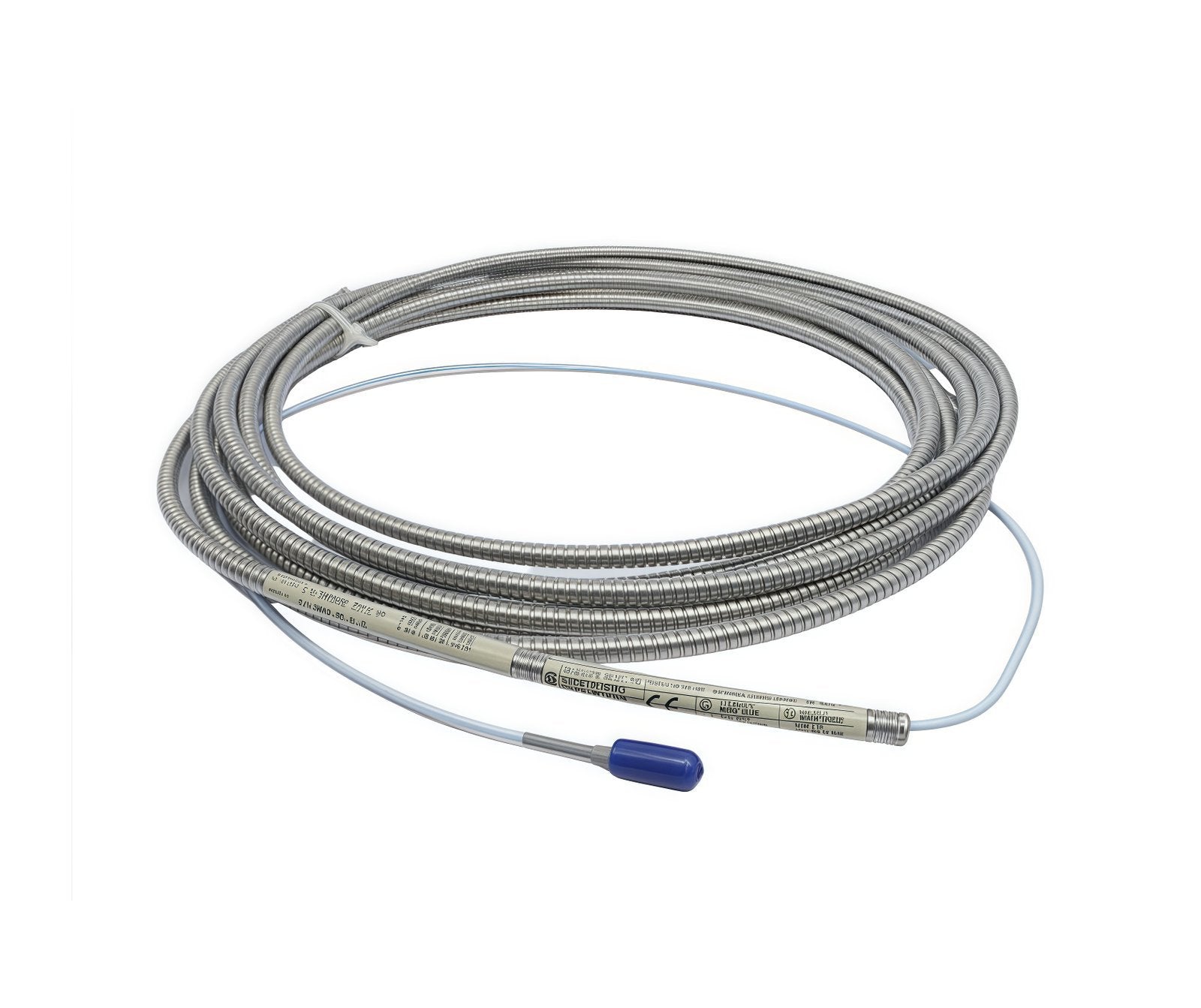

يعمل الكابل Bently Nevada 330930-065-02-05، والمُفهرس أيضًا باسم الكابل المُمدِّد 330930، كمكوِّنٍ مُخصّصٍ للأجهزة لنقل الإشارات عالية التردد ضمن أنظمة حماية الماكينات 3300 NSv. يحافظ هذا الجهاز على وصلة الربط الكهربائي بين رأس مسبار القرب 3300 NSv ومستشعر Proximitor مُطابق، مما يُثبّت معلمات معاوقة الدائرة لضمان معالجة دقيقة لإشارات التيار الدوامي مرةً أخرى إلى وحدات رف الشاشة.

توضيح الخيارات وتفاصيل التكوين

• 330930: رقم جزء الكابل الممدد Proximitor من سلسلة 3300 NSv

• -065: خيار طول الكابل (6.5 أمتار / 21.3 قدم)

• -02: خيار الموصل والكابل (موصلات محورية صغيرة من نوع ClickLoc مع واقيات للموصل)

• -05: خيار موافقة الوكالة (شهادات متعددة للمناطق الخطرة الإقليمية للبيئات الصناعية العالمية)

مواصفات الأجهزة

معايرة مسبار التيار الدوامي وسلامة ديناميكيات الدوار

تتحكم الطبقة المحورية المُبسّطة بدقة من FEP في معلمات السعة الداخلية لمنع التحولات في مقاييس معايرة مسبار التيار الدوامي 3300 NSv. تتطلب عملية التقييم التشخيصي في الموقع التحقق من الضبط الكلي للحلقة من خلال إجراءات التحقق القياسية لجهد الفجوة، بهدف الحصول على قراءة أساسية ثابتة تبلغ -10 فولت تيار مستمر عبر النطاق الخطي النشط البالغ 60 ميل. يمنع التكوين الدرعي الهيكلي الكثيف تداخل الضوضاء المحيطة عالية التردد، مما يضمن قمع التداخل داخل تراكيب الأنابيب الضيقة حيث تتتبع شبكات متعددة المسابير المتجاورة مناطق الهدف ذات الملف الشخصي الصغير وديناميكيات الدوار عالية السرعة.

معلومات الطلب ومحتويات المجموعة

• 1 × كابل تمديد محوري Bently Nevada 330930-065-02-05 3300 NSv

• 2 × أغطية حماية محورية ClickLoc مُركبة في المصنع

• 1 × ورقة دليل مرجعي للمطابقة والموافقات

إرشادات التركيب في الموقع

يتطلب التركيب المادي الالتزام الصارم بمعايير الانحناء الدنيا لمنع التشققات الدقيقة في تكوين الخط المحوري.

1. افحص مقابس أطراف التوصيل المحورية ClickLoc الذكر والأنثى. نظّف أي أثر للزيت أو بقايا التشغيل باستخدام مذيب إلكتروني متطاير معتمد.

2. قم بمحاذاة طرف خط التمديد محوريًا مع طرف مسبار القرب. اضغط بقوة حتى يتم تثبيت آلية ClickLoc مع إحساس قفل مسموع.

3. اسحب أغطية حماية الموصل المرنة المدمجة مباشرة فوق الوصلة المتزاوجة لعزل الواجهة المحورية عن السوائل.

4. وجّه الخط بطول 6.5 أمتار داخل أنبوب معدني واقٍ. فرض مسار انحناء مادي يتجاوز الحد الأدنى لنصف قطر الانحناء البالغ 25.4 مم.

5. ثبّت الكابل المحوري لمنع الاحتكاك الهيكلي. تأكد من أن طبقة الدرع المضفرة الخارجية تحافظ على عزل كهربائي كامل عن جهود أرضية إطار الماكينة المحلية.

إطار التعبئة اللوجستية

وقت التسليم: 2-7 أيام عند الانتهاء من الدفع، يتم الشحن عبر الخدمات اللوجستية الدولية السريعة المتخصصة باستخدام DHL، FEDEX، أو UPS. يتم شحن الكابلات المحورية السلبية ملفوفة في حلقات محكمة للحماية من الكهرباء الساكنة داخل عبوات صناعية مانعة للكهرباء الساكنة ومختومة للحفاظ على توازنات المعاوقة المعايرة في المصنع ومنع تشوه الأطراف أثناء النقل.

الأسئلة الشائعة حول النظام المحوري

س: هل يمكن استخدام كابل التمديد 3300 NSv هذا بطول 6.5 أمتار في حلقة محول قياسية 3300 XL 8 مم؟

ج: لا. يتم معايرة مقاييس السعة الداخلية لكابلات سلسلة 3300 NSv لأطوال كهربائية مميزة لعائلة NSv. يؤدي استبدال هذا المكون في نظام 8 مم إلى تحويل معاوقة الحلقة الكلية، مما يدمر مصفوفة المعايرة 200 mV/mil ويؤدي إلى حدوث عطل في شاشة NOT OK.

س: هل يمكن تبديل هذا التجميع الموسع ساخناً عند طرف Proximitor أثناء تشغيل رف المعالجة؟

ج: نعم. بما أن الخط يتعامل مع إشارات مستشعر منخفضة الطاقة معزولة بواسطة حواجز تحديد التيار الداخلية لـ Proximitor، فإن فصل عقدة ClickLoc أثناء التشغيل لا يسبب تلفاً للمكونات. سيسجل رف التتبع في المصب خطأ في القناة فوراً بسبب مسار الدائرة المقطوع.

س: هل يمكن ربط عدة خطوط تمديد 330930 على التوالي لتغطية مسافات طويلة في الحقل إلى رف بعيد؟

ج: لا. تعتمد معايرة مستشعر Proximitor على طول مسار كهربائي كلي ثابت، والذي يجب أن يساوي بالضبط 5.0 أمتار أو 9.0 أمتار بما في ذلك سلك المسبار. يؤدي ربط خطوط التمديد إلى تغيير خصائص الدائرة المصممة، مما يجعل معايرة جهد الفجوة مستحيلة.
