330930-060-04-00 صحيفة بيانات كابل التمديد من بنتلي نيفادا

330930-060-04-00 كابلات تمديد Bently Nevada 3300 XL NSv 3300 NSv

Bently Nevada

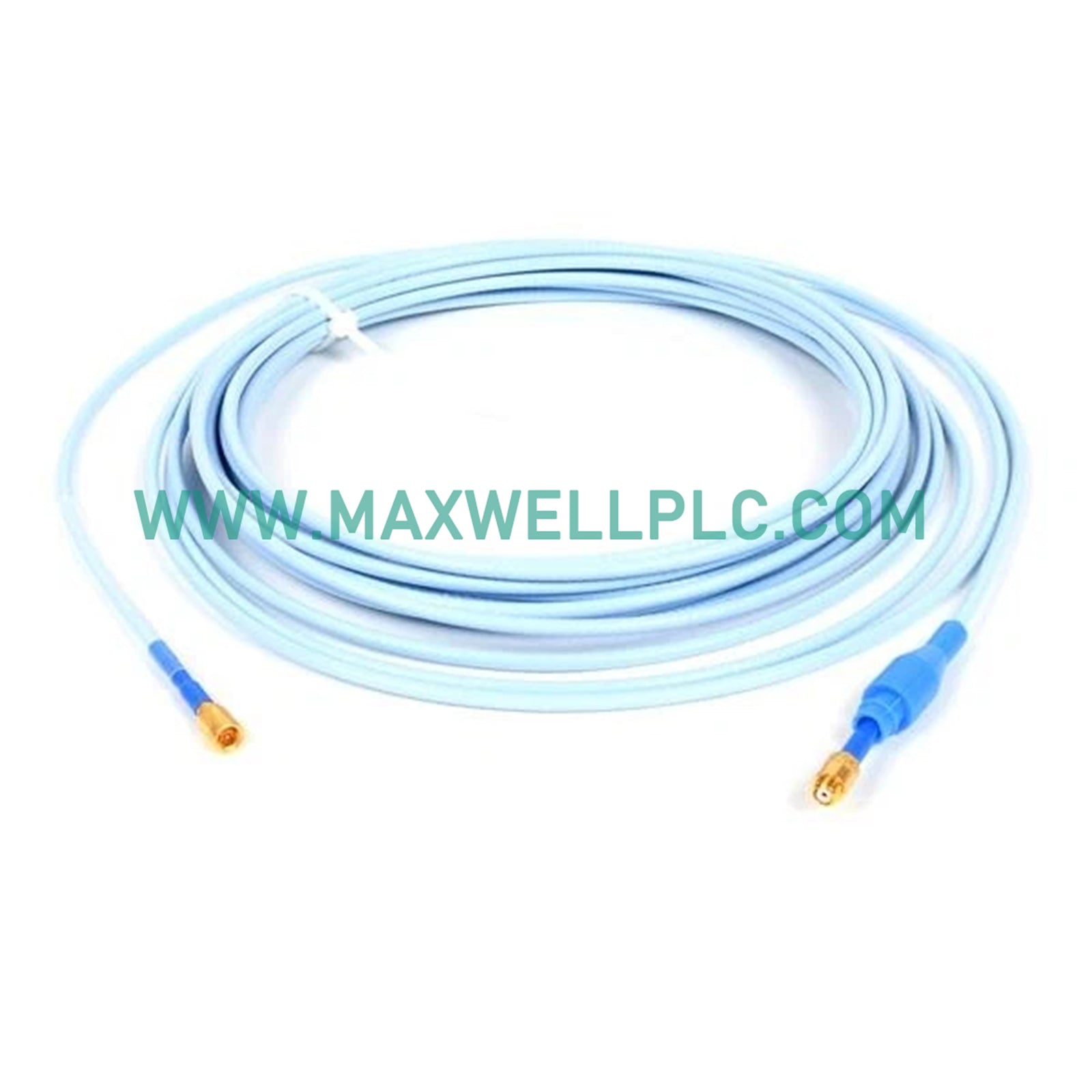

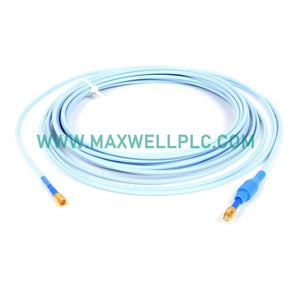

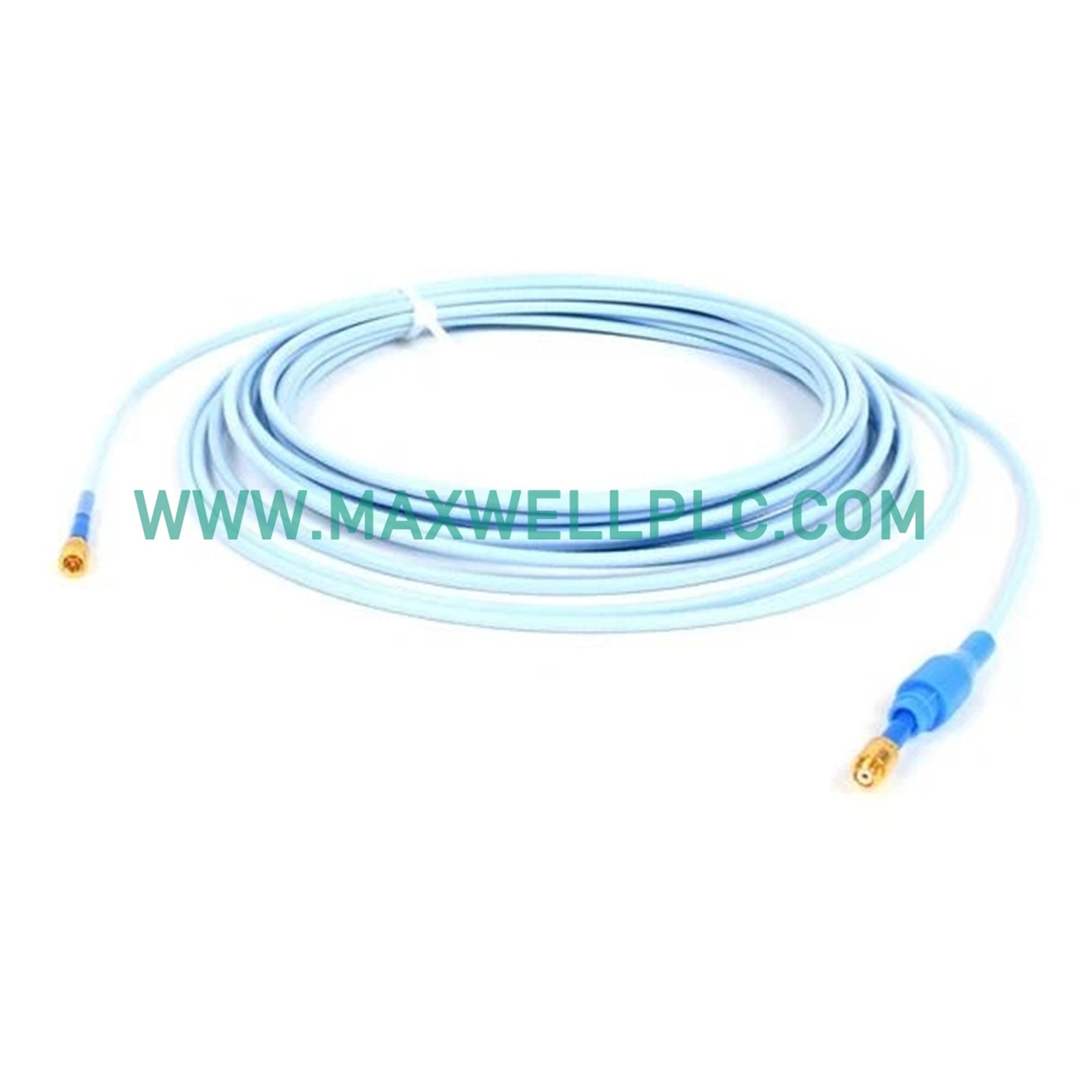

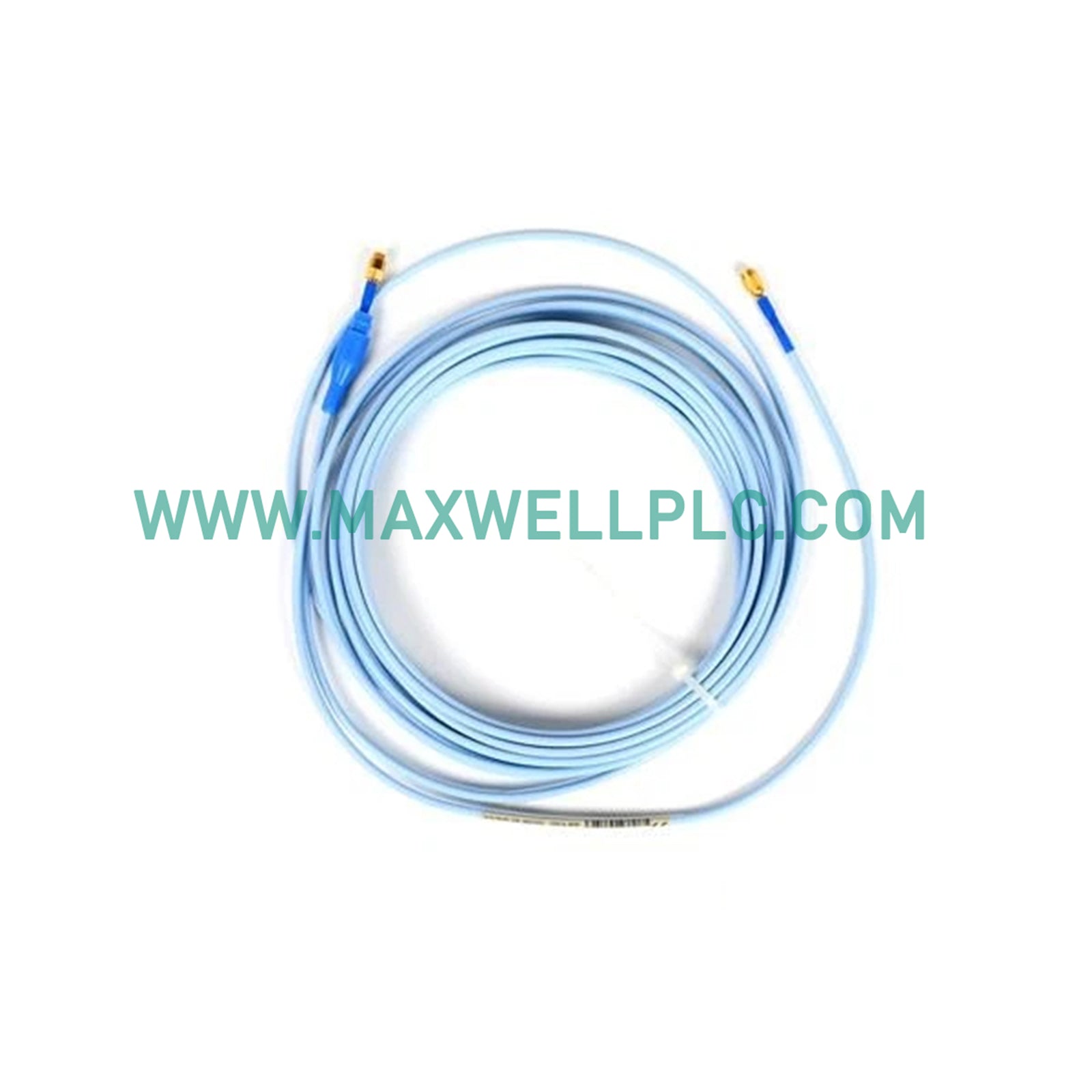

330930-060-04-00 كابلات تمديد Bently Nevada 3300 XL NSv 3300 NSv

SKU: 330930-060-04-00

متوفر في المخزون

الأبعاد: 18 × 18 × 2 سم
بلد المنشأ: USA
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

الفئات: بنتلي نيفادا, كل المنتجات, مسبار بنتلي نيفادا

العلامات : 3300 XL NSV Proximity Transducer, Bently Nevada 3300 Series, Extension Cables, Proximity Probes

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

تم تصميم الكابل Bently Nevada 330930-060-04-00 (كابل تمديد 330930-060-04-00) لتوجيه الإشارات في تصميمات مراقبة الماكينات، ويوفر توصيلاً كهربائيًا مباشرًا بين مجسات التقارب ووحدات مستشعر Proximitor.

مصفوفة النموذج وتفصيل اللاحقة

النموذج الأساسي: 330930 - كابل تمديد 3300 NSv
خيار طول الكابل: 060 - طول 6.0 أمتار (19.7 قدم)
خيار الموصل والكابل: 04 - مع درع من الفولاذ المقاوم للصدأ، وغطاء FEP، وواقي الموصل
خيار موافقة الوكالة: 00 - غير مطلوب

المواصفات الفنية

المعلمة	المواصفات
النموذج	330930-060-04-00
العلامة التجارية	Bently Nevada
المنشأ	الولايات المتحدة الأمريكية
الوزن	0.1 كجم
أبعاد الشحن	18 × 18 × 2 سم
درجة حرارة التشغيل	-51 درجة مئوية إلى +177 درجة مئوية
استهلاك الطاقة	مكون كهربائي سلبي (0 واط)
مقاومة الخرج	50 أوم
سعة الكابل	69.9 بيكوفاراد/متر (21.3 بيكوفاراد/قدم) نموذجي

ديناميكيات الدوار ومقاييس نقل الإشارة

يحافظ تجميع كابل التمديد على خطية الإشارة عبر حلقة القياس، ويحافظ على معايرة مجسات التيار الدوامي المناسبة وعامل مقياس متوسط اسمي يبلغ 7.87 فولت/مم (200 ملي فولت/ميل). يتطلب تحقيق مراقبة دقيقة لديناميكيات الدوار أهداف جهد فجوة صالحة تتراوح بين -9 فولت تيار مستمر و -11 فولت تيار مستمر عند خرج الشاشة. تمنع عملية قمع التشويش والمقاومات المحورية المتطابقة تدهور الإشارة عبر مسار الإشارة من طرف المجس إلى حاوية Proximitor.

معلومات الطلب

1 × 330930-060-04-00 كابل تمديد 3300 NSv (طول 6.0 أمتار، درع من الفولاذ المقاوم للصدأ، غطاء FEP، واقيات موصلات)

إرشادات التركيب في الموقع

توجيه الكابل: ضع كابل التمديد المدرع بعيدًا عن قنوات التيار المتردد الثقيلة لمنع الضوضاء الكهرومغناطيسية المحفزة.
مطابقة النظام: تحقق من أن الطول الكلي للحلقة الذي يجمع بين المجس وكابل التمديد يبلغ 5 أمتار أو 9 أمتار بالضبط وفقًا لمعايرة النظام.
تثبيت الموصل: قم بتثبيت موصلات ClickLoc بالكامل حتى يؤكد نقر ملموس ومسموع إيجابي القفل الآمن.
الحماية البيئية: قم بترك واقيات الموصلات المرفقة فوق الوصلات المتصلة لمنع تسرب الرطوبة والسوائل في بيئات الضاغط القاسية.

الأسئلة المتكررة

ما هي الوظيفة الأساسية للكابل 330930-060-04-00؟

يمدد مسار الإشارة عالي التردد بين مجس تقارب 3300 NSv ووحدة مستشعر Proximitor المطابقة له.
ما هو الطول الإجمالي المحدد لرقم الجزء هذا؟

يتضمن هذا التكوين طول كابل مدمج يبلغ 6.0 أمتار (19.7 قدمًا).
هل يتضمن هذا الكابل حماية مادية مدرعة؟

نعم، يتميز بغلاف درع خارجي من الفولاذ المقاوم للصدأ بالإضافة إلى غطاء خارجي من FEP لمقاومة المواد الكيميائية.
ما هي خصائص المقاومة الكهربائية والسعة التي يظهرها؟

يتميز بمقاومة خرج اسمية تبلغ 50 أوم وسعة نموذجية تبلغ 69.9 بيكوفاراد/متر (21.3 بيكوفاراد/قدم).
هل يمكن استخدام كابل التمديد هذا مع مجسات نظام 8 مم القياسية؟

لا، يجب مطابقة كابلات تمديد NSv بدقة مع مجسات NSv المتوافقة ومستشعرات Proximitor.
ما هي حدود التشغيل الحرارية التي تنطبق على تجميع الكابل هذا؟

يعمل تجميع الكابل بشكل موثوق في البيئات الحرارية التي تتراوح من -51 درجة مئوية إلى +177 درجة مئوية.
ما هو الغرض من واقيات الموصلات؟

تقوم بإغلاق وصلات ClickLoc لمنع السوائل والملوثات من تعريض الإشارة الكهربائية للخطر.
هل يتم توفير طاقة كهربائية خارجية عبر هذا الكابل؟

لا، إنه مسار سلبي يحمل إشارات حاملة عالية التردد وفولتية تحيز تيار مستمر مدفوعة بواسطة مستشعر Proximitor.
