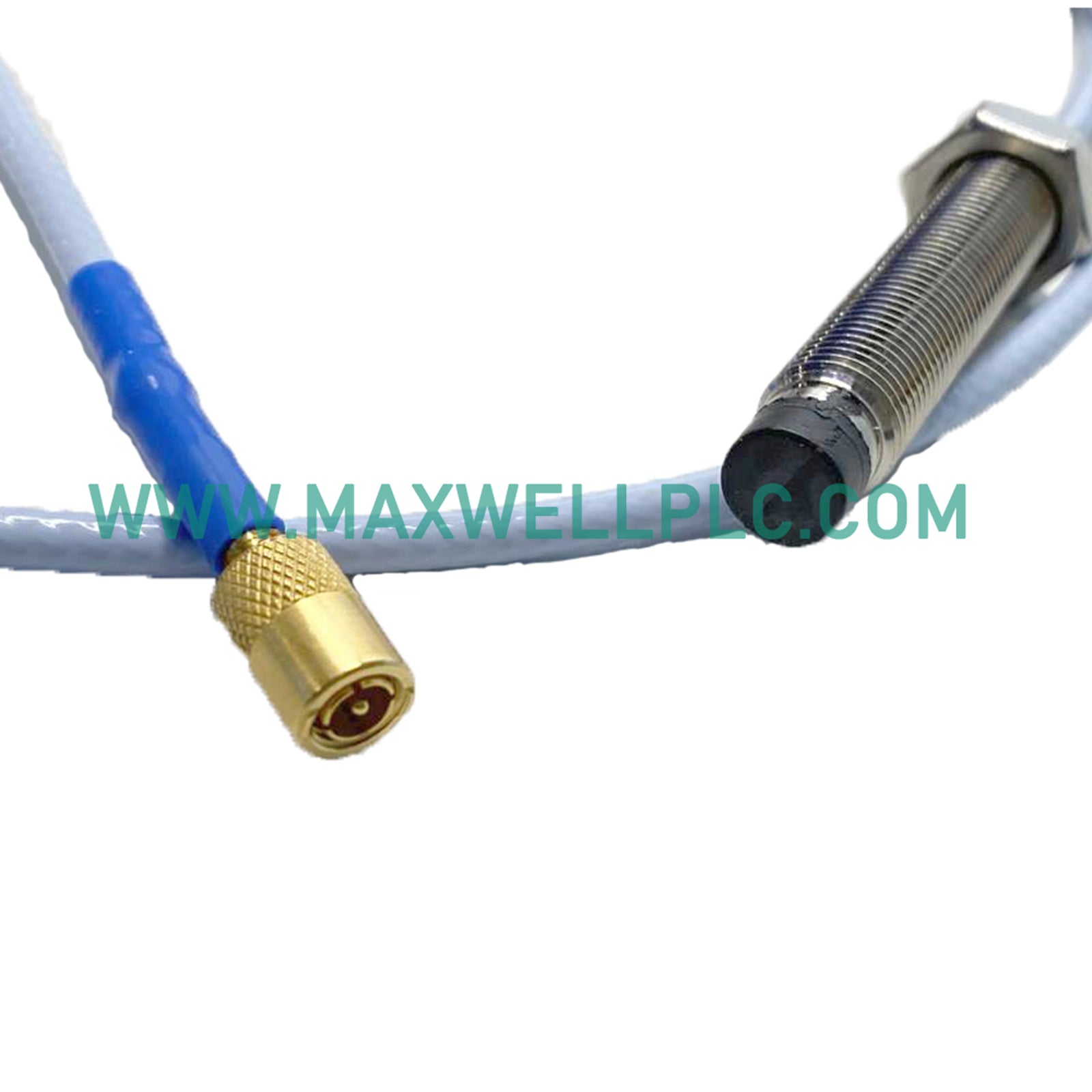

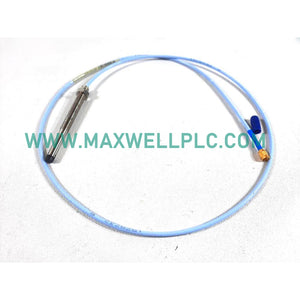

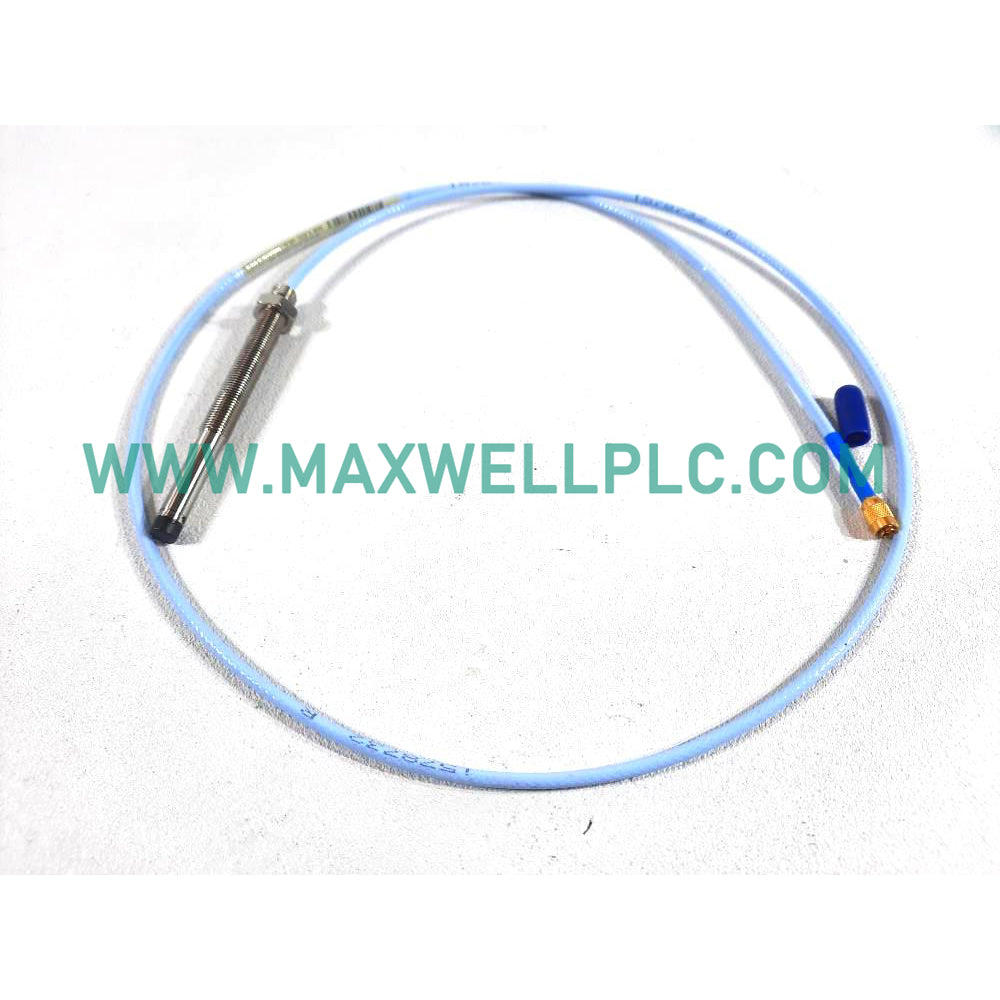

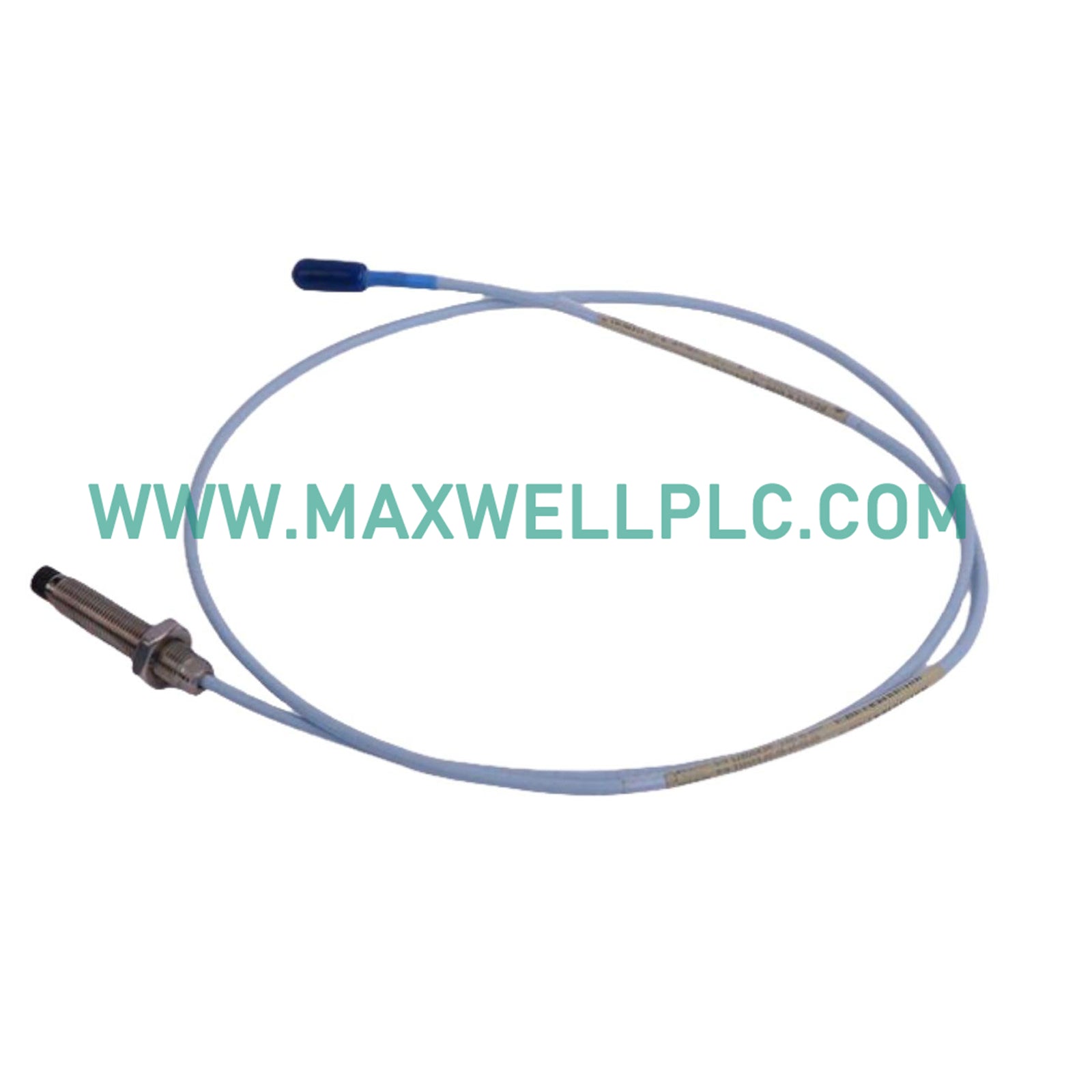

330930-040-04-00 Bently Nevada كابل تمديد ورقة البيانات والدليل الفني

330930-040-04-00 كيبل تمديد Bently Nevada 3300 XL NSv 3300 NSv

Bently Nevada

330930-040-04-00 كيبل تمديد Bently Nevada 3300 XL NSv 3300 NSv

SKU: 330930-040-04-00

متوفر في المخزون

الأبعاد: 18 × 18 × 2 سم
بلد المنشأ: USA
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

الفئات: بنتلي نيفادا, كل المنتجات, مسبار بنتلي نيفادا

العلامات : 3300 XL NSV Proximity Transducer, Bently Nevada 3300 Series, Extension Cables, Proximity Probes

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

تم تكوين كابل التمديد Bently Nevada 330930-040-04-00 (كابل التمديد 330930-040-04-00) لنقل الإشارة في شبكات مراقبة الماكينات، ويوفر ربطًا ماديًا وكهربائيًا مباشرًا بين مسبار التيار الدوامي ومستشعر Proximitor.

توضيح اللاحقة ومصفوفة النموذج

النموذج الأساسي: 330930 - كابل تمديد 3300 NSv
خيار طول الكابل: 040 - طول إجمالي 4.0 أمتار (13.1 قدم)
خيار الموصل والكابل: 04 - مع درع من الفولاذ المقاوم للصدأ، وغلاف FEP، وواقي موصل
خيار موافقة الوكالة: غير مطلوب

المواصفات الفنية للأجهزة

المعلمة	المواصفات
النموذج	330930-040-04-00
العلامة التجارية	Bently Nevada
المنشأ	الولايات المتحدة الأمريكية
الوزن	0.1 كجم
أبعاد الشحن	18 × 18 × 2 سم
درجة حرارة التشغيل	-51 درجة مئوية إلى +177 درجة مئوية (تجميع الكابل)
استهلاك الطاقة	مكون كهربائي سلبي (0 واط)
مقاومة الخرج	50 أوم
سعة كابل التمديد	69.9 بيكو فاراد/متر (21.3 بيكو فاراد/قدم) نموذجي
عامل المقياس المتوسط	7.87 فولت/مم (200 ملي فولت/ميل)

ديناميكيات الدوار وأداء محول القرب بالتيار الدوامي

يحافظ نظام محول 3300 XL NSv على عامل مقياس متوسط قدره 7.87 فولت/مم (200 ملي فولت/ميل) عبر نطاق قياسه الخطي. يستخدم النظام إشارات تردد لاسلكي عالية التردد يتم إنشاؤها بواسطة مستشعر Proximitor، ويتم نقلها عبر كابل التمديد هذا الذي يبلغ طوله 4 أمتار، لقياس المسافة الثابتة والديناميكية بين طرف المسبار والسطح المستهدف الموصل المرصود. يجب الحفاظ على التحقق من جهد الفجوة ضمن نافذة التشغيل الخطية القياسية، مع استهداف -9 فولت إلى -11 فولت تيار مستمر عندما يكون العمود متمركزًا في النطاق الخطي للمسبار. يتطلب تضمين كابل التمديد بطول 4 أمتار مطابقة طول النظام لضمان أن الطول الكهربائي المجمع للمسبار وكابل التمديد يتطابق مع متطلبات تكوين مستشعر Proximitor المعاير، إما 5 أمتار أو 7 أمتار من الطول الإجمالي للنظام.

معلومات الطلب

1 × 330930-040-04-00 كابل تمديد 3300 NSv (بطول 4.0 أمتار، مع درع من الفولاذ المقاوم للصدأ، وغلاف FEP، وواقيات موصلات)

إرشادات التركيب الميداني

مطابقة طول النظام: تأكد من أن الطول الكهربائي التراكمي للمسبار وكابل التمديد يتطابق مع تكوين المعايرة المحدد لمستشعر Proximitor المقترن.
حماية الموصل: قم بتركيب واقيات الموصلات المضمنة فوق جميع الوصلات البينية لمنع دخول الرطوبة وتلوث الجسيمات والإجهاد الميكانيكي على المسامير المطلية بالذهب.
التوجيه والفصل: قم بتوجيه الكابل المدرع بعيدًا عن قنوات الطاقة عالية الجهد وكابلات محرك التردد المتغير وخطوط البخار عالية الحرارة للقضاء على التداخل الكهرومغناطيسي والتدهور الحراري.
حدود الأسلاك: حافظ على أقصى مسافة بين مستشعر Proximitor ونظام المراقبة ضمن الحد المحدد البالغ 305 أمتار (1,000 قدم) باستخدام كابل متعدد الموصلات ومحمي ومعتمد.

أسئلة متكررة

ما هي الوظيفة الأساسية لكابل التمديد 330930-040-04-00؟

يعمل الكابل كخط نقل كهربائي بين مسبار القرب بالتيار الدوامي ومستشعر Proximitor في تطبيقات مراقبة الآلات.
هل يمكن وصل كابل التمديد هذا أو قطعه حسب الطول في الميدان؟

لا. يؤدي تغيير الطول الفعلي للكابل إلى تغيير سعته الموزعة ومقاومته، مما يبطل معايرة النظام ودقة عامل المقياس.
ما هي المادة المستخدمة للغطاء الواقي الخارجي؟

يستخدم الكابل غلافًا من فلورو إيثيلين بروبيلين (FEP) مع درع مرن من الفولاذ المقاوم للصدأ للحماية الكيميائية والميكانيكية.
هل يتطلب الكابل إمداد طاقة خارجي؟

لا. بصفته مكون كابل سلبي، لا يتطلب أي مصدر طاقة خارجي ويعتمد كليًا على حلقة الإشارة التي يدفعها مستشعر Proximitor.
ما هي مقاومة الخرج الاسمية لتجميع الكابل هذا؟

مواصفات مقاومة الخرج الاسمية لتجميع كابل التمديد هذا هي 50 أوم.
كيف يتعامل النظام مع نقل الإشارة عبر مسافات طويلة؟

تمر إشارة الناقل عالية التردد من أجهزة الاستشعار المتخصصة عبر الكابل متطابق المعاوقة للحفاظ على سلامة الإشارة لقياس الاهتزاز والموضع.
ما هي السعة المحددة لكل وحدة طول لهذا الكابل؟

تتميز سعة كابل التمديد بقيمة نموذجية تبلغ 69.9 بيكو فاراد/متر (21.3 بيكو فاراد/قدم).
ما هي قيود حجم الهدف التي تنطبق على نظام محول NSv؟

تم تصميم نظام NSv لقياس الأهداف الصغيرة، ويدعم الاهتزاز الشعاعي على الأعمدة التي يقل قطرها عن 51 مم أو الأهداف المحورية التي يقل قطرها عن 15 مم.
