330910-00-16-10-02-00 ورقة بيانات مجس التقارب Bently Nevada

330910-00-16-10-02-00 مسابر التقارب Bently Nevada 3300 XL NSv

Bently Nevada

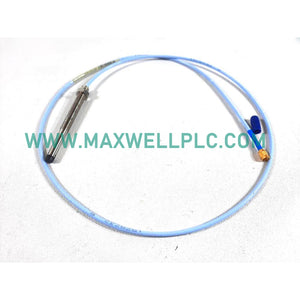

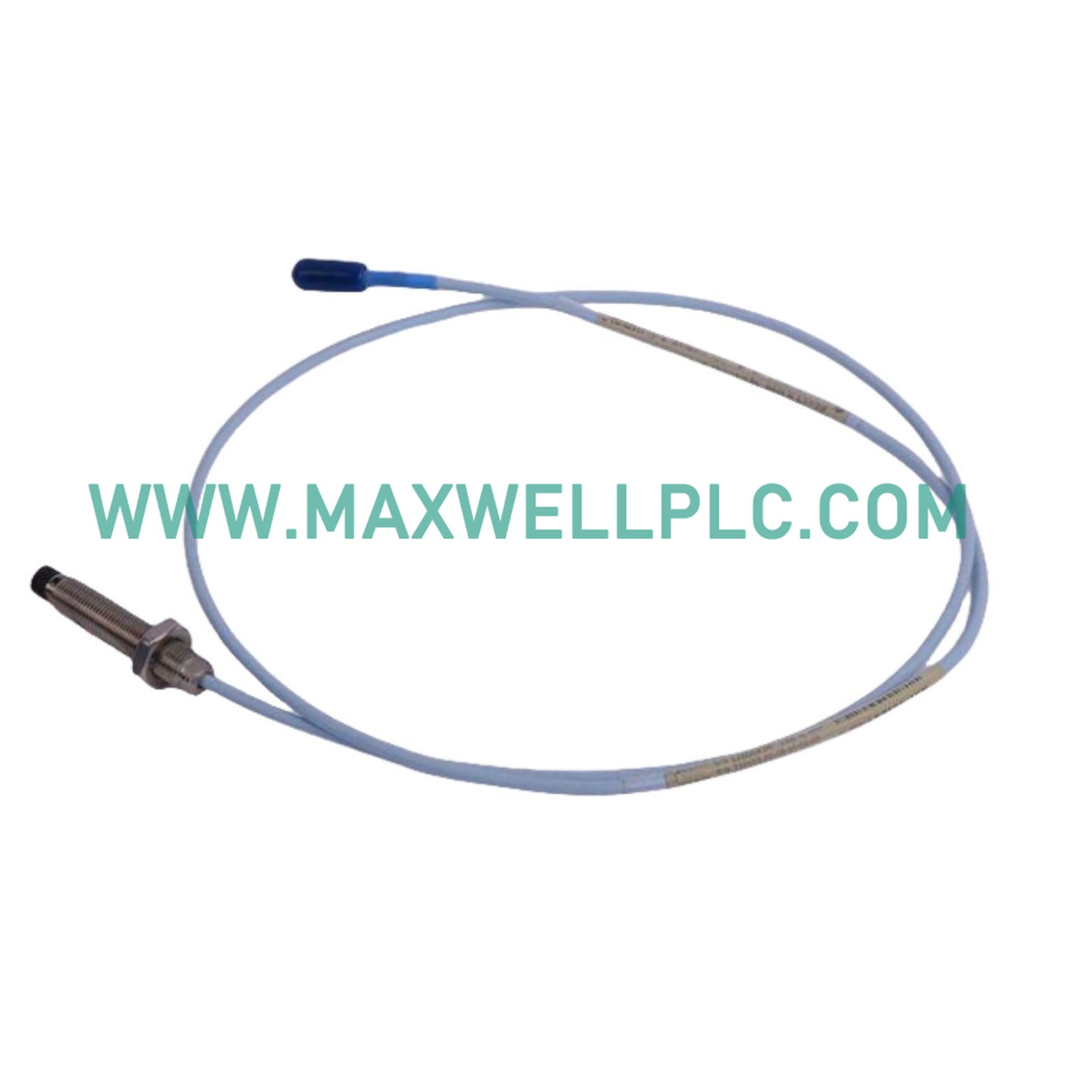

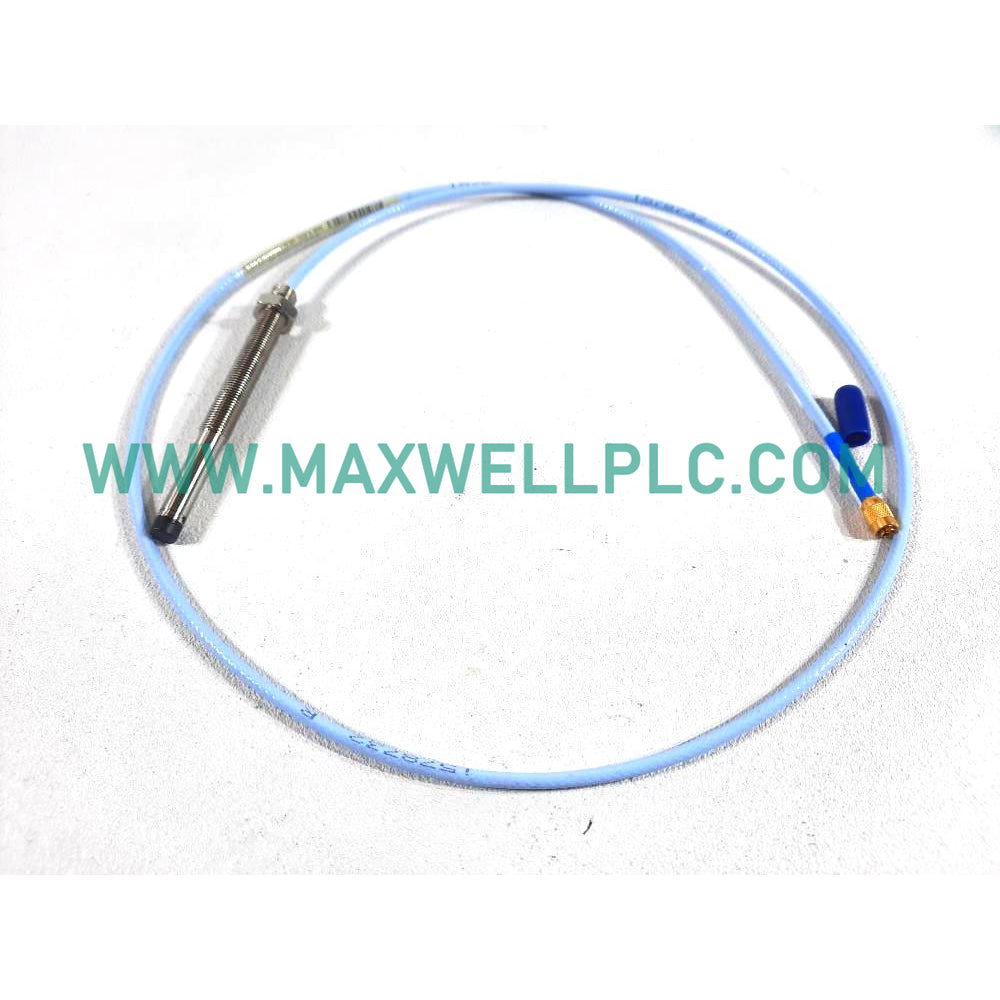

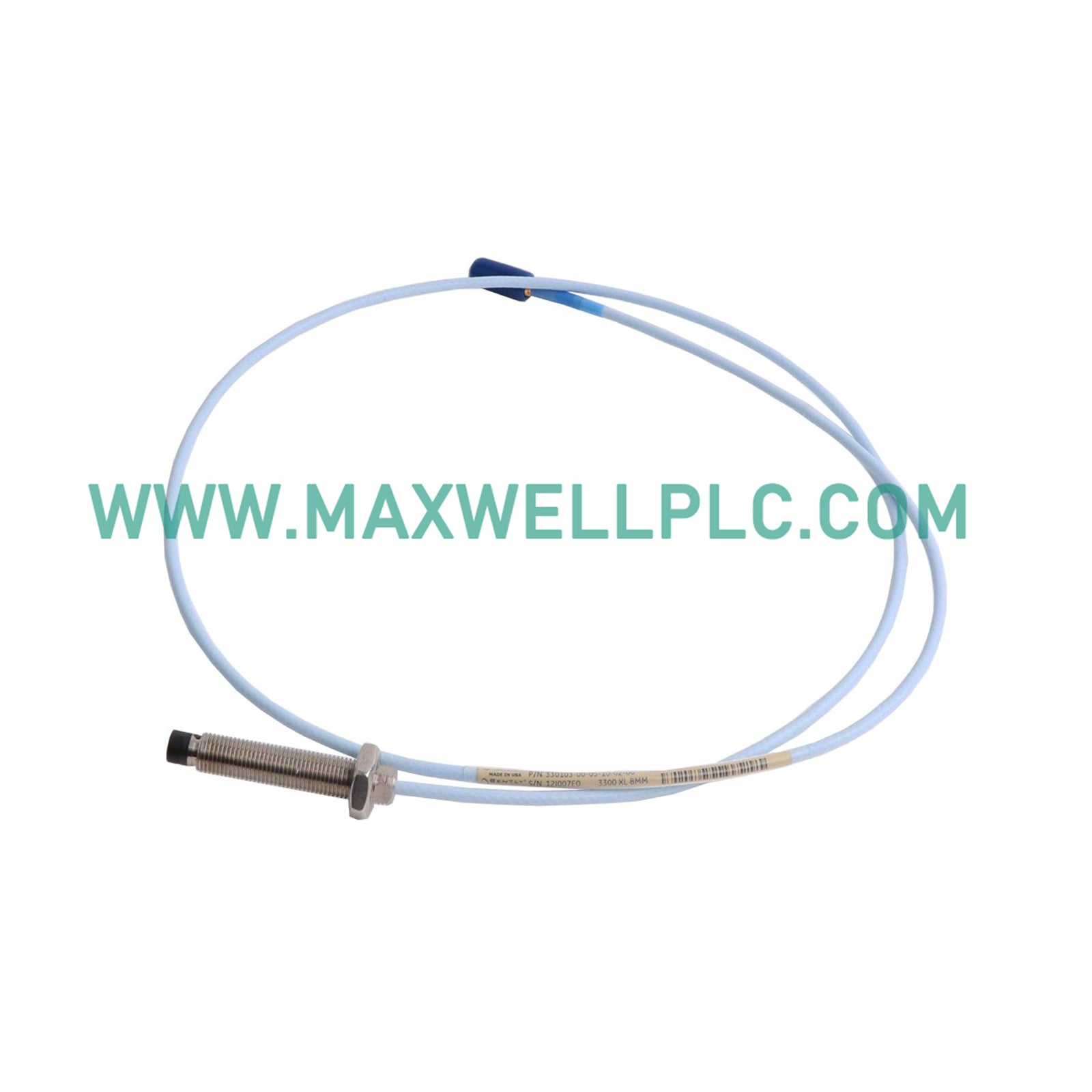

330910-00-16-10-02-00 مسابر التقارب Bently Nevada 3300 XL NSv

SKU: 330910-00-16-10-02-00

In Stock

الأبعاد: 1.8 × 1.6 × 110 سم
بلد المنشأ: USA
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

Categories : بنتلي نيفادا, كل المنتجات, مسبار بنتلي نيفادا

Tags : 3300 XL NSV Proximity Transducer, Bently Nevada 3300 Series, Extension Cables, Proximity Probes

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

تم تصميم Bently Nevada 330910-00-16-10-02-00 (330910-00-16-10-02-00 مسبار التقارب) لقياسات الاهتزازات بدون تلامس في المساحات الضيقة، ويوفر تحويل إشارة التيار الدوامي عالي التردد للآلات الدوارة.

تفكيك رقم الجزء

الهندسة الأساسية: 330910 - 3300 NSv مسبار التقارب
الجزء غير الملولب من الجسم: 00 - 0 مم جزء غير ملولب
الطول الكلي لعلبة المسبار: 16 - 160 مم طول الإدخال
طول الكابل المدمج: 10 - 1.0 متر (39 بوصة) سلك قياسي
الإنهاء والحماية: 02 - موصل ClickLoc محوري مصغر بكابل قياسي
شهادات المخاطر: 00 - غير مطلوب

البيانات الفنية

المعلمة	المواصفات
رقم الموديل	330910-00-16-10-02-00
الشركة المصنعة	Bently Nevada
المنشأ	الولايات المتحدة الأمريكية
وزن الوحدة	0.14 كجم
الأبعاد الفيزيائية	1.8 × 1.6 × 110 سم
الحدود الحرارية	-51 درجة مئوية إلى +177 درجة مئوية
استهلاك الإثارة	مكون سلبي (0 وات)
سن الغلاف	M10 x 1 مع درع من الفولاذ المقاوم للصدأ
تصميم الموصل	دبوس ClickLoc محوري مصغر

ميكانيكا تشغيل المحول

يعتمد هذا المستشعر ذو الرؤية الجانبية الضيقة على تعديل التردد اللاسلكي لتتبع التغيرات النسبية في المسافة بين وجه رأس المسبار وهدف عمود التوصيل. يحافظ على عامل مقياس قياسي يبلغ 7.87 فولت/مم (200 ملي فولت/ميل). نظرًا لتصميمه الميداني الكهرومغناطيسي الموضعي، فإنه يوفر قراءات دقيقة على أقطار العمود التي تقل عن 51 مم أو الأسطح المسطحة التي تقل عن 15 مم حيث تواجه المسابير القياسية مقاس 8 مم تأثيرات الحافة. يتم تحقيق الخطية الصحيحة للإشارة عن طريق ضبط الفجوة الميكانيكية حتى يسجل الإخراج الثابت بين -9 فولت تيار مستمر و -11 فولت تيار مستمر.

محتويات العبوة

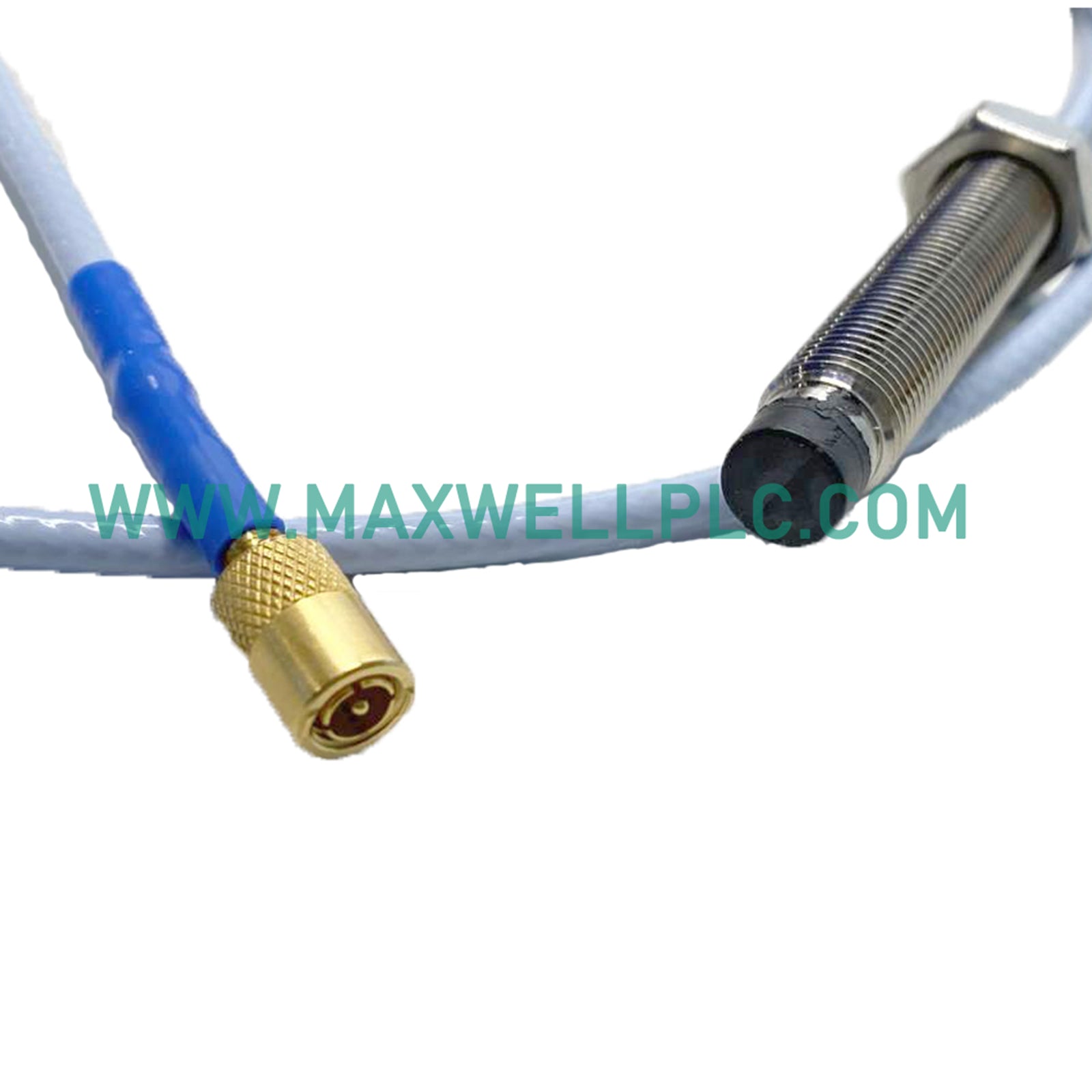

1 × 330910-00-16-10-02-00 مسبار تقارب 3300 NSv (علبة ملولبة M10 × 1، طول 160 مم، كابل مدرع مدمج 1.0 متر مع موصل ClickLoc)

إرشادات التثبيت

ربط السن اللولبي: قم بربط غلاف M10 × 1 في منفذ تثبيت الماكينة، مع مراعاة عزم دوران موصى به يبلغ 5.1 نيوتن متر (45 رطل-بوصة) وحد أقصى صارم يبلغ 33.9 نيوتن متر (300 رطل-بوصة).
معلمات الهدف: تأكد من أن قطر الهدف لا يقل عن 8.9 مم، على الرغم من أن 13 مم مفضل للحفاظ على خطية عامل المقياس المطلق.
ضبط جهد الفجوة: اضبط موضع الفجوة الباردة باستخدام مقياس فولتميتر رقمي عبر أطراف شاشة Proximitor للتحقق من مركز التشغيل المستهدف -10 فولت تيار مستمر.
توجيه الأسلاك: قم بتثبيت الكابل المدرع بعيدًا عن تغذيات المحركات عالية الجهد للقضاء على الضوضاء الكهربائية المستحثة على الموجة الحاملة عالية التردد.
قفل الاتصال: ادفع أزواج موصل ClickLoc معًا بقوة حتى يتحقق صوت "نقرة" من تثبيت الدبوس بالكامل.

الأسئلة الشائعة

ما هو تخطيط الآلات المحدد الذي يتطلب سلسلة مسبار NSv؟

تم تصميمه لضواغط الهواء المركزية، وحدات التبريد، وضواغط غاز العمليات ذات الخلوص الداخلي المقيد.
هل يمكن إقران هذا المسبار بمكونات نظام 8 مم القياسية؟

لا، تتطلب مسابير NSv كابلات تمديد NSv مطابقة ومستشعرات Proximitor NSv للحفاظ على المعايرة الكهربائية الصحيحة.
ماذا يحدث إذا كان العمود المرصود أصغر من 30 مم؟

تُدخل الأعمدة التي تقل عن 30 مم (1.2 بوصة) انحناءً موضعيًا للهدف يغير عامل المقياس الاسمي، مما يتطلب فحوصات معايرة محددة.
هل يتطلب المسبار تأريضًا كهربائيًا مباشرًا لغلاف الماكينة؟

يتم تأريض جسم المسبار من خلال سنون تثبيت الماكينة، ولكن يجب إدارة الدرع المحوري لمنع الحلقات الأرضية.
ما هو تصنيف قوة الشد لمفصل الكابل؟

يوفر تصميم CableLoc الخاص 220 نيوتن (50 رطل) من مقاومة قوة الشد بين الكابل ورأس المسبار.
هل الكابل المدمج محمي ضد البيئات الكيميائية القاسية؟

نعم، يتميز السلك بغلاف درع خارجي من الفولاذ المقاوم للصدأ جنبًا إلى جنب مع مادة الغلاف المقاومة للمواد الكيميائية.
ما هو الحد الأدنى لقطر الهدف المسطح المطلوب للقراءات الدقيقة؟

مطلوب حد أدنى لقطر الهدف المسطح يبلغ 8.9 مم (0.35 بوصة) لإرجاع الإشارة الأساسي.
هل يمكن لهذه الوحدة أن تحل محل أنظمة 190 من السلسلة 3000 القديمة؟

نعم، ولكن الترقية من أنظمة السلسلة 3000 أو 7000 الأقدم تتطلب استبدال المسبار وكابل التمديد ومستشعر Proximitor في وقت واحد.
