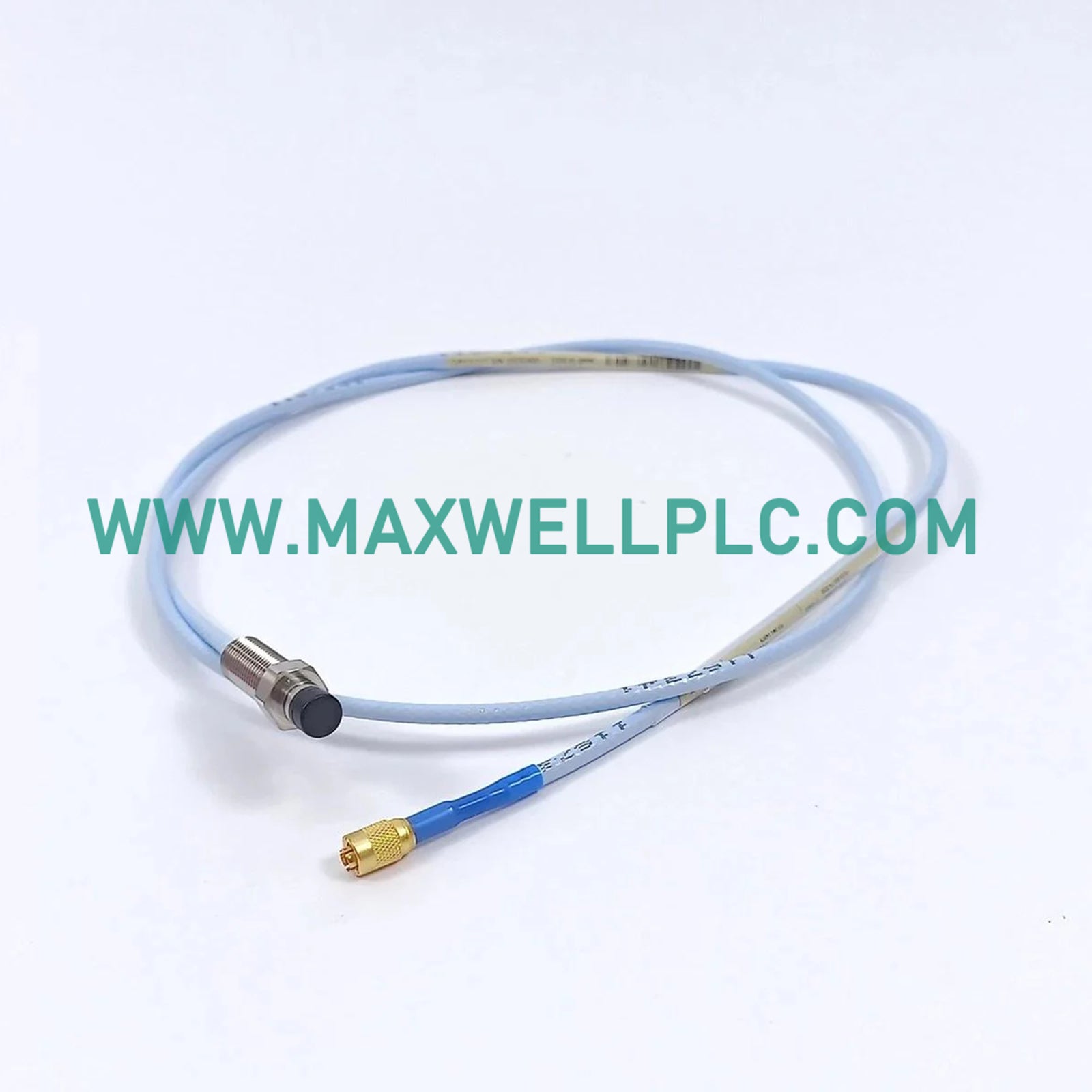

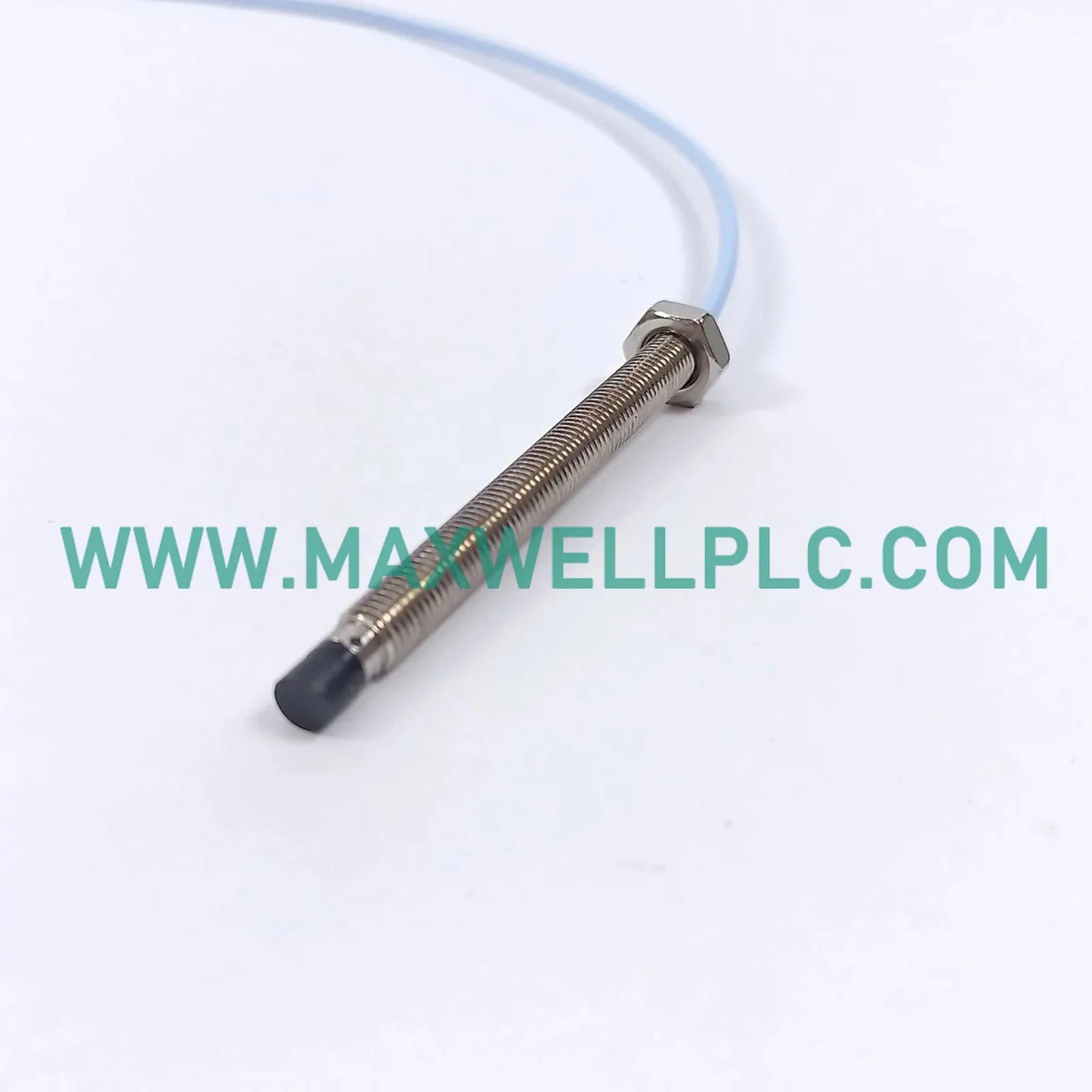

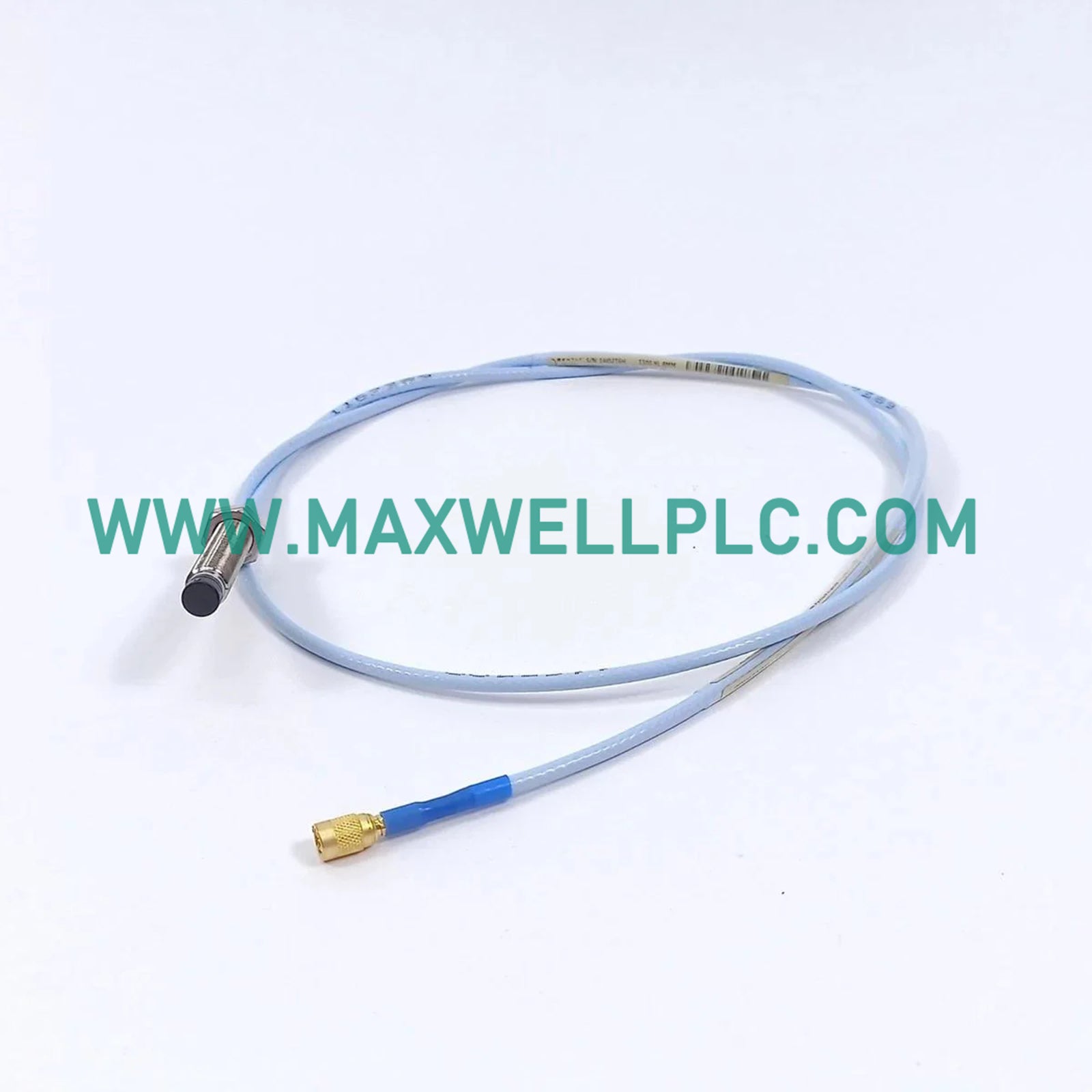

يعمل Bently Nevada 330910-00-13-05-02-00، المصنّف أيضاً باسم مجسات التقارب 3300 NSv، كمكون أجهزة مخصص لمراقبة الاهتزازات الشعاعية عالية الكثافة وموضع العمود في الأغلفة الميكانيكية ذات الخلوص المحدود.

تجزئة رقم الجزء ومصفوفة الخيارات

• النموذج الأساسي: 330910
• خيار الطول غير المسنن: 00 (0 مم)
• خيار طول الهيكل الكلي: 13 (طول 130 مم مع سن M10 × 1 ودرع)
• خيار الطول الكلي: 05 (طول الكابل 0.5 متر)
• خيار الموصل والكابل: 02 (كابل قياسي بموصل ClickLoc متحد المحور مصغر)
• خيار موافقة الوكالة: 00 (غير مطلوب)

مواصفات الأجهزة

مراقبة الميكانيكية وهندسة ديناميكيات الدوار

تم تصميم نظام المحول لمنصات حماية الآلات الدقيقة، ويستخدم مقياس مسبار التيار الدوامي المحدد لترجمة إزاحة العمود الشعاعية إلى إشارات جهد متناسبة. يستهدف التحقق من جهد الفجوة نقطة منتصف تشغيلية اسمية تبلغ -10 VDC للحفاظ على الاستجابة الخطية عبر النطاقات الخطية المقيدة. يتم تطبيق تقنيات قمع التداخل في الإعدادات متعددة المجسات لعزل القنوات المجاورة، مما يضمن خلو تشخيصات ديناميكيات الدوار من التداخل الكهرومغناطيسي عالي التردد.

معلومات الطلب

• 1 وحدة مجسات تقارب 330910-00-13-05-02-00
• 1 مجموعة صواميل تثبيت M10 x 1
• 1 مجموعة غطاء واقي للسن

إرشادات التركيب الميداني

• حد العزم: قم بتطبيق ضغط شد يدوي فقط في البداية أثناء إدخال الدعامة، ولا تتجاوز 0.56 نيوتن متر من العزم لطرف المسبار لمنع تشوه الهيكل الميكانيكي.
• حماية الموصل: قم بتركيب واقيات موصلات متخصصة فوق جميع وصلات ClickLoc الطرفية لمنع تسرب الرطوبة والزيت من تعطيل الإشارات الكهربائية.
• قواعد المناطق الخطرة: تأكد من أن المستشعر يعمل في بيئات غير خطرة ما لم يتم توجيهه عبر حواجز زينر أو عوازل جلفانية معتمدة.
• تأريض الدرع: قم بتوصيل تدريع الكابل المحوري بشكل صارم عند مرجع أرضي لنظام المراقبة للتخلص من حلقات الضوضاء النمطية الشائعة.

الأسئلة الشائعة

• ما هو التطبيق الأساسي لنظام محول التقارب 3300 NSv؟

  إنه مصمم للمساحات الضيقة للتركيب، والأهداف الصغيرة، وظروف الخلوص المحدود حيث لا يمكن تركيب مجسات 5 مم أو 8 مم القياسية.

• ما هو عامل القياس الاسمي الذي ينتجه محول NSv هذا؟

  يوفر النظام عامل قياس متوسط قدره 7.87 فولت لكل مليمتر، أي ما يعادل 200 مللي فولت لكل ميل.

• هل يمكن لهذا المسبار أن يحل محل أنظمة محولات السلسلة 3000 القديمة مباشرة؟

  يتطلب استبدال أنظمة السلسلة 3000 أو السلسلة 7000 الأقدم استبدال المسبار وكابل التمديد ومستشعر التقارب مع مكونات NSv المتطابقة.

• ما هي الاحتياطات التي يجب اتخاذها عند شد سن تثبيت المسبار؟

  يمكن أن يؤدي تجاوز حد العزم المحدد البالغ 0.56 نيوتن متر إلى كسر القلب الفريت الداخلي أو إتلاف ختم TipLoc المقولب.

• كيف يؤمن تصميم موصل ClickLoc تجميع الكابلات؟

  يتميز بآلية قفل ميكانيكية تنقر في مكانها لمنع الارتخاء الناتج عن اهتزاز الآلات الثقيلة.

• ما هو نطاق القياس الخطي لنموذج مسبار NSv هذا؟

  يمتد نطاق التشغيل الخطي حوالي 1.5 مم، وهو مُحسّن لديناميكيات الأهداف الصغيرة وملفات القياس الضحلة.

• لماذا يوصى باستخدام واقيات الموصلات للوصلات المحورية؟

  إنها توفر إغلاقًا بيئيًا لمنع السوائل الموصلة والزيوت الصناعية والملوثات المحمولة جواً من تدهور سلامة الإشارة.

• هل يحتوي جسم المسبار على درع معدني واقي؟

  نعم، يتضمن النموذج المكون درعًا مدمجًا فوق جزء الكابل المحوري للحماية من التآكل الميكانيكي.
