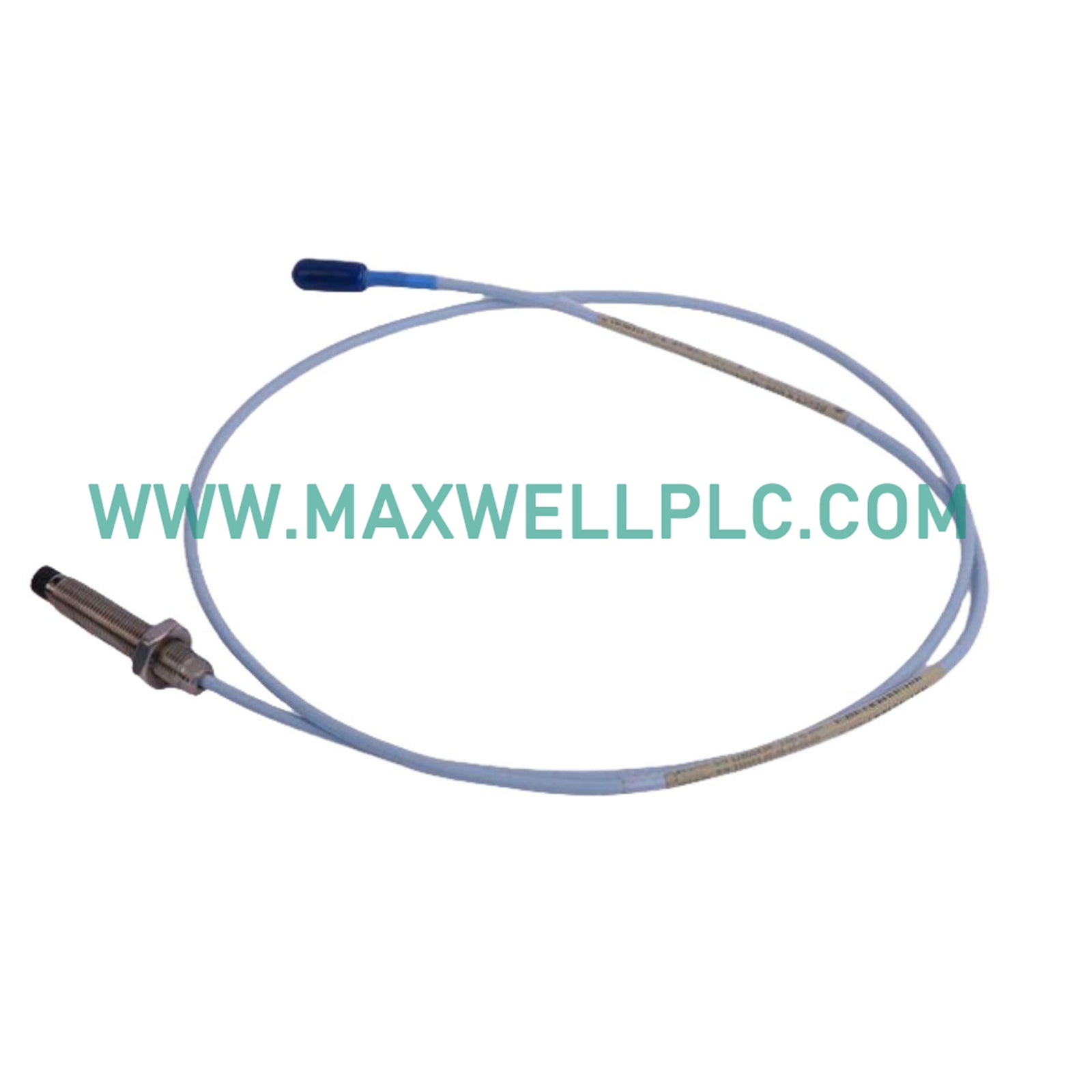

تم تصميم Bently Nevada 330909-00-60-10-01-05 (مسبار القرب 330909) لمراقبة الإزاحة عالية الدقة في أنظمة حماية الماكينات 3500، ويوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا. يحول هذا المحول الفجوة النسبية بين طرف المسبار والهدف إلى إشارة جهد تناظرية متناسبة. تم تصميمه خصيصًا للتطبيقات التي تتطلب أهدافًا صغيرة القطر كثافة مجال كهرومغناطيسي أعلى مما يمكن أن توفره مسابير 8 مم القياسية، مما يضمن التقاطًا دقيقًا لاهتزاز العمود الشعاعي والموضع المحوري.

تفسير اللواحق ومصفوفة النموذج

• 330909: مسبار القرب 3300 NSv

• -00: خيار الطول غير المسنن (0.0 بوصة)

• -60: خيار الطول الإجمالي للحافظة (60 مم إجمالي طول الحافظة المسننة)

• -10: خيار الطول الإجمالي (طول النظام 1.0 متر)

• -01: خيار الموصل (موصل متحد المحور مصغر)

• -05: خيار موافقة الوكالة (متوافق مع شهادات متعددة)

المواصفات الفنية

المراقبة الميكانيكية ودقة التيارات الدوامية

يتطلب نظام 3300 NSv قياسًا دقيقًا لمسبار التيارات الدوامية لضمان دقة القياس، خاصة عند مراقبة الدوارات ذات القطر الصغير. يجب على المشغلين إجراء التحقق من جهد الفجوة للحفاظ على هدف اسمي -10 VDC عند نقطة المنتصف للمدى التشغيلي الخطي. هذا يضمن أن تأرجح الإشارة يتركز، مما يمنع التشبع أثناء أحداث العبور عالية السعة. علاوة على ذلك، يجب فرض قمع صارم للتداخل المتبادل عن طريق الحفاظ على فصل مادي مناسب بين أطراف المسبار؛ وإلا فإن عدم القيام بذلك يسمح بتزاوج المجال الكهرومغناطيسي، مما يؤدي إلى تشوهات في أشكال موجات الاهتزاز وبيانات زاوية الطور الخاطئة في رف 3500.

## معلومات الطلب

• مسبار قرب واحد (1) 330909-00-60-10-01-05

• صامولتان (2) قفل سداسي 3/8-24 UNF-2A

• جلبة واقية من السيليكون للموصل واحدة (1)

• وثائق الامتثال وشهادة المعايرة

إرشادات التركيب الميداني

• تداخل الخيط: تأكد من تداخل خمس (5) لفات خيط كاملة على الأقل داخل كتيفة التركيب لضمان الاستقرار الهيكلي أثناء التشغيل.

• معايرة الفجوة: تحقق من الفجوة الميكانيكية الثابتة باستخدام مقياس ملمس للتأكد من بقاء الهدف ضمن النطاق الخطي 1.5 مم خلال جميع الظروف الحرارية.

• تأريض الدرع: قم بتوصيل درع الكابل المحوري بالطرف الأرضي المخصص داخل غلاف مستشعر Proximitor فقط لتجنب حلقات التأريض.

• توجيه الكابل: قم بتوجيه الكابل المحوري المدمج عبر قنوات معزولة عن الاهتزاز؛ تجنب الانحناءات الشديدة تحت حد نصف قطر 25.4 مم (1.0 بوصة) لمنع تدهور المعاوقة.

معلومات الإرسال

• وقت التسليم: 2-7 أيام عند الانتهاء من الدفع.

• يتم الشحن عبر DHL/FEDEX/UPS.

• تستخدم عبوات صناعية مضادة للكهرباء الساكنة لمنع تفريغ الشحنات الكهروستاتيكية وتلف الصدمات أثناء النقل.

الأسئلة المتداولة

• هل يمكنني استخدام هذا المسبار مع Proximitor 3300 XL القياسي؟

  لا. يتمتع مسبار NSv بخصائص كهربائية وترددات حاملة فريدة؛ يجب إقرانه بمستشعر NSv Proximitor ليعمل بشكل صحيح.

• ما هي عواقب تجاوز النطاق الخطي 1.5 مم؟

  يؤدي التشغيل خارج النطاق الخطي إلى عدم خطية الإشارة، مما يؤدي إلى تشوهات في أشكال موجات الاهتزاز وقراءات سعة غير دقيقة في نظام المراقبة.

• هل هذا المسبار مناسب لخدمة الزيت المغمور؟

  نعم، شريطة حماية الموصل المحوري بواسطة جلبة السيليكون لمنع السوائل الموصلة من توصيل دبابيس الموصل وتوهين الإشارة.

• لماذا يزداد جهد خرج المسبار مع المسافة؟

  يعمل المسبار كمذبذب حثي. عندما يتحرك الهدف بعيدًا، يقل الحمل الحثي على الملف، مما يحول جهد الخرج نحو مصدر الطاقة -24 VDC.

• هل يمكن تقصير كابل المسبار المدمج؟

  لا. يؤدي تغيير طول الكابل إلى تغيير معاوقة الدائرة الموالفة، مما يبطل معايرة المصنع ويقلل من دقة القياس.

• كيف يتم مراقبة صحة المسبار بواسطة نظام 3500؟

  يقوم الشاشة بإجراء فحوصات مستمرة لجهد الفجوة. يؤدي الجهد خارج النافذة -1 VDC إلى -21 VDC إلى إطلاق خطأ "غير موافق"، مما يشير إلى احتمال وجود دائرة مفتوحة أو قصيرة.

• هل يؤثر قطر طرف المسبار على القياس؟

  نعم. تم تصميم طرف 330909 NSv خصيصًا لتطبيقات الأعمدة ذات القطر الصغير، مما يوفر دقة مكانية أفضل من مسابير 8 مم القياسية.

• هل يمكن تنظيف طرف المسبار إذا أصبح متسخًا؟

  نعم، استخدم منظفًا إلكترونيًا لا يترك بقايا. تجنب المواد الكاشطة التي يمكن أن تخدش وجه الإيبوكسي، حيث يمكن أن يؤثر ذلك على الخصائص الكهربائية.
