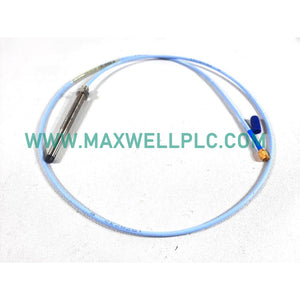

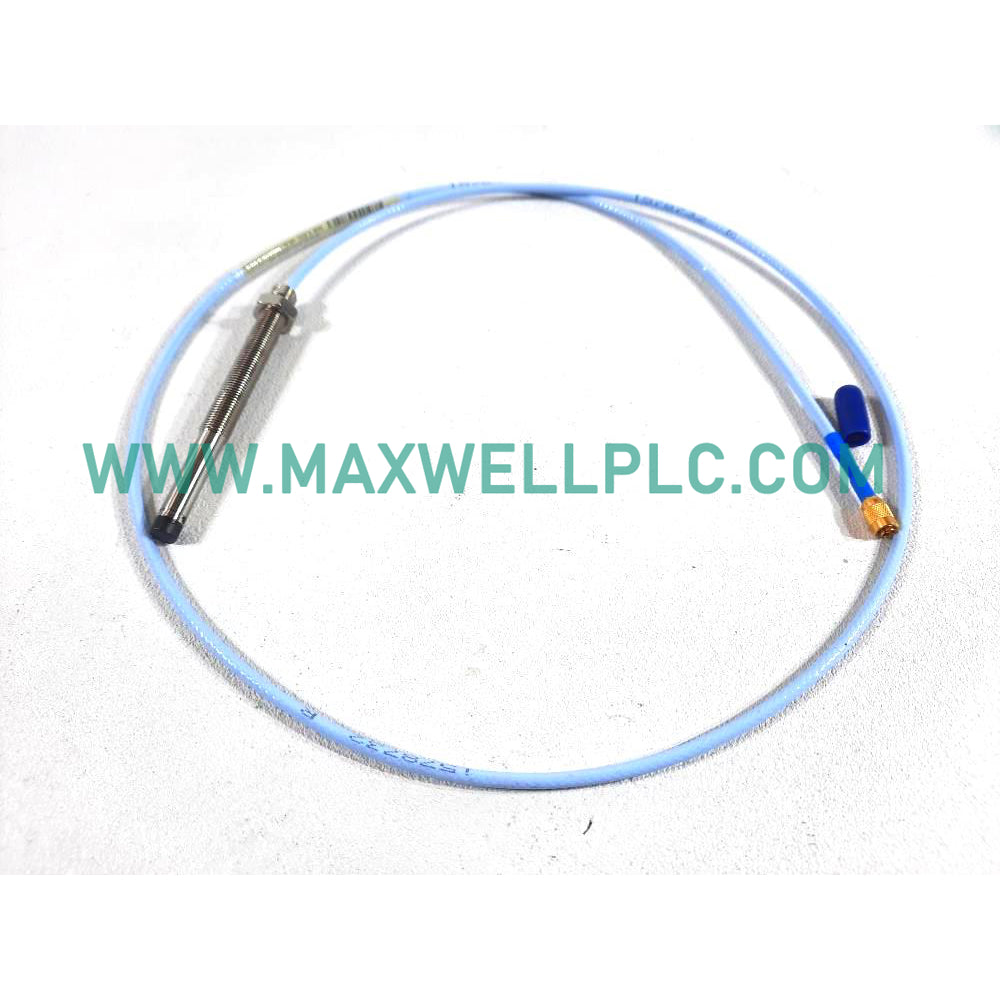

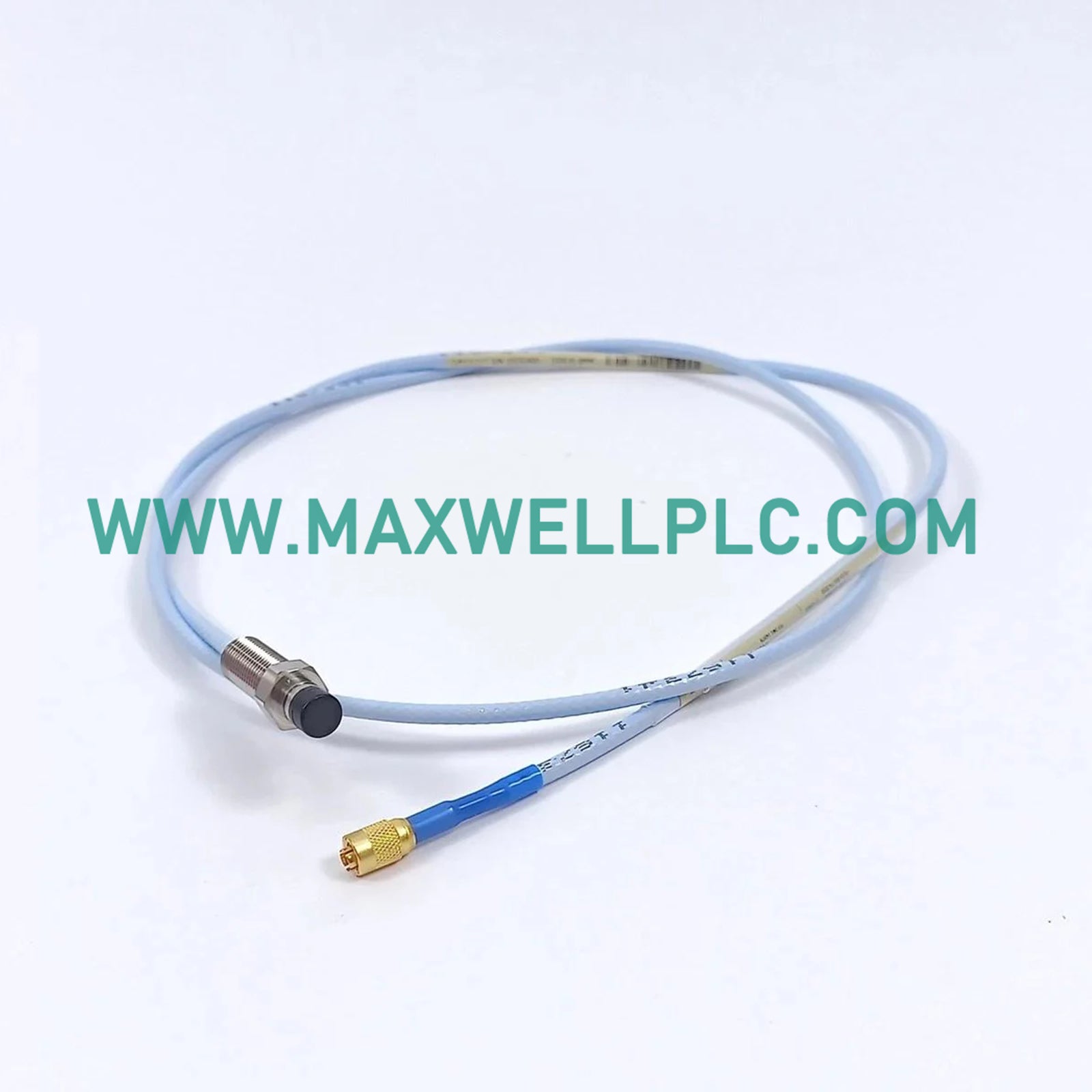

330906-02-12-10-12-05 مجسات تقاربية بنتلي نيفادا 3300 XL NSv

Bently Nevada

330906-02-12-10-12-05 مجسات تقاربية بنتلي نيفادا 3300 XL NSv

SKU: 330906-02-12-10-12-05

متوفر في المخزون

الأبعاد: 1 × 0.8 × 63 سم
بلد المنشأ: USA
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

الفئات: المستشعرات ومحركات التقارب, بنتلي نيفادا, كل المنتجات, مسبار بنتلي نيفادا

العلامات : 3300 XL NSV Proximity Transducer, Bently Nevada 3300 Series, Extension Cables, Proximity Probes

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

يعمل مسبار التقارب Bently Nevada 330906-02-12-10-12-05، والمُفهرس أيضًا باسم 330906-02-12-10-12-05، كمكون مادي مخصص لتنفيذ الاهتزازات عالية التردد والإزاحة المحورية ضمن بنيات مراقبة الآلة.

مصفوفة التكوين والنموذج

النموذج الأساسي: 330906 - مسبار تثبيت عكسي 3300 NSv
خيار الخيط: 02 - خيوط UNF مقاس 3/8-24
خيار الطول غير الملولب: 12 - تصميم مخصص أو خاص للعلبة غير الملولبة
خيار الطول الكلي: 10 - طول الكابل 1.0 متر (39 بوصة)

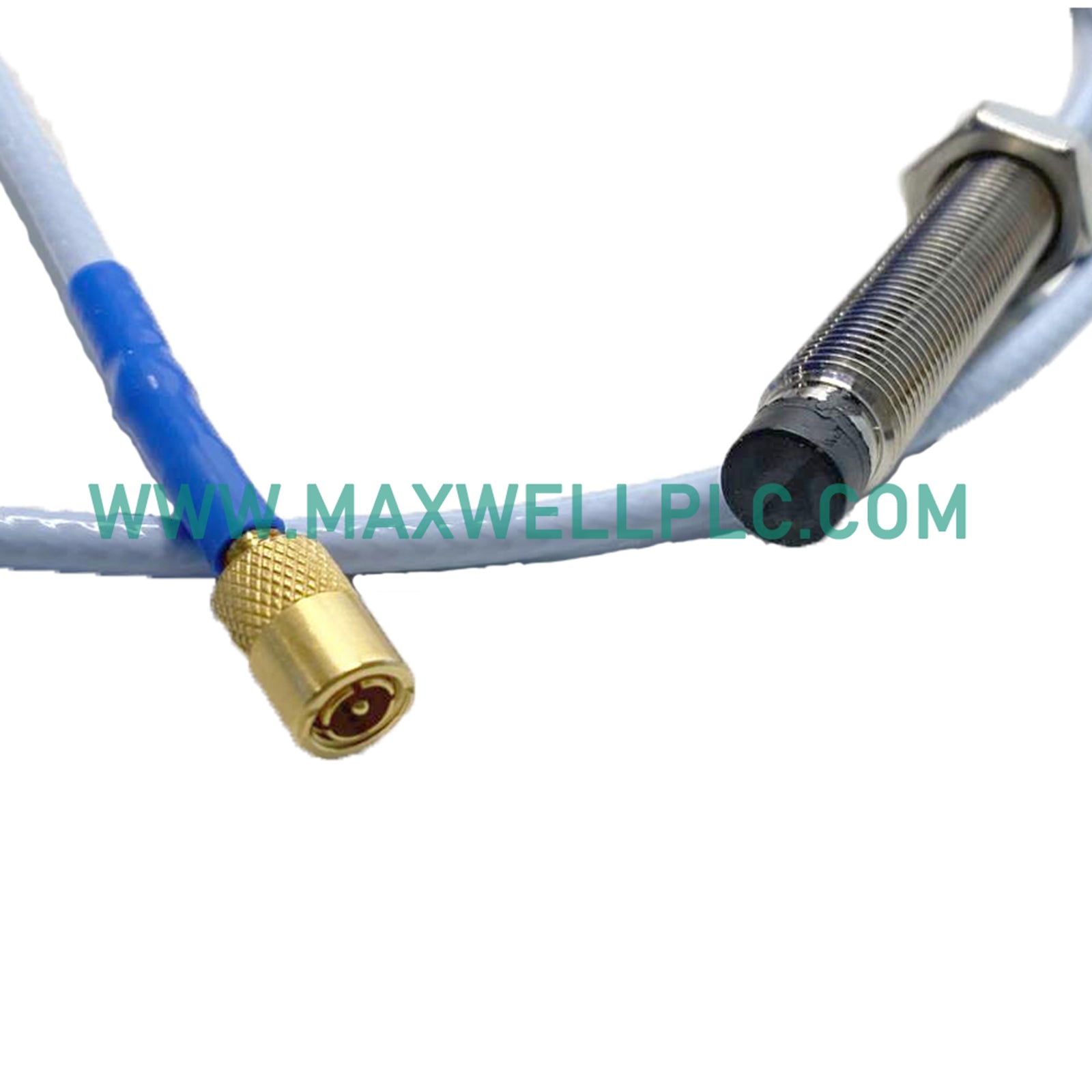

خيار الموصل والكابل: 12 - موصل ClickLoc محوري مصغر، كابل FluidLoc
خيار موافقة الوكالة: 05 - موافقات متعددة

المواصفات الفنية

المعلمة	المواصفات
النموذج	330906-02-12-10-12-05
العلامة التجارية	Bently Nevada
المنشأ	الولايات المتحدة الأمريكية
الوزن	0.02 كجم
أبعاد الشحن	1.0 × 0.8 × 63 سم
درجة حرارة التشغيل	-51 درجة مئوية إلى +177 درجة مئوية
استهلاك الطاقة	مكون كهربائي سلبي (0 وات)
مقاومة الخرج	50 أوم
حساسية الإمداد	أقل من 2 مللي فولت تغير في جهد الخرج لكل فولت تغير في جهد الدخل

ديناميكيات الدوار ومعايرة مسبار التيار الدوامي

تستخدم مجموعة المحول معايرة مسبار التيار الدوامي لتحويل اختلافات الفجوة المادية إلى إشارات خرج كهربائية متناسبة مع عامل مقياس متوسط قدره 7.87 فولت/مم (200 مللي فولت/ميل). يتطلب الحفاظ على الدقة التشغيلية التحقق الصارم من جهد الفجوة الذي يستهدف نقطة مركزية اسمية تتراوح بين -9 فولت تيار مستمر و -11 فولت تيار مستمر. يتم تطبيق قمع التداخل والكابلات ذات المقاومة المطابقة للحفاظ على دقة الإشارة عبر تتبع ديناميكيات الدوار عالية السرعة في التركيبات المقيدة.

معلومات الطلب

1 × 330906-02-12-10-12-05 مسبار تثبيت عكسي 3300 NSv (خيط UNF مقاس 3/8-24، كابل FluidLoc بطول 1.0 متر مع موصل ClickLoc محوري مصغر)

إرشادات التركيب الميكانيكي

تثبيت الخيط: قم بربط غطاء مسبار التثبيت العكسي 3/8-24 UNF في منفذ التركيب مع الالتزام بحدود عزم الدوران الموصى بها من قبل الشركة المصنعة.
ضبط جهد الفجوة: قم بمعايرة الفجوة الهوائية الفيزيائية حتى يقرأ المقياس المتعدد الجهد المركزي الاسمي المحدد بين -9 فولت تيار مستمر و -11 فولت تيار مستمر.
توجيه الأسلاك: قم بتوجيه الكابل المحوري FluidLoc بعيدًا عن قنوات الطاقة عالية الجهد للقضاء على التداخل الكهرومغناطيسي المستحث.
تأمين الموصل: قم بتوصيل موصل ClickLoc المحوري المصغر بالكامل حتى يؤكد النقر الإيجابي إدخال الدبوس وتأمينه بالكامل.

الأسئلة المتكررة

ما هي الوظيفة الأساسية لهذا المسبار ذي التثبيت العكسي؟

يكشف المسبار عن الخلوص الفيزيائي للفجوة الهوائية بين طرفه وعمود دوار، ويحول الحركة الميكانيكية إلى إشارة اهتزاز.
ما هو معيار الخيط الذي يستخدمه غطاء المسبار؟

يتميز المستشعر بمواصفات خيط UNF مقاس 3/8-24.
هل يتطلب مكون المحول هذا مصدر طاقة خارجيًا؟

لا، إنه يعمل كعنصر استقرائي سلبي يعمل بالكامل بواسطة وحدة مستشعر Proximitor المتصلة.
ما هو عامل مقياس الخرج الاسمي لنظام NSv؟

يقدم المحول عامل مقياس متوسط قدره 7.87 فولت/مم (200 مللي فولت/ميل).
ما هو إجمالي طول الكابل المدمج؟

يتضمن هذا التكوين المحدد طول كابل إجمالي قدره 1.0 متر (39 بوصة).
ما هو نوع الموصل المرفق بنهاية الكابل؟

يستخدم موصل ClickLoc محوري مصغر مقترنًا بتركيب كابل FluidLoc.
كيف يجب ضبط جهد الفجوة الثابتة أثناء بدء التشغيل؟

يجب تعديل الفجوة الميكانيكية حتى يقع جهد الخرج داخل النافذة الخطية من -9 فولت تيار مستمر إلى -11 فولت تيار مستمر.
ما هو نطاق التطبيق الأساسي لمجسات التثبيت العكسي NSv؟

تم تحسينها للمساحات الضيقة، والأعمدة الصغيرة التي يقل طولها عن 51 مم، والأهداف المسطحة التي يقل طولها عن 15 مم حيث لا يمكن تركيب المجسات القياسية.
