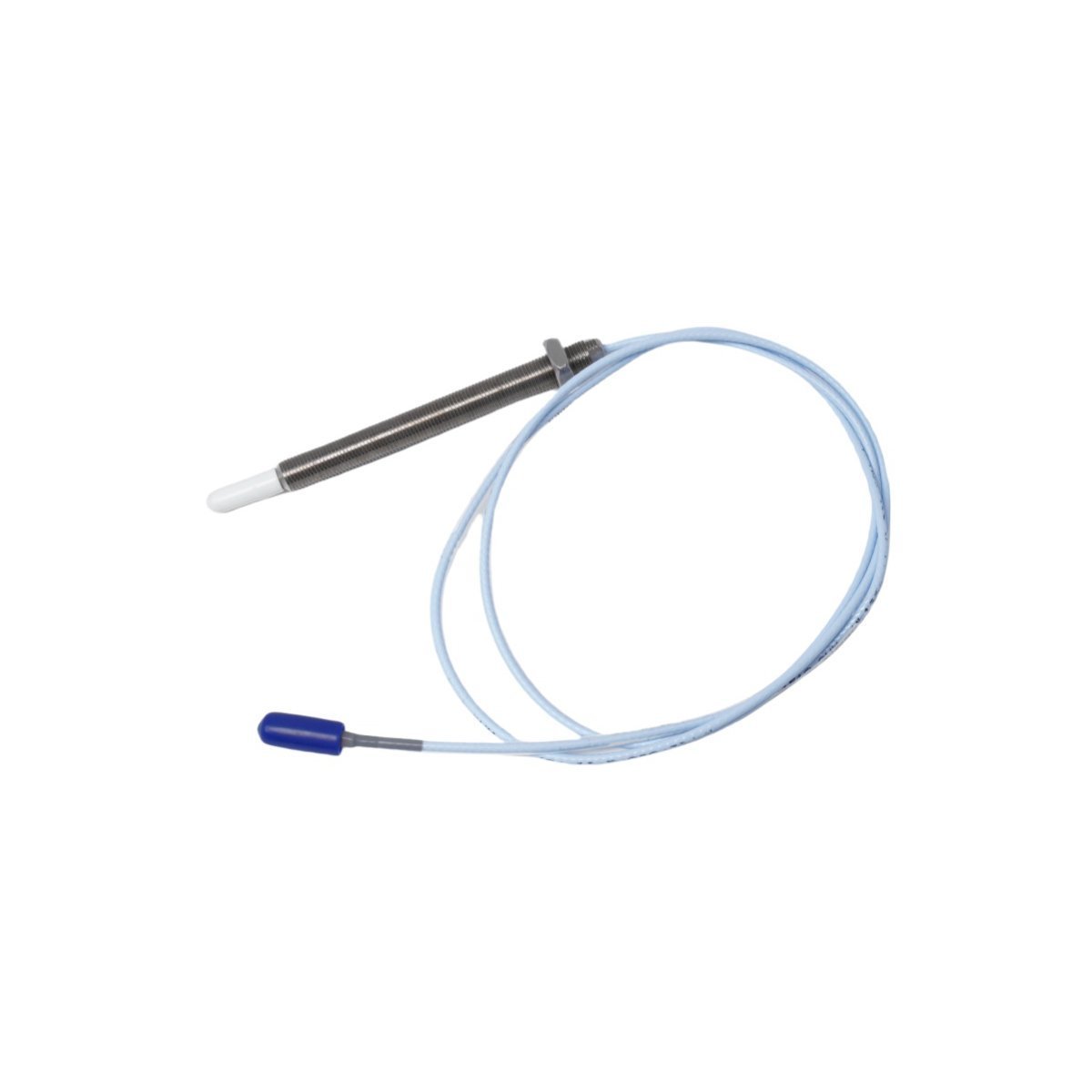

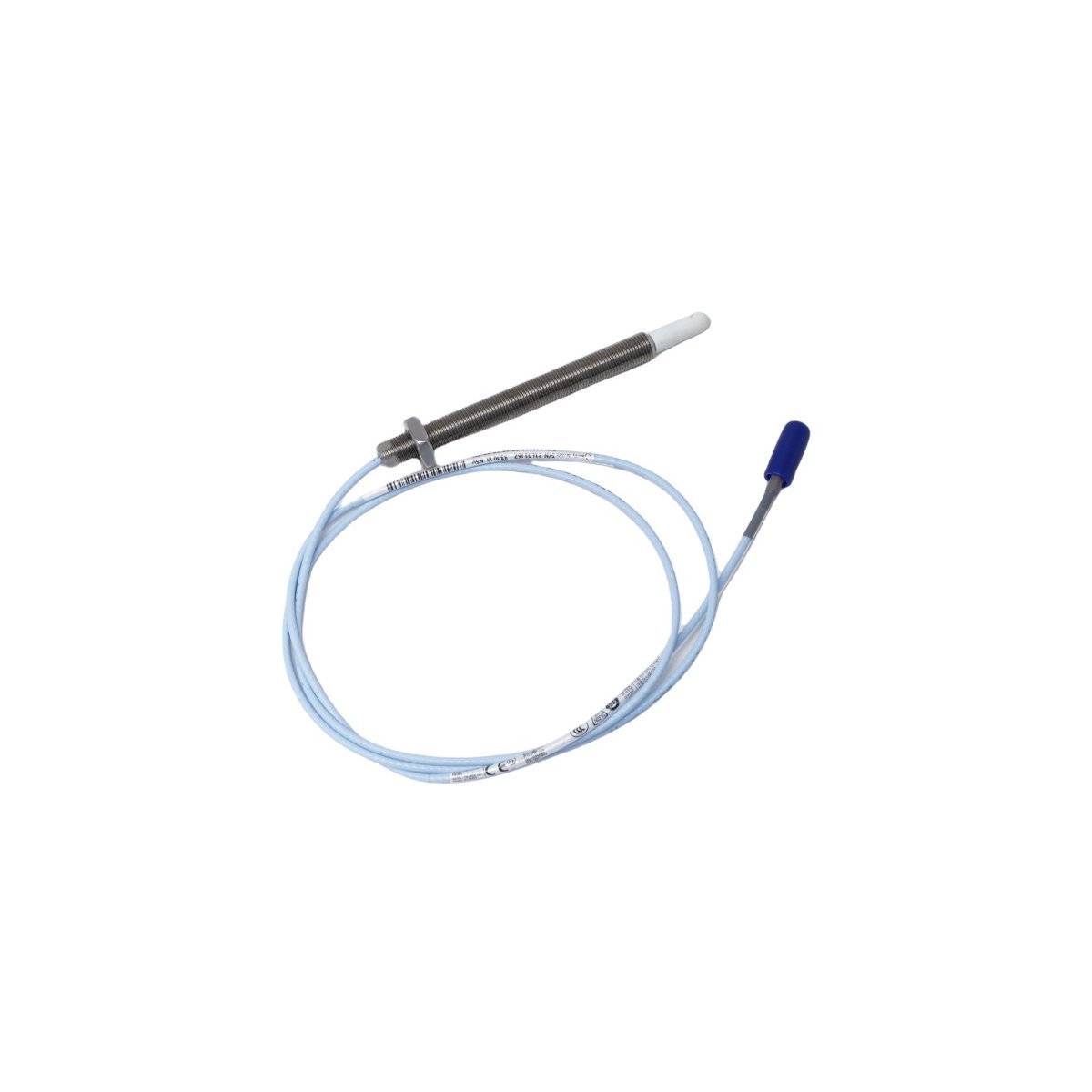

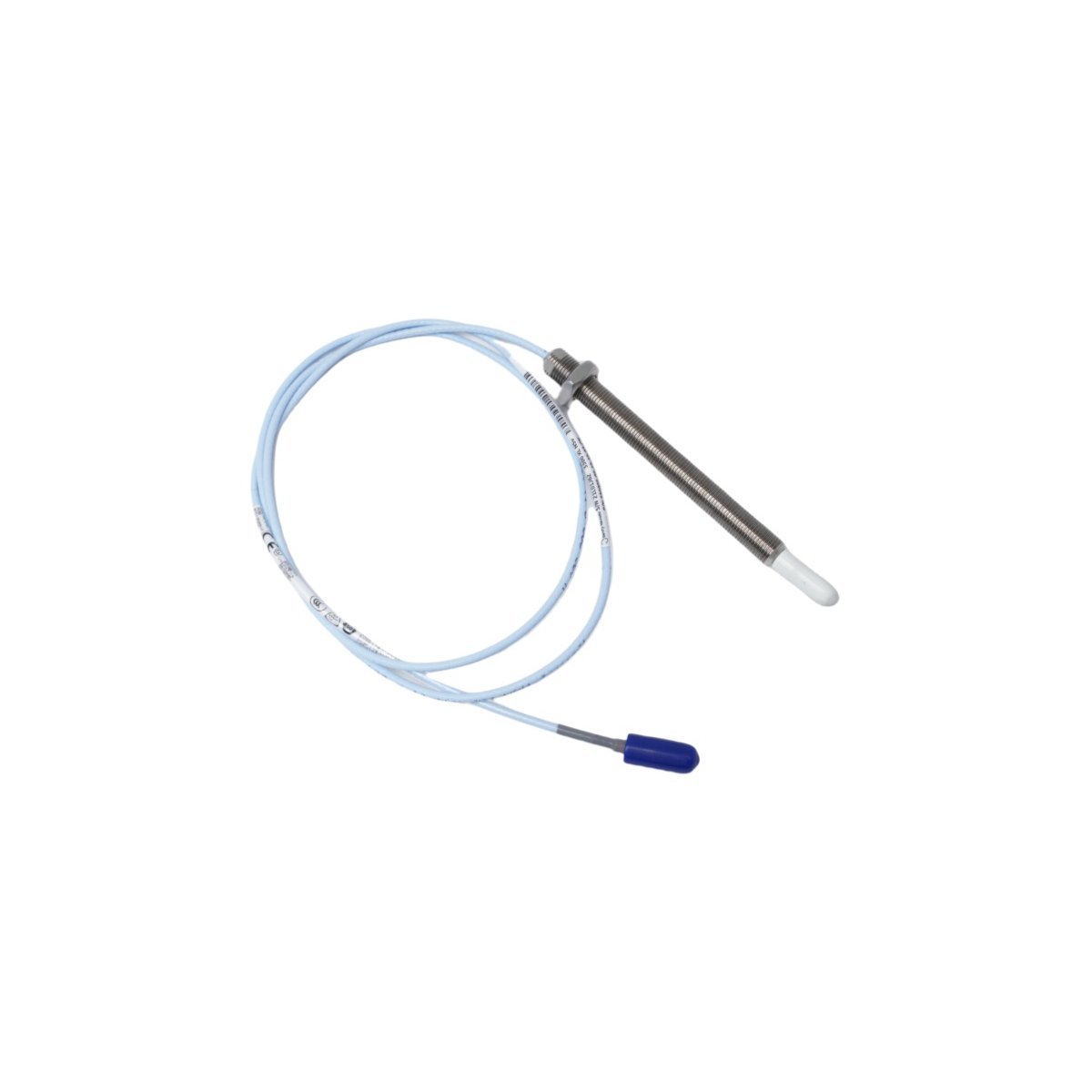

يعمل Bently Nevada 330905-00-10-05-02-05 كمسبار تقارب أساسي 330905 يُستخدم لتنفيذ قياسات إزاحة العمود غير المتصلة والاهتزازات الديناميكية عبر منصات 3300 NSv. تم تكوينه للتركيب الموجه نحو التشكيلات الميكانيكية الصغيرة أو الخلوصات المستهدفة المحدودة، حيث يُصدر الجهاز حقولًا عالية التردد لتيارات الدوامة الراديوية لتتبع المسافات بالنسبة لسطح عمود محمل ذي طبقة سائلة، وتحويل الشذوذات السطحية الميكانيكية إلى حلقات تتبع تناظرية قابلة للقراءة.

مصفوفة تكوين اللاحقات

• 330905: مسبار تقارب 3300 NSv، خيط 1/4-28 UNF، بدون درع.

• -00: خيار طول الغلاف غير الملولب الذي يشير إلى 0.0 بوصة.

• -10: خيار طول الغلاف الملولب الذي يشير إلى 1.0 بوصة.

• -05: خيار طول النظام الكلي الذي يشير إلى 0.5 متر (1.6 قدم).

• -02: خيار موصل ClickLoc محوري مصغر مع عزل مقاوم للسوائل.

• -05: خيار موافقة الوكالة الذي يحدد شهادات مناطق خطرة دولية متعددة (ATEX، IECEx، CSA).

مواصفات الجهاز

قياس مسبار تيار الدوامة وتحسين ديناميكيات الدوار

يُحدد الاستجابة الكهرومغناطيسية عالية التردد لهندسة طرف 5.0 مم دقة معايرة مسبار تيار الدوامة للنظام. تتطلب حلقات المجال تعديلًا دقيقًا للمسافات المادية لتحقيق هدف التحقق من جهد الفجوة (-10 فولت تيار مستمر) عبر أطراف الإشارة الخام قبل تكوين حلقة المراقبة التشغيلية. تضمن المعايرة الميكانيكية الصحيحة التتبع الخطي أثناء أحداث ديناميكيات الدوار المعقدة مع ضمان القمع المناسب للتداخل بين مسارات المستشعرات الشعاعية المتقاربة.

معلومات الطلب

• مجموعة مسبار تقارب Bently Nevada 330905-00-10-05-02-05 واحدة (1)

• كم عازل موصل واجهة محوري مصغر ClickLoc واحد (1)

• وثائق بروتوكول الاختبار المباشر من المصنع تسجل معلمات خطية المعايرة

إرشادات التركيب الميداني

• قم بربط جسم المسبار 1/4-28 UNF في مجموعة الحامل الداخلي المشغل آليًا، مع مراقبة عمق الإدخال الفعلي باستخدام حلقة مقياس فولتميتر رقمي خارجي.

• تحقق من أن خرج مستشعر التقارب يسجل إحداثي التحقق من فجوة -10 فولت تيار مستمر القياسي قبل إحكام ربط الأقفال الرئيسية.

• أحكم ربط صامولة القفل السداسية الرئيسية بحد أقصى لعزم دوران يبلغ 5.1 نيوتن متر لمنع تشوه الخيط أو الفشل الهيكلي الداخلي.

• حافظ على منطقة خالية بحد أدنى 10 مم بالنسبة للهياكل المعدنية المجاورة للقضاء على تداخل الفجوة الجانبية من تغيير مقاييس عامل القياس المصنعي.

• وجّه خط الكبل المحوري المدمج بطول 0.5 متر إلى شبكات القنوات الواقية المحددة، وقم بتوصيل دروع الكابل فقط بطرف التأريض الرئيسي لرف الأجهزة الوجهة.

معلومات التسليم

وقت التسليم: 2-7 أيام عند الانتهاء من الدفع، يتم التوجيه عبر مسارات الشحن الجوي الدولية الممتازة عبر DHL أو FEDEX أو UPS. يتم إغلاق كتل الأجهزة السلبية للمسبار داخل حواجز تغليف صناعية مضادة للكهرباء الساكنة ومقاومة للرطوبة وذات جدران سميكة لحماية الواجهات الكهربائية الصغيرة ClickLoc من التلوث السطحي. تتميز صناديق الشحن الرئيسية ببناء مموج مزدوج الجدران معزز ومجهز بهياكل رغوية مخصصة لامتصاص الصدمات للحفاظ على التفاوتات المادية الدقيقة للمصنع أثناء حلقات النقل الدولية.

الأسئلة المتكررة

س: هل يمكن لمسبار التقارب هذا بطول 0.5 متر الاتصال مباشرة بمستشعر 3300 NSv Proximitor بدون كابل تمديد؟

ج: لا. يتطلب مسبار بطول 0.5 متر الاتصال بكابل تمديد 3300 NSv مطابق (عادةً 4.0 متر أو 6.5 متر) لتلبية الطول الكهربائي الإجمالي للنظام المحدد بواسطة وحدة مستشعر Proximitor الوجهة. يؤدي الاتصال المباشر إلى تعطيل شبكة المعاوقة المعايرة، مما يؤدي إلى إتلاف قياس مسبار تيار الدوامة.

س: ما هو سلوك الخرج الذي يحدث إذا واجه خط الكبل المحوري الميداني حالة ماس كهربائي؟

ج: يؤدي ماس كهربائي عبر المسار المحوري إلى انخفاض جهد خرج مستشعر Proximitor نحو 0 فولت تيار مستمر. يلتقط جهاز المراقبة الوجهة هذا الانخفاض غير الطبيعي في المستوى ويقوم تلقائيًا بتشغيل حالة عطل إشارة "غير موافق" لتعطيل حلقات التعثر في الاتجاه الهابط.

س: هل هذا المسبار 3300 NSv المحدد متوافق مع كابلات التمديد القياسية من سلسلة 3300 XL أو وحدات Proximitor؟

ج: لا. تستخدم سلسلة 3300 NSv معلمات ضبط كهربائية مميزة وهندسات طرف بديلة بالنسبة لسلسلة 3300 XL. يؤدي خلط المكونات عبر السلسلة إلى تعريض معايرة حلقة المستشعر للخطر ويتسبب في إشارة وحدة التشغيل إلى عطل نظام ثابت.
