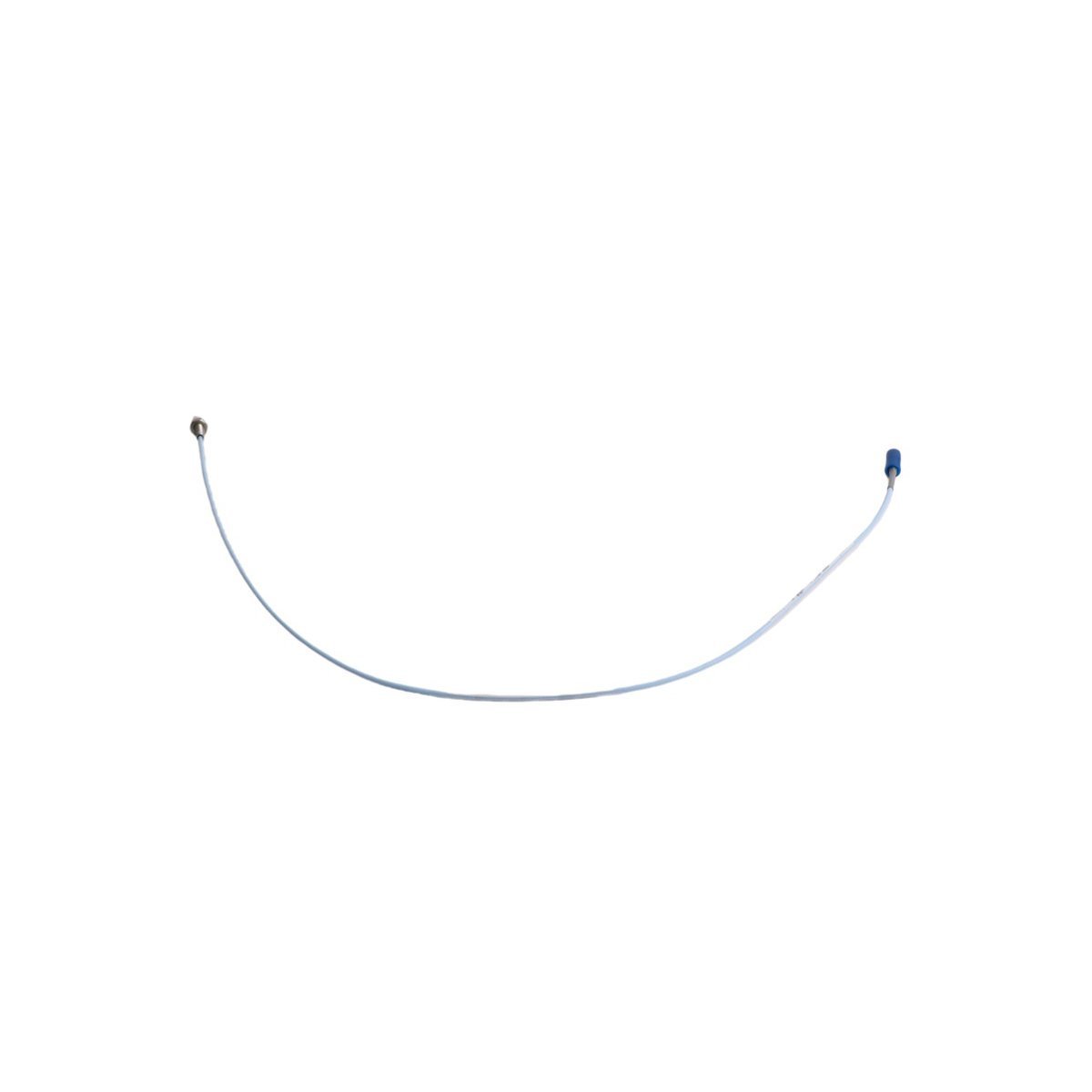

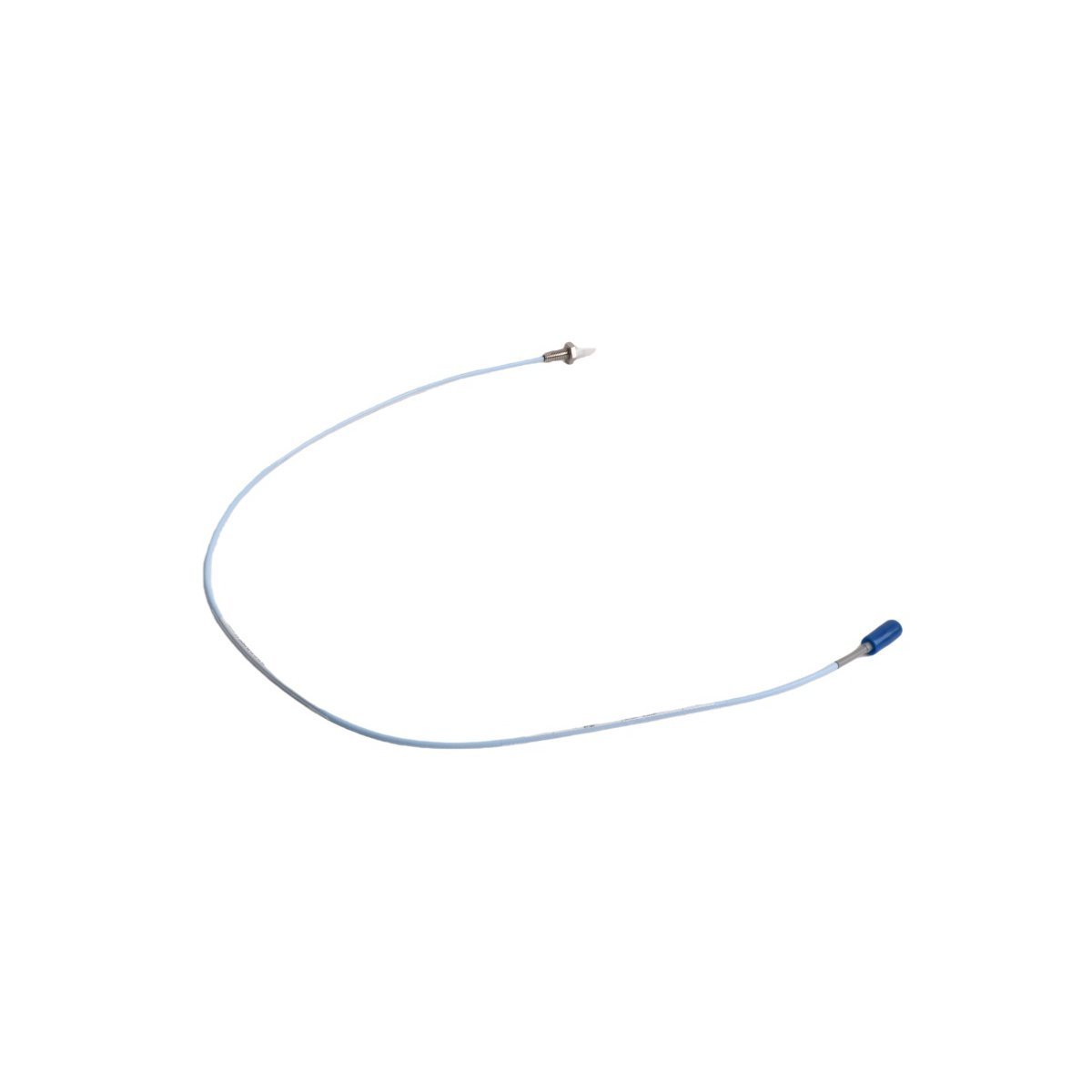

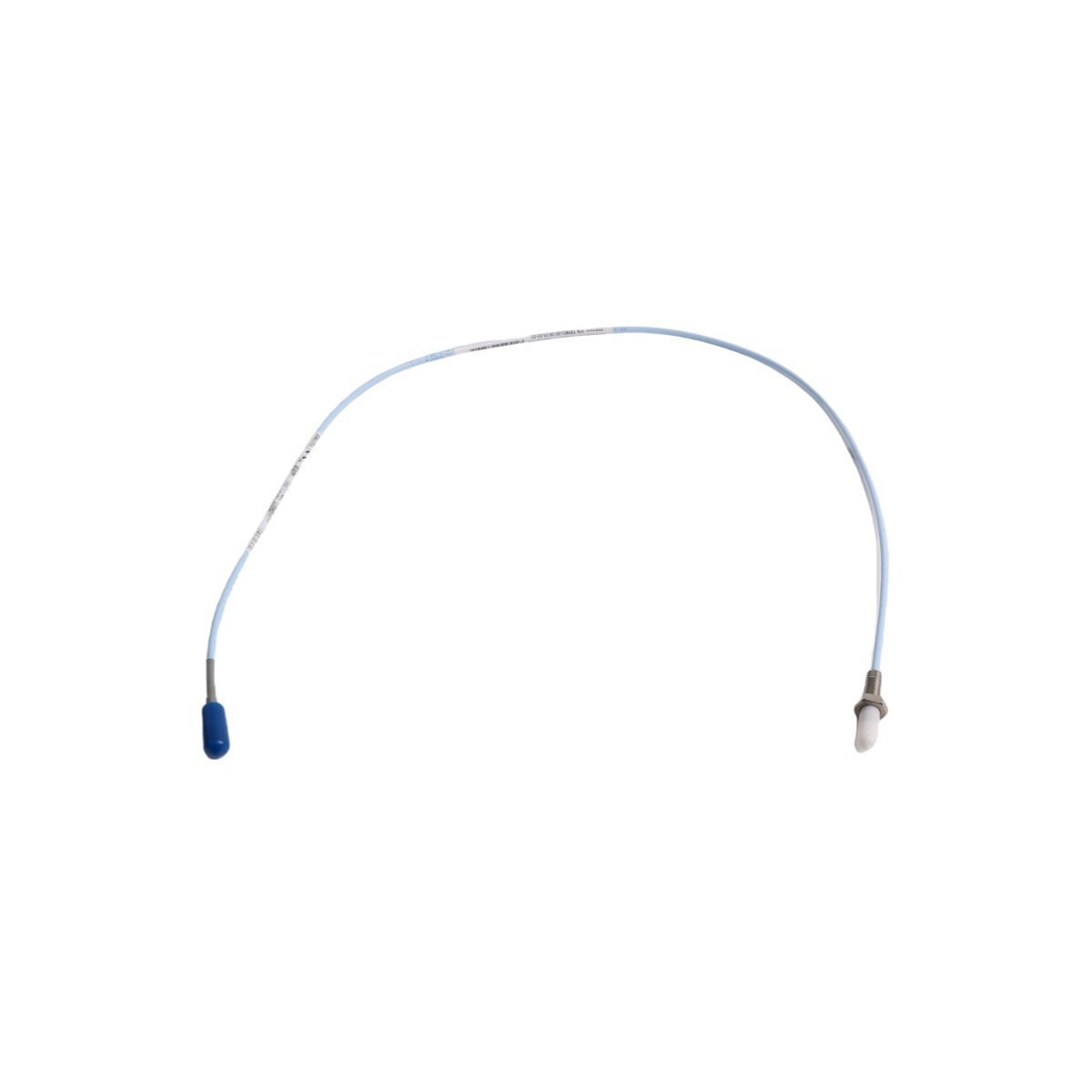

يعمل Bently Nevada 330901-00-40-10-02-00 كمسبار تقارب أساسي 330901 يُستخدم لتنفيذ قياسات إزاحة العمود والاهتزاز الديناميكي بدون تلامس عبر منصات 3300 NSv. تم تكوينه لتركيبات ذات خلوص محدود وأهداف صغيرة القطر، حيث يقوم الجهاز بعرض مجال تيار دوامي عالي التردد على سطح الدوار الهدف، مع ربط التغيرات الدقيقة في القرب بحلقة تتبع تناظرية قابلة للقراءة بواسطة وحدة 3300 NSv Proximitor المطابقة.

توزيع مصفوفة اختيار المحول

• 330901: مسبار تقارب 3300 NSv، جسم ملولب 1/4-28 UNF، بدون درع.

• -00: خيار طول الغلاف غير الملولب الذي يشير إلى 0.0 بوصة.

• -40: خيار طول الغلاف الملولب الذي يشير إلى 4.0 بوصة.

• -10: خيار الطول الكلي للنظام الذي يشير إلى 1.0 م (3.3 قدم).

• -02: خيار موصل ClickLoc متحد المحور مصغر مع عزل مقاوم للسوائل.

• -00: خيار موافقة الوكالة الذي يحدد عدم وجود شهادات للمناطق الخطرة.

جدول المعلمات الهندسية

التحقق من جهد الفجوة وتتبع ديناميكيات الدوار

تحدد هندسة الطرف المتخصصة التي يبلغ قطرها 5.0 مم للموديل 330901-00-40-10-02-00 دقة قياس مسبار التيار الدوامي للنظام عند تقييم الأهداف الفيزيائية الضيقة. تتطلب إجراءات المعايرة الميدانية مراقبة مستمرة لحلقات الجهد لتعيين هدف ثابت للتحقق من جهد الفجوة (أهداف -10 VDC) في مركز المسار الخطي البالغ 1.5 مم. يحافظ هذا المحاذاة الهندسية على سلامة قياسات القياس على الرغم من الاختلافات الحرارية العالية، مما يلغي الانجراف الأساسي أثناء تسلسلات ديناميكيات الدوار المتقلبة ويحافظ على كبح قوي للتداخل بين أزواج المسابير الشعاعية أو المحورية المتجاورة.

قائمة المكونات الظاهرة

• وحدة مسبار تقارب ملولب Bently Nevada 330901-00-40-10-02-00 1/4-28 UNF واحدة

• غلاف عزل واقي لموصل واجهة متحد المحور مصغر ClickLoc واحد

• بطاقة معايرة فحص المصنع توثق معلمات المعاوقة الأساسية

إرشادات المحاذاة الميكانيكية والكابلات

• قم بربط جسم المسبار 1/4-28 UNF في فتحة غلاف الآلة أو الدعامة الداخلية، مع تتبع عمق الإدخال بحلقة مقياس فولتميتر رقمي خارجي موصل بنقاط اختبار Proximitor.

• أوقف الضبط الميكانيكي فورًا عندما تصل الحلقة الكهربائية الخام إلى إحداثي مركز التحقق من الفجوة القياسي -10 VDC.

• قم بشد صامولة القفل السداسية الأساسية بحد أقصى قدره 5.1 نيوتن متر لمنع تشوه الخيط أو التلف الهيكلي للغلاف البالغ 4.0 بوصة.

• تحقق من وجود مساحة خلوص لا تقل عن 10 مم حول الطرف البالغ 5.0 مم لمنع التداخل أو تداخل الفجوة الجانبية من تغيير منحنيات عامل القياس في المصنع.

• وجه الخط الكابل المحوري المتكامل بطول 1.0 متر إلى شبكات القنوات الواقية المعدنية المخصصة، وقم بتوصيل دروع الكابل حصريًا عند نقطة تأريض هيكل رف أداة التتبع.

لوجستيات الإرسال والتعبئة الواقية

وقت التسليم: 3-5 أيام عند الانتهاء من الدفع، يتم التنفيذ عبر مزودي خدمات الشحن الجوي المميزين بما في ذلك DHL أو FEDEX أو UPS. يتم وضع عناصر التتبع السلبية داخل صفائح تغليف صناعية مضادة للكهرباء الساكنة ومحكمة الغلق ومقاومة للرطوبة لحماية وصلات ClickLoc المصغرة الداخلية من التلوث البيئي. تستخدم حاويات الشحن صناديق مموجة مزدوجة الجدار جنبًا إلى جنب مع هياكل رغوية مخصصة لامتصاص الصدمات للحفاظ على التفاوتات الفيزيائية الدقيقة في المصنع أثناء النقل.

الأسئلة المتكررة

س: هل يمكن لمسبار التقارب 3300 NSv هذا العمل مع كابل تمديد قياسي من سلسلة 3300 XL ووحدة Proximitor؟

ج: لا. تستخدم سلسلة 3300 NSv خصائص ضبط كهربائي وتكوينات طرفية بديلة بالنسبة لمنصة 3300 XL. يؤدي خلط المكونات عبر السلسلة إلى تعطيل قياس مسبار التيار الدوامي، ويمنع التحقق الناجح من جهد الفجوة، ويتسبب في إشارة وحدة التشغيل إلى وجود عطل مستمر.

س: ما هو مؤشر الجهد الذي يسجله النظام إذا تم قطع كابل المسبار أو تمزقه؟

ج: الدائرة المفتوحة في المسار المحوري تدفع دائرة المشغل إلى التشبع بالجهد، مما يدفع الطرف الإخراج إلى حوالي -21 VDC. يقوم الشاشة الوجهة بالإبلاغ عن هذا المستوى الشديد كحالة عطل "غير موافق".

س: هل يمكن تقصير كابل المسبار البالغ 1.0 متر في الميدان ليتناسب مع صناديق الوصلات القصيرة؟

ج: لا. يؤدي قطع الطول أو تعديله إلى تغيير السعة الحلقية الفيزيائية والمحث. هذا يبطل معايرة قياس مسبار التيار الدوامي في المصنع ويمنع النظام من القراءة بشكل صحيح.
