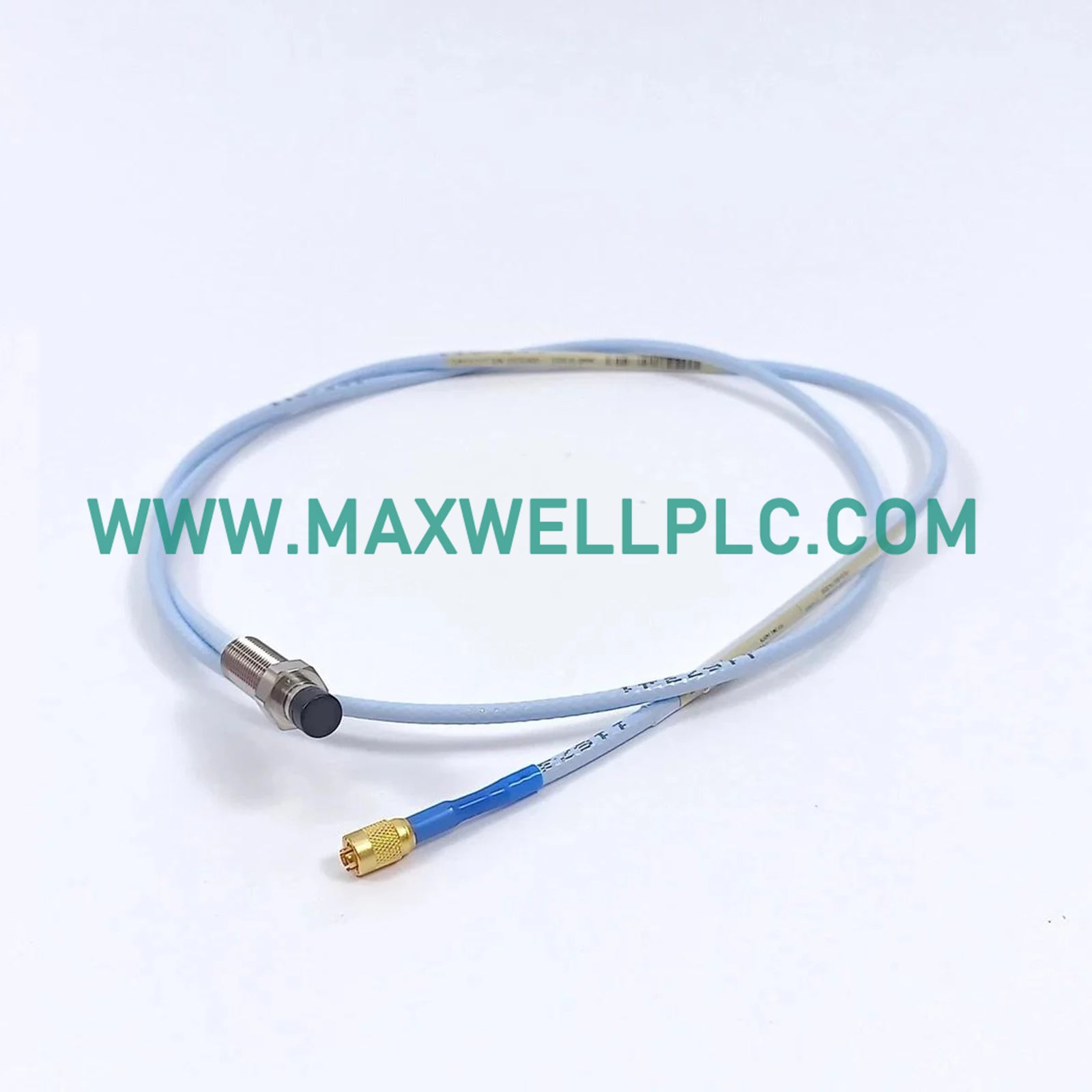

تم تكوين Bently Nevada 330901-00-10-02-00-02 (مسبار التقارب 330901-00-10-02-00-02 3300 NSv) لقياس الاهتزازات غير المتصلة وقياس الموضع في أطر حماية الآلات، ويوفر هذا المسبار تنفيذًا ماديًا/كهربائيًا مباشرًا.

تجزئة رقم الجزء ومصفوفة التكوين

• تعيين النموذج الأساسي: 330901 (مسبار 3300 NSv)
• خيار الطول غير الملولب: 00 (0.0 بوصة)
• خيار الطول الكلي للحافظة: 10 (1.0 بوصة)
• خيار الطول الإجمالي: 02 (1.0 متر / 39 بوصة)
• خيار الموصل: 02 (كابل قياسي بموصل محوري مصغر ClickLoc)
• خيار موافقة الوكالة: 00 (موافقات متعددة)
• هندسة السلسلة: Bently Nevada 3300 XL NSv

مواصفات الجهاز

ديناميكيات الدوار والتحقق من جهد الفجوة

يعتمد التشغيل الصحيح لنظام المحول على معايرة مسبار تيار إيدي الدقيقة لضمان استجابة خطية عبر نطاق القياس. يجب على الفنيين الميدانيين إجراء التحقق من جهد الفجوة أثناء الإعداد الأولي، مستهدفين نقطة ضبط تشغيل اسمية تبلغ -10 VDC (ضمن نطاق -9 VDC إلى -11 VDC) لوضع محور العمود بشكل صحيح ضمن المنطقة الخطية. يعتمد تحليل ديناميكيات الدوار على نقل الإشارة الدقيق، مما يتطلب تقنيات قمع تداخل الإشارة (cross-talk) صارمة وتأريضًا مناسبًا للقضاء على التداخل الكهرومغناطيسي بين قنوات المسبار المتجاورة في معماريات مراقبة الآلات عالية السرعة.

معلومات الطلب

• 1 × مجموعة طرف مسبار التقارب 330901 NSv
• 1 × كابل محوري مدمج مع موصل ClickLoc
• 1 × وثائق الامتثال المصنعية

إرشادات التثبيت الميكانيكي وتوصيل الكابلات

• تركيب المسبار: قم بربط المسبار 1/4-28 UNF بشكل عمودي على السطح المستهدف، باستخدام عمق تعشيق لولبي مناسب لضمان الاستقرار الهيكلي تحت ظروف الاهتزاز العالي.
• صيانة الخلوص: تأكد من وجود خلوص مادي كافٍ حول طرف المسبار لمنع التداخلات غير المقصودة مع الهدف أو تأثيرات الحافة أثناء القياسات الشعاعية والمحورية.
• الحماية والتأريض: قم بتوجيه الكابلات المحورية عبر قنوات معدنية مخصصة، مع الحفاظ على خطوط الإشارة معزولة عن أسلاك الطاقة عالية الجهد لمنع الضوضاء الكهربائية المحفزة.
• حماية الموصل: قم بتأمين جميع وصلات ClickLoc بإحكام لمنع تسرب الرطوبة والزيت من تلويث مسار الإشارة الكهربائية.

الأسئلة المتكررة

• هل يدعم مسبار التقارب هذا التبديل الساخن المباشر أثناء التشغيل؟

  لا، يتطلب استبدال المسابر أو أسلاك النظام إيقاف تشغيل النظام بالكامل لمنع الانتقالات الكهربائية وإنذارات الآلات الخاطئة.

• ما هي الوظيفة الأساسية لنظام محول 3300 XL NSv؟

  يقيس النظام الاهتزاز الشعاعي الساكن والديناميكي، وموضع الدفع المحوري، وسرعة دوران العمود في الآلات الدوارة.

• لماذا يعد التحقق من جهد الفجوة أمرًا بالغ الأهمية أثناء الإعداد الأولي؟

  يضمن استهداف جهد فجوة -10 VDC أن يعمل المسبار بدقة ضمن المنطقة الخطية من منحنى استجابة الجهد مقابل المسافة.

• هل يمكن لهذا المسبار أن يحل محل معماريات أنظمة المحولات القديمة؟

  نعم، تم تصميمه ليحل محل أنظمة 3300 RAM القديمة وأنظمة محولات سلسلة 3000 أو 7000 190 عند استخدامه مع مكونات NSv المتوافقة.

• ما هي الاحتياطات التي تمنع تداخل الإشارة (cross-talk) بين المسابر المتجاورة؟

  يمنع الحفاظ على مسافة فصل مادية مناسبة بين أطراف المسابر واستخدام درع معدني مؤرض الاقتران الكهرومغناطيسي.

• هل طرف المسبار مصنف لبيئات التشغيل ذات درجات الحرارة العالية؟

  نعم، يتحمل طرف المسبار درجات حرارة تشغيل تصل إلى +177 درجة مئوية، مما يجعله مناسبًا لتطبيقات التوربينات الصناعية الصعبة.

• ما الذي يسبب الارتفاعات المفاجئة غير المنتظمة في خرج جهاز مراقبة التقارب؟

  عادةً ما تنتج الارتفاعات المفاجئة غير المنتظمة عن التذبذب الميكانيكي، أو الخدوش السطحية على العمود، أو الأجهزة التركيبية المفكوكة، أو تدهور درع الكابل.

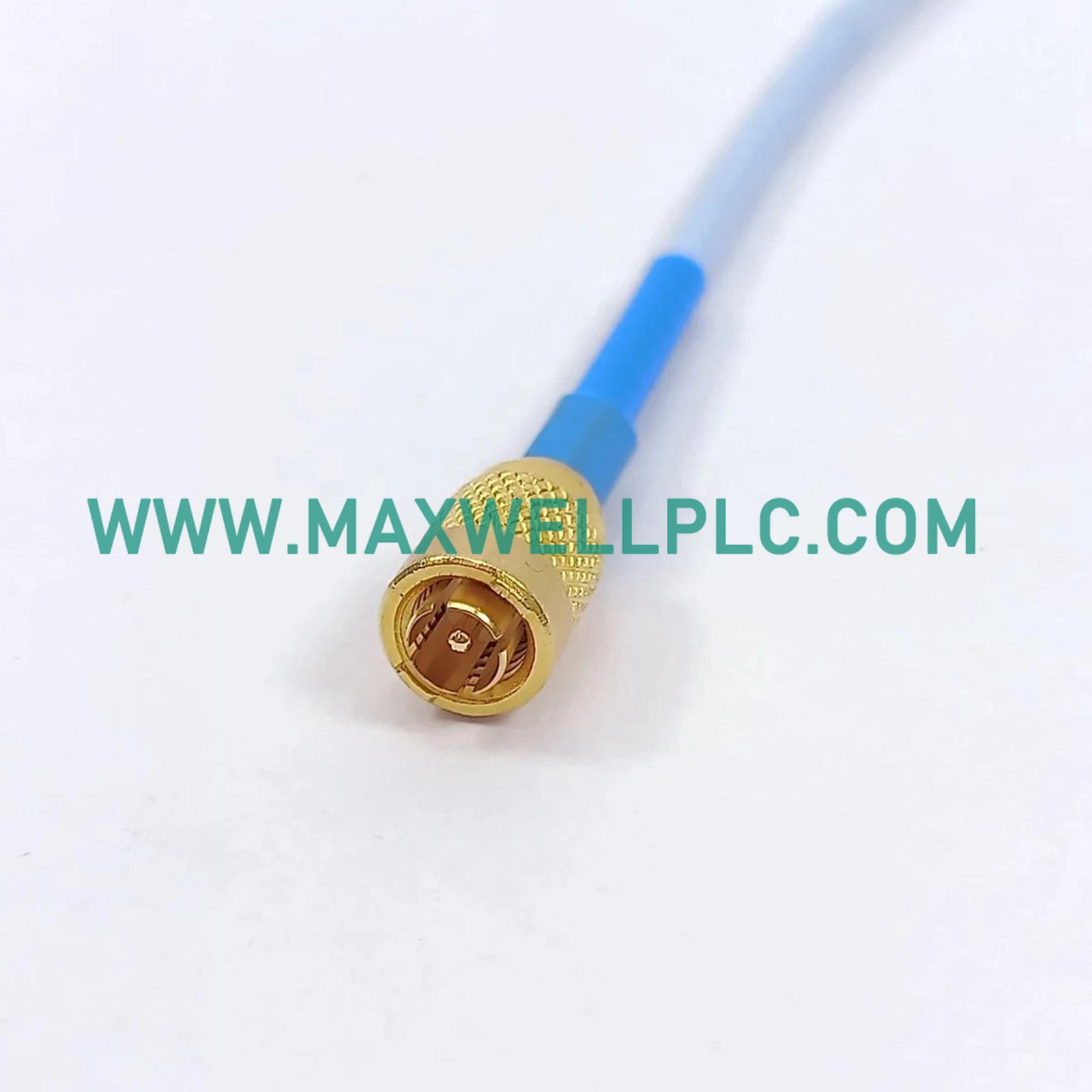

• كيف يجب تأمين موصلات ClickLoc أثناء التثبيت؟

  ادفع ولف الموصلات المطلية بالذهب حتى تثبت بإحكام في مكانها، وتجنب الإفراط في الشد مع ضمان الختم البيئي.
