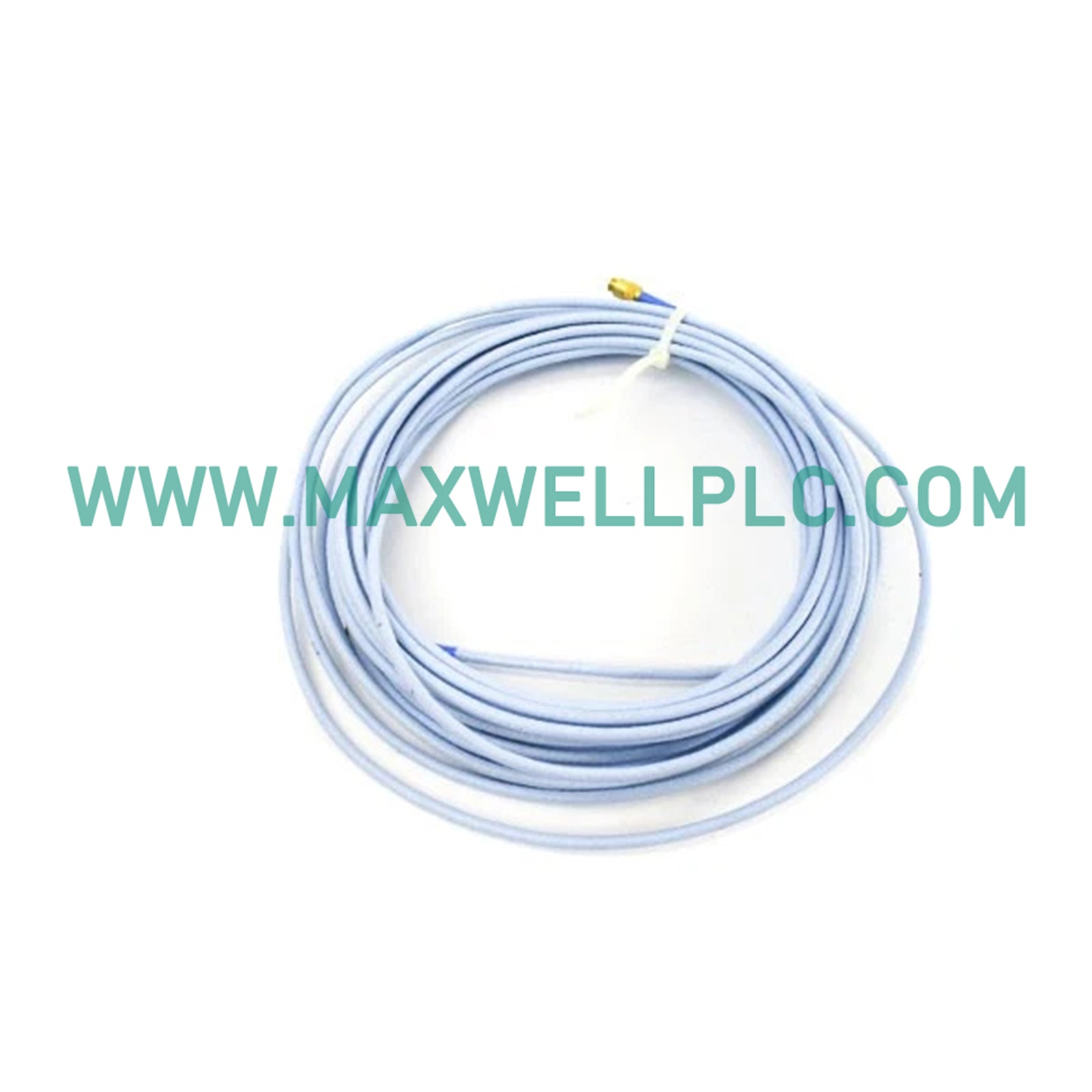

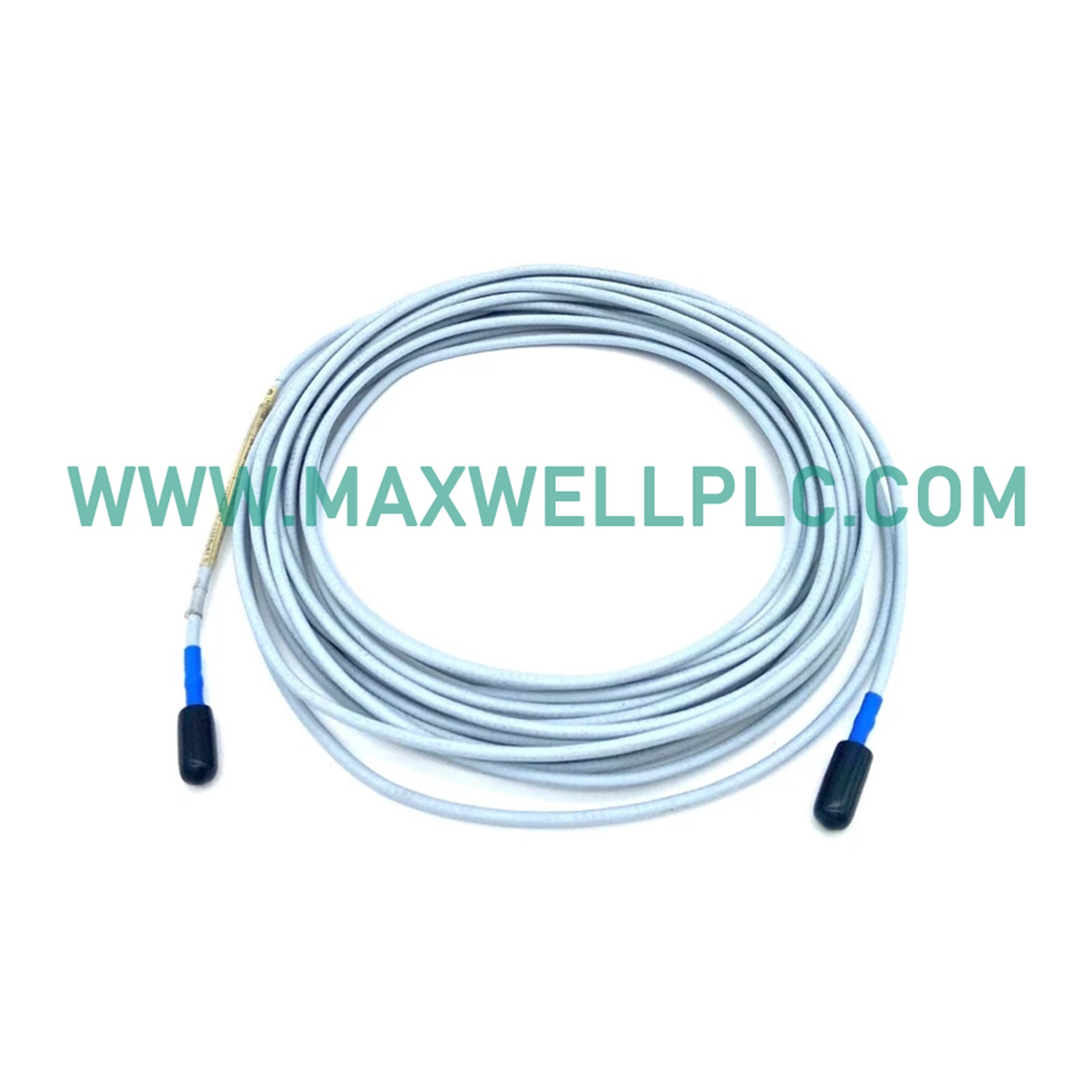

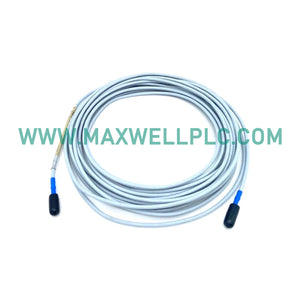

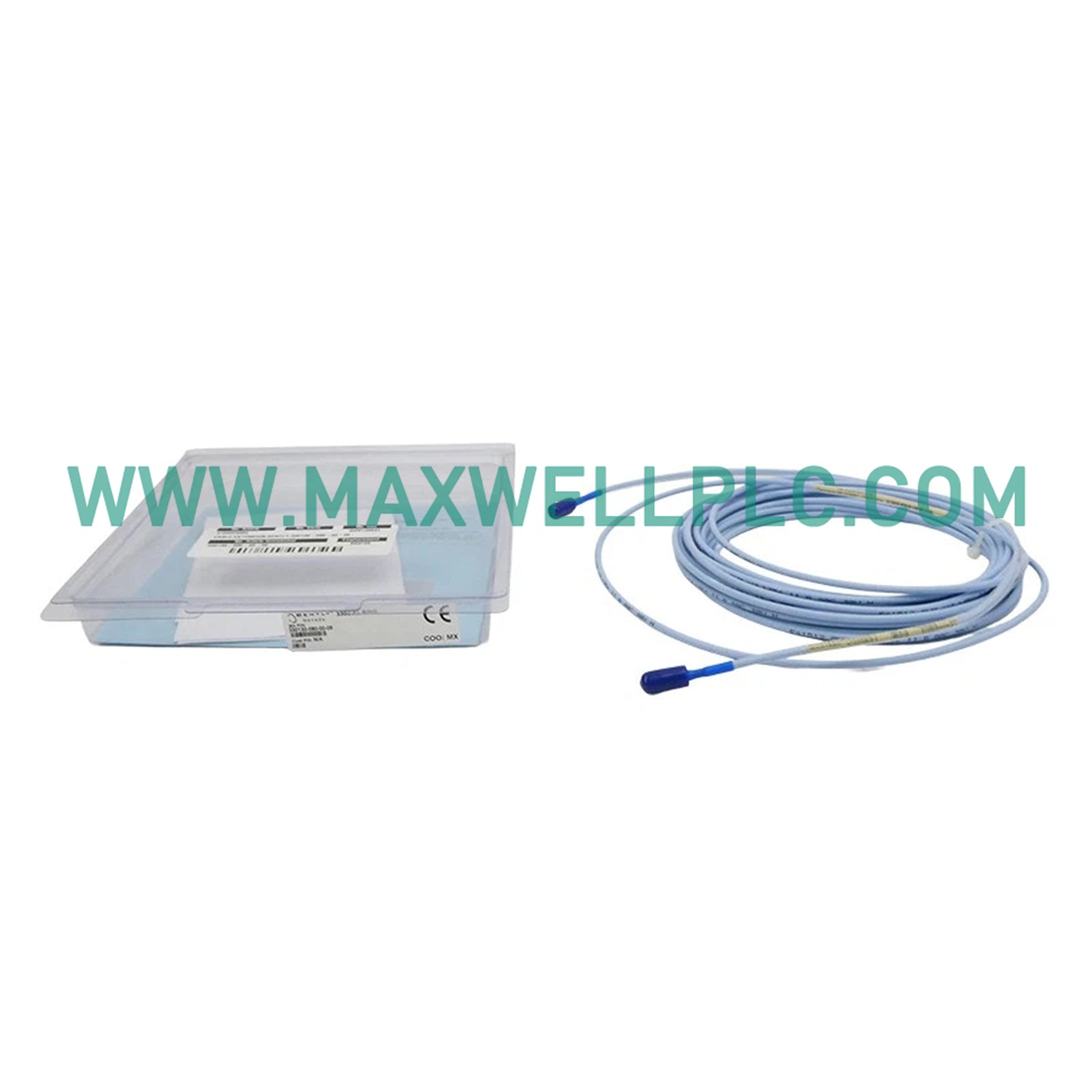

تم تكوين محول Bently Nevada 330881-28-06-155-03-02، والمُدرج أيضًا تحت اسم 330881 3300 XL NSV Proximity Transducer، لمراقبة الإزاحة الدقيقة وتحليل اهتزاز العمود في الآلات الصناعية الدوارة، ويعمل كمكون أجهزة مخصص لقياس القرب بالتيار الدوامي ضمن أطر حماية الآلات.

تفصيل اللاحقة ومصفوفة النموذج

• رقم الطراز الأساسي: 330881 (مجموعة محول 3300 XL NSV PROXPAC XL)
• سلسلة الكتالوج الكاملة: 330881-28-06-155-03-02
• التهيئة المترية: تتضمن سننًا مترية ومعلمات تصميم الأبعاد
• نطاق التطبيق: قياس الاهتزاز غير الملامس والموضع المحوري على أهداف عمود معدنية متخصصة

مواصفات الأجهزة

ديناميكيات الدوار وآليات قياس المحول

• قياس مسبار التيار الدوامي: تُثير دائرة الترددات الراديوية عالية التردد ملف المسبار، مما يولد خرج جهد خطي يتناسب مع مسافة الفجوة الهوائية بين طرف المستشعر والسطح الموصّل للعمود الدوار.
• التحقق من جهد الفجوة: يجب على الفنيين التحقق من أن نقطة التشغيل الثابتة الأولية تصل إلى -10 VDC بالضبط باستخدام مقياس متعدد معاير أثناء المحاذاة الميكانيكية لضمان استجابة خطية عبر النطاق الديناميكي.
• قمع التداخل: يمنع العزل المكاني وتصميم التشكيل عالي التردد التداخل الكهرومغناطيسي عند تركيب عدة مجموعات قربية متجاورة على أغطية الآلات المشتركة.
• مراقبة ديناميكيات الدوار: يترجم الاهتزاز الشعاعي للعمود الميكانيكي، وإزاحة الموضع المحوري، وتغيرات السرعة إلى مدخلات كهربائية عالية الدقة لشاشات حماية الآلات المستمرة.

معلومات الطلب

• 1 x 330881-28-06-155-03-02 قاعدة مجموعة محول القرب PROXPAC XL
• 1 x طرف مسبار 3300 XL NSV مدمج ووحدة مستشعر Proximitor داخلية
• 1 x غطاء غلاف طرفي مرتبط، وبطانة تأريض، ومجموعة أدوات تثبيت مترية

إرشادات التركيب الميكانيكي

• حدود عزم الدوران للسكن: أحكم ربط المثبتات الهيكلية الداخلية والصواميل المترية وفقًا لحدود عزم الدوران الهندسية المحددة للحفاظ على الاستقرار تحت الاهتزاز التشغيلي المستمر.
• إعداد مسافة الفجوة: اضبط موضع المسبار الميكانيكي حتى يسجل خرج المقياس المتعدد جهدًا مستهدفًا ثابتًا يبلغ -10 VDC قبل تثبيت آليات القفل.
• توجيه القناة والكابلات: قم بإنهاء الأسلاك الميدانية من خلال غدد كبلات مترية معتمدة، مع إبقاء خطوط الإشارة مفصولة ماديًا عن أسلاك المحرك عالية الجهد لمنع اقتران الضوضاء.
• الامتثال للتأريض: تأكد من ربط دروع التأريض الداخلية وأغلفة السكن بشكل صحيح بمرجع تأريض الآلات للحفاظ على التوافق الكهرومغناطيسي.

الأسئلة المتكررة

• ما هو الوزن الاسمي الإجمالي لمجموعة PROXPAC XL المترية؟

  الوزن النموذجي للنظام يبلغ حوالي 1.44 كجم.

• ما هي بنية المسبار المدمجة في رمز هذا النموذج؟

  يستخدم تكوين مسبار قرب 3300 XL NSV مصممًا للأهداف المعدنية المتخصصة ومساحات التركيب المقيدة.

• ما هو جهد الفجوة الثابت المستهدف أثناء الإعداد الأولي؟

  يجب على المثبتين ضبط الموضع الميكانيكي حتى يسجل مقياس الإخراج قراءة -10 VDC.

• ما هو جهد الإمداد DC الذي يشغل مستشعر Proximitor الداخلي؟

  تعمل الوحدة على جهد إمداد DC سالب يتراوح بين -17.5 VDC و -26 VDC.

• ما هو معيار الخيط الذي يحكم هذا المتغير المحدد من الأجهزة؟

  يتضمن رقم الجزء هذا سننًا مترية ومعلمات تصميم الأبعاد.

• ما هو عامل القياس الذي يوفره خرج المحول؟

  يوفر عامل قياس تدريجي قياسي يبلغ 3.94 فولت/مم، أي ما يعادل 100 مللي فولت/ميل.

• ما هو نطاق درجة حرارة التشغيل البيئي المدعوم؟

  صُممت المجموعة لتعمل بشكل موثوق به في درجات حرارة محيطة تتراوح من -35 درجة مئوية إلى +85 درجة مئوية.

• ما هي معلمات الآلات الأساسية التي يراقبها المستشعر؟

  يتتبع اهتزاز الدوار الشعاعي، ومدارات العمود الديناميكية، وموضع الدفع المحوري.
