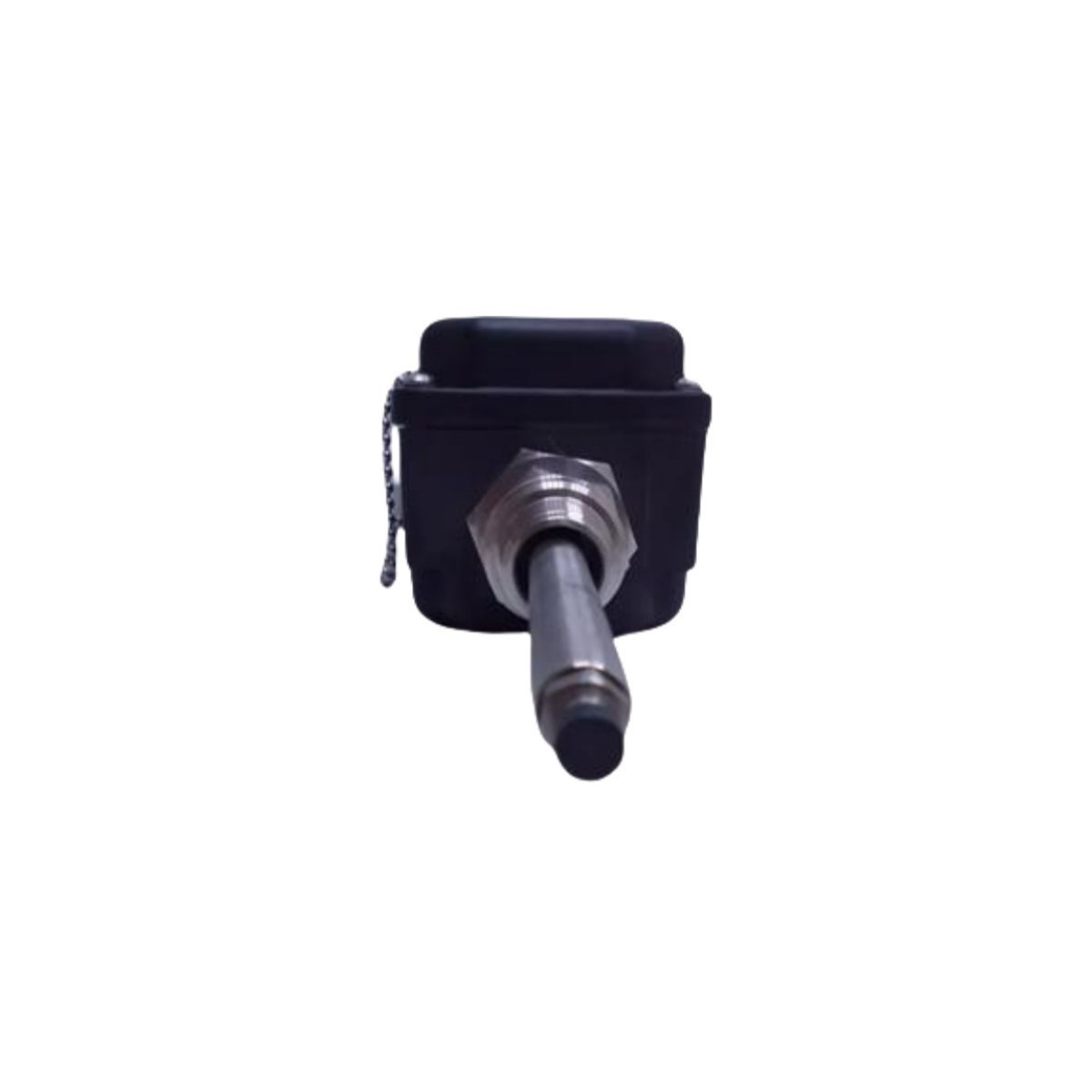

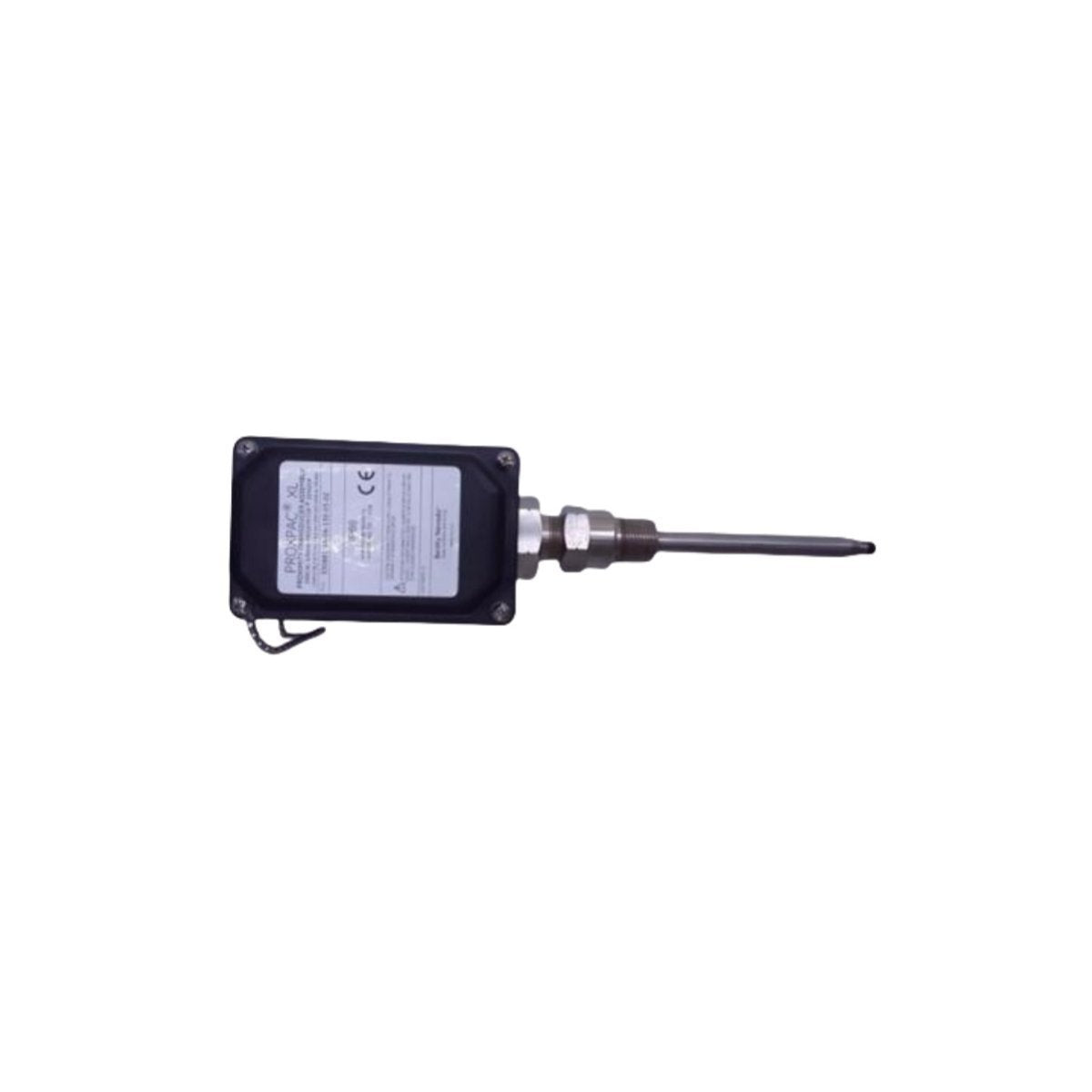

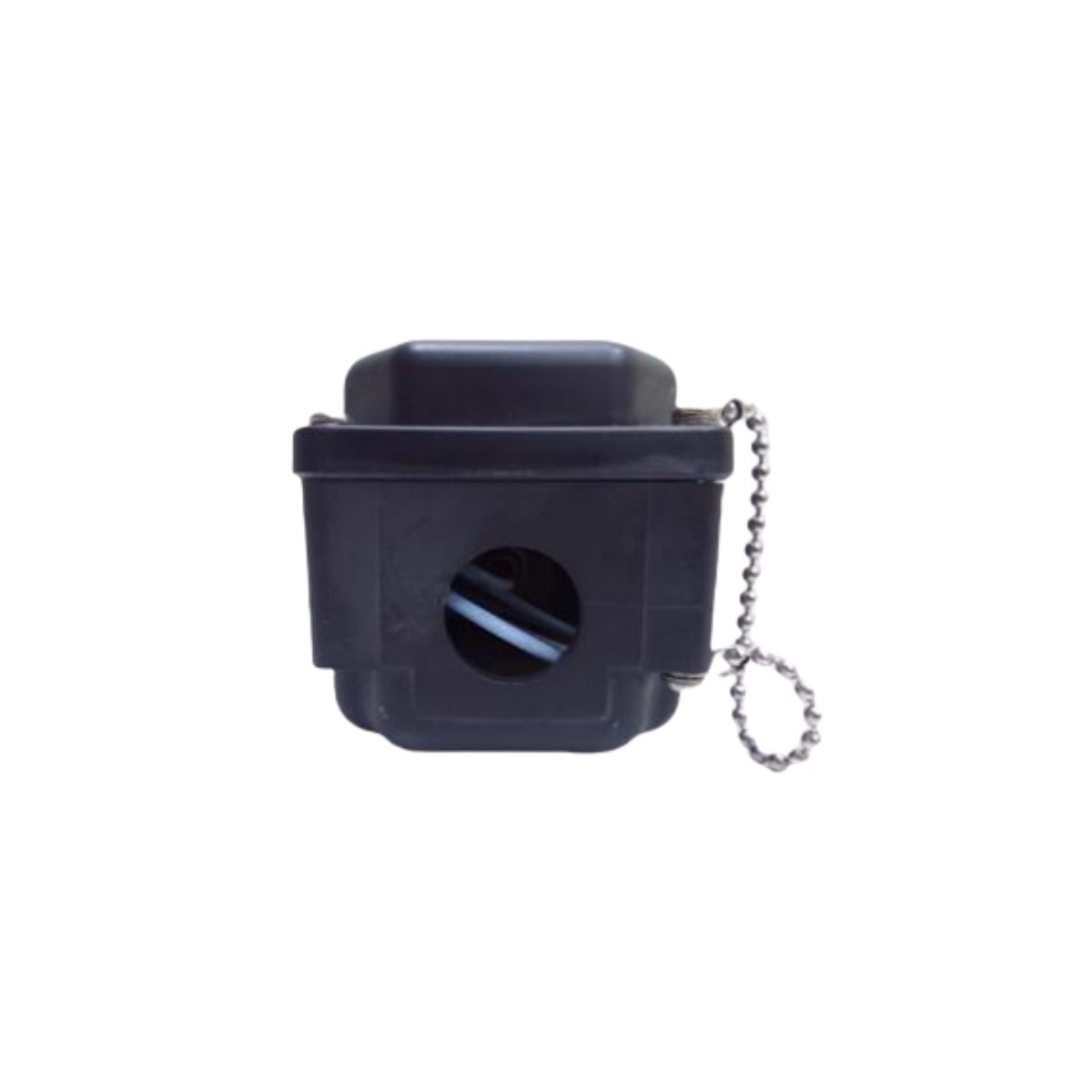

يعمل جهاز  Bently Nevada 330881-16-05-150-00-02، والمدرج أيضًا باسم  330881 Proximity Transducer، كمكون مادي مخصص لقياسات إزاحة العمود والاهتزاز والسرعة بدون تلامس ضمن مجموعات المراقبة من سلسلة PROXPAC XL.

مصفوفة تفاصيل الخيار

• 330881: مجموعة محول التقارب PROXPAC XL

• -16: خيار المسبار (مسبار 3300 XL 8 مم بخيط 3/8-24 UNF)

• -05: طول غير ملولب (0.5 بوصة)

• -150: الطول الكلي للحاوية (15.0 بوصة)

• -00: طول النظام الكلي (5.0 م / 16.4 قدم)

• -02: خيار اعتماد الوكالة (شهادات ATEX / IECEx / المناطق الخطرة في أمريكا الشمالية)

مصفوفة معلمات الأجهزة

قياس مسبار تيار الدوامة وقمع التداخل

تعمل المجموعة المتكاملة عبر قياس مسبار تيار الدوامة عالي التردد، وتعتمد على الخصائص المغناطيسية للفولاذ القياسي AISI 4140 لترجمة التقارب المادي إلى إشارة كهربائية متناسبة. عند تكوين دائرة Proximitor الداخلية الموجودة داخل غلاف PROXPAC المتخصص، يتطلب التحقق الميداني لديناميكيات الدوار اهتمامًا صارمًا بقمع التداخل. إذا تم تركيب أغلفة محولات متعددة متجاورة مباشرة على طول خط عمود مستمر، يجب أن تلتزم مسافة الفصل بقيود هندسية صارمة لضمان عدم تداخل حقول RF من أطراف المسبار 8 مم، مما قد يؤدي إلى ترددات اهتزاز وهمية أو أخطاء تتبع فجوة خاطئة على لوحة الأمان الخلفية.

قائمة محتويات طقم الأجهزة

• 1 × Bently Nevada 330881-16-05-150-00-02 مجموعة PROXPAC XL (تتضمن المسبار المتكامل، وآلية الغلاف، والإلكترونيات الداخلية)

• 2 × صواميل تثبيت مواسير شديدة التحمل

• 1 × حزمة مثبت عروة تأريض الغلاف الخارجي

• 1 × تقرير معايرة اختبار المصنع وشهادة اعتماد السلامة

تركيب ميكانيكي ومعايير التأريض

يتطلب تركيب غلاف PROXPAC XL تثبيتًا صارمًا بغلاف الآلة لمنع الرنين الهيكلي الخارجي من إدخال أخطاء إشارة إلى حلقة بيانات ديناميكيات الدوار. قم بربط المجموعة في منفذ التثبيت، وتتبع جهد فجوة التيار المستمر في الوقت الفعلي عند الكتلة الطرفية حتى الوصول إلى هدف معايرة -10.0 فولت تيار مستمر، مما يشير إلى نقطة المنتصف للنطاق الخطي. قم بتثبيت صواميل القفل الخارجية لتثبيت هذا الموضع الميكانيكي. يجب ربط الغلاف الخارجي المصنوع من الألومنيوم بالتأريض الهيكلي المحلي عبر عروة التأريض الخارجية باستخدام موصلات نحاسية لا تقل مساحتها عن 4 مم مربع. يجب تمرير كابلات إشارة المجال داخل مجرى مرن ومحكم للسوائل مخصص ومتصل بمحور الغلاف. يجب أن تظل دروع الكابل المحوري معزولة عن الجزء الداخلي للغلاف وتنتهي فقط عند مستوى التأريض للأجهزة في رف المراقبة لمنع تلوث إشارة القياس بسبب حلقات التأريض.

بروتوكولات التعبئة والنقل

يتم الشحن في غضون 2-7 أيام عند الانتهاء من الدفع، مع إدارة جميع عمليات التوجيه عبر خطوط الشحن العالمية المميزة لـ DHL/FEDEX/UPS. يتم شحن المنتج في عبوات صناعية مخصصة مضادة للكهرباء الساكنة تتميز بحاويات خارجية مموجة مزدوجة الجدران، وأكياس حاجزة للرطوبة، وأسرة رغوية من البولي إيثيلين ذات خلايا مغلقة مقطوعة بدقة مصممة لتثبيت الغلاف الخارجي الطويل ومنع تلف الصدمات لمكونات طرف تيار الدوامة الداخلية الحساسة.

الأسئلة الشائعة الفنية

س: كيف تتعامل الوحدة الإلكترونية الداخلية مع انقطاع الدائرة الحية أثناء الفحوصات الخدمية؟

ج: يؤدي فصل أو قطع أسلاك الإشارة الداخلية أثناء نشاط حلقة الطاقة -24 فولت تيار مستمر إلى دفع دخل الشاشة إلى حالة دائرة مفتوحة فورية. تحدد وحدة المراقبة ذلك على أنه حالة خطأ "غير موافق" بدلاً من حدث تعثر، مما يعطل مرحلات الأمان النشطة لتلك القناة المحددة للقضاء على مشغلات إغلاق الآلات الخاطئة.

س: هل يسمح هذا الطراز بتعديل ميداني لضبط Proximitor الداخلي لمختلف معادن العمود؟

ج: لا. يتم ضبط الإلكترونيات الداخلية في المصنع على عامل القياس القياسي البالغ 7.87 فولت/مم والذي يتناسب مع أهداف فولاذ AISI 4140. يؤدي تعديل الموضع المادي إلى تغيير جهد الفجوة ولكنه لن يصحح المعادن المستهدفة غير الصحيحة؛ يلزم إعادة معايرة هيكلية أو تعديلات عامل القياس البرمجية عند رف المراقبة إذا انحرفت معادن الهدف عن المواصفات.

س: ما هي أقصى مسافة يمكن أن تنتقلها الإشارة من الكتلة الطرفية الداخلية لـ PROXPAC إلى رف المراقبة؟

ج: يتطابق طول النظام القياسي البالغ 5.0 متر مع ضبط المسبار والكابل الداخليين داخل المجموعة. من الكتلة الطرفية لغلاف PROXPAC، يمكن تشغيل الأسلاك الميدانية باستخدام كابل ثلاثي الموصلات الملتوي والمحمي لمسافة تصل إلى 305 أمتار (1000 قدم) إلى رف الشاشة 3500 دون حدوث تدهور في الإشارة أو فقدان استجابة التردد.
