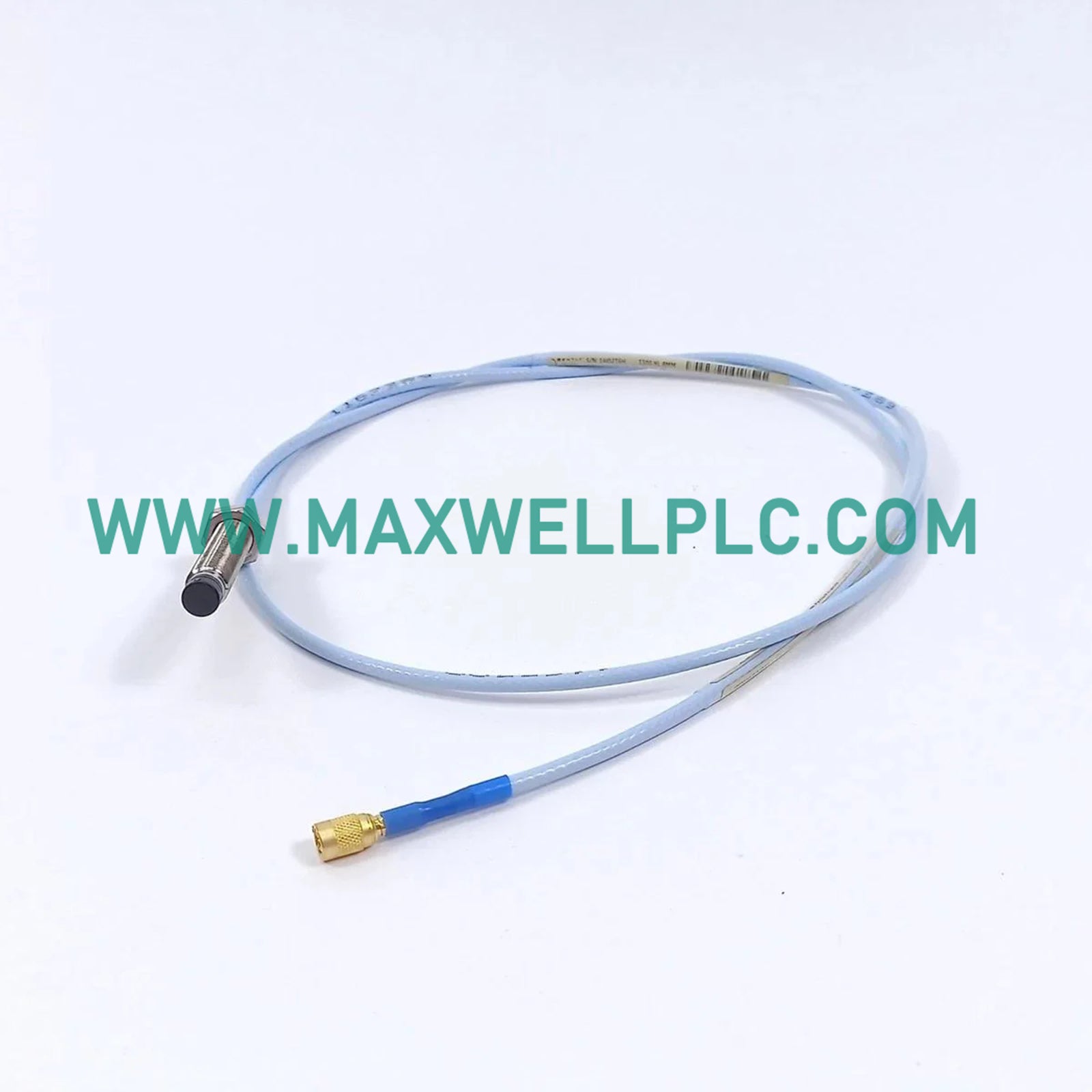

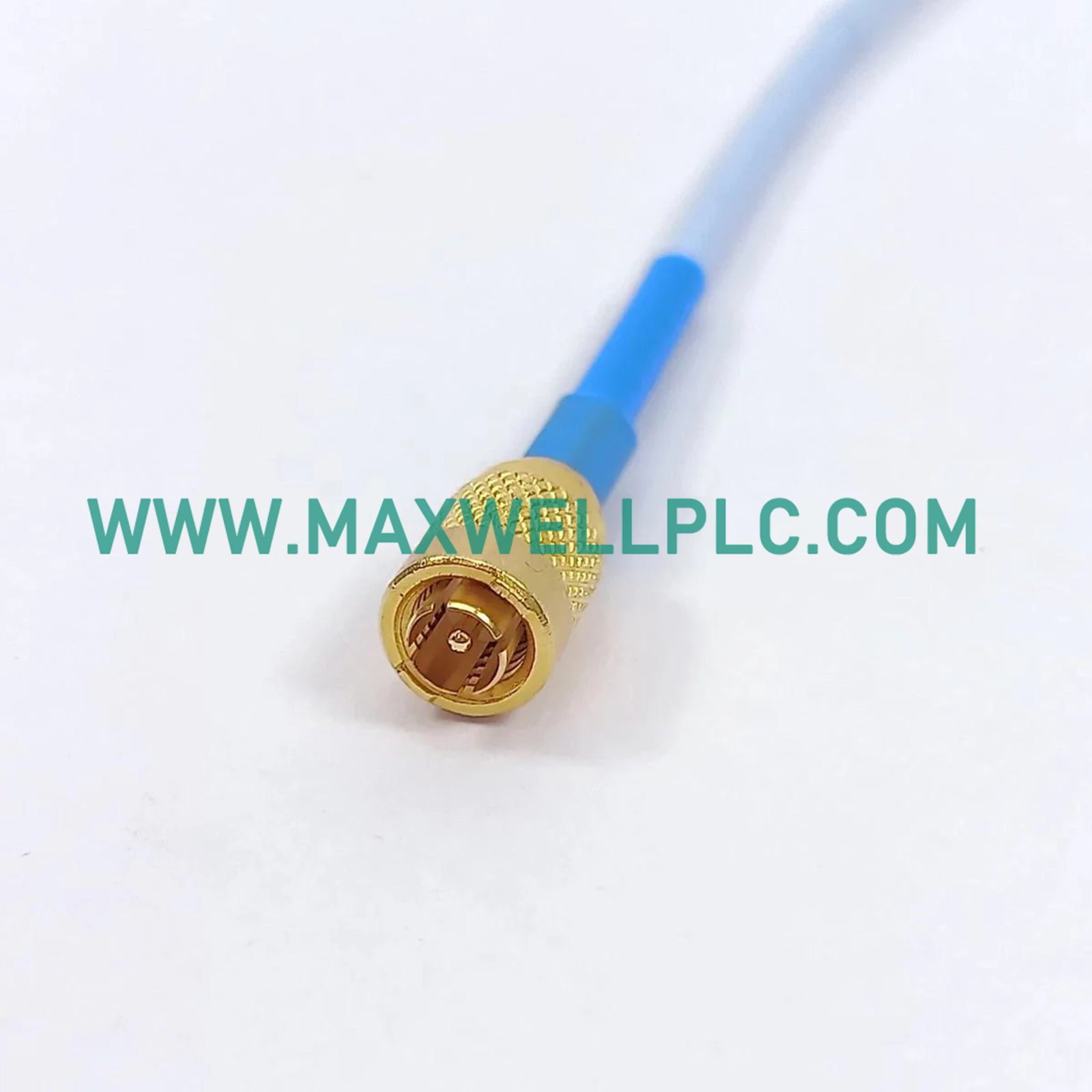

تم تصميم Bently Nevada 330880-28-15-106-00-02، والمدرج أيضًا في الكتالوج تحت اسم 330880 3300 XL NSV Proximity Transducer، لقياس الإزاحة غير المتصلة بدقة ومراقبة الاهتزازات داخل منصات الآلات الدوارة، ويوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا لمراقبة ديناميكيات العمود.

تفسير اللاحقة ومصفوفة النموذج

• تعيين النموذج الأساسي: 330880 (تجميع محول القرب 3300 XL NSV)
• سلسلة الكتالوج الكاملة: 330880-28-15-106-00-02
• تكوين النظام: طرف مسبار مدمج، كابل متحد المحور، وبنية وحدة مستشعر Proximitor
• نطاق التطبيق: قياس الاهتزاز الشعاعي غير المتصل وموضع المحور على أهداف الدوار المعدنية

المواصفات الفنية

ديناميكيات الدوار وآليات قياس المحول

• قياس مسبار تيار الدوامة: تقوم دوائر الترددات الراديوية عالية التردد بتحفيز ملف المسبار، مما يولد خرج جهد خطي يتناسب طرديًا مع مسافة الفجوة الهوائية بين طرف المستشعر والهدف الدوار الموصل.
• التحقق من جهد الفجوة: يجب على الفنيين التحقق من أن نقطة التشغيل الثابتة الأولية تحقق بالضبط -10 فولت تيار مستمر باستخدام مقياس متعدد معاير أثناء المحاذاة الميكانيكية لضمان النطاق الديناميكي الخطي الكامل.
• كبت التداخل: يمنع العزل المكاني وتصميم التعديل عالي التردد التداخل الكهرومغناطيسي عند تركيب تجميعات قرب متعددة بشكل متجاور على أغلفة الآلات المشتركة.
• مراقبة ديناميكيات الدوار: يترجم الاهتزاز الشعاعي الميكانيكي للعمود، وإزاحة الموضع المحوري، وتغيرات السرعة إلى مدخلات كهربائية عالية الدقة لشاشات حماية الآلات المستمرة.

معلومات الطلب

• 1 × 330880-28-15-106-00-02 قاعدة تجميع محول القرب PROXPAC XL
• 1 × طرف مسبار 3300 XL NSV مدمج ووحدة مستشعر Proximitor داخلية
• 1 × غطاء حاوية طرفية مرتبط، وبطانة تأريض، ومجموعة أدوات التثبيت

إرشادات التركيب الميكانيكي

• حدود عزم السكن: شد مثبتات الهيكل الداخلية وصواميل التثبيت وفقًا لقيود عزم الهندسة المحددة للحفاظ على الاستقرار تحت الاهتزاز التشغيلي المستمر.
• ضبط مسافة الفجوة: اضبط موضع المسبار الميكانيكي حتى يسجل خرج مقياس متعدد جهدًا مستهدفًا ثابتًا يبلغ -10 فولت تيار مستمر قبل تثبيت آليات القفل.
• توجيه القنوات والكابلات: قم بإنهاء الأسلاك الميدانية من خلال غدد الكابلات المعتمدة، مع إبقاء خطوط الإشارة مفصولة ماديًا عن أسلاك المحرك عالية الجهد لمنع اقتران الضوضاء.
• الامتثال للتأريض: تأكد من أن الدروع التأريضية الداخلية وأغلفة السكن متصلة بشكل صحيح بمرجع تأريض الآلات للحفاظ على التوافق الكهرومغناطيسي.

الأسئلة الشائعة

• ما هو الوزن الاسمي الإجمالي لتجميع PROXPAC XL؟

  الوزن النموذجي للنظام هو 1.44 كجم تقريبًا.

• ما هي بنية المسبار المدمجة في رمز هذا النموذج؟

  يستخدم تكوين مسبار القرب 3300 XL NSV المصمم للأهداف المعدنية المتخصصة ومساحات التركيب المقيدة.

• ما هو جهد الفجوة الثابت المستهدف أثناء الإعداد الأولي؟

  يجب على المثبتين ضبط الموضع الميكانيكي حتى يسجل مقياس متعدد الخرج قراءة -10 فولت تيار مستمر.

• ما هو جهد التيار المستمر الذي يدفع مستشعر Proximitor الداخلي؟

  تعمل الوحدة بجهد تيار مستمر سالب يتراوح بين -17.5 فولت تيار مستمر و -26 فولت تيار مستمر.

• ما هو نطاق استجابة التردد المدعوم من قبل هذا المحول؟

  يوفر التجميع استجابة تردد مسطحة من 0 هرتز حتى 10 كيلو هرتز عند -3 ديسيبل.

• ما هو عامل القياس الذي يوفره خرج المحول؟

  يوفر عامل قياس تزايدي قياسي يبلغ 3.94 فولت/مم، أي ما يعادل 100 ملي فولت/ميل.

• ما هو نطاق درجة حرارة التشغيل البيئية المدعوم؟

  تم تصنيف التجميع للعمل بشكل موثوق به عبر درجات حرارة محيطة تتراوح من -35 درجة مئوية إلى +85 درجة مئوية.

• ما هي معلمات الآلات الأساسية التي يراقبها المستشعر؟

  يتتبع اهتزاز الدوار الشعاعي، ومدارات العمود الديناميكية، وموضع الدفع المحوري.
