330880-16-00-039-03-02 ورقة بيانات Bently Nevada والدليل الفني

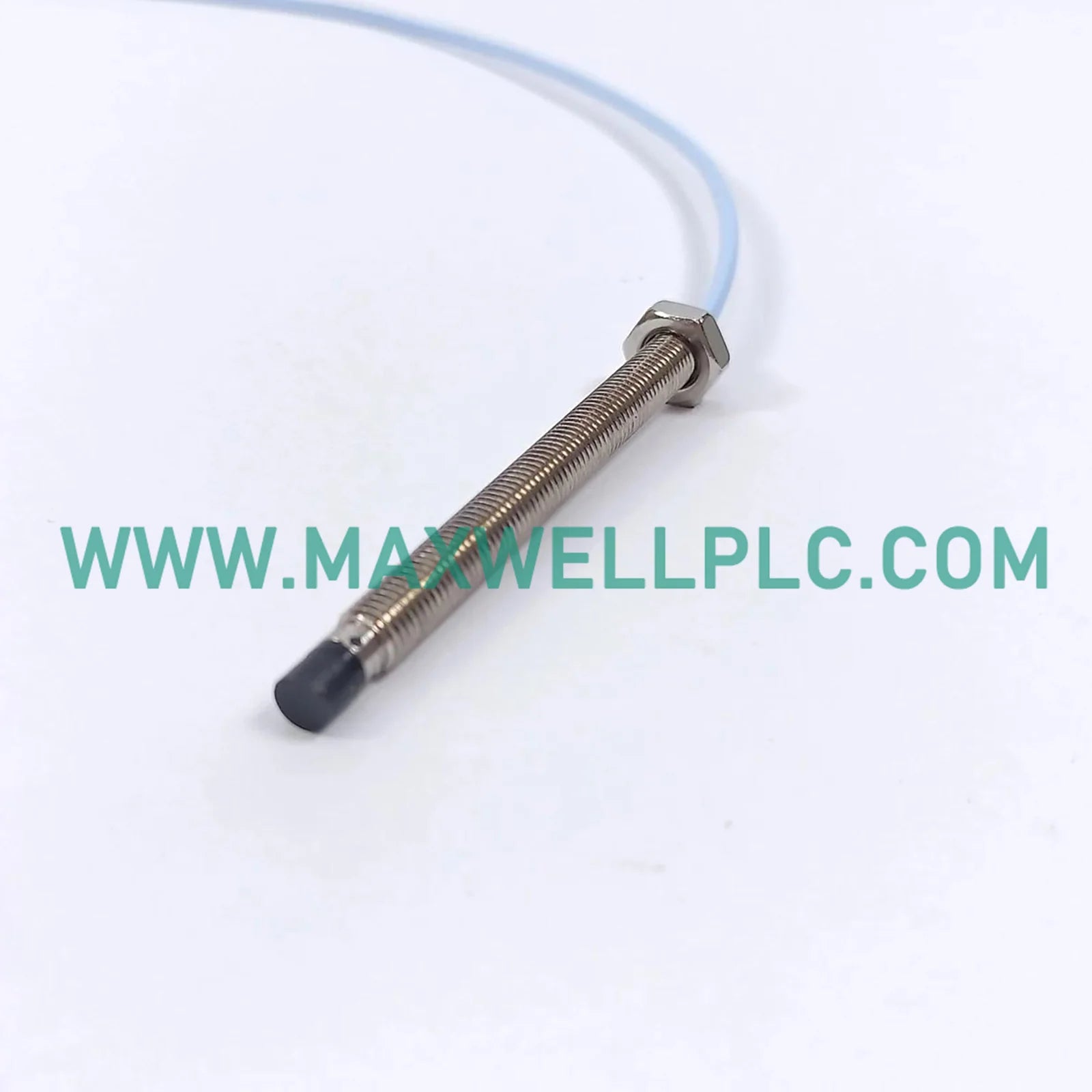

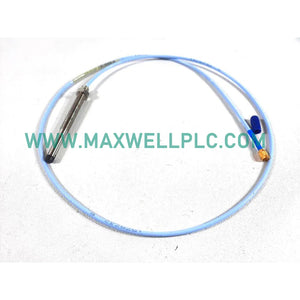

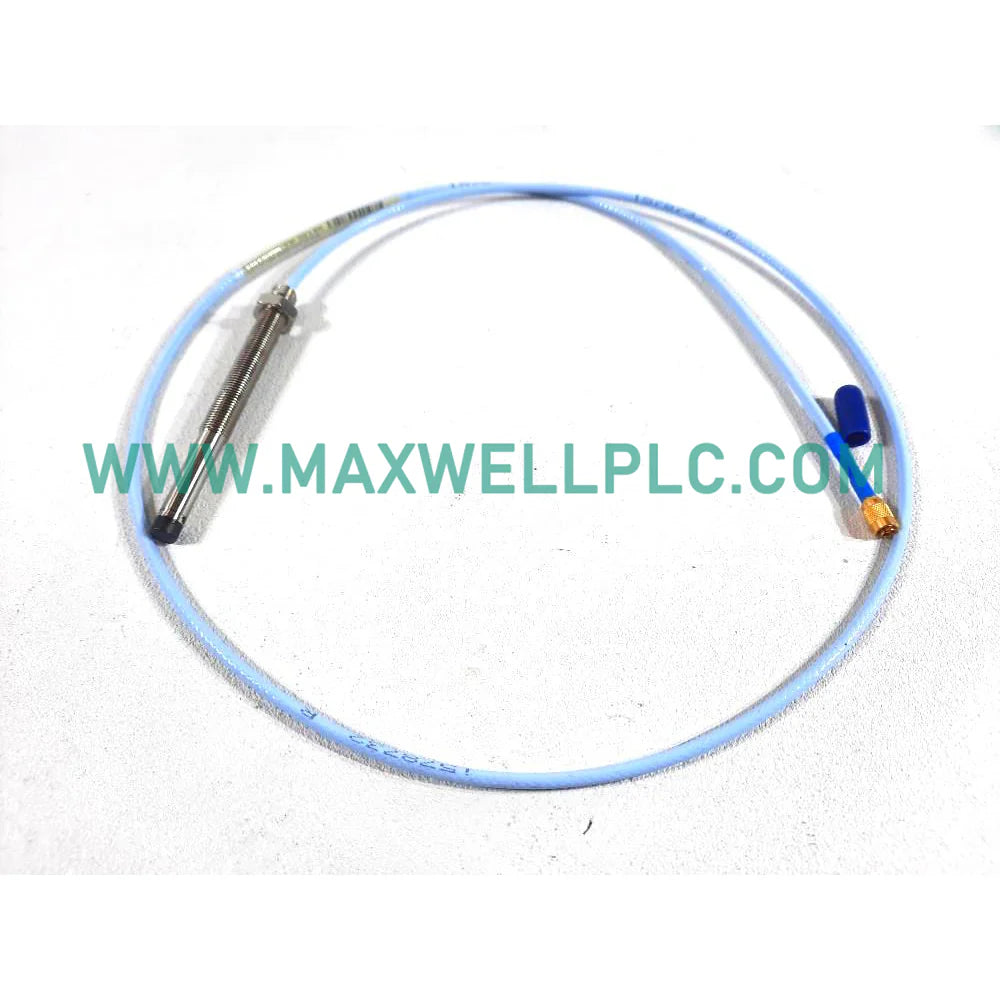

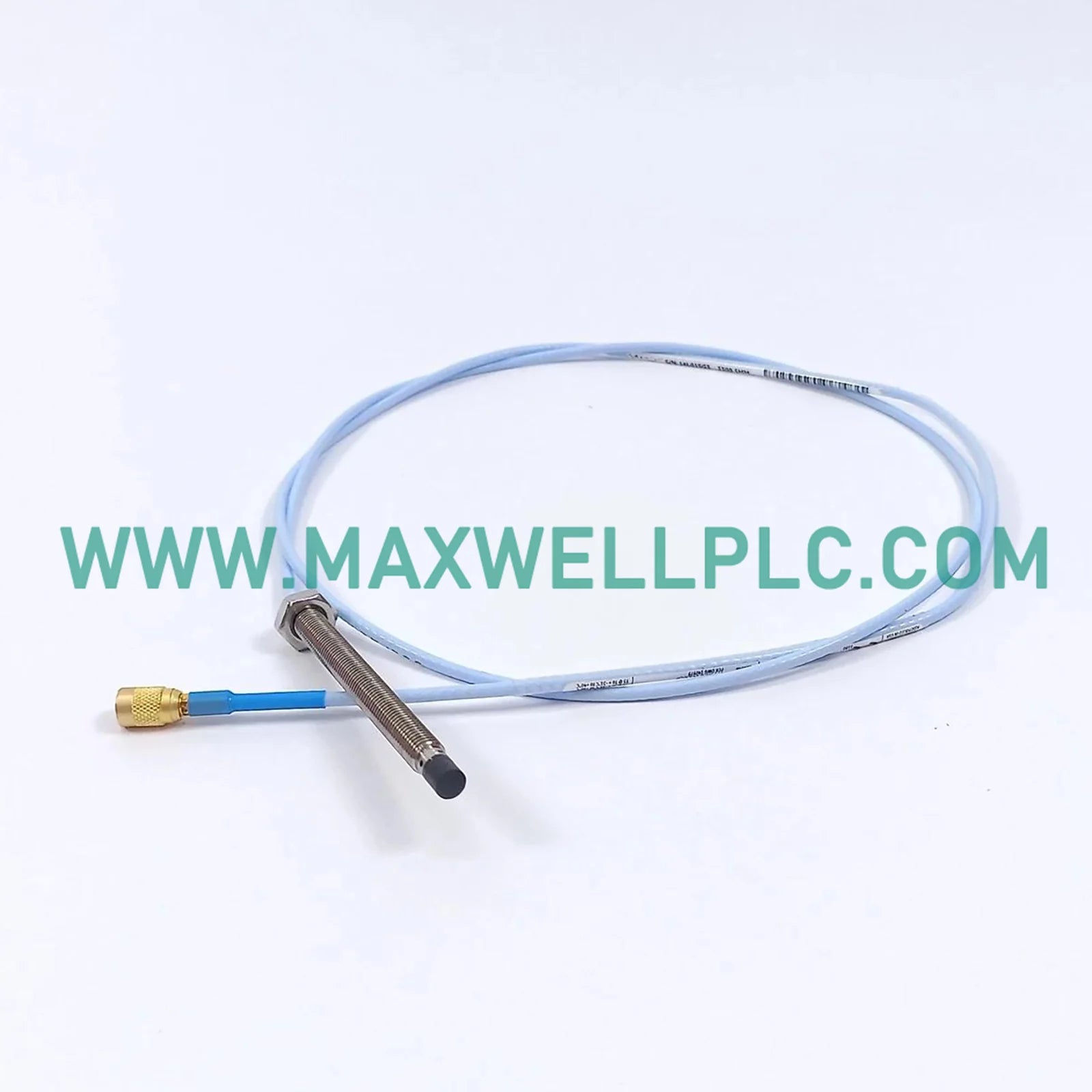

330880-16-00-039-03-02 محولات القرب Bently Nevada PROXPAC XL محول القرب 3300 XL NSV

Bently Nevada

330880-16-00-039-03-02 محولات القرب Bently Nevada PROXPAC XL محول القرب 3300 XL NSV

SKU: 330880-16-00-039-03-02

متوفر في المخزون

الأبعاد: 36.5 × 9 × 9.3 سم
بلد المنشأ: USA
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

الفئات: بنتلي نيفادا, كل المنتجات, مسبار بنتلي نيفادا

العلامات : 3300 XL NSV Proximity Transducer, Bently Nevada 3300 XL, Proximity Probes, Proximity Transducers, Vibration Sensors

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

تم تكوين Bently Nevada 330880-16-00-039-03-02 (محول القرب PROXPAC XL 330880-16-00-039-03-02) لقياس موضع الدوار والاهتزاز في أنظمة حماية الماكينات، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.

مصفوفة النموذج وتفاصيل اللاحقة

330880: نموذج PROXPAC XL Proximity Transducer Assembly الأساسي
16: مسبار 3300 XL 8 مم بدون خيار الموافقات
00: لا يوجد خيار لمحول حامل
039: خيار اختراق المسبار 3.9 بوصة (99.06 مم)
03: تجهيز NPT مقاس 3/4-14 واحد، ومخفض NPT من 3/4-14 إلى 1/2-14 SST واحد، وخيار سدادتين
02: خيار خيط تثبيت NPT مقاس 3/4-14

المواصفات الفنية

المعلمة	المواصفة
الموديل	330880-16-00-039-03-02
العلامة التجارية	Bently Nevada
المنشأ	الولايات المتحدة الأمريكية
الوزن	1.35 كجم
أبعاد الشحن	36.5 × 9 × 9.3 سم
درجة حرارة التشغيل	-35 درجة مئوية إلى +85 درجة مئوية
استهلاك الطاقة	يصل إلى 12 مللي أمبير
النطاق الخطي	2 مم (80 ميل)
الفجوة الموصى بها	1.27 مم (50 ميل)
جهد الإمداد	-17.5 VDC إلى -26 VDC
إخراج الإشارة	-1 VDC إلى -17 VDC

ديناميات الدوار والتحقق من جهد الفجوة

تقوم موازنة مسبار التيار الدوامي المدمج بتحويل إزاحة العمود مباشرة إلى مخرجات جهد متناسبة دون خسائر كابل التمديد الخارجية.
يستهدف التحقق من جهد فجوة النظام نقطة تشغيل ثابتة اسمية تبلغ -10 VDC أثناء فحوصات معايرة السرعة الصفرية.
تزيل دائرة Proximitor المدمجة داخل غلاف الجهاز تدهور الإشارة وتداخل التشويش الشائع في تشغيل أجهزة الاستشعار عن بعد.
يستفيد تحليل ديناميكيات الدوار من نطاق القياس الخطي البالغ 2 مم لالتقاط الاهتزازات الشعاعية وعابرات الموضع المحوري بدقة.

معلومات الطلب

1 × مجموعة محول PROXPAC XL 330880-16-00-039-03-02
1 × تركيب 3/4-14 NPT
1 × مخفض 3/4-14 NPT إلى 1/2-14 NPT SST
2 × سدادات

إرشادات التركيب الميداني

تأكد من أن خيط التثبيت 3/4-14 NPT يحقق ما لا يقل عن 5 لفات كاملة من التداخل لضمان الاستقرار الميكانيكي تحت الاهتزاز العالي.
مرر أسلاك إخراج الإشارة عبر قناة مخصصة بعيدًا عن خطوط الطاقة عالية الجهد للحفاظ على مناعة الحلقة.
قم بشد جميع تركيبات NPT وأغطية الغلاف إلى الحدود المحددة للحفاظ على سلامة الختم البيئي IP66 في مواقع التشغيل القاسية.
تحقق من التأريض الصحيح لدرع غلاف المحول للتخلص من حلقات التأريض قبل تشغيل مصدر طاقة الحلقة.

الأسئلة المتكررة

ما هي الوظيفة الأساسية لتجميع PROXPAC XL؟

إنه يجمع بين مسبار قرب 8 مم ومستشعر Proximitor مدمج داخل غلاف واقي لقياس اهتزاز العمود وموقعه مباشرة.
لماذا تم حذف كابل تمديد خارجي في هذا التصميم؟

تم تضمين مستشعر Proximitor مباشرة داخل غطاء الغلاف، وربط المسبار داخليًا وتوجيه الأسلاك الميدانية مباشرة إلى الشاشة.
ما هو نطاق جهد مصدر الطاقة المطلوب للتشغيل؟

تعمل الوحدة بجهد إدخال يتراوح من -17.5 VDC إلى -26 VDC بحد أقصى للتيار يبلغ 12 مللي أمبير.
ما هو نطاق إشارة الإخراج الاسمي؟

يوفر المحول إشارة إخراج تتراوح من -1 VDC إلى -17 VDC متناسبة مع فجوة الهدف المرصودة.
كيف يجب إغلاق خيوط تثبيت NPT؟

طبق مادة مانعة للتسرب معتمدة للخيوط الصناعية وتأكد من تداخل لا يقل عن 5 خيوط كاملة لمنع التسرب والتراخي الميكانيكي.
ما هو تصنيف الحماية البيئية الذي يوفره الغلاف؟

تم تصميم الغلاف وفقًا لمعايير IP66، لحماية الإلكترونيات الداخلية من التعرض للغبار الصناعي والرطوبة القاسية.
هل يمكن توصيل كابلات التمديد القياسية بهذه الوحدة؟

لا، الاتصال الداخلي بين طرف المسبار و Proximitor يلغي الحاجة أو الواجهة المادية لكابلات التمديد القياسية.
ما هي الفجوة الثابتة الموصى بها للتشغيل؟

تم تصميم النظام حول فجوة ثابتة موصى بها تبلغ 1.27 مم (50 ميل) للاستفادة من النطاق الخطي الكامل.
