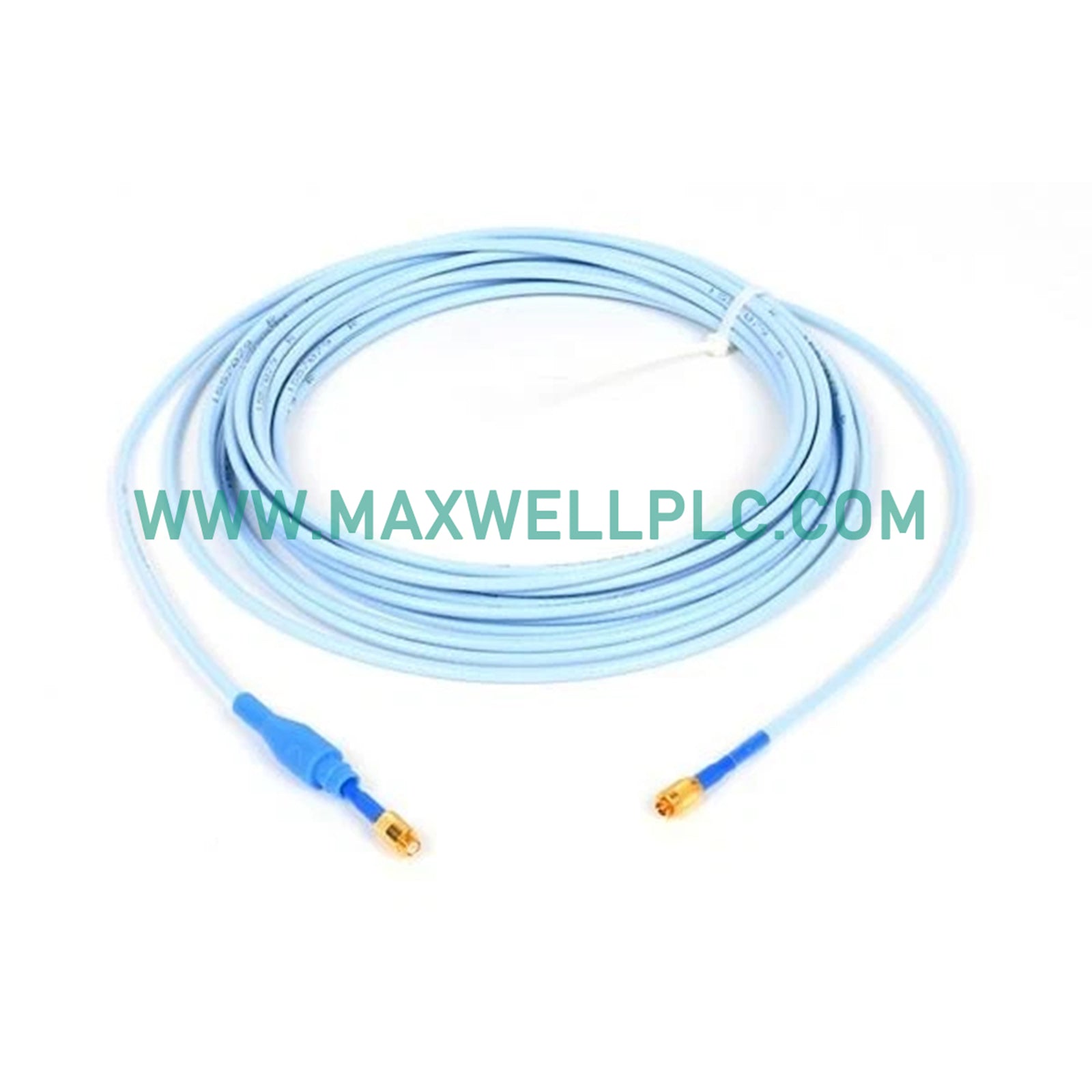

تُعد Bently Nevada 330800-16-15-020-02-02، والمدرجة أيضًا تحت اسم PROXPAC XL Proximity Probe Assembly 330800، مكونًا ماديًا مخصصًا لتتبع إزاحة العمود والاهتزاز دون اتصال ضمن شبكات نظام 3300.

توضيح اللاحقة ومعايير البنية

• 330800: تنسيق تجميع مسبار القرب PROXPAC XL المكتفي ذاتيًا بالكامل والذي يتميز بدائرة 3300 XL Proximitor مدمجة.
• 16: يحدد خيارات تصميم بنية توصيل الأنبوب المدرع.
• 15: يشير إلى عمق إدخال للمسبار يبلغ 15 بوصة.
• 020: يحدد معلمة الطول الكلي للكابل/الأنبوب 20 قدمًا.
• 02: يحدد وصلات عملية NPT مقاس 3/4-14.
• 02: يشير إلى تكوينات التجميع المصممة بدون محولات تثبيت ثانوية.

مواصفات الجهاز

قياس مسبار التيار الدوامي وتتبع ديناميكيات الدوار

يطبق طرف الاستشعار المدمج مقاس 8 مم قياسًا آليًا لمسبار التيار الدوامي لتحويل انحرافات التدفق المغناطيسي إلى تغيرات خطية في الجهد. تدعم هذه البنية مراقبة دقيقة لديناميكيات الدوار عبر أغطية الماكينات مع الحفاظ على قمع صارم للتداخل بين القنوات المجاورة. علاوة على ذلك، تضمن حلقة تكييف الإشارة الداخلية أهداف التحقق من جهد الفجوة المتسقة أثناء التسجيل المستمر للاهتزاز عالي التردد.

مخزون حزمة التوريد

• 1 × 330800-16-15-020-02-02 PROXPAC XL 8 مم مسبار القرب
• 1 × طقم تركيب أنبوب مدرع مع وصلات 3/4-14 NPT

إرشادات التركيب الميداني

• التعشيق الـلّولبي والختم
  • ضع مانع تسرب لـلّولب معتمدًا متوافقًا مع بيئات العمليات الصناعية على لـلّوالب 3/4-14 NPT قبل الإدخال.
  • أدخل ما لا يقل عن 5 دورات كاملة من لـلّولب في منفذ تثبيت الماكينة لتثبيت التجميع ضد أحمال الاهتزاز العالية.
• توجيه الأنبوب وحدود الانحناء
  • قم بتوجيه الأنبوب المدرع مقاس 2 بوصة على طول القنوات الهيكلية الصلبة، مع إبقائه معزولًا عن كابلات المحركات ذات الجهد العالي.
  • حافظ على الحد الأدنى لنصف قطر الانحناء المحدد من قبل الشركة المصنعة على طول جميع منحنيات الأنبوب لحماية أنظمة الأسلاك الداخلية.

الأسئلة الفنية الهندسية الشائعة

• ما هو نطاق جهد الإمداد الاسمي المطلوب لتشغيل تجميع PROXPAC XL المكتفي ذاتيًا؟

  تعمل دائرة Proximitor الداخلية المدمجة على جهد إمداد تيار مستمر يتراوح من -17.5 VDC إلى -26 VDC.

• ما هو الحد الأقصى لسحب التيار الذي يظهره هذا التجميع المترجم المكتفي ذاتيًا أثناء التشغيل العادي؟

  تسحب الإلكترونيات الداخلية للتكييف تيارًا أقصى يبلغ 12 مللي أمبير تحت حلقات التشغيل القياسية.

• كيف يؤثر عمق الإدخال البالغ 15 بوصة على التموضع الفعلي داخل أغطية الماكينات؟

  يحدد طول إدخال المسبار البالغ 15 بوصة المسافة المادية للطرف الحساس من الحافة الخارجية للتثبيت إلى عمود الهدف.

• ما هو خرج عامل القياس التزايدي المحدد الذي تنتجه دائرة المسبار المدمجة مقاس 8 مم؟

  ينتج التجميع خرج عامل قياس تزايدي موحد يبلغ 7.87 فولت/مم عبر نطاقه الخطي النشط.

• هل يمكن لهذه الوحدة المكتفية ذاتيًا أن تعمل بدون وحدة Proximitor خارجية مستقلة؟

  نعم، يدمج تصميم PROXPAC XL مستشعر Proximitor مباشرة في غلاف التجميع، مما يلغي الحاجة إلى وحدة بعيدة منفصلة.

• ما هو عرض النطاق الترددي لاستجابة التردد الذي تدعمه حلقة معالجة الإشارة الداخلية؟

  يدعم مسار المحول عرض نطاق استجابة التردد يتراوح من 0 هرتز حتى 10 كيلو هرتز لتتبع الاهتزاز الديناميكي.

• ما هي قيمة مقاومة الخرج المحددة لخط نقل الإشارة؟

  يحافظ خط خرج الإشارة على مقاومة خرج ثابتة تبلغ 50 أوم لمطابقة مدخلات أجهزة المراقبة القياسية.

• كيف يؤثر معيار الـلّولب 3/4-14 NPT على إجراءات التثبيت الميكانيكية؟

  يوفر نظام الـلّولب المخروطي NPT ختمًا ميكانيكيًا مباشرة في فتحة الجهاز دون الحاجة إلى محول حشية منفصل.
