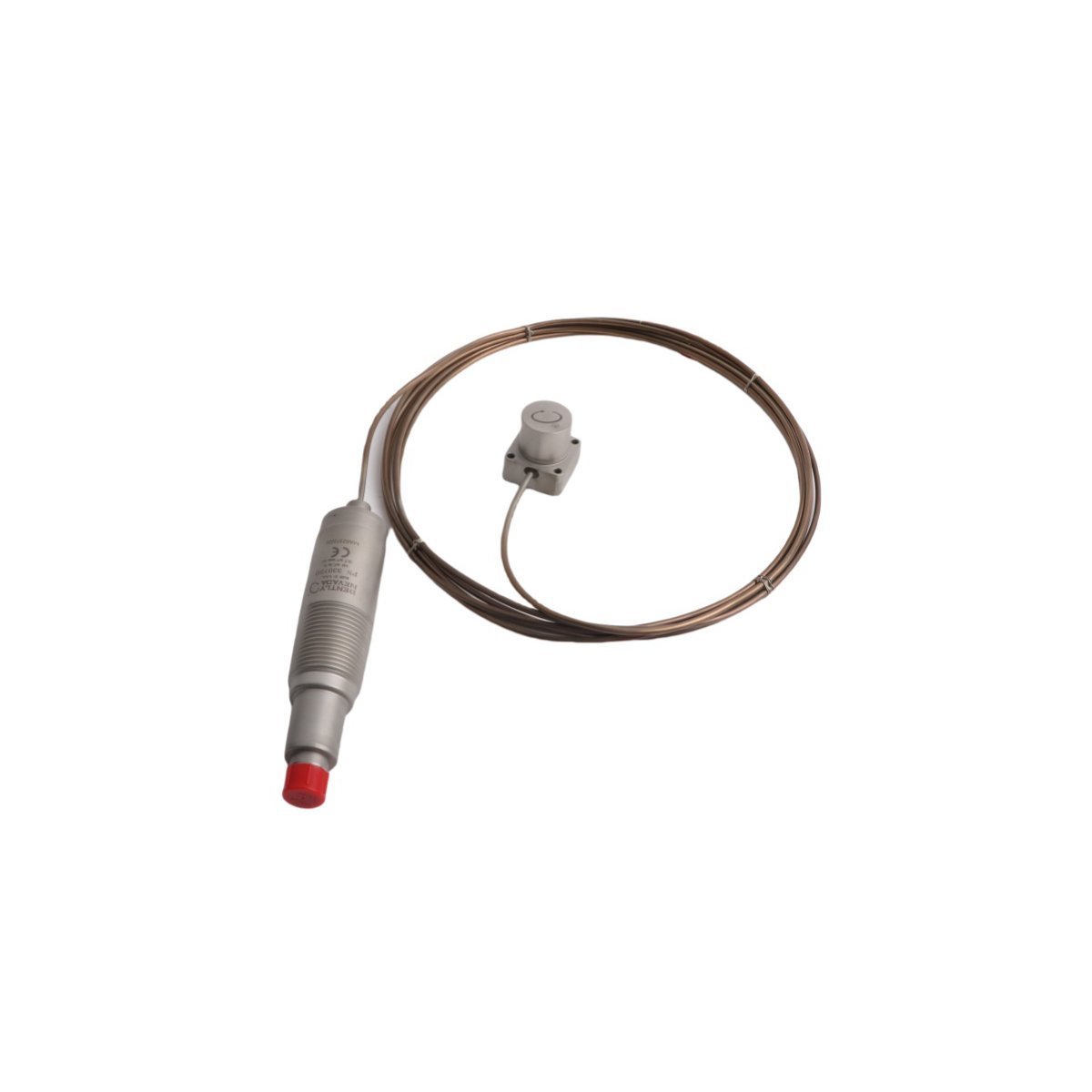

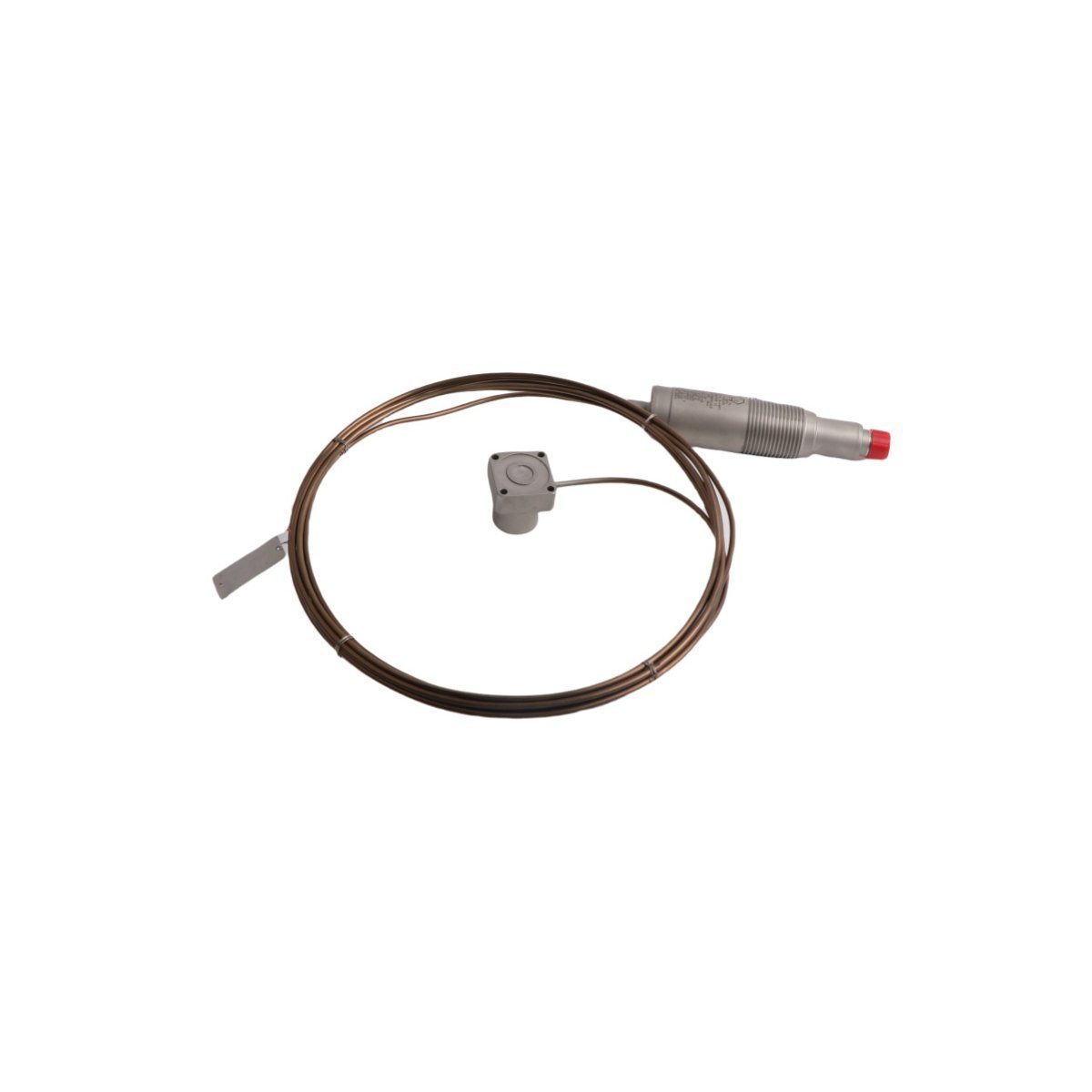

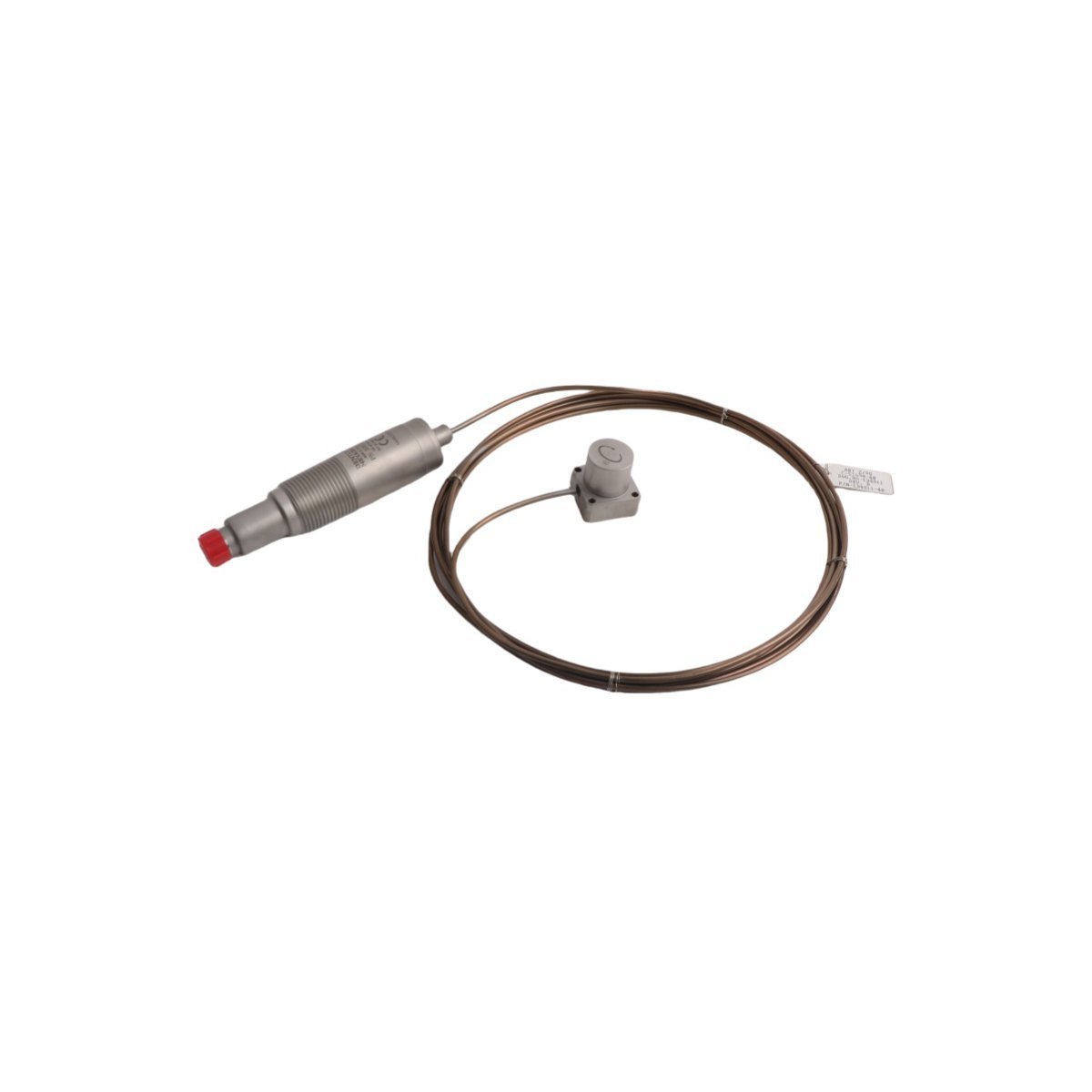

يعمل Bently Nevada 330750-60-05، والمُدرج أيضًا تحت اسم نظام فيلوميتر درجة الحرارة العالية 330750، كعنصر أجهزة مخصص لقياس سرعة اهتزاز الغلاف المطلقة ضمن شبكات المراقبة 3500/42M. يدمج تصميم المستشعر الكهروإجهادي مضخم شحن داخلي لإخراج حلقة تيار تناظرية مستمرة تتناسب مع سرعة الهيكل، وتعمل عبر حدود حرارية قصوى تتجاوز حدود الأغلفة الإلكترونية القياسية.

تكوينات اللاحقة المتغيرة

• 330750: تجميع القاعدة لمستشعر فيلوميتر درجة الحرارة العالية

• -60: خيار طول الكابل (6.0 أمتار / 19.6 قدم) درع مرن متشابك

• -05: خيار مسمار التركيب (محول خيط 1/2-20 UNF)

مواصفات تشغيل المحول

ديناميات الدوار وقمع التداخل

بينما تعتمد عناصر الإزاحة على مقياس مسبار التيار الدوامي والتحقق من جهد الفجوة المحدد الذي يستهدف -10 فولت تيار مستمر كخطوط أساس، فإن هذا الجهاز المثبت على الغلاف لقياس السرعة يقيس الحركة الزلزالية المطلقة للسكن. بالنسبة للأنظمة التي تحلل ديناميات الدوار عالية التردد، يضمن تصميم درع الكابل المعزول بالمعادن الداخلي قمعًا صارمًا للتداخل ضد الخطوط الكهرومغناطيسية المجاورة والحث الكهرومغناطيسي للمولد. يوقف العزل الهيكلي داخل السلك المدرع بطول 6.0 أمتار تشويه الطفيليات للمراجع الطورية، مما يغذي أشكال موجات سرعة مستقرة مباشرة إلى بطاقة مراقبة الاهتزاز التي تتعقب إجهاد سكن الماكينات.

مخزون حزمة المشتريات

• 1 × رأس فيلوميتر Bently Nevada 330750 عالي الحرارة

• 1 × كابل ربط مدرع معزول بالمعادن بطول 6.0 أمتار

• 1 × مسمار محول تركيب 1/2-20 UNF

• 1 × شهادة معايرة المصنع وسجل التتبع

إرشادات التركيب الميداني

يتطلب التركيب المادي اقترانًا صلبًا بسكن الماكينة لضمان تتبع التردد الحقيقي.

1. قم بثقب وتركيب سكن محمل الماكينة لاستيعاب مسمار محول التركيب 1/2-20 UNF. حافظ على خشونة السطح أقل من 0.8 ميكرومتر.

2. شد رأس المستشعر على لوحة التركيب المسطحة بقيمة 33.9 نيوتن متر (25 قدم-رطل). يجب الحفاظ على محاذاة عمودية في حدود 1.0 درجة لتجنب خطأ المحور المتقاطع.

3. قم بتوجيه الكابل المدرع بطول 6.0 أمتار على طول الدعامات الهيكلية باستخدام مشابك معدنية عالية الحرارة. تأكد من أن الحد الأدنى لنصف قطر الانحناء لا يقل عن 50.8 ملم لمنع تشقق طبقة العزل المعدنية الداخلية.

4. تحقق من أن درع سلك الإشارة مؤرض فقط في لوحة رف الشاشة. يجب أن يظل جسم المحول معزولًا عن مسارات التأريض الشاردة البديلة للقضاء على ضوضاء حلقة تردد الطاقة.

هندسة التعبئة والتغليف والتسليم

وقت التسليم: 2-7 أيام عند انتهاء الدفع، يتم توجيهه دوليًا عبر DHL أو FEDEX أو UPS. يتم تطبيق معالجة المستودعات النهائية لتعبئة صناعية متخصصة مضادة للكهرباء الساكنة إلى جانب صناديق فراغ هيكلية مزدوجة الجدران لحماية القلب الكهروإجهادي عالي الحرارة من تلوث الرطوبة أو صدمات معايرة خط الأساس أثناء النقل.

الأسئلة الشائعة حول نظام المحول

س: هل يمكن فصل الكابل المعزول بالمعادن بطول 6.0 أمتار عن رأس المستشعر في الميدان؟

ج: لا. الكابل المدرع في 330750-60-05 هو موصل صلب ومحكم الإغلاق مباشرة بهيكل رأس المستشعر في المصنع. محاولة تفكيك أو قطع الوصلة تدمر حاجز الرطوبة وتعطل معلمات المعايرة بشكل دائم.

س: هل يلزم وجود مستشعر تقارب لتشغيل مجموعة الفلوميتر عالية الحرارة هذه؟

ج: لا. على عكس عناصر التقارب التي تستخدم مقياس مسبار التيار الدوامي، هذا جهاز زلزالي. يتم توصيله مباشرة بقناة إدخال السرعة القياسية لوحدة حماية الآلات 3500/42M أو ما يعادلها، باستخدام مصدر الطاقة الثابت للتيار الذي توفره بطاقة الشاشة هذه.

س: ماذا يحدث إذا تجاوزت درجة حرارة التشغيل عند رأس المستشعر حد +400 درجة مئوية؟

ج: تجاوز +400 درجة مئوية يسبب إزالة استقطاب دائمة للبلورات الكهروإجهادية الداخلية. يؤدي هذا إلى فقدان كارثي لعامل القياس الاسمي البالغ 150 ملي فولت/بوصة/ث، مما يجعل بيانات الإخراج غير صالحة ويدفع رف الشاشة إلى حالة عطل دائم للمحول.
