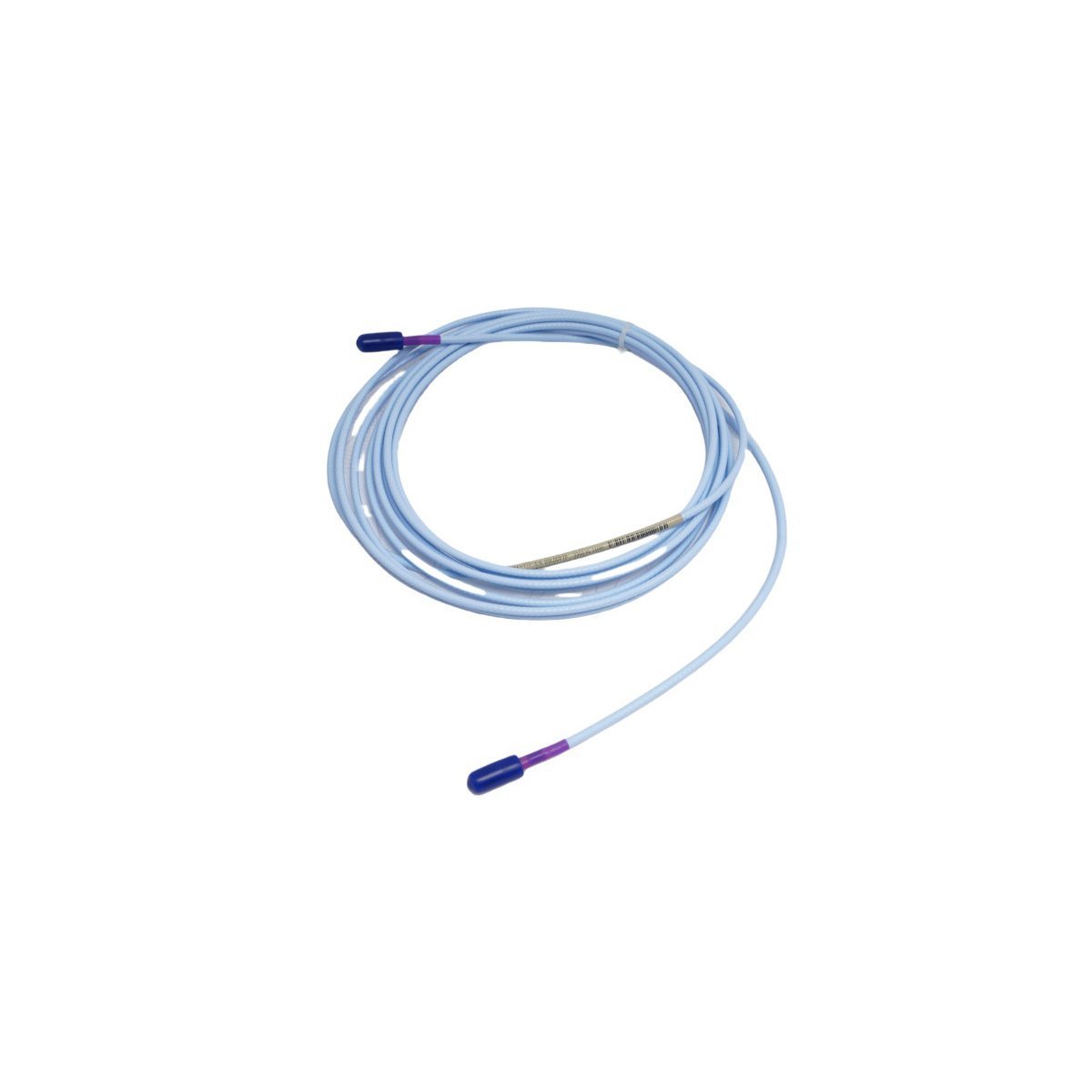

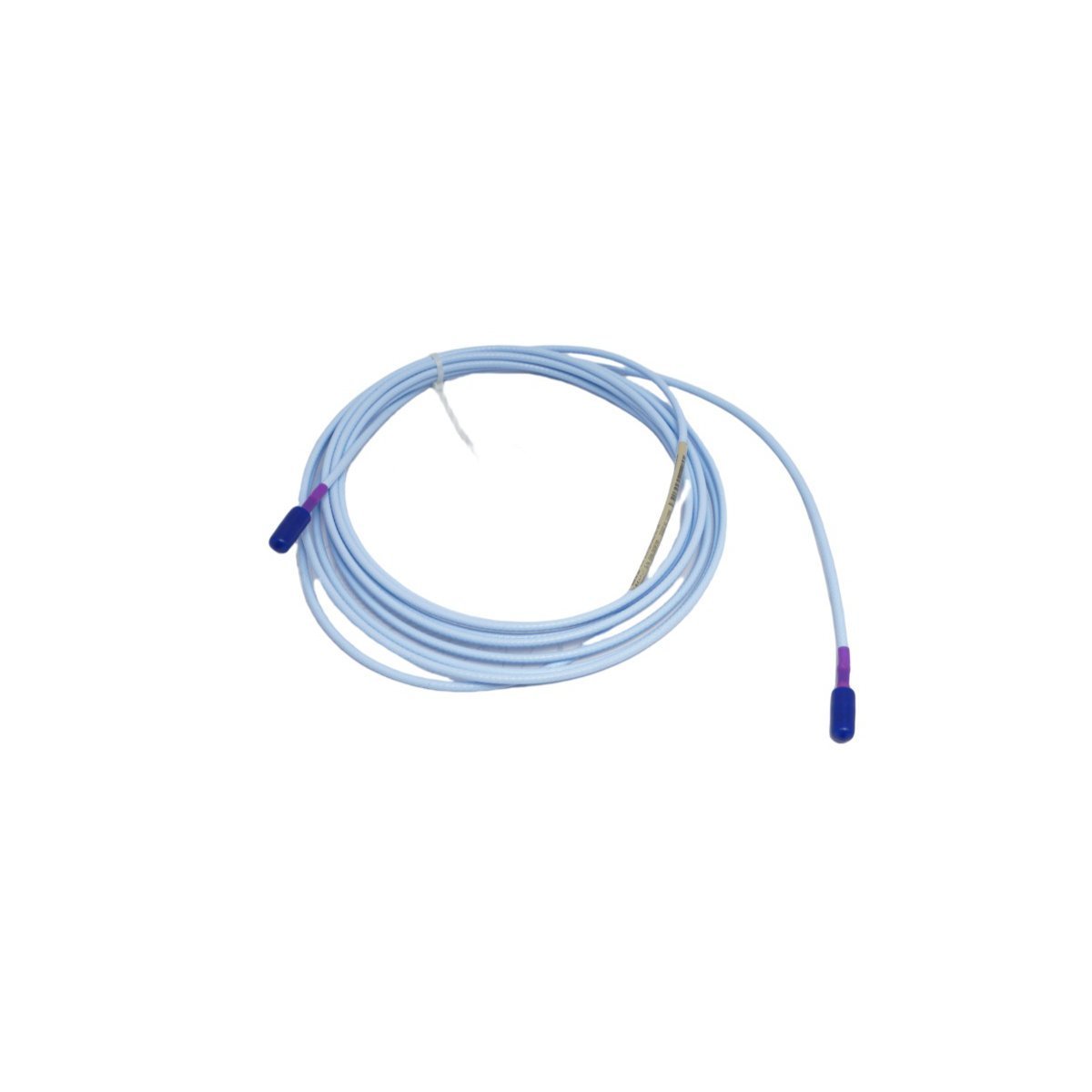

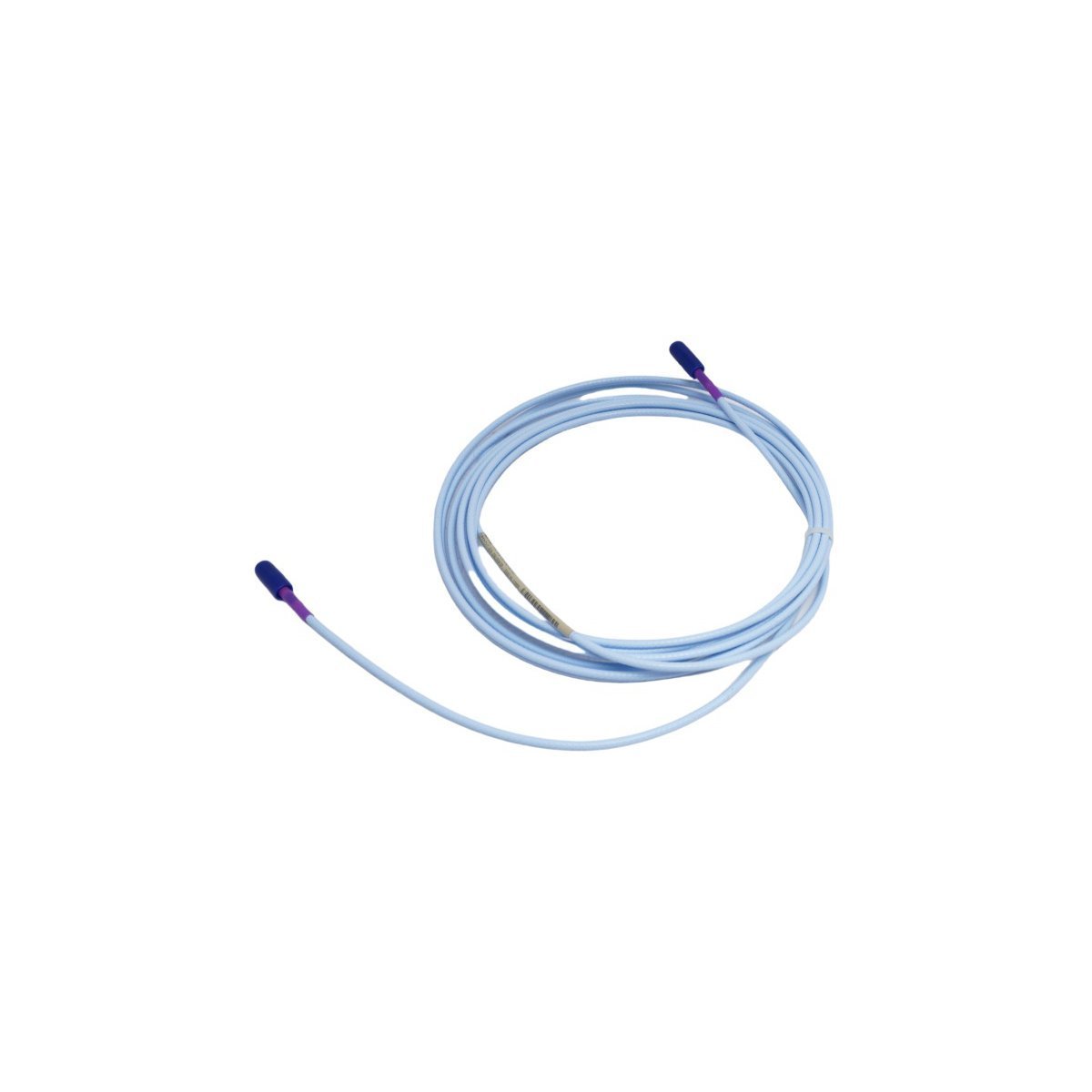

تم تصميم Bently Nevada 330730-040-03-05 (مسبار التقارب 330730) لقياسات الاهتزاز والإزاحة بدون اتصال في الآلات الدوارة، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.

مصفوفة تفصيل اللاحقة

• 330730: المعرّف الأساسي لطراز مسبار التقارب 3300 XL 11 مم (M14 x 1.5 ملف تعريف سن اللولب)

• -040: خيار الطول غير المسنن المحدد بـ 4.0 بوصة

• -03: خيار طول سن علبة التوصيل المحدد بـ 3.0 بوصة

• -05: خيار طول النظام الكلي المحدد بـ 0.5 م (1.6 قدم)

المواصفات الفنية

معايرة مسبار التيار الدوامي وديناميكا الدوار

تعتمد آلية أجهزة مسبار 3300 XL 11 مم على تنسيق قياس مسبار التيار الدوامي الممتد لالتقاط التحولات الكبيرة في خلوص محمل الفيلم السائل بدقة. أثناء التشغيل الأولي على مجموعات الآلات عالية السرعة، يؤدي التحقق الصحيح من جهد الفجوة (-10 VDC أهداف) إلى إنشاء خط الأساس الأساسي ضمن غلاف التتبع الخطي الممتد للمستشعر والذي يبلغ 4.0 مم. يعمل هندسة الطرف 11 مم على تحسين تشبع المجال المغناطيسي عالي التردد لتحقيق قمع فعال للتداخل المتبادل عند التركيب في تكوينات XY ثنائية المحاور أو متعامدة لتتبع ديناميكا الدوار الديناميكية.

قائمة المكونات المعبأة

• وحدة واحدة (1) من مجموعة مسبار التقارب Bently Nevada 330730-040-03-05 11 مم

• صامولتان (2) سداسيتان قفل نحاسيتان

• كم عازل موصل محوري واحد (1)

تركيب المسبار والمحاذاة الميكانيكية

قم بتركيب المسبار عبر مجموعة الحامل باستخدام الفهرسة الميكانيكية القياسية للعمق حتى يقرأ الفولتميتر الرقمي الذي يراقب إخراج مستشعر Proximitor بالضبط -10 VDC، مما يشير إلى التمركز الأمثل ضمن النطاق الخطي. تأكد من وجود خلوص شعاعي لا يقل عن 15.2 مم من المساحة الخالية المحيطة بالطرف 11 مم لمنع تداخل غلاف الجانب المستهدف من تغيير ملف تعريف القياس المصنعي. قم بتشغيل خط الكبل المحوري الممتد عبر قناة صلبة مخصصة، وعزل جميع الموصلات المصغرة المضمنة بأكمام سيليكون عازلة عالية العازلية، وربط مسار تأريض الدرع الخارجي حصريًا بلوحة التوصيل الخاصة بالأجهزة.

إدارة الإرسال والخدمات اللوجستية

وقت التسليم: 3-5 أيام عند الانتهاء من الدفع، باستخدام شبكات الإرسال السريع عبر DHL/FEDEX/UPS. جميع المنتجات معبأة في عبوات صناعية واقية من الكهرباء الساكنة تحتوي على عبوات مجففة ومصفوفات رغوة واقية من البولي إيثيلين عالي الكثافة مقطوعة حسب الطلب لضمان الحفاظ على المعايرة والسلامة الهيكلية أثناء النقل.

الأسئلة الشائعة الهندسية

س: ماذا يحدث إذا تم توصيل هذا المسبار الذي يبلغ طوله 0.5 متر مباشرة بمستشعر Proximitor بدون كابل التمديد المقابل؟

ج: يتطلب نظام التقارب 3300 XL 11 مم مطابقة طول كهربائي إجمالي إما 5.0 م أو 9.0 م. تشغيل هذا المسبار الذي يبلغ طوله 0.5 م بدون كابل التمديد المطابق يدمر حلقة السعة المضبوطة، مما يجعل قياس مسبار التيار الدوامي غير وظيفي.

س: هل يمكن لطرف المسبار تحمل التلامس المباشر مع السطح المستهدف أثناء تحولات ديناميكا الدوار؟

ج: لا. سيؤدي التلامس الميكانيكي مع العمود الدوار إلى تسخين احتكاكي فوري، مما يدمر تغليف طرف كبريتيد البوليفينيلين (PPS) ويتلف بشكل دائم هيكل ملف التيار الدوامي الداخلي.

س: هل يمكن فصل اتصال كابل التمديد بينما تكون قناة رف المراقبة نشطة؟

ج: نعم. يُسمح بقطع وصلة الكبل المحوري المصغرة أثناء التشغيل؛ ومع ذلك، هذا يقطع حلقة المستشعر، مما يتسبب في إطلاق الشاشة حالة خطأ "غير موافق" وتجاوز مرحلات السلامة.
