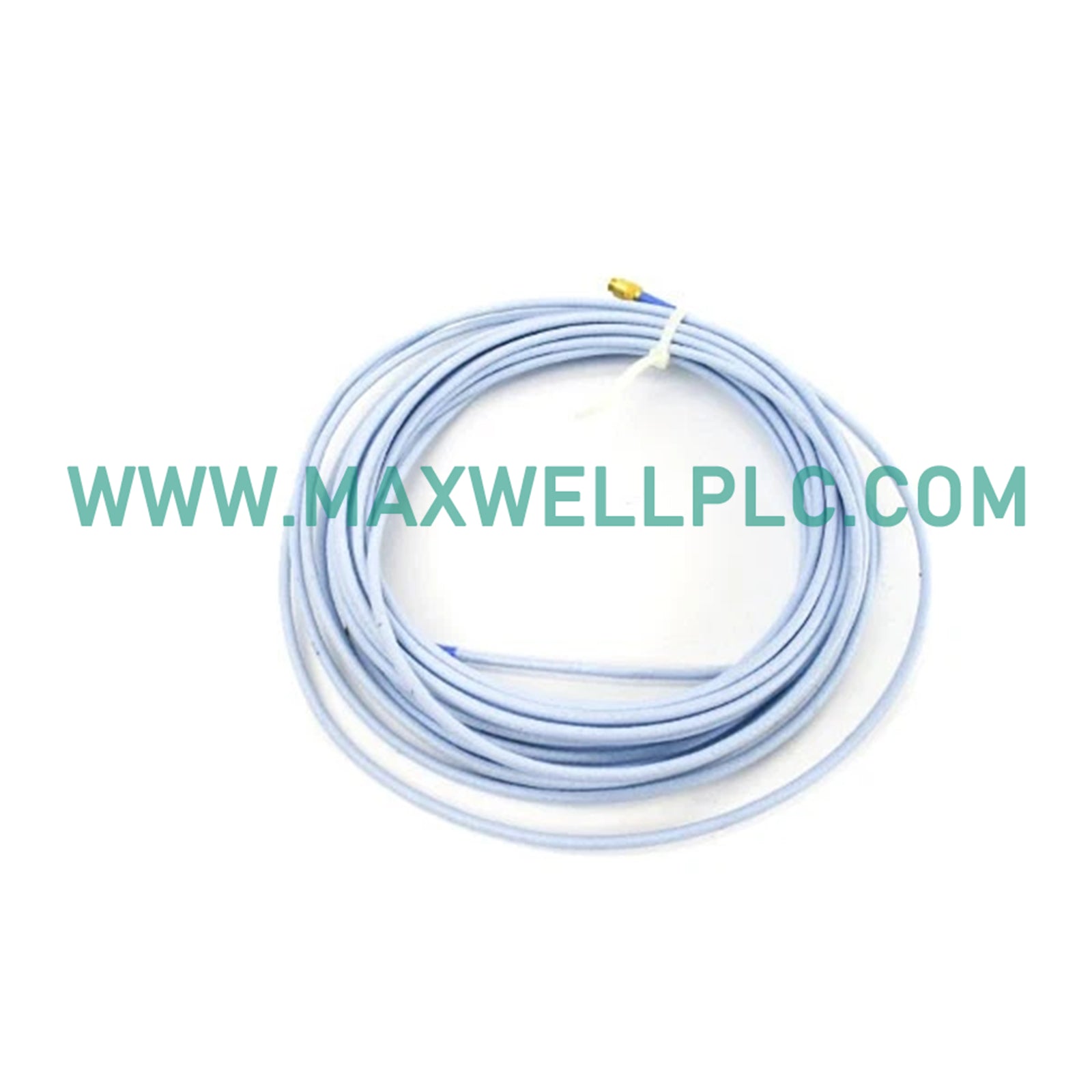

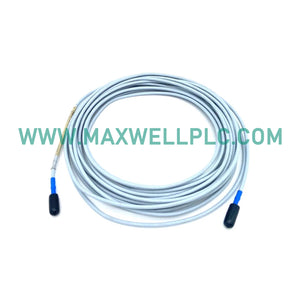

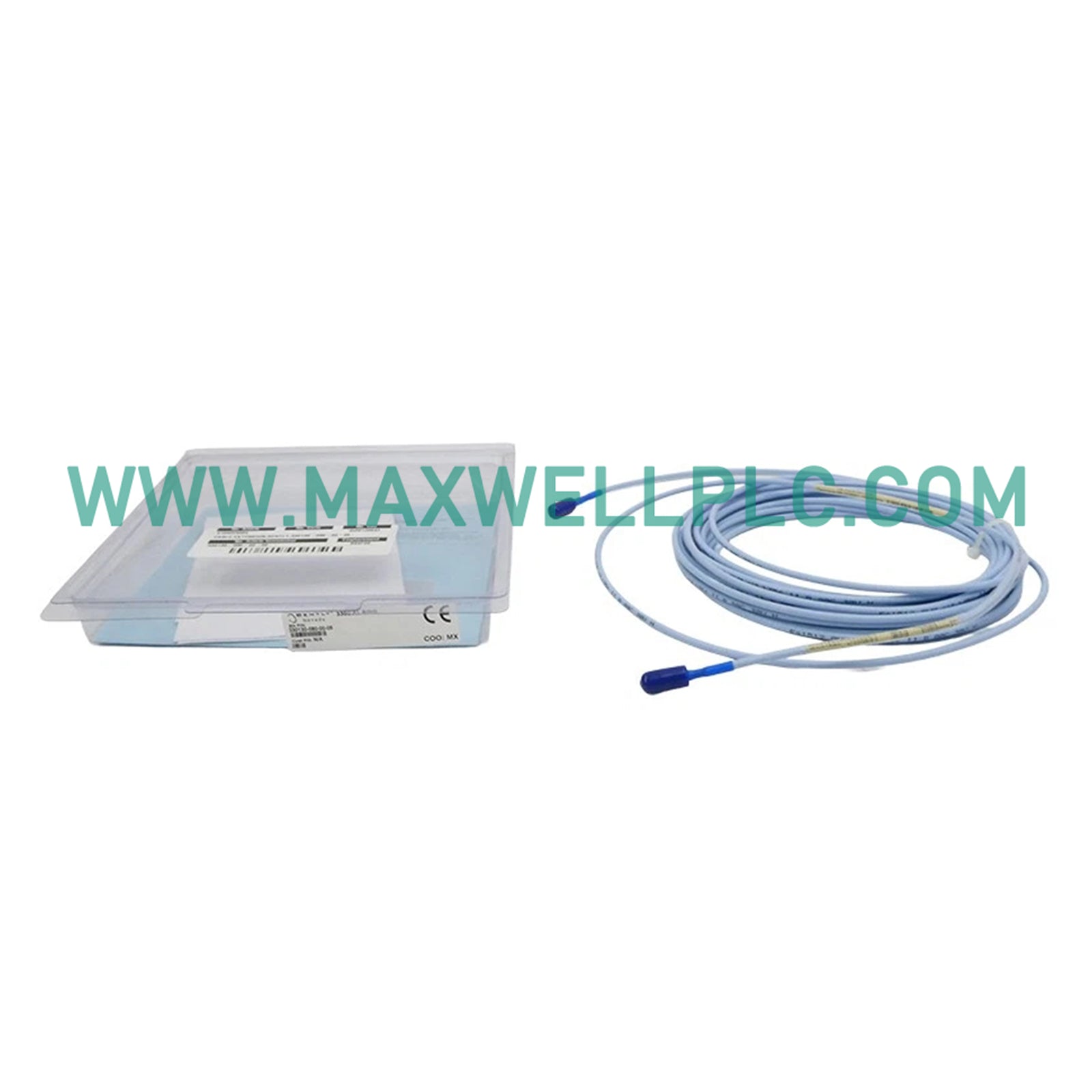

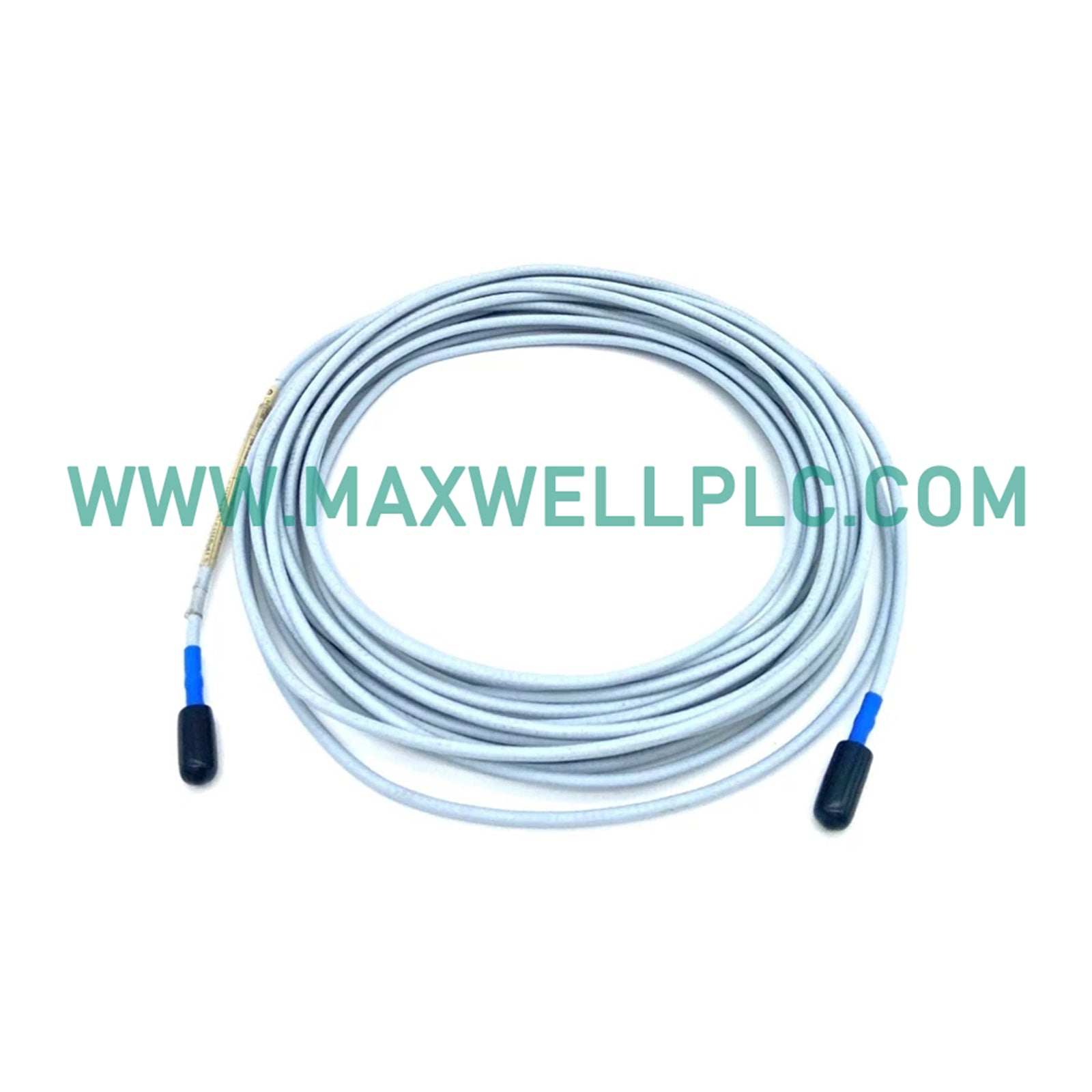

يعمل مسبار التقارب Bently Nevada 330709-000-130-10-02-00، والمصنف أيضًا باسم 330709، كمكون أساسي للأجهزة لقياس إزاحة العمود والاهتزازات دون تلامس ضمن منصات مراقبة السلسلة 3300 XL 11 مم. يقيس الجهاز المسافات الثابتة والديناميكية بين طرف المسبار والهدف المرصود، ويحول تغير التقارب المادي إلى قياس عن بعد للتردد اللاسلكي المعدّل. يتم توجيه إشارة تيار إيدي الخام هذه مرة أخرى إلى وحدة مستشعر بروكسيميتور متوافقة للتحويل الخطي إلى وحدات هندسية، مما يغذي حلقات حماية الآلات في الوقت الفعلي.

تجزئة مصفوفة خيارات النموذج

• 330709: بادئة النموذج الأساسي التي تشير إلى عنصر مسبار تقارب تيار إيدي بقطر 3300 XL 11 مم.
• 000: خيار تكوين كابل غير مدرع بدون قناة حماية مرنة مدمجة.
• 130: خيار بُعد طول الهيكل الذي يحدد طول جسم ملولب بحد أدنى 130 مم.
• 10: خيار طول الكابل الكلي الذي يحدد طول سلك مسبار مدمج بطول 1.0 متر (3.3 قدم).
• 02: خيار إنهاء الأجهزة المجهز بموصل ClickLoc محوري مصغر على كابل قياسي.
• 00: خيار تسمية موافقة الوكالة الذي لا يتطلب شهادات منطقة خطرة.

المواصفات الهندسية ومواصفات الأجهزة

قياس مسبار تيار إيدي وديناميكية الدوار

يعتمد المسبار 330709-000-130-10-02-00 على قياس مسبار تيار إيدي المعاير لتحويل تقارب الهدف بدقة إلى تغيرات كهربائية خطية على مدى قياسه الكامل. لتحديد نقطة التشغيل الدقيقة على المنطقة المستهدفة المصنوعة آليًا بدقة، يقوم فنيو المجال بتنفيذ التحقق من جهد الفجوة (أهداف -10 VDC) باستخدام المخرجات الديناميكية لمستشعر Proximitor المطابق. يشتمل تصميم التركيب الفيزيائي على قمع التداخل عن طريق الحفاظ على حدود تباعد فيزيائي دقيقة بين أطراف المسابر المجاورة، مما يمنع تداخل المجالات الكهرومغناطيسية عالية التردد من إفساد بيانات ديناميكية الدوار. يغذي مسار التحويل التناظري عالي الدقة مقاييس الإزاحة الكلية دون تأخر في الطور في رفوف أجهزة الإشراف على التوربينات المستمرة (TSI).

معلومات الطلب

• 1 x 330709-000-130-10-02-00 مسبار تقارب
• 2 x صامولة قفل سداسية مترية

إرشادات التركيب في الموقع

قواعد التأريض

• اعزل جسم المسبار ومسارات الخيوط وجسم الموصل المحوري بالكامل عن هيكل غلاف الآلة الصناعية المحلية لمنع مسارات تيار حلقة التأريض.
• أنهِ خط درع الكابل الكلي للأجهزة حصريًا عند نقطة تأريض واحدة نظيفة داخل لوحة خزانة التحكم عن بعد.

قيود الأسلاك

• تأكد من أن موصل ClickLoc المحوري المصغر نظيف وجاف وخالٍ من ملوثات الزيت قبل التوصيل لتجنب توهين الإشارة.
• قم دائمًا بمطابقة كابل المسبار المدمج بطول 1.0 متر مع كابل التمديد الصحيح لتلبية الطول الكلي للتحقق من حلقة النظام.

متطلبات التدريع

• وجه سلك المسبار وكابل التمديد عبر قنوات معدنية مخصصة مؤرضة لتحسين رفض الضوضاء الكهرومغناطيسية عالية التردد.
• حافظ على مسافة لا تقل عن 300 مم بين خطوط مستشعر التقارب وكابلات طاقة محركات التيار المتردد عالية الجهد داخل بيئة الآلة.

السلامة الميكانيكية

• اشبك 5 خيوط على الأقل من جسم M16 x 1.5 داخل كتيفة التثبيت لضمان وضع مستقر تحت الحمل الديناميكي.
• استخدم مفتاح عزم معاير لتأمين صواميل القفل، مما يمنع تشوه الهيكل أو تجريد الخيوط.

الأسئلة الشائعة

• س: ما هو قيد التبديل الساخن عند استبدال عنصر المسبار 330709 على آلة قيد التشغيل؟

  ج: يجب وضع قناة المراقبة الخاصة بالأجهزة في وضع التجاوز اليدوي قبل فصل الخط المحوري لمنع الإنذارات الكاذبة من تشغيل حالات الطوارئ.

• س: ما هو حمل التيار الخلفي الداخلي الذي يستهلكه هذا المستشعر الفردي من رف المراقبة؟

  ج: المسبار هو عنصر حثي سلبي تمامًا يسحب 0 مللي أمبير من اللوحة الخلفية الداخلية، ويعمل بالكامل بواسطة حلقة محرك التردد اللاسلكي عالية التردد لمستشعر Proximitor.

• س: ما هو تأخير التبديل الإلكتروني المتكرر إذا اصطدم طرف المسبار بالهدف؟

  ج: المسبار هو مكون محول تناظري يستجيب على الفور للتغيرات الهندسية الفيزيائية، مما يضيف 0 مللي ثانية من تأخير المعالجة إلى مسار انتشار الإشارة الخام.

• س: هل يلزم تحديث البرامج الثابتة للحفاظ على التوافق مع بنى الرفوف 3500 المحدثة؟

  ج: لا، يستخدم المسبار فيزياء كهرومغناطيسية تناظرية بحتة، مما يجعله مستقلاً تمامًا عن تغييرات البرامج الدقيقة الرقمية أو مراجعات البرامج الثابتة لرف المراقبة.

• س: ما هي درجة العزل الكهربائي المقدمة بين الموصل المحوري الداخلي وهيكل المسبار؟

  ج: يتم عزل الملف الداخلي والموصل المركزي عن الغلاف الخارجي لجسم الفولاذ M16 لحماية سلامة الإشارة من ضوضاء غلاف الآلة.

• س: كيف يؤثر تصميم موصل ClickLoc على استقرار الإشارة أثناء اهتزازات الآلة الشديدة؟

  ج: يوفر موصل ClickLoc المحوري المصغر قفلًا ميكانيكيًا إيجابيًا يمنع انقطاع الاتصال عالي التردد دون الحاجة إلى أدوات خاصة.

• س: هل يمكن لهذا المسبار بطرف 11 مم قياس زوايا مرجع الطور لموازنة الآلات عالية السرعة؟

  ج: نعم، عند توجيهه إلى مفتاح عمود مادي أو شق، يعمل المسبار كزناد طور لتوفير بيانات توقيت متجه الطور لمجموعات التشخيص.

• س: ما هي الحماية التي يوفرها تصميم الكابل غير المدرع ضد بيئات التشغيل عالية الرطوبة؟

  ج: يستخدم الكابل غلافًا هندسيًا من الفلور بوليمر يمنع الرطوبة، مما يتيح التشغيل المستقر في المناطق الرطبة حتى رطوبة تكثف بنسبة 100 بالمائة.
