نظرة عامة على المنتج

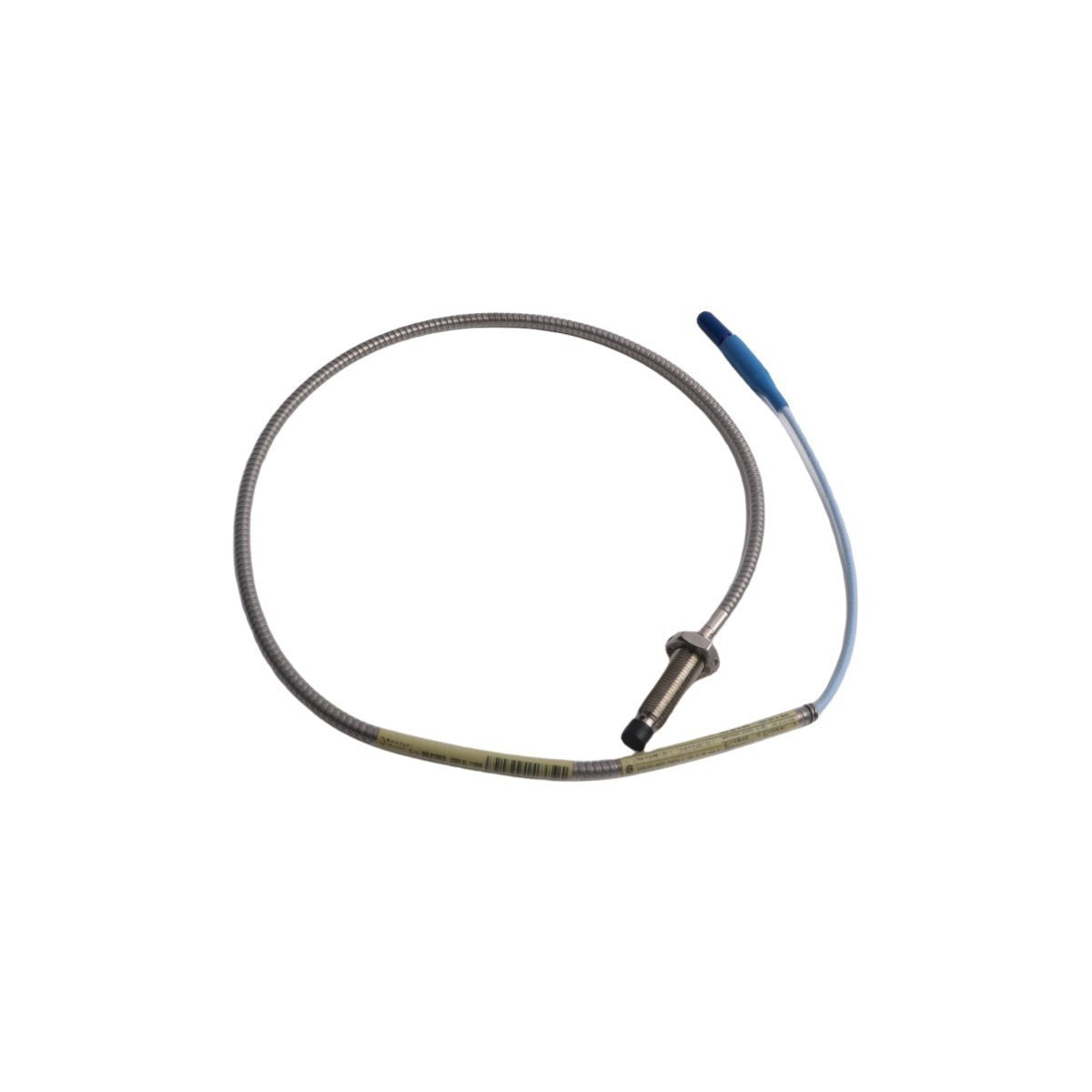

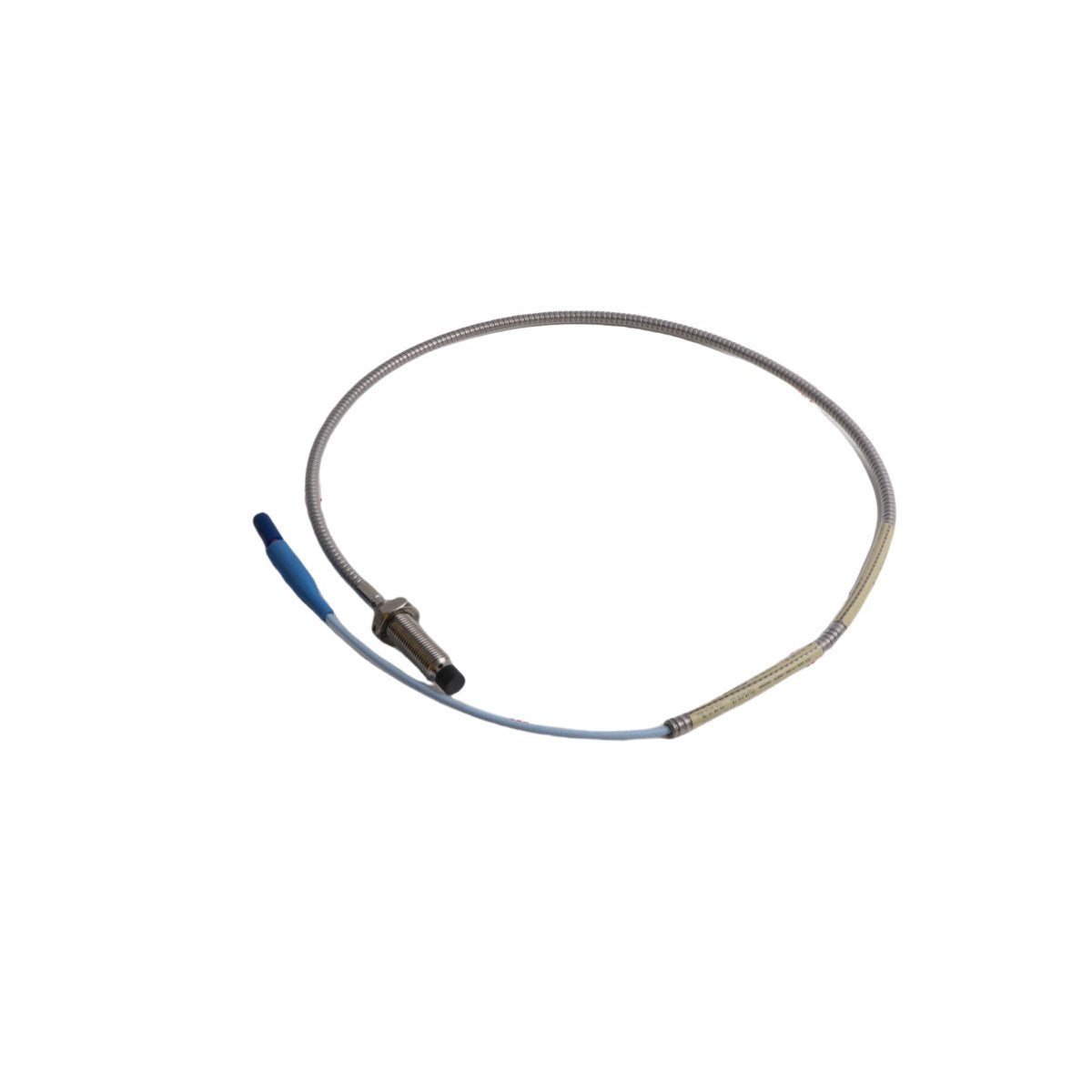

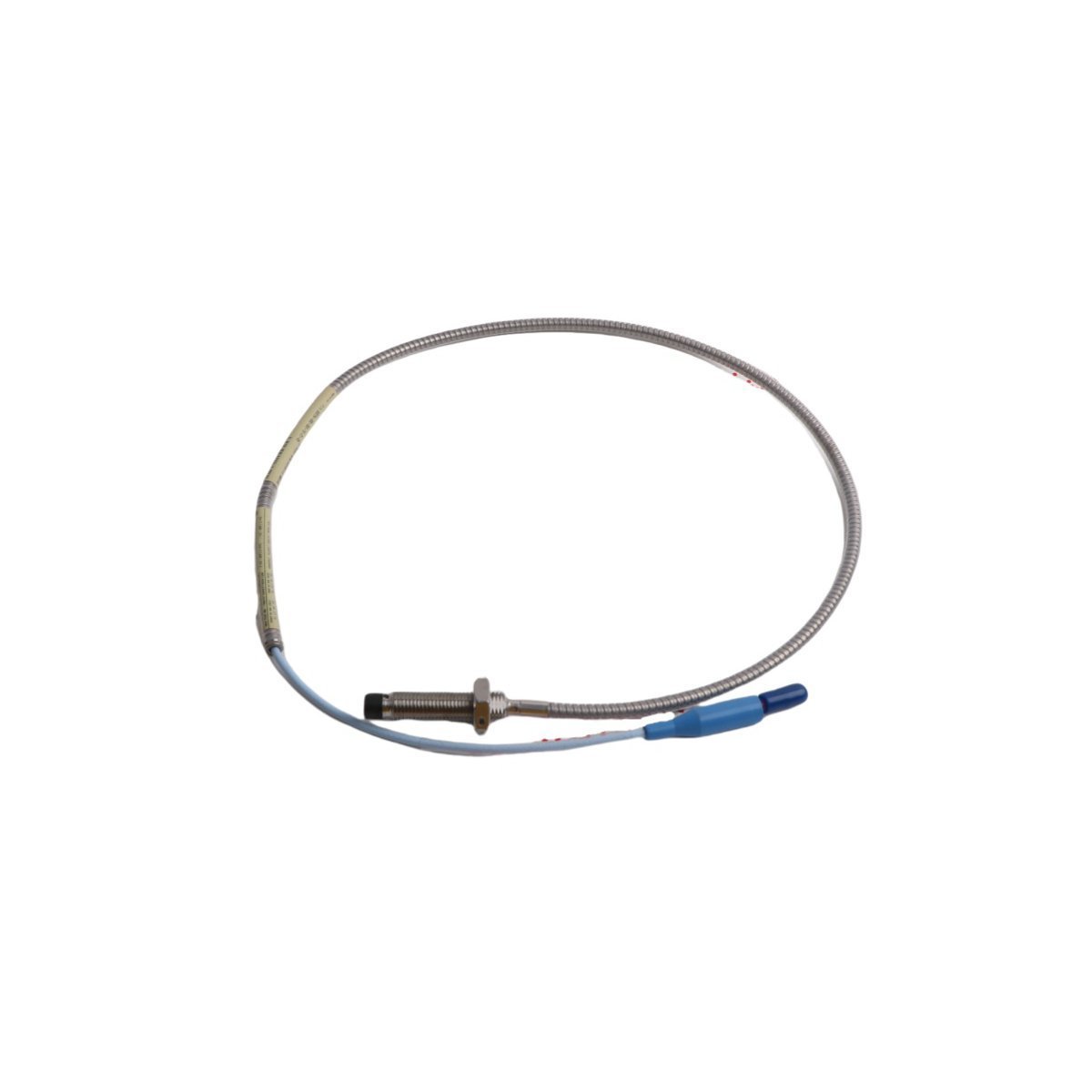

يُعد Bently Nevada 330704-000-050-10-01-05 مجموعة مجس تقاربي متخصصة بحجم 11 مم من سلسلة 3300 XL الشهيرة. صُمم هذا المحول خصيصًا للتطبيقات الصناعية الحرجة، ويوفر قياسًا عالي الدقة بدون تلامس لإزاحة العمود والاهتزاز. تم تصميم سلسلة المجسات بحجم 11 مم خصيصًا للبيئات التي تتطلب نطاقًا خطيًا أوسع مقارنة بمحولات 8 مم القياسية، مما يجعلها حلاً مثاليًا لمراقبة الأعمدة ذات القطر الكبير، والذبذبات منخفضة التردد، والآلات ذات الإزاحات المدارية الأوسع.

تم تصميم هذا المجس ليتحمل قسوة توليد الطاقة ومعالجة الهيدروكربونات، ويشتمل على تصميم TipLoc الخاص بشركة Bently Nevada. ينشئ هذا الابتكار الميكانيكي رابطة قوية بشكل استثنائي بين طرف المستشعر والغطاء المصنوع من الفولاذ المقاوم للصدأ، مما يضمن سلامة هيكلية طويلة الأمد حتى في ظل ظروف الاهتزاز العالية والدورات الحرارية السريعة. كجهاز متوافق مع معيار API 670، فإن 330704-000-050-10-01-05 هو مكون حيوي في أجهزة مراقبة التوربينات (TSI) ورفوف مراقبة الاهتزاز، حيث يوفر البيانات الدقيقة اللازمة للصيانة التنبؤية الفعالة وحماية الماكينة الآلية.

المواصفات الفنية

شرح تكوين الموديل

يرمز رقم الجزء 330704-000-050-10-01-05 إلى التكوينات الميكانيكية والكهربائية المحددة:

• 330704: معرف الموديل الأساسي لعائلة المجسات التقاربية 3300 XL 11 مم.

• 000: يحدد طولًا غير مسنن يبلغ 0 مم (غلاف مسنن بالكامل).

• 050: يشير إلى طول غلاف يبلغ 50 مم لأعماق تركيب متنوعة.

• 10: يدل على طول نظام إجمالي يبلغ 1.0 متر (مجس + كابل).

• 01: نوع الموصل وتكوين أجهزة التركيب.

• 05: شهادة موافقة على المناطق الخطرة (مثل CSA/NRTL/C).

التطبيقات النموذجية

يستخدم مجس 11 مم 3300 XL في البيئات التي تتطلب قياس إزاحة عالي الدقة:

• التوربينات البخارية والغازية: مراقبة اهتزاز العمود الشعاعي وموضع الدوار في محامل المحاور.

• الضواغط الطاردة المركزية الكبيرة: التقاط الحركة المحورية للدوار لمنع فشل محمل الدفع.

• وحدات الطاقة الكهرومائية: تمكين مراقبة الأصول الدوارة الضخمة بطيئة السرعة.

• المضخات الصناعية عالية السرعة: توفير بيانات تشخيصية للتجويف وعدم توازن الدافعة.

• صناديق التروس الصناعية: قياس توقيعات اهتزاز شبكة الأسنان عالية الحمولة.

توافق النظام

هذا المجس متوافق تمامًا مع نظام محولات Bently Nevada 3300 XL البيئي:

• مستشعرات التقارب: متوافق مع مستشعرات التقارب 3300 XL 11 مم (يجب مطابقتها حسب طول النظام).

• كابلات التمديد: يتطلب كابلات تمديد سلسلة 3300 XL 11 مم للحفاظ على مطابقة المعاوقة.

• أجهزة المراقبة: يتكامل بسلاسة مع رفوف مراقبة الاهتزاز من سلسلة Bently Nevada 3500 و 3300.

• أجهزة التركيب: متوافق مع أغطية ملولبة 3/4-16 UNF، وحوامل المجسات، وأنظمة القنوات الواقية.

إرشادات التثبيت

• سلامة الخيط: افحص منافذ تركيب الآلة بحثًا عن تلف الخيط؛ تأكد من أن المنطقة خالية من الرقائق أو الحطام.

• إعداد الفجوة: استخدم ميكرومتر عمق دقيق لضبط الفجوة. للتشغيل القياسي، يكون الهدف غالبًا -10 فولت تيار مستمر عند مدخل الشاشة.

• الاتجاه: قم بتثبيت المجس عموديًا على خط مركز العمود لضمان خطية مجال التيار الدوامي المثلى.

• القفل: احكم ربط صواميل التثبيت المرفقة بإحكام لضمان بقاء المجس صلبًا تحت اهتزاز الماكينة الشديد.

• التدريع: وجه الكابل عبر قناة صناعية مؤرضة ومخصصة لزيادة الحماية من التداخل الكهرومغناطيسي/الترددي.

• توصيل الموصل: اضغط على موصل ClickLoc ولفه حتى تشعر "بنقرة" محسوسة، مما يضمن اتصالًا كهربائيًا آمنًا.

مزايا المنتج

• نطاق قياس ممتد: يسمح طرف 11 مم بنطاق خطي أوسع، وهو ضروري للآلات ذات مدارات العمود الأكبر.

• تقنية TipLoc: تصميم ميكانيكي فائق يمنع انفصال طرف المجس ويضمن موثوقية طويلة الأمد.

• معيار API 670: يلبي معايير حماية الآلة الأكثر صرامة في العالم للموثوقية والدقة.

• المتانة الكيميائية: كابلات مغلفة بمادة FEP عالية الجودة وهيكل من الفولاذ المقاوم للصدأ يوفران عمرًا طويلًا في بيئات الضباب الزيتي والتعرض للمواد الكيميائية.

• دقة الإشارة: ضوضاء كهربائية منخفضة مقارنة بالمحولات القياسية، مما يؤدي إلى بيانات أنظف للتحليل التشخيصي.

معلومات الطلب

تتضمن مجموعة 330704-000-050-10-01-05 جميع صواميل التثبيت والورود اللازمة. قبل الطلب، تحقق من أن طول النظام البالغ 1.0 متر مناسب لتركيبك، وتأكد من أن موافقة المنطقة الخطرة (اللاحقة 05) تتوافق مع متطلبات السلامة في موقعك. يتم معايرة كل وحدة في المصنع مقابل هدف من الصلب 4140.

الأسئلة الشائعة

• هل يمكنني إقران هذا المجس بحجم 11 مم مع جهاز Proximitor بحجم 8 مم؟

  لا. يجب إقران المجسات بحجم 11 مم مع أجهزة Proximitor المخصصة بحجم 11 مم للحفاظ على النطاق الخطي المعاير ودقة النظام.

• هل يشمل طول النظام (1.0 متر) كابل المجس؟

  نعم. يشير طول النظام إلى المسار الكلي من طرف المجس حتى نهاية مجموعة الكابل.

• ما هي فائدة الطول "000" غير المسنن؟

  يسمح الغلاف المسنن بالكامل بأقصى قدر من المرونة عند ضبط فجوة المجس أثناء التثبيت في المنافذ الضحلة.

• هل مادة طرف المجس موصلة للكهرباء؟

  لا، طرف PPS هو عازل، ولكنه يحافظ على ملف الاستشعار الداخلي في وضع ثابت لقياس إزاحة الهدف.

• ماذا تعني موافقة "05"؟

  يشير إلى أن الوحدة معتمدة للاستخدام في المناطق الخطرة. قم دائمًا بمطابقة هذا مع متطلبات السلامة والمناطق في منشأتك.

• هل يمكنني توصيل أو تمديد الكابل المدمج؟

  أبدًا. سيؤدي التوصيل إلى تغيير المعاوقة الكهربائية، مما يدمر المعايرة ويخاطر بفشل النظام.

• كيف يمكنني تحديد ما إذا كان المجس تالفًا؟

  إن خرج الجهد المتقطع، أو تحذيرات الدائرة المفتوحة على رف المراقبة، أو التلف المادي للطرف هي مؤشرات رئيسية للاستبدال.

• هل هذا المجس مقاوم لزيوت التوربينات الاصطناعية؟

  نعم، تم تصميم جسم المجس ومواد الكابل للحفاظ على سلامتها عند التعرض لمعظم مواد التشحيم الصناعية القياسية.
