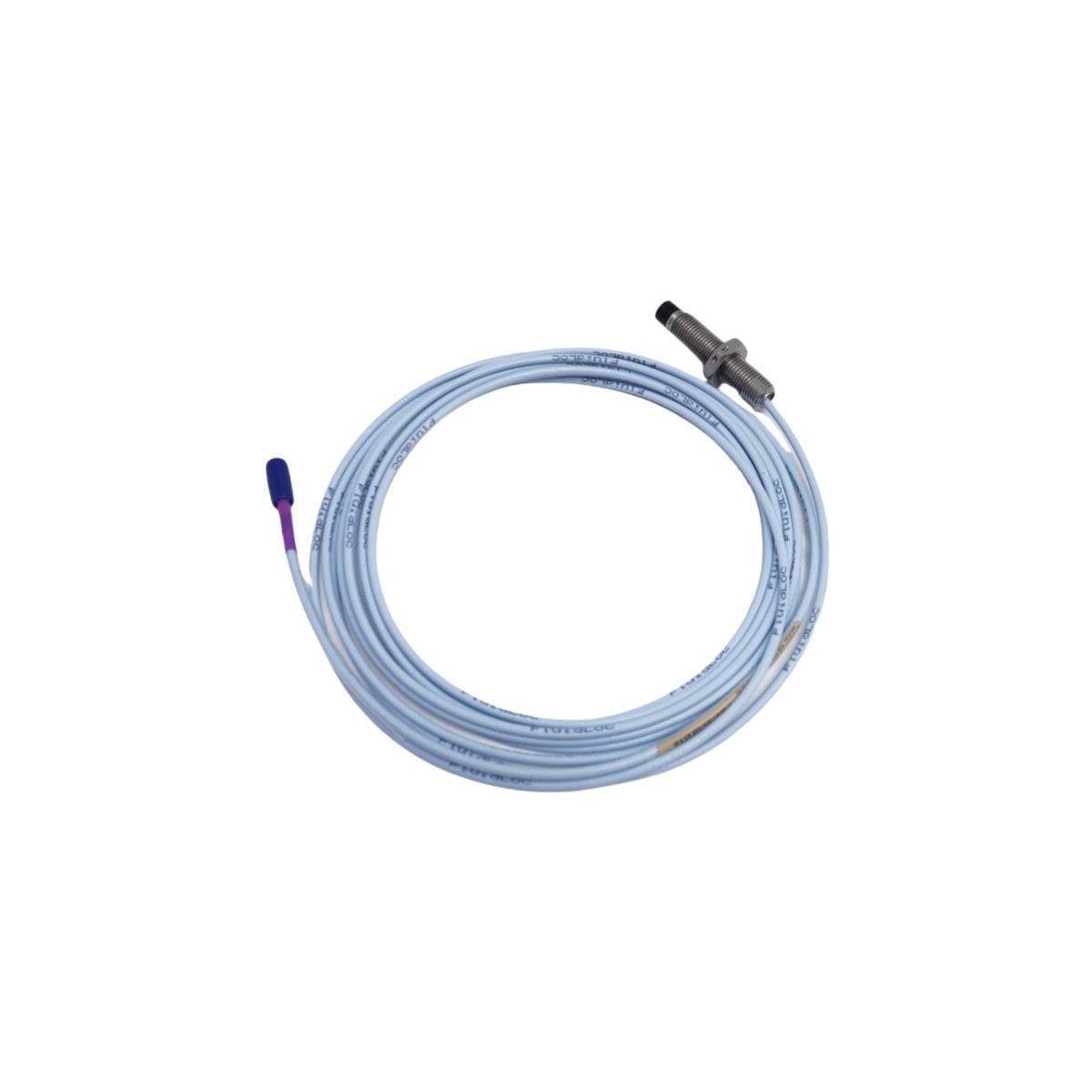

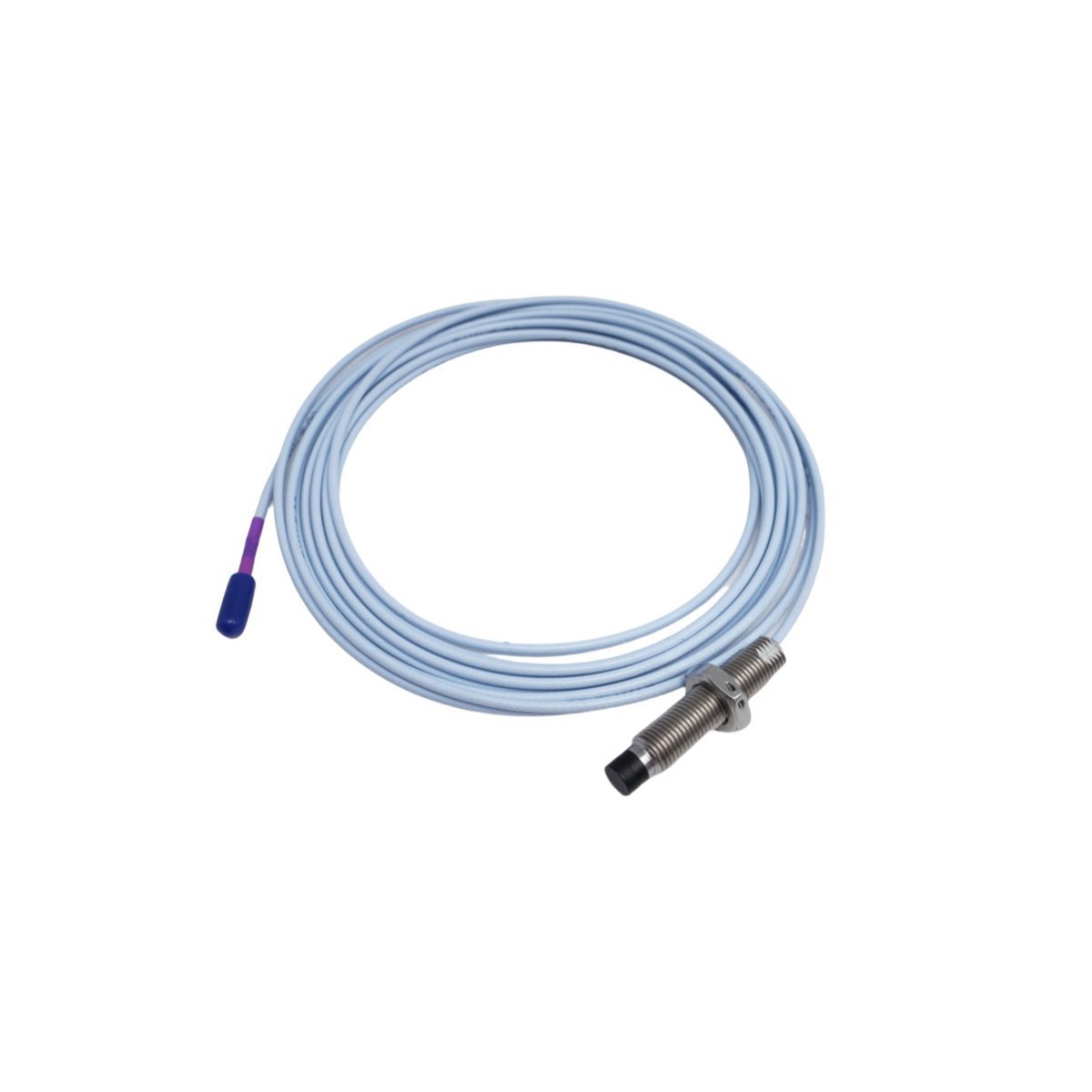

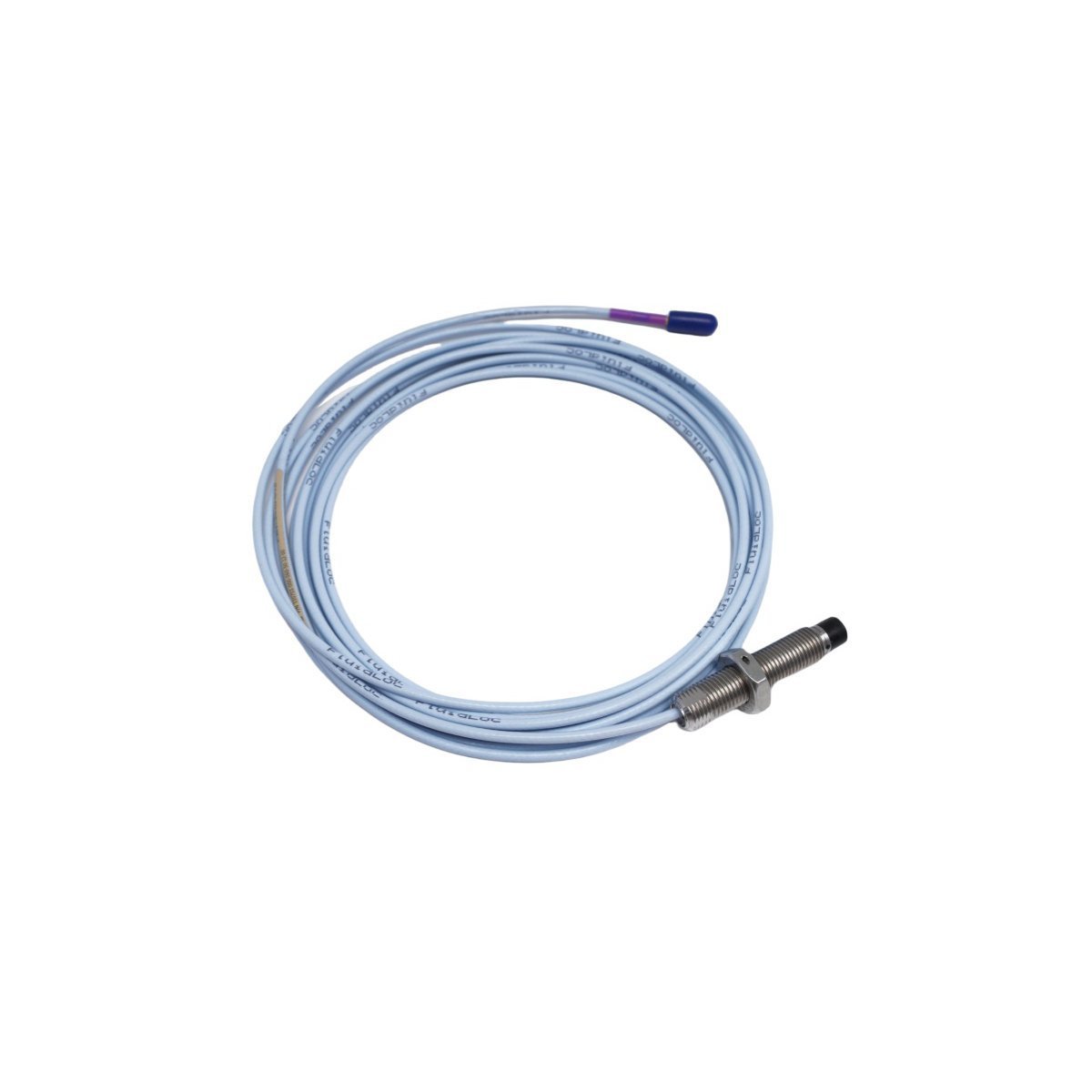

يعمل Bently Nevada 330703-000-060-90-02-00، والمُفهرس أيضًا باسم مجسات التقارب 330703، كمكون أجهزة مخصص لقياسات الإزاحة والاهتزازات دون تلامس ضمن منصات نظام محول التقارب 3300 XL 11 مم. تولد الوحدة مجالًا كهرومغناطيسيًا عالي التردد لاكتشاف المسافات الثابتة والديناميكية بين طرف المجس وسطح موصل مستهدف.

تفسير تسمية اللاحقة

• 330703: مجس تقارب 3300 XL 11 مم، بخيط M14 x 1.5، وتكوين غير مصفح.

• -000: خيار طول غير مسنن يشير إلى 0 مم.

• -060: خيار الطول الكلي للعلبة يشير إلى 60 مم.

• -90: خيار الطول الإجمالي يشير إلى 9.0 متر (29.5 قدم).

• -02: خيار موصل ClickLoc محوري مصغر مع كابل قياسي.

• -00: خيار موافقة الوكالة الذي يحدد عدم وجود شهادات منطقة خطرة.

مواصفات الأجهزة

التحقق من جهد الفجوة وتدرج مجس تيار الدوامة

يؤدي تصميم طرف المجس 11 مم إلى إنشاء حلقة مغناطيسية موسعة مقارنة بالمتغيرات 8 مم، مما يتكيف مع تدرج مجس تيار الدوامة لملفات النطاق الخطي الأكبر. أثناء تشغيل النظام، تتطلب الخطوات الهندسية هدفًا للتحقق من جهد الفجوة بقيمة -10 فولت تيار مستمر اسمية، وهو ما يتوافق مع نقطة المنتصف الدقيقة لغلاف المعايرة الخطية 4.0 مم. يجب أخذ القمع المناسب للتشويش المتبادل في الاعتبار في التخطيط المكاني، حيث يمكن للحقول المغناطيسية المتناوبة المجاورة من أطراف التقارب غير المحمية أن تشوه منحنى المعايرة وتدخل إشارات وهمية في حلقة مراقبة الآلات.

تكوين الشحن ومحتويات الصندوق

• مجس تقارب واحد (1) من Bently Nevada 330703-000-060-90-02-00 مع كابل محوري مدمج بطول 9.0 متر

• كم عازل لموصل محوري مصغر ClickLoc واحد (1)

• وثائق فحص صادرة من المصنع تثبت هندسة الخيط الفيزيائية والامتثال الأساسي للمقاومة الكهربائية

إرشادات التركيب الميكانيكي والمحاذاة الفيزيائية

• قم بلف جسم المجس M14 x 1.5 في غلاف الدعامة باستخدام مقياس فولتميتر رقمي معاير متصل بمخرج مستشعر التقارب لقراءة جهد الفجوة في الوقت الفعلي.

• قم بتدوير جسم المجس يدويًا حتى يسجل خرج المستشعر قيمة معايرة فجوة الهدف القياسية -10 فولت تيار مستمر، والتي تمثل المركز الهندسي للمجال الخطي.

• قم بربط الصامولة الخارجية بمواصفات عزم أقصى تبلغ 22.6 نيوتن متر لمنع قص الخيط أو التشوه الهيكلي لعناصر الاستشعار الداخلية.

• حافظ على نصف قطر خلوص لا يقل عن 30 مم حول طرف المجس 11 مم بالنسبة لأي معادن هيكلية مجاورة لتجنب تداخل خطأ الفجوة الجانبية.

• قم بتوجيه الخط المحوري المدمج بطول 9.0 متر عبر قناة كهربائية مخصصة، مع التحقق من تأريض الدرع الميكانيكي فقط عند لوحة رف الشاشة.

إطار العمل اللوجستي ومناولة البضائع

وقت التسليم: 3-5 أيام عند الانتهاء من الدفع عن طريق خدمة الشحن الجوي ذات الأولوية بما في ذلك DHL أو FEDEX أو UPS. يتم إغلاق المكونات داخل مصفوفات تغليف صناعية مضادة للكهرباء الساكنة ومقاومة للرطوبة. تقضي الحاويات الكرتونية الخارجية الصلبة المبطنة بحشوات رغوية ممتصة للصدمات على الإجهاد الميكانيكي على الخطوط المحورية المدمجة وخيوط الموصلات الدقيقة أثناء التوزيع الدولي.

الأسئلة الشائعة الهندسية التقنية

س: هل يمكن ربط مجس التقارب 9.0 متر هذا بمستشعر تقارب قياسي 5.0 متر؟

ج: لا. الخصائص الكهربائية الداخلية لمجس 9.0 متر متطابقة بشكل صريح مع بنية نظام 9.0 متر. إقرانه بمستشعر 5.0 متر يدمر تدرج مجس تيار الدوامة، مما يؤدي إلى أخطاء كبيرة في تتبع الخطية.

س: هل يمكن استبدال مكون المستشعر هذا أثناء تشغيل الرف الرئيسي؟

ج: نعم. مجس التقارب هو مجموعة أجهزة سلبية بالكامل. فصله أو استبداله لن يسبب ضررًا للإلكترونيات النشطة للوكيل، على الرغم من أنه سيبلغ على الفور عن حالة خطأ تحت الجهد على قناة المراقبة المخصصة تلك.
