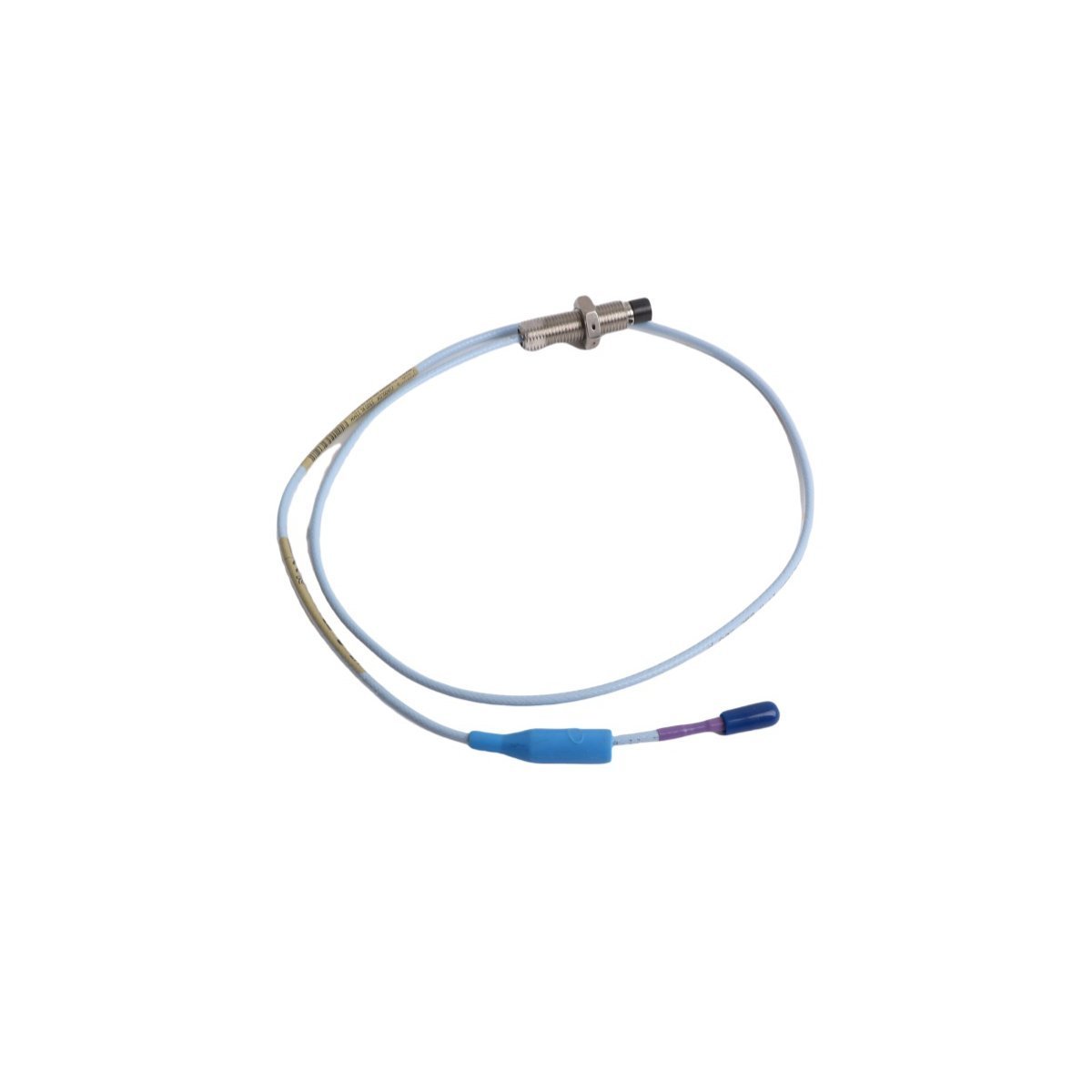

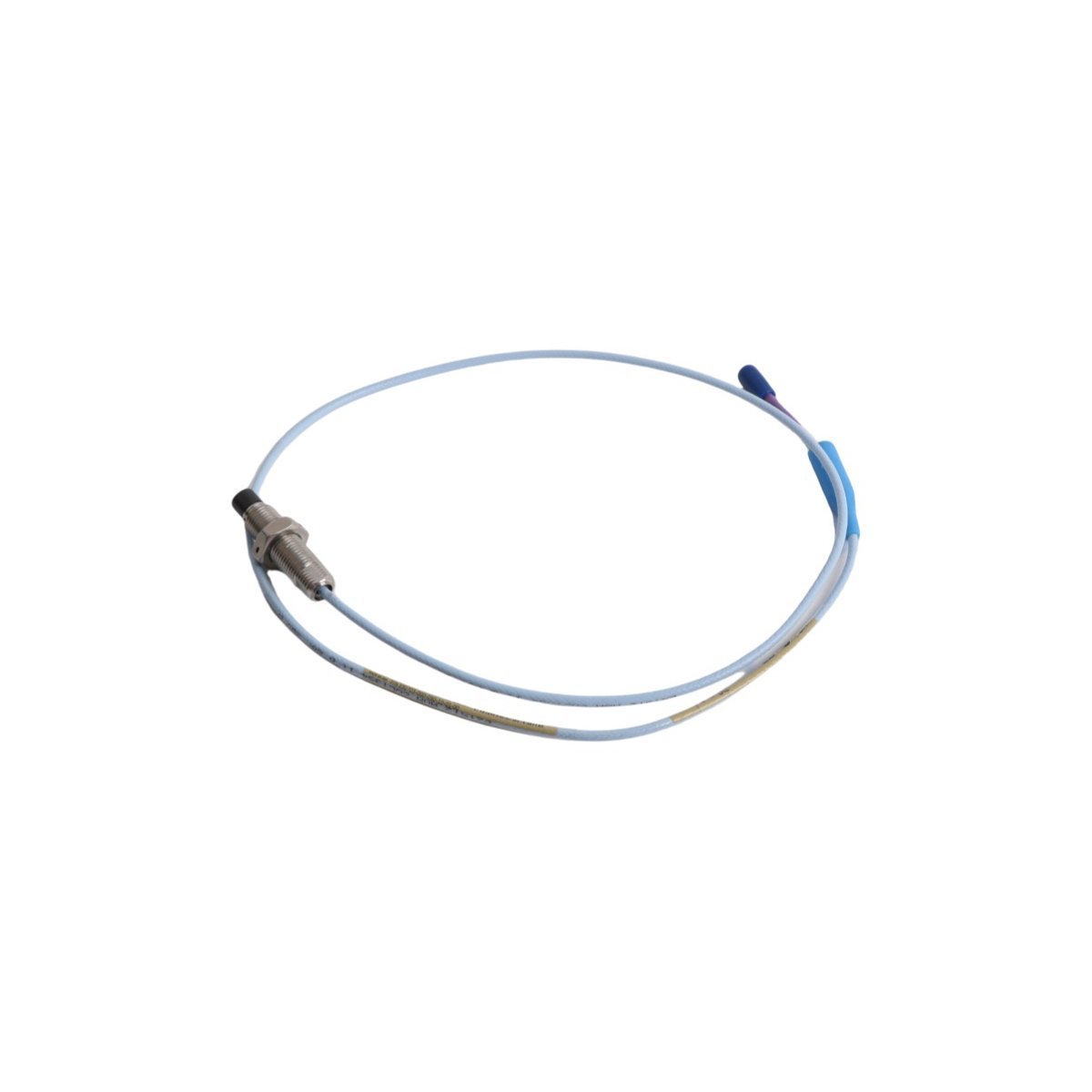

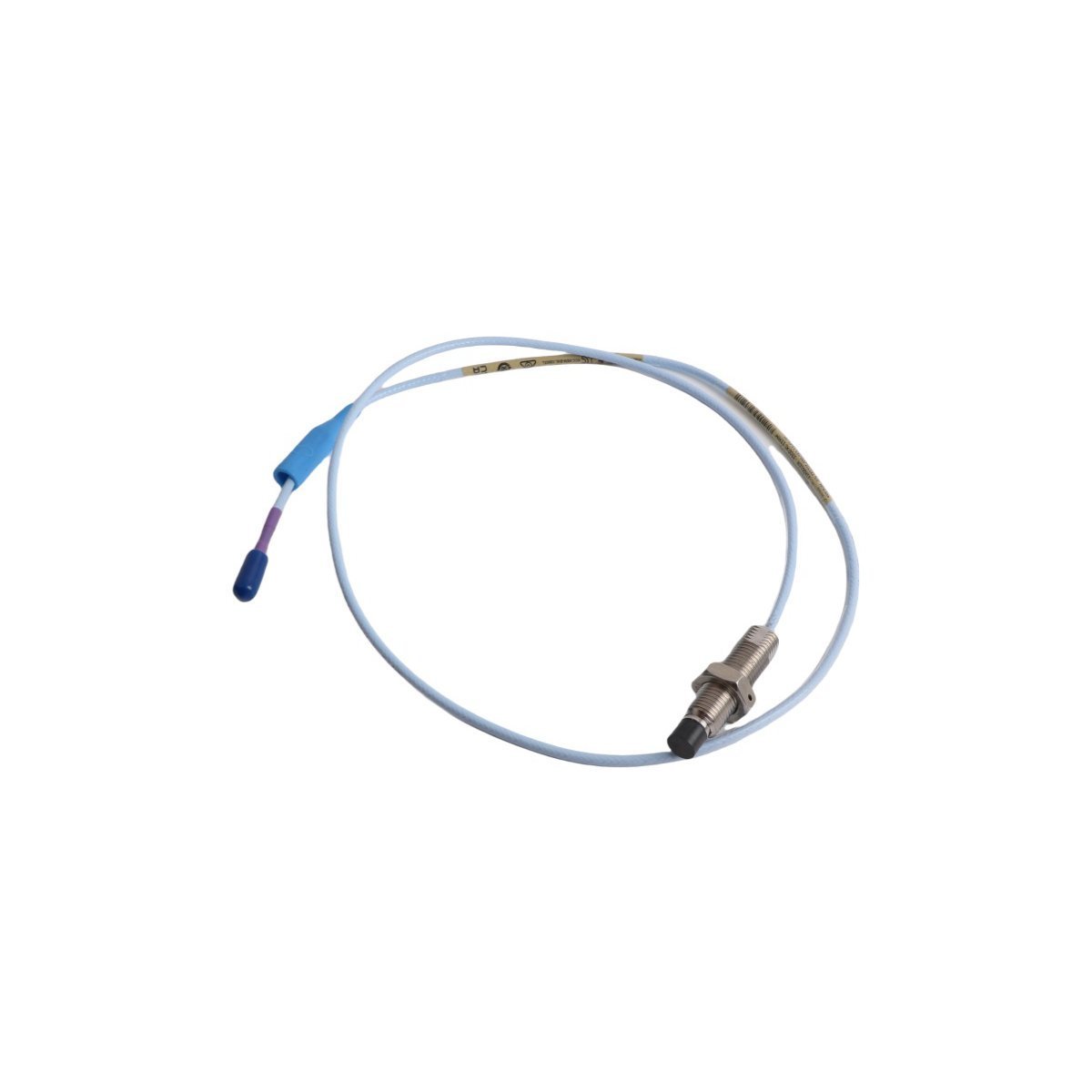

330703-00-100-10-11-CN مجسات التقارب Bently Nevada 3300 XL
-
الأبعاد: 35.0 * 20.0 * 10.0 سم
-
بلد المنشأ: USA
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
تم تكوين Bently Nevada 330703-00-100-10-11-CN (مسابر التقارب 330703) لقياس إزاحة العمود والاهتزاز في أنظمة محولات 3300 XL، ويوفر تنفيذًا مباشرًا للإشارة الفيزيائية عبر الحث بالتيارات الدوامية.
منطق تكوين النموذج
يحدد 330703-00-100-10-11-CN مجموعة مسبار تقارب بحجم 11 مم. تحدد سلسلة التكوين الطول غير الملولب وطول الغلاف والطول الكلي للنظام ونوع واجهة الموصل، وهي معايرة للتكامل مع منصات المراقبة Bently Nevada 3300 XL.
مواصفات الأجهزة
| المعلمة | المواصفات |
| النموذج | 330703-00-100-10-11-CN |
| العلامة التجارية | Bently Nevada |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.42 كجم |
| أبعاد الشحن | 35.0 * 20.0 * 10.0 سم |
| درجة حرارة التشغيل | -51 درجة مئوية إلى +177 درجة مئوية |
| استهلاك الطاقة | سلبي |
| قطر المسبار | 11 مم |
| خيط التركيب | 3/4-16 UNF |
| طول النظام | 1.0 متر |
الحث بالتيارات الدوامية وديناميات الدوار
تستخدم مجموعة المحول هذه معايرة مسبار التيار الدوامي لتحويل مسافة الفجوة المستهدفة إلى إشارة جهد متناسبة. يعد تحقيق التحقق من جهد الفجوة عند نقطة الضبط الاسمية -10 VDC ضروريًا للقياس الخطي. توفر هندسة طرف 11 مم نطاقًا خطيًا أوسع مقارنةً بالمتغيرات ذات 8 مم، مما يتطلب معايرة دقيقة لتتبع ديناميات الدوار بدقة. يتم الحفاظ على قمع التداخل في التركيبات عالية الكثافة عن طريق الالتزام بمعايير الفصل الفيزيائي بين أطراف المسابير المتجاورة لمنع تداخل التذبذب في إشارة Proximitor.
معلومات الطلب
-
مسبار تقارب واحد (1) 330703-00-100-10-11-CN
-
صامولتان (2) قفل 3/4-16 UNF
-
واقي موصل الكابل
-
شهادة الخطية ضد هدف فولاذ 4140
إرشادات التركيب الميداني
-
المحاذاة الميكانيكية:
-
نظف منفذ تركيب الماكينة من الحطام.
-
استخدم ميكرومتر العمق لضبط المسبار عند مسافة الفجوة الاسمية المحددة قبل شد صواميل القفل.
-
الإنهاء والتأريض:
-
قم بتوصيل موصلات ClickLoc حتى يؤكد النقر الملموس الاستمرارية الكهربائية الإيجابية.
-
تأكد من أن غلاف المسبار يحافظ على اتصال منخفض المقاومة بهيكل الماكينة لدرع كهرومغناطيسي فعال.
-
الأسلاك:
-
قم بتوجيه الأسلاك المحورية داخل قناة معدنية مخصصة لمنع دخول البيئة وحث الضوضاء الكهرومغناطيسية.
الأسئلة الشائعة
-
هل يمكن تعديل هذا المسبار في الموقع؟
لا. الكابل المحوري متوافق من المصنع مع معاوقة النظام. يؤدي تغيير الطول إلى انعكاسات الإشارة وإبطال معايرة المصنع.
-
ما هو تأثير مادة العمود على الإشارة؟
يتم معايرة المسبار للفولاذ 4140. المواد البديلة للعمود تغير تفاعل المجال الدوامي للتيار الدوامي، مما يتطلب تعديلات على عامل قياس الشاشة.
-
لماذا يستخدم مسبار 11 مم بدلاً من 8 مم؟
يوفر مسبار 11 مم نطاقًا خطيًا أكبر، مما يجعله مناسبًا للتطبيقات ذات المدارات الأوسع للعمود أو قياس التذبذب منخفض التردد.
-
كيف يتم التحقق من إخراج المسبار؟
يتم قياس جهد الفجوة DC عند دبابيس إدخال بطاقة الشاشة؛ تشير القراءات خارج النطاق الخطي إلى احتمال ملامسة الهدف أو فشل المسبار.
-
هل يمكنني استخدام هذا مع Proximitor غير XL؟
لا. تم تحسين مسابير سلسلة XL كهربائيًا لـ Proximitors المتوافقة مع XL؛ يؤدي عدم التطابق إلى أخطاء كبيرة في الخطية والدقة.
-
كيف يتم الحفاظ على العزل الكهربائي؟
يعزل تصميم TipLoc طرف المستشعر عن غلاف الفولاذ المقاوم للصدأ، مما يمنع تكوين حلقة أرضية في حلقة الاستشعار.
-
ما الذي يسبب قراءة عند قضيب الطاقة السلبي؟
تشير القراءة عند حد جهد الإمداد إلى فشل الدائرة المفتوحة، وعادة ما يكون سببه كابل محوري تالف أو موصل غير محكم.
-
هل المسبار محكم للضغط؟
تم تصميم مجموعة المسبار لتكون محكمة للضغط عند تركيبها باستخدام مواد مانعة للتسرب مناسبة، مما يسمح باستخدامها في أغلفة المحامل.
