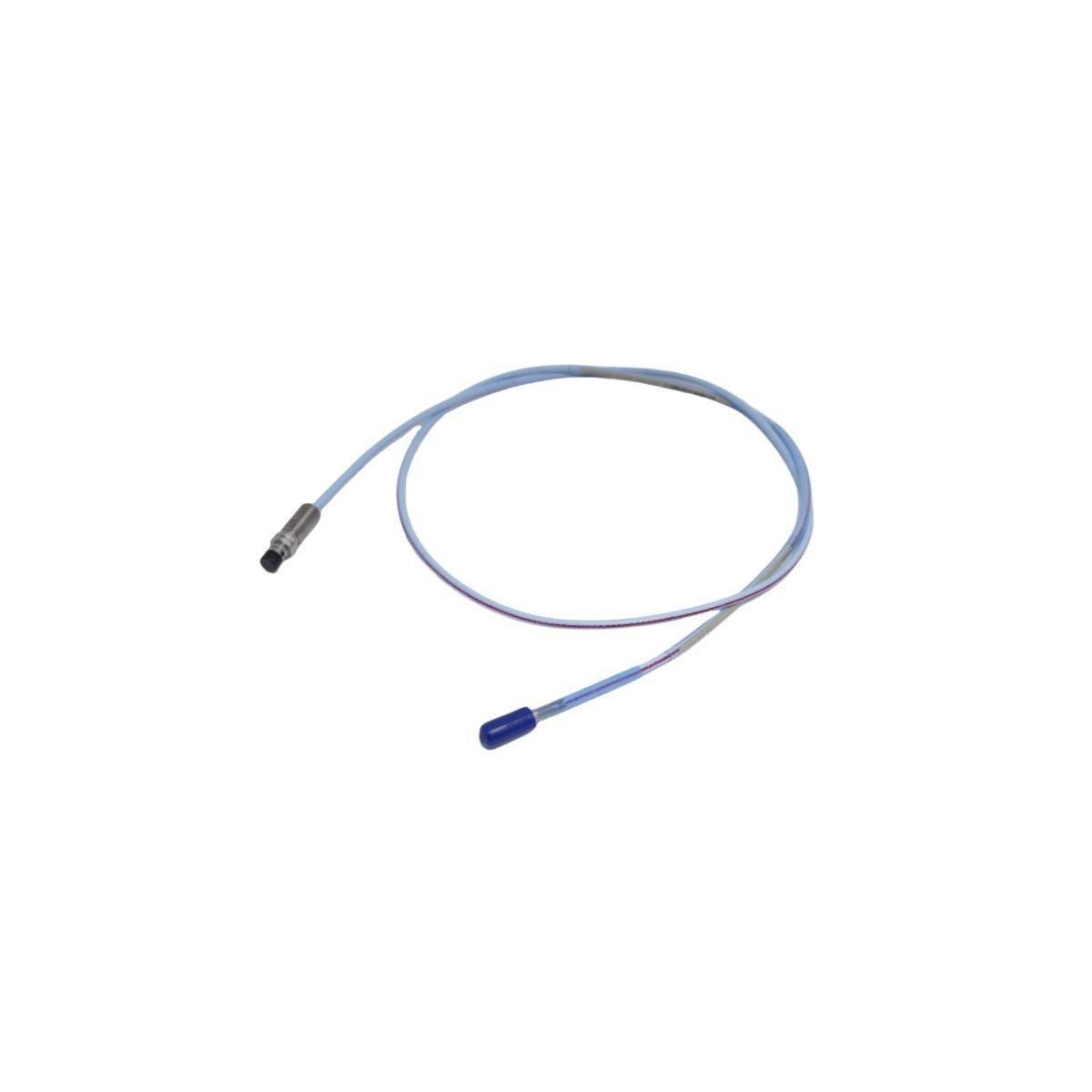

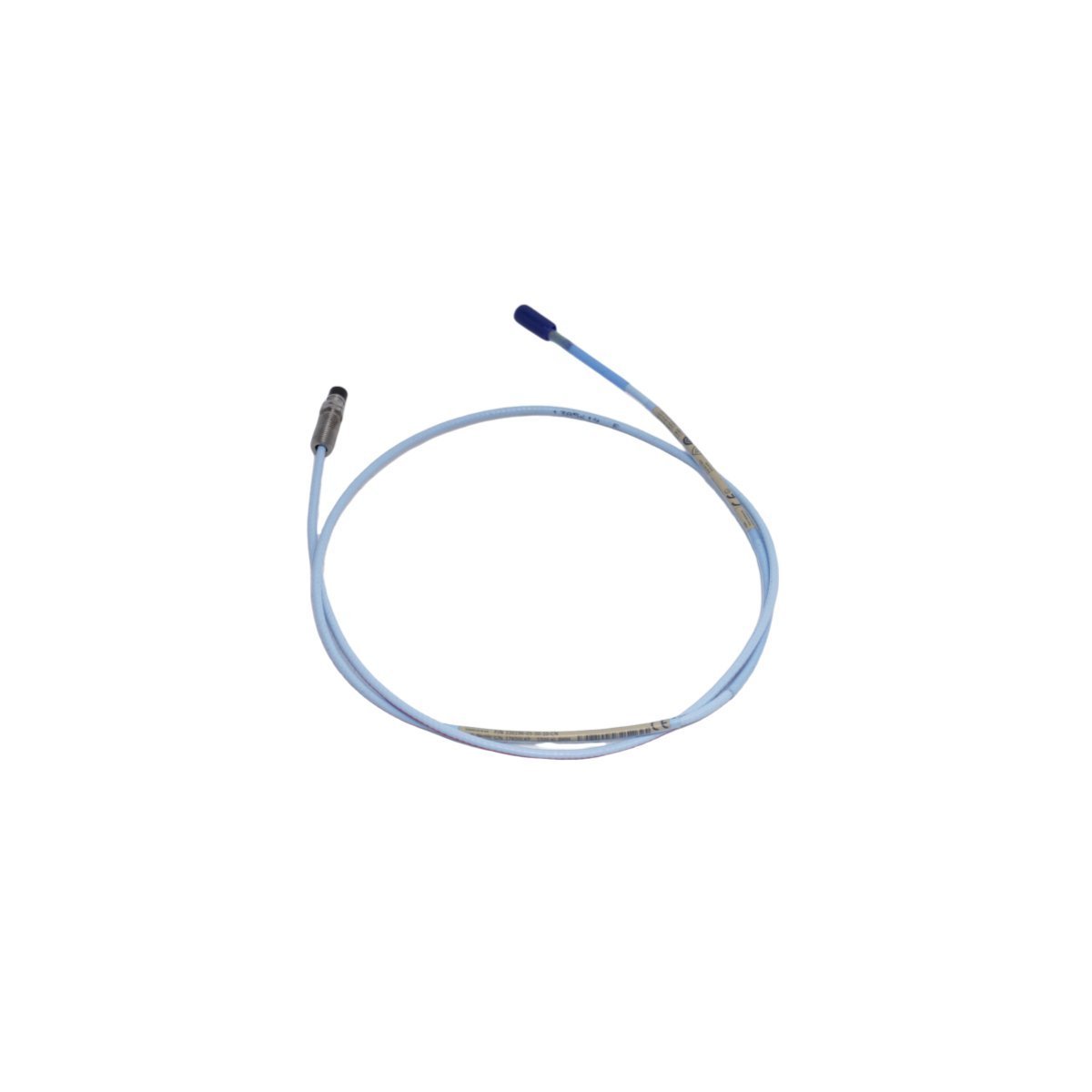

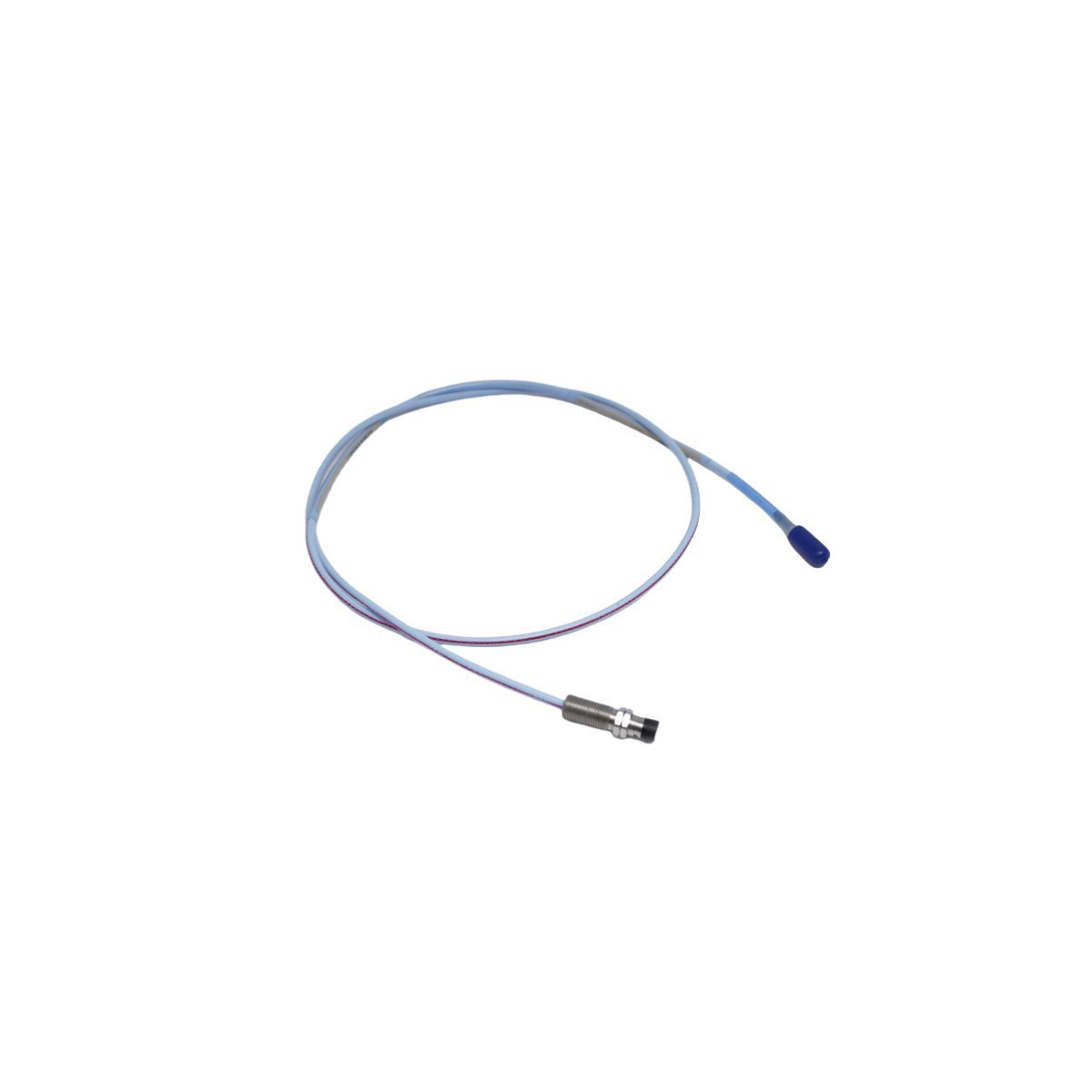

تم تكوينه لقياسات إزاحة العمود الساكنة والديناميكية غير المتصلة في منصات نظام الأجهزة التوربينية 3300 XL، ويوفر Bently Nevada 330196-05-30-10-CN (330196 أجهزة استشعار القرب) تنفيذًا ماديًا/كهربائيًا مباشرًا. يتتبع المكون اختلافات مجال التيار الدوامي عالي التردد التي يولدها تجميع الطرف المتفاعل مع هدف موصل دوار لإخراج بيانات الاهتزاز الشعاعي الخام أو موضع العمود أو السرعة.

مصفوفة تسمية اللاحقة

• 05 (خيار الطول غير الملولب): 0.5 بوصة

• 30 (خيار طول الهيكل الكلي): 3.0 بوصة

• 10 (خيار الطول الإجمالي): 1.0 متر (3.3 قدم)

• CN (لاحقة موافقة الوكالة): شهادة Ex nA، Ex ia الخاصة بالمنطقة للتركيبات الصناعية الرئيسية

المواصفات الفنية

تحجيم مسبار التيار الدوامي وتتبع ديناميكيات الدوار

يعتمد طرف الاستشعار بقطر 8 مم على الامتثال الصارم لقيود تحجيم مسبار التيار الدوامي المعاير في المصنع لإخراج منحدر جهد خطي يبلغ 7.87 فولت/مم. يحدد التموضع الميكانيكي عبر الغلاف الملولب 3/8-24 UNF الفجوة الهوائية الساكنة، مطابقة هدف التحقق من جهد الفجوة -10 فولت تيار مستمر عند نقطة المركز الخطي لحلقة نظام المحول. يتيح هذا المحاذاة الفيزيائية والكهربائية التحليل المستمر لديناميكيات الدوار عالية التردد المجهرية. يحافظ تحسين المعاوقة الداخلية عبر المسار المحوري على سلامة الإشارة ويضمن قمع التداخل عند تكوين مجسات مزدوجة في ترتيبات X-Y متعامدة على غلاف محمل آلة واحد.

معلومات الطلب

• صندوق وحدة المحول: يحتوي على مجموعة مسبار 330196 8 مم مع كابل قياسي مدمج بطول 1.0 متر.

• عزل الموصل: يتضمن أنابيب تقلص حراري قياسية من الفلوروكربون لعزل الأطراف الخارجية.

• متطلبات النظام: يتم استبعاد مستشعرات Proximitor 3300 XL المرتبطة وكابلات التمديد وأقواس التركيب ويجب الحصول عليها بشكل منفصل.

التعبئة والشحن

• وقت التسليم: 2-7 أيام عند تسجيل تسلسلات انتهاء الدفع.

• شركات الشحن: يتم الشحن عبر خطوط الأولوية الدولية بما في ذلك DHL أو FEDEX أو UPS.

• الدرع البيئي: تنتقل المكونات مغلقة داخل عبوات صناعية مضادة للكهرباء الساكنة ودرع ثابت لمنع التدهور المادي والكهرومغناطيسي أثناء النقل.

إرشادات التركيب الميداني

• حدود عزم التركيب: قم بتثبيت برميل المسبار يدويًا في الكتيفة أو كتلة الغلاف. قم بربط صواميل القفل الأساسية بقيمة قصوى تبلغ 11.2 نيوتن متر (100 بوصة رطل) لمنع الربط الهيكلي أو تلف خيوط UNF 3/8-24.

• تحسين فجوة المحول: قم بتوصيل مقياس فولت رقمي بأطراف حلقة إخراج مستشعر Proximitor. اضبط عمق إدخال المسبار بالنسبة لوجه الهدف حتى يقرأ التحقق من جهد الفجوة في الوقت الفعلي بالضبط -10 فولت تيار مستمر قبل تثبيت صامولة التثبيت.

• تأريض الموصل المحوري: حافظ على نظافة وجفاف الموصلات الصغيرة القابلة للنقر تمامًا أثناء التوجيه. اعزل وصلة الموصل بأكمام التقلص الحراري المصنوعة من الفلوروكربون المتوفرة لمنع التأريض ضد جدران القناة المرنة المحلية، مما يحافظ على قمع التداخل.

الأسئلة المتكررة

س: كيف يؤثر الانحراف الميداني عن التحقق من جهد الفجوة الموصى به على مقاييس التتبع عالية السرعة؟

ج: يؤدي تركيب وجه المسبار خارج المنطقة الخطية المعايرة إلى تغيير معامل تحجيم مسبار التيار الدوامي الأساسي. يتسبب هذا في قص إشارة مبكر أثناء أحداث الاهتزاز العابرة الذروية، مما يقلل من الدقة عند تتبع ديناميكيات الدوار عالية التردد.

س: هل يمكن قص أو تعديل الكابل القياسي المدمج بطول 1.0 متر لتبسيط التوجيه المادي؟

ج: لا. يؤدي تغيير الطول المادي للكابل المتكامل إلى تغيير سعة الحلقة المضبوطة ومعلمات الطول الكهربائي. يؤدي الربط إلى تعطيل مصفوفة تحجيم مسبار التيار الدوامي المعايرة، مما يلغي تمامًا معايرة النظام.

س: ما هي مسافة الفصل التي يجب الحفاظ عليها لتحقيق قمع فعال للتداخل؟

ج: حافظ على مسافة فصل لا تقل عن 40 مم بين طرفي المسبار المجاورين بقطر 8 مم. يؤدي وضع الأطراف أقرب من هذا الحد إلى تداخل حقولها الكهرومغناطيسية، مما يتسبب في ترددات ضرب الإشارة التي تتجاوز دوائر قمع التداخل.
