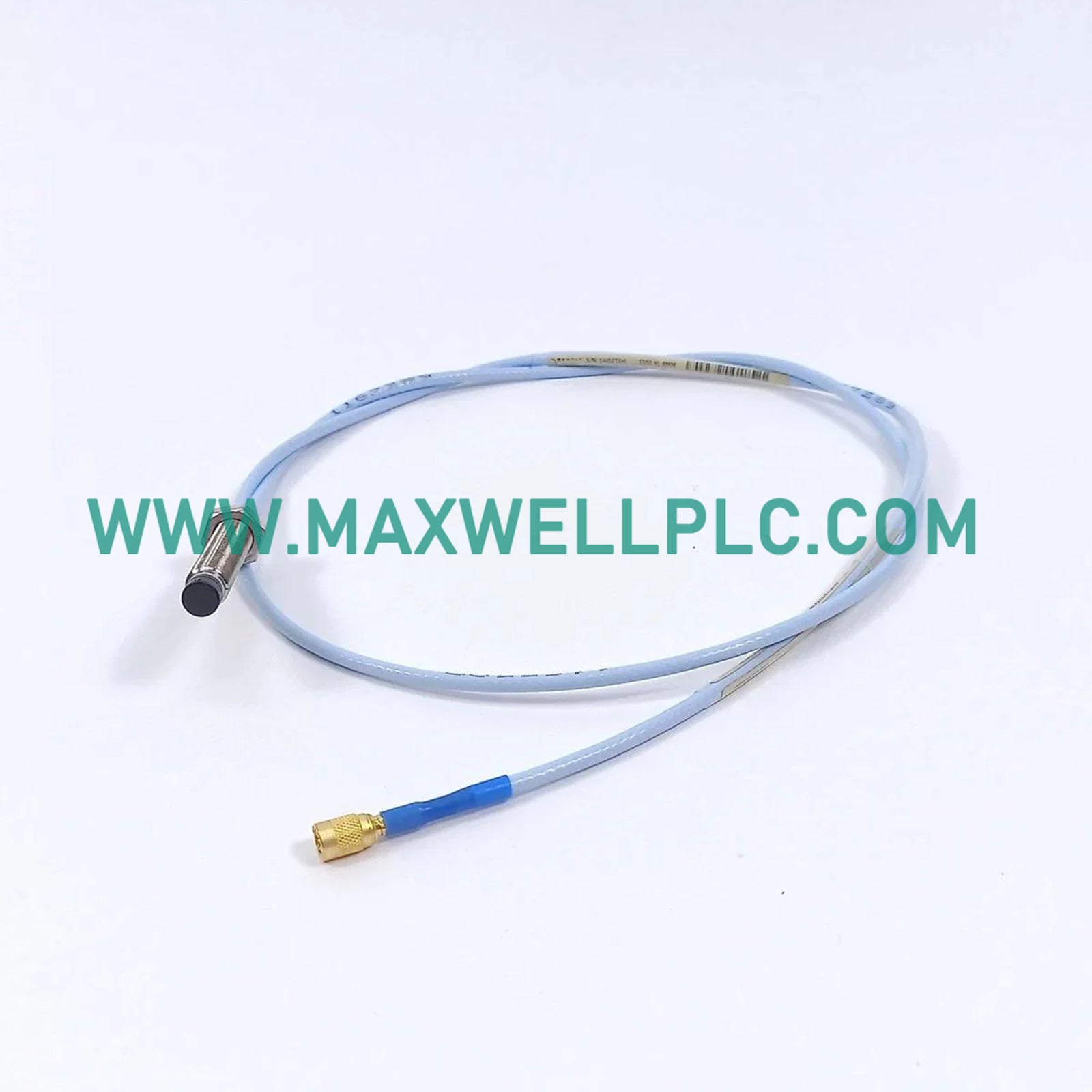

يعمل Bently Nevada 330192-00-20-10-00، والمفهرس أيضاً باسم مجس التقارب 330192، كمكون مادي مخصص لقياس اهتزاز العمود وموضعه المحوري بدون تلامس ضمن منصات 3300 XL. يقوم المكون بالكشف عن التيارات الدوامية تحت الميكرون مقابل مسارات الهدف الدوارة، محولاً الإزاحة الفيزيائية إلى إشارات كهربائية ديناميكية عالية التردد تتم معالجتها بواسطة مستشعر تقاربي مطابق.

تفكيك تسميات رقم الطراز

• 330192: مؤشر الطراز الأساسي لمجس التقارب Bently Nevada 3300 XL 8 مم ذو نطاق درجة الحرارة الموسع (ETR) مع سن 3/8-24 UNF ودرع من الفولاذ المقاوم للصدأ.
• -00: خيار الطول غير المسنن يحدد 0.0 بوصة.
• -20: خيار الطول الكلي للعلبة يحدد 2.0 بوصة.
• -10: خيار الطول الكلي يحدد 1.0 متر (3.3 قدم) من كابل التوصيل المدرع.
• -00: خيار موافقة الوكالة لا يتطلب أي شهادات تنظيمية.

المعلمات الكهرو-ميكانيكية

معايرة مجس التيار الدوامي والتحقق من ديناميكيات الدوار

يولد المجس 330192-00-20-10-00 مجالاً مغناطيسياً متناوباً من ملف سلك النحاس الداخلي المغلف في طرف PPS عالي الأداء. تؤدي عدم التوافق أو التحولات الميكانيكية في موضع الهدف إلى تغيير في معايرة مجس التيار الدوامي، مما يؤثر مباشرة على استقرار النظام. يطبق الفنيون قياسات التحقق من جهد الفجوة التي تستهدف خطاً أساسياً يبلغ -10 VDC لتحديد موضع المستشعر بشكل صحيح ضمن النطاق الخطي. يتيح الحفاظ على هذا التتبع المكاني الدقيق تقييماً خالياً من الأخطاء لديناميكيات الدوار عالية التردد وقمع التداخل بين عقد المستشعرات المتجاورة.

محتويات العبوة

• 1 × مجس تقارب مدرع Bently Nevada 330192-00-20-10-00
• 2 × غسالات محاذاة السن

إرشادات التكامل المادي

• معايرة الفجوة الهوائية للهدف

  اضبط المسافة الفيزيائية بين وجه طرف المستشعر ومسار هدف العمود على 1.27 مم بالضبط (50 ميل) للوصول إلى نافذة التشغيل الخطية.

• حدود تطبيق العزم

  شد الجسم المسنن 3/8-24 بقيمة قياسية تبلغ 68 نيوتن متر (50 قدم رطل)، مع عدم تجاوز الحد الهيكلي البالغ 163 نيوتن متر (120 قدم رطل).

• منطقة التخليص المعدني الشعاعي

  حافظ على نصف قطر واضح ومستمر أقل من 16.0 مم (0.63 بوصة) من المساحة المفتوحة حول طرف المجس لعزل مسار الإشارة تماماً عن التداخل الجانبي.

• حدود توجيه الكابل المدرع

  قم بمد الطبقة المدرعة المرنة من الفولاذ المقاوم للصدأ مع التأكد من أن جميع الانحناءات تحافظ على نصف قطر انحناء لا يقل عن 25.4 مم (1.0 بوصة) لمنع انثناءات اللب الداخلي.

استفسارات الدعم الفني

• هل يمكن تعديل مجس التقارب هذا في الموقع عن طريق تقصير طول الكابل المدرع الفعلي؟

  لا. تتطابق الخصائص الكهربائية لكابل 1.0 متر في المصنع للحفاظ على معايرة مجس التيار الدوامي الدقيقة، ويؤدي قطع الكابل إلى إتلاف معايرة النظام.

• ما هو الإجراء التشخيصي القياسي إذا فشلت الحلقة في إنشاء التحقق من جهد الفجوة المطلوب؟

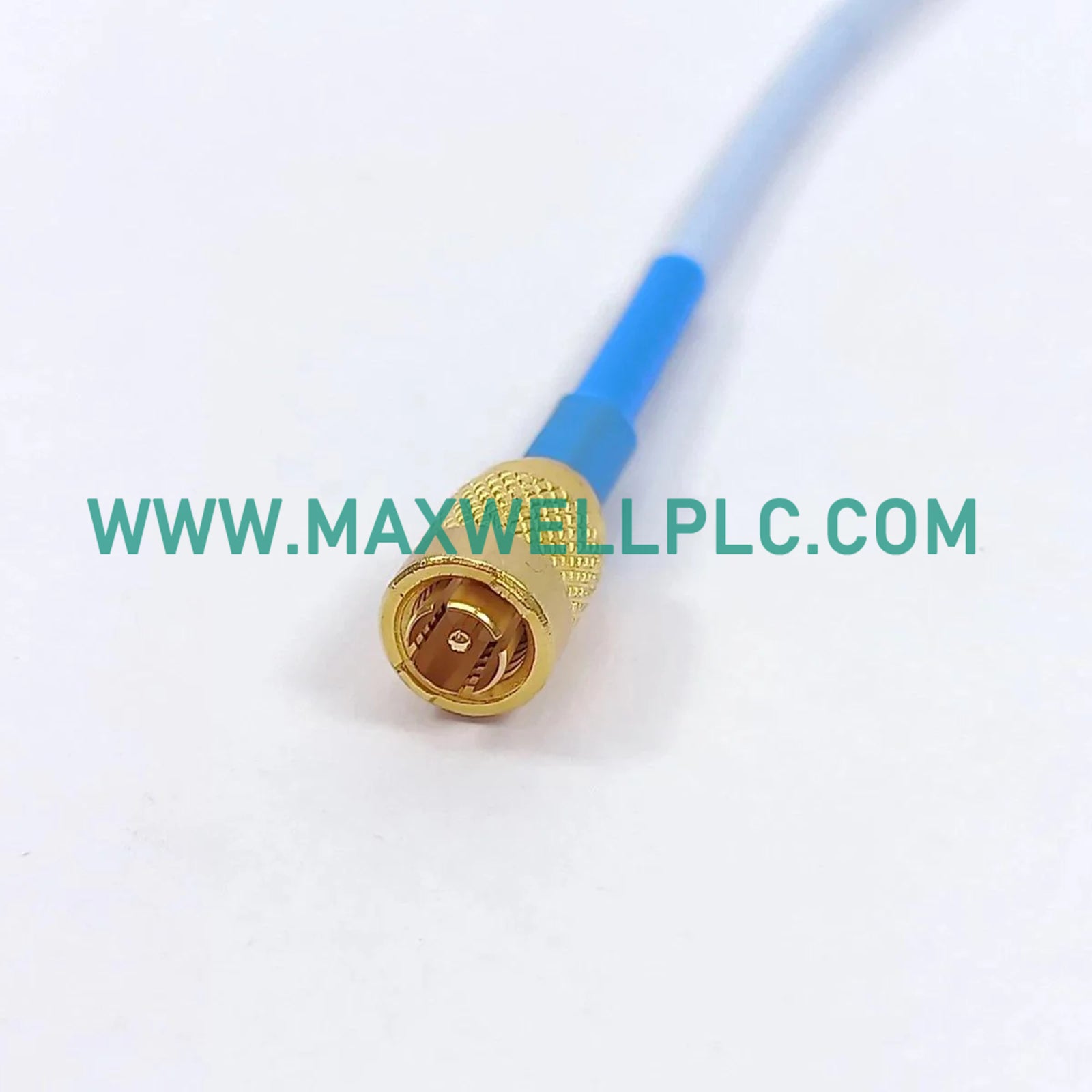

  تحقق من المسافة الفيزيائية بين الطرف ومسار الهدف باستخدام مقاييس الشعور للتأكد من أنها ضمن حد 1.27 مم، وافحص نقاط تلامس ClickLoc الذهبية.

• هل يدعم هذا الإصدار من أجهزة ETR التبديل السريع المباشر على نظام رف مراقبة يعمل بكامل طاقته؟

  نعم، يمكن فصل المجس السلبي وإعادة توصيله بينما الشاشة تعمل، على الرغم من أن هذا الإجراء سيؤدي إلى ظهور إشارة خطأ مؤقتة في القناة.

• كيف تتعامل مادة طرف كبريتيد البوليفينيلين مع التعرض طويل الأمد لمواد التشحيم الاصطناعية الساخنة؟

  مركب PPS خامل كيميائياً ويتحمل السوائل الصناعية ذات درجة الحرارة العالية دون تدهور هيكلي أو انتفاخ أو تغييرات في الثوابت العازلة.

• ما هي الأعراض الفيزيائية التي تشير إلى أن الكابل المدرع قد انحنى بما يتجاوز حدوده الدنيا؟

  سيسجل نظام المراقبة ارتفاعات ضوضاء عالية التردد أو تغيرات جهد متقطعة غير منتظمة بسبب التشققات داخل طبقات العزل المحورية الداخلية.

• هل يؤدي عدم وجود موافقات وكالة على هذا التكوين المحدد إلى تقييد معلمات التثبيت الكهربائية الخاصة به؟

  نعم، لا يمكن توجيه هذا الإصدار غير المعتمد مباشرة إلى المناطق الخطرة المعتمدة دون استخدام حواجز أمان جوهرية معزولة أو حاويات مقاومة للانفجار.

• كيف يمكن منع تداخل الرؤية الجانبية من مكونات غلاف الهيكل المجاورة أثناء التركيب؟

  تأكد من أن منطقة التخليص الشعاعية 16.0 مم حول الطرف خالية من المعادن غير المستهدفة عن طريق تعديل العمق غير المسنن أو استخدام فتحة تثبيت مخروطة.

• ما هو الاختبار الكهربائي الذي يؤكد أن ملف الحث النحاسي الداخلي قد تعرض لقصر أو فتح؟

  افصل تركيب ClickLoc وقم بقياس مقاومة التيار المستمر عبر الدبوس المركزي والدرع الخارجي باستخدام مقياس متعدد رقمي للتحقق من وجود دائرة مفتوحة.
