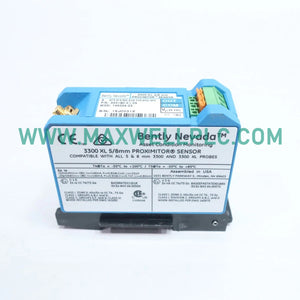

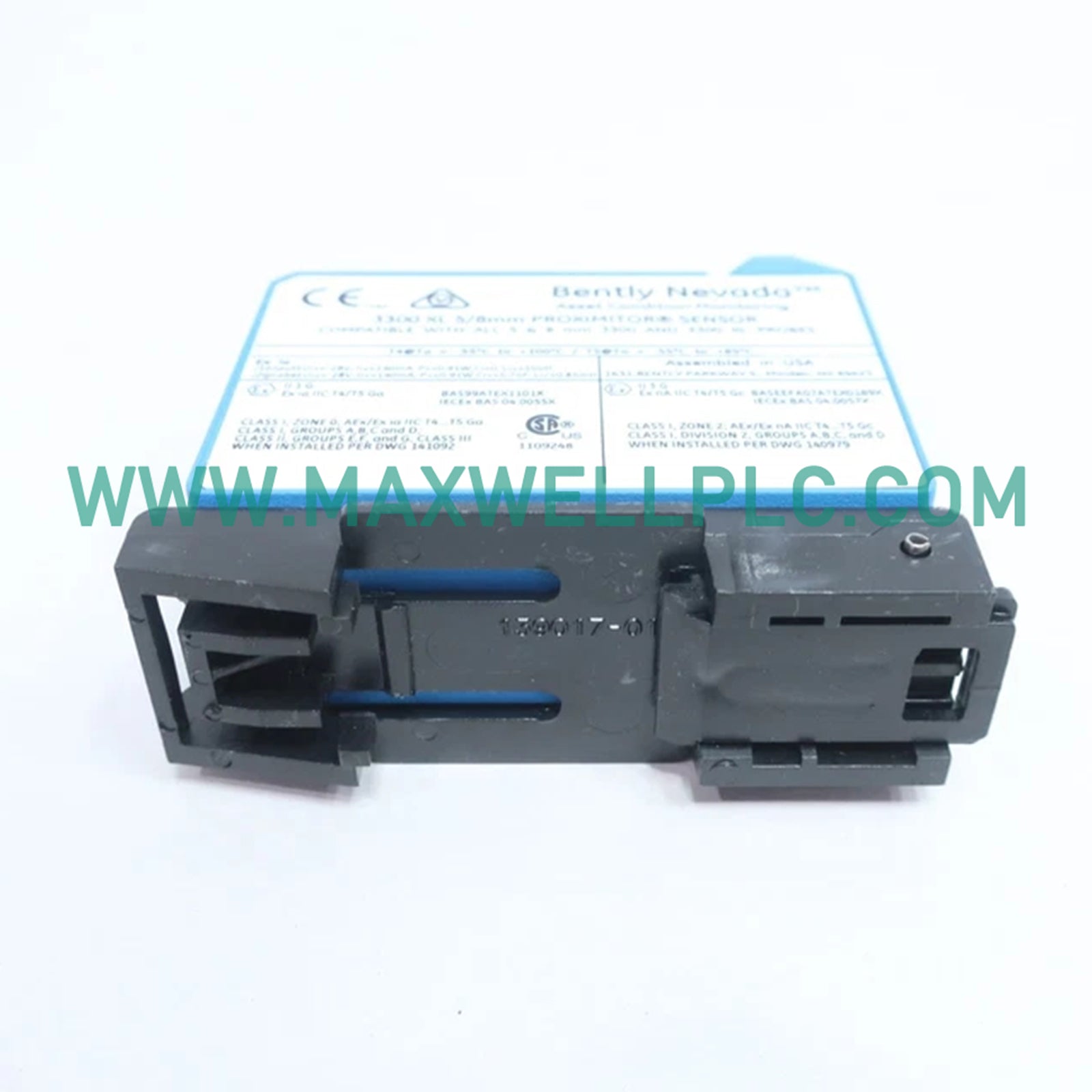

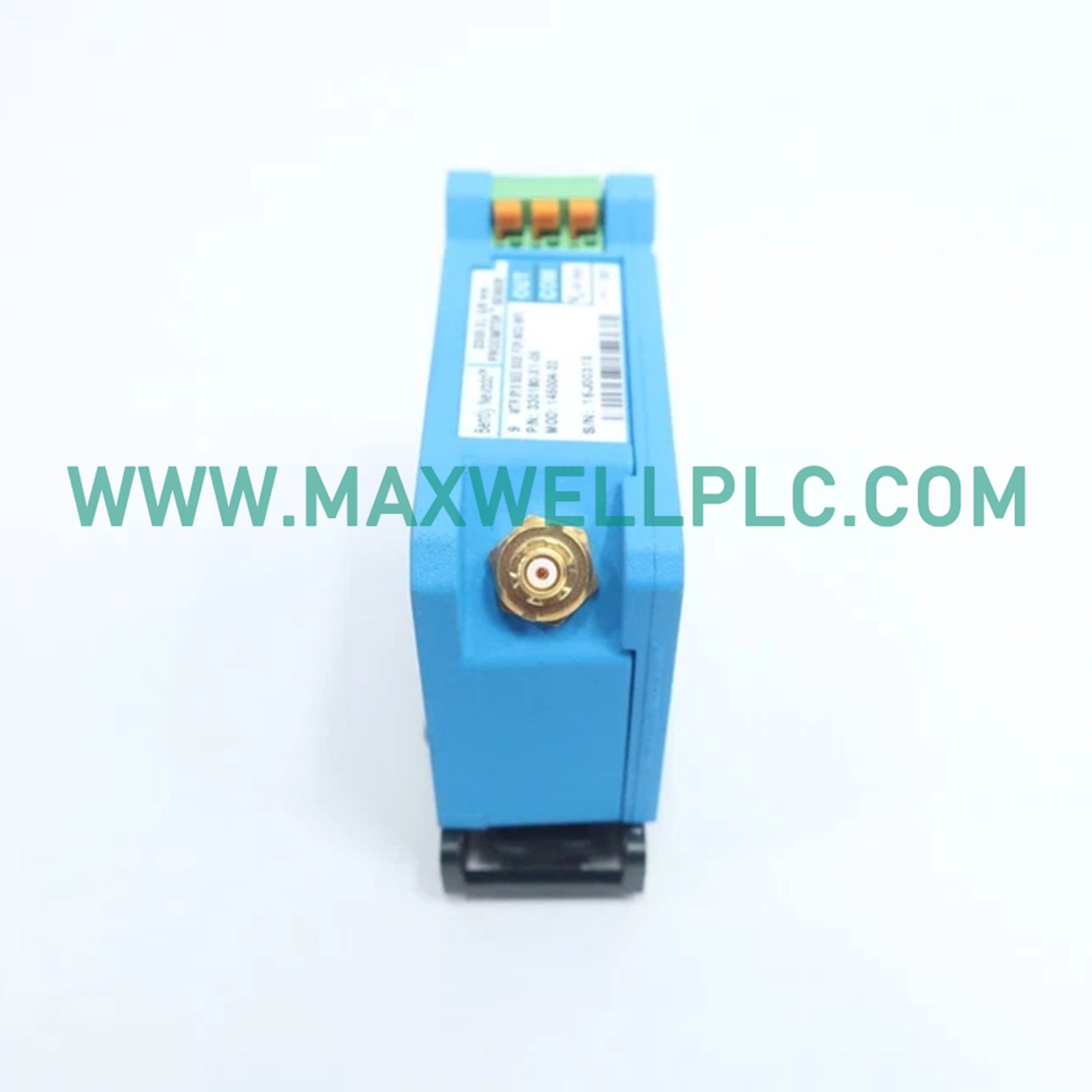

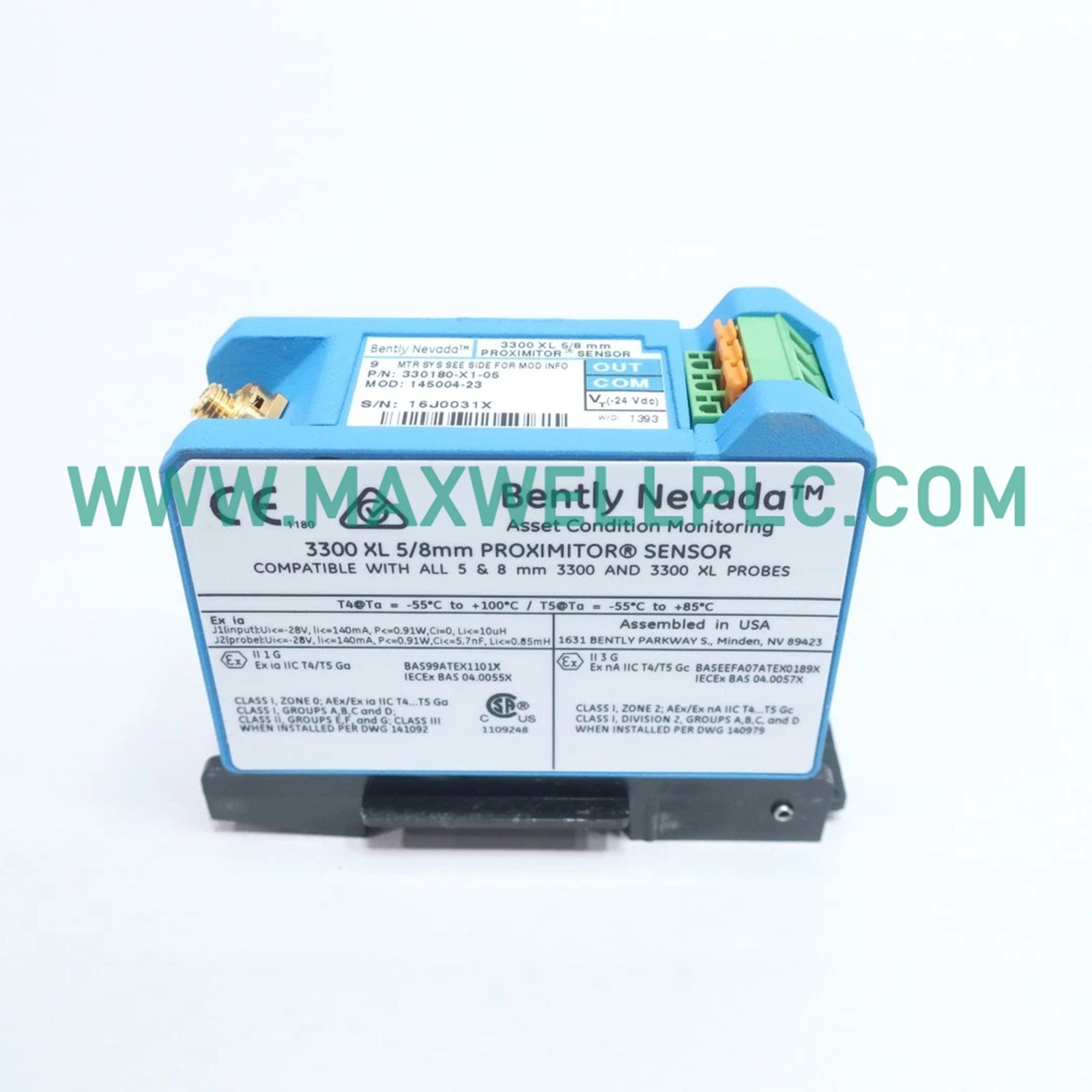

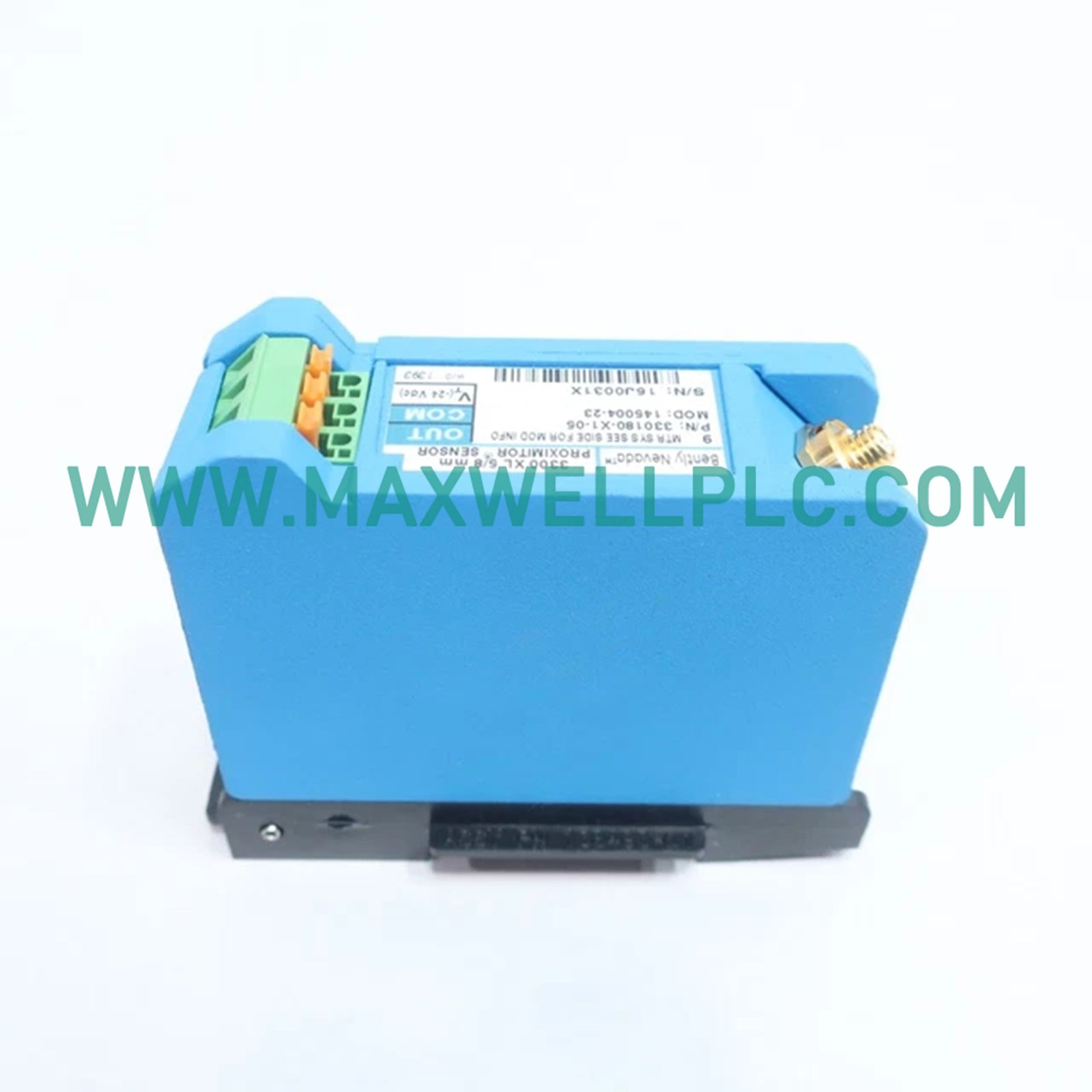

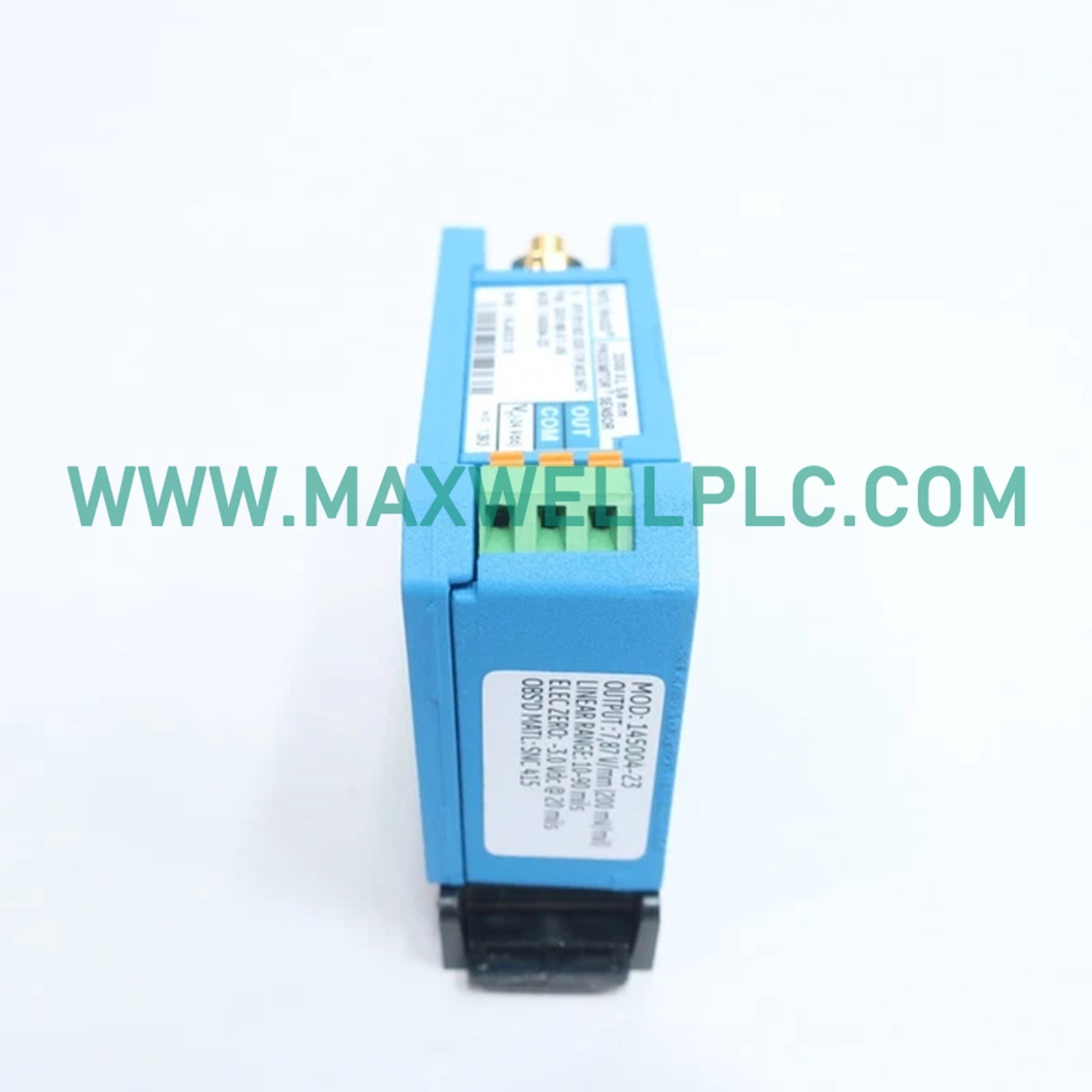

تم تكوين مستشعر Bently Nevada 330180-X1-05 MOD:145004-13 (مستشعر 330180 Proximitor) لإثارة إشارة التردد اللاسلكي عالية التردد وتكييف الإشارة ضمن شبكات نظام 3300 XL، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.

تسمية اللاحقة وتكوينات النموذج

• 330180: تسمية رمز الكتالوج الأساسي لوحدة الأجهزة لمستشعر Proximitor من سلسلة 3300 XL.
• X1: رمز خيار طول النظام يشير إلى تكوينات الحلقة المعايرة الكلية البالغة 11 (1.0 متر)، أو 51 (5.0 متر)، أو 91 (9.0 متر).
• 05: يعين تقييمات الموافقة المعتمدة لوكالة CSA وATEX وIECEx للمناطق الخطرة.
• MOD:145004-13: رمز تعديل المصنع الذي يحدد معلمات التصفية الداخلية المخصصة وتفاوتات المحطات المخصصة.

مواصفات الأجهزة

معايرة مسبار التيارات الدوامية وتتبع ديناميكيات الدوار

تُنتج وحدة Proximitor إشارة حامل تردد لاسلكي عالية التردد تدفع مسبار القرب المتصل، وتقوم بتنفيذ معايرة دقيقة لمسبار التيارات الدوامية لربط التغيرات الفيزيائية في الفجوة بتغيرات خطية في الجهد. تضمن حلقة تكييف الدائرة هذه التحقق الصارم من جهد الفجوة (أهداف -10 فولت تيار مستمر) أثناء المراقبة المستمرة لديناميكيات الدوار عبر الآلات الدوارة، مع الحفاظ على قمع قوي للتداخل المتبادل بين قنوات الاستشعار المتجاورة.

مخزون حزمة التوريد

• 1 × مستشعر Proximitor من طراز 3300 XL، موديل 330180-X1-05 MOD:145004-13
• 1 × مجموعة كتلة توصيل الأطراف

إرشادات التركيب الميداني

• تركيب السكة DIN والتركيب الميكانيكي
  • قم بتثبيت الوحدة بإحكام على سكة DIN صناعية قياسية داخل حاوية مراقبة الآلات الواقية.
  • تحقق من توافق توصيلات تأريض الهيكل بين سكة التركيب واللوحة الخلفية للحاوية مع متطلبات التدريع الكهرومغناطيسي للموقع.
• بروتوكولات توصيل الطاقة والإشارة
  • قم بتوصيل سلك التغذية السالب الطرف المخصص للإدخال، مع الحفاظ على جهد التغذية بين -17.5 فولت تيار مستمر و -26 فولت تيار مستمر.
  • قم بتوجيه خطوط إشارة خرج المستشعر بعيدًا عن كابلات طاقة المحرك عالية الجهد لمنع الضوضاء المستحثة في نظام حماية الآلات.

الأسئلة الشائعة التقنية الهندسية

• ما هو نطاق جهد الإمداد بالتيار المستمر المطلوب لتزويد مستشعر Proximitor بالطاقة؟

  تتطلب الوحدة جهد إمداد بالتيار المستمر يتراوح من -17.5 فولت تيار مستمر إلى -26 فولت تيار مستمر لتشغيل دوائر مذبذب التردد اللاسلكي الداخلية.

• ما هو الحد الأقصى لسحب التيار الذي يظهره هذا المستشعر أثناء حلقات التشغيل القياسية؟

  تسحب دارة تكييف الإشارة الداخلية النشطة أقل من 12 مللي أمبير في ظل ظروف التشغيل العادية.

• كيف يحدد رمز طول نظام X1 الاختيار الصحيح للمكونات المادية؟

  يحدد رمز X1 الطول الإجمالي للحلقة المعايرة، والذي يتوافق مباشرة مع خيارات 1.0 متر (11)، أو 5.0 أمتار (51)، أو 9.0 أمتار (91).

• ما هو جهد الفجوة الاسمي المستهدف الذي يجب التحقق منه أثناء المعايرة الأولية للمستشعر الثابت؟

  يجب على الفنيين التحقق من جهد فجوة مستهدف يبلغ -10 فولت تيار مستمر في المركز الفيزيائي لنطاق التشغيل الخطي.

• ما هو تصنيف السعة القياسي النموذجي لكابل التمديد المقترن؟

  يستخدم تصميم النظام ملف تعريف سعة كابل التمديد الذي يتميز بـ 69.9 بيكوفاراد/م (21.3 بيكوفاراد/قدم) نموذجي.

• ما هو نطاق درجة حرارة التشغيل الذي يحد من النشر المستمر لهذا المستشعر؟

  تم تصنيف الإلكترونيات للتشغيل المستمر عبر نطاق درجة حرارة محيطة يمتد من -52 درجة مئوية حتى +100 درجة مئوية.

• ما التعديل المحدد الذي يشير إليه تعيين MOD:145004-13؟

  يمثل رمز التعديل مراجعة مكون أو تصفية مصممة خصيصًا لتلبية متطلبات تطبيق العملاء الفريدة.

• كيف ينبغي التعامل مع الدرع المحوري لمنع تداخل حلقة التأريض؟

  يجب توصيل الدرع المحوري بالطرف الأرضي المشترك المخصص في الوحدة للحفاظ على سلامة الإشارة في البيئات الصناعية.
