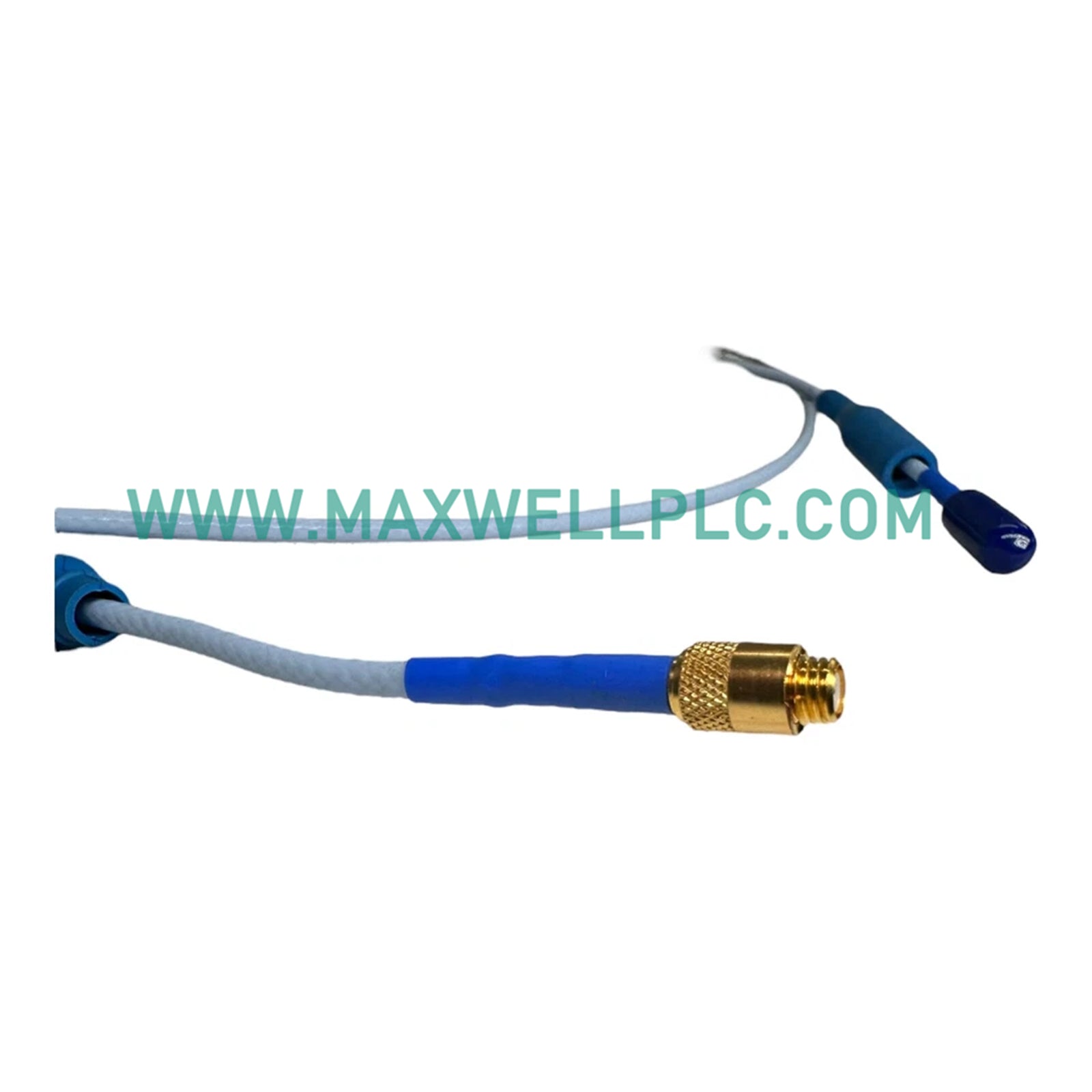

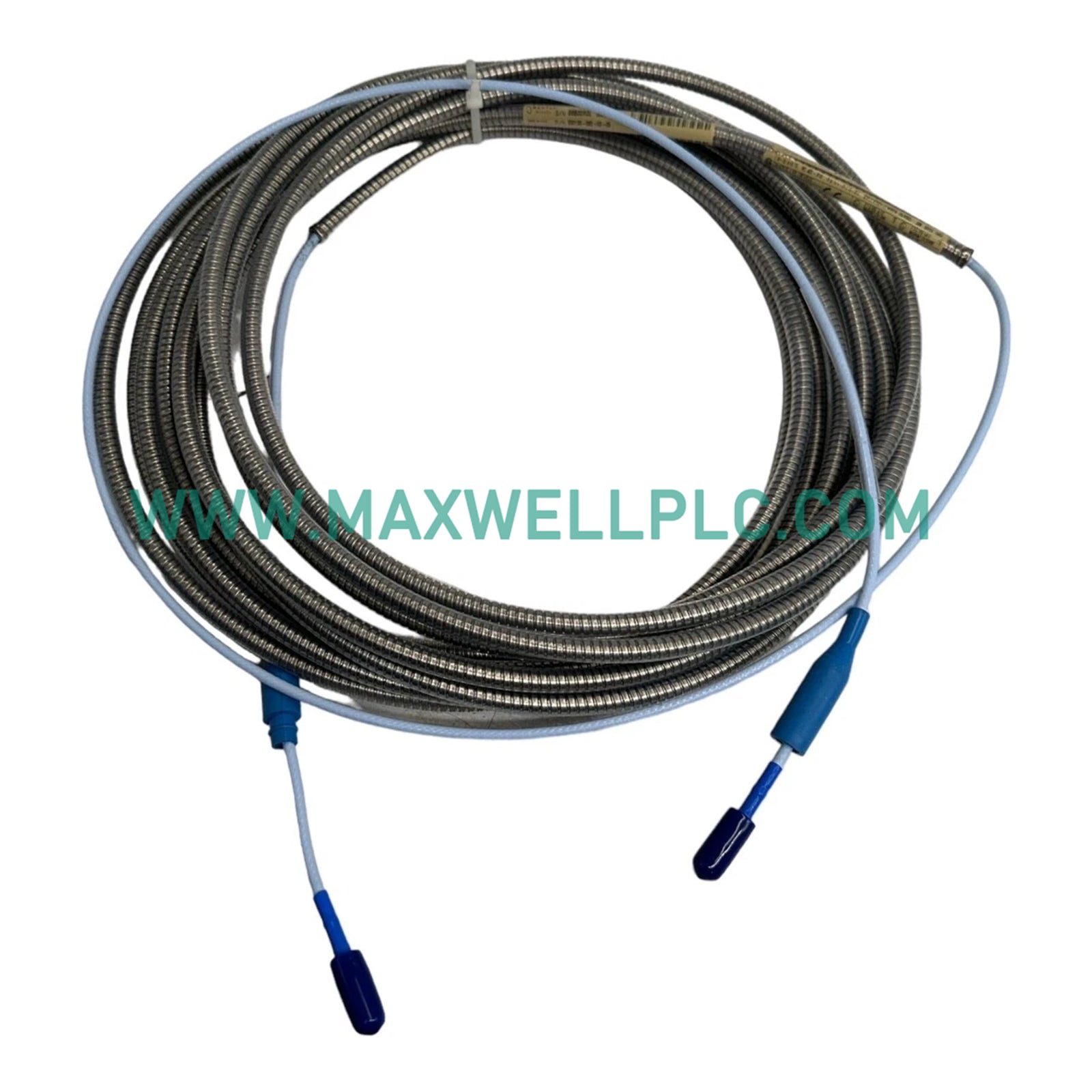

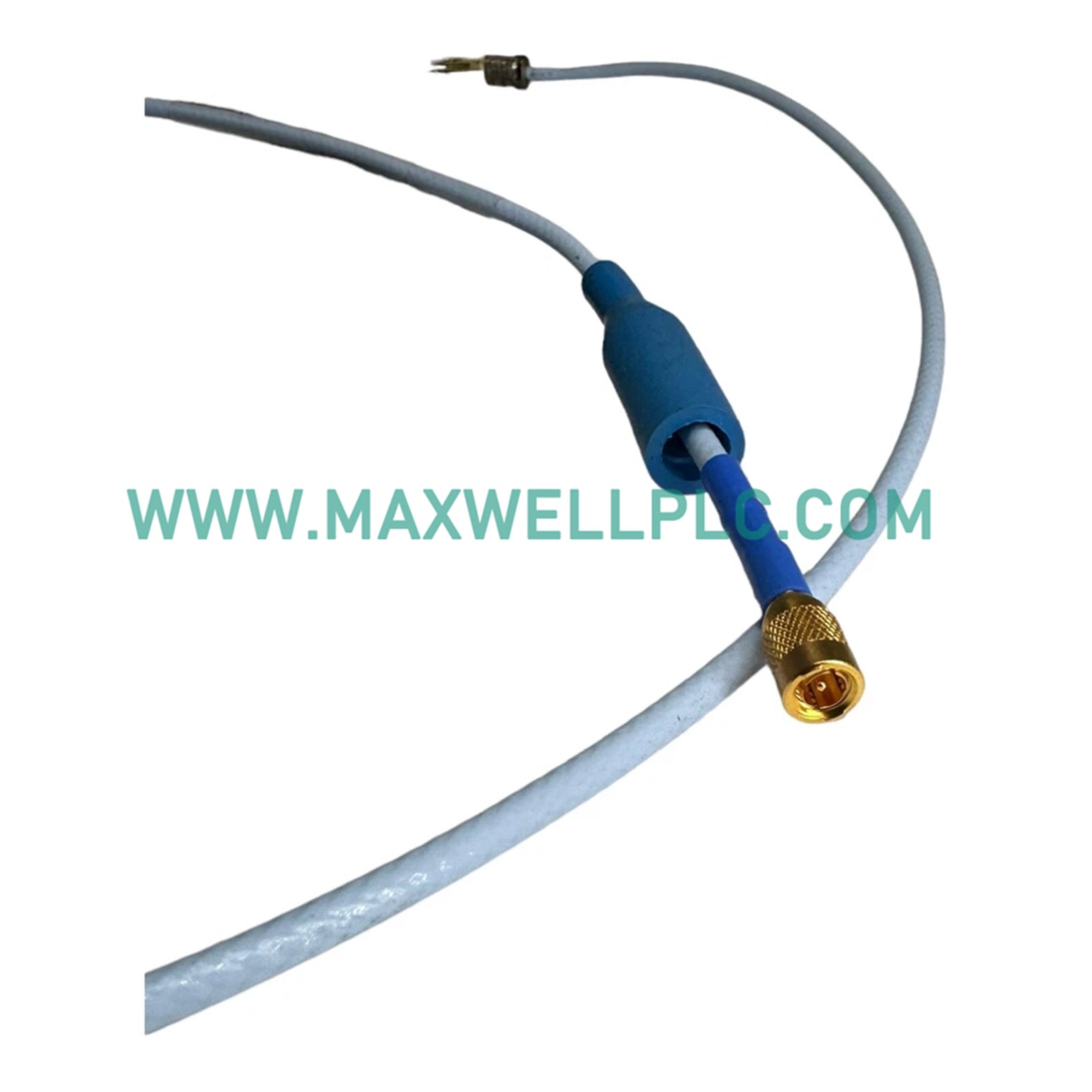

330130-045-00-CN كابل تمديد سلسلة Bently Nevada 3300 XL
-
الأبعاد: 20.4 × 22.2 × 3.5 سم
-
بلد المنشأ: USA
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
يعمل كابل التمديد Bently Nevada 330130-045-00-CN، المدرج أيضًا باسم كابل التمديد 330130، كمكون أجهزة مخصص لنقل إشارات مجس التيار الدوامي ضمن أنظمة محولات التقارب 3300 XL. يحافظ تجميع الكابل على الخصائص الكهربائية المعايرة المطلوبة بين مجس التقارب ومستشعر Proximitor مع الحفاظ على سلامة الإشارة عبر حلقة القياس.
تكوين النموذج
| رمز المقطع | الوصف |
|---|---|
| 330130 | كابل تمديد 3300 XL |
| 045 | طول الكابل 4.5 متر (14.8 قدم) |
| 00 | كابل قياسي |
| CN | موافقات CSA وATEX وIECEx |
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| النموذج | 330130-045-00-CN |
| العلامة التجارية | Bently Nevada |
| نوع المنتج | كابل تمديد 3300 XL |
| السلسلة | 3300 XL |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.22 كجم |
| أبعاد الشحن | 20.4 × 22.2 × 3.5 سم |
| طول الكابل | 4.5 متر (14.8 قدم) |
| خيار الموصل | كابل قياسي |
| اعتمادات الوكالة | CSA وATEX وIECEx |
| مقاومة الخرج | 50 أوم |
| سعة كابل التمديد | 69.9 بيكو فاراد/متر نموذجي (21.3 بيكو فاراد/قدم نموذجي) |
| درجة حرارة التشغيل | غير محدد |
| استهلاك الطاقة | غير قابل للتطبيق |
| مكان الشحن | شيامن، الصين |
| رمز التعريفة الجمركية | 8537101190 |
خصائص نقل إشارة التيار الدوامي
يشكل كابل التمديد 3300 XL جزءًا من سلسلة المحولات المعايرة المستخدمة لمراقبة اهتزاز العمود وموقعه. يتم التحكم في الخصائص الكهربائية مثل سعة الكابل ومقاومة الموصل للحفاظ على التوافق مع مجسات التقارب 3300 XL ومستشعرات Proximitor.
في أنظمة قياس التيار الدوامي، تؤثر معلمات الكابل بشكل مباشر على استقرار عامل مقياس المجس وخطية الإشارة. تساعد مطابقة مواصفات كابل التمديد مع تكوين نظام المحول في الحفاظ على سلوك جهد الفجوة المتوقع وتقليل انحراف القياس عبر مسار الإشارة.
أسئلة فنية
س: هل يمكن تقصير كابل التمديد في الموقع؟
ج: لا. الكابل جزء من نظام المحول المعاير. يؤدي تغيير طول الكابل إلى تغيير الخصائص الكهربائية وقد يؤثر على أداء القياس.
س: هل الكابل مخصص للتوصيل المباشر بمدخل تناظري لوحدة تحكم منطقية قابلة للبرمجة (PLC)؟
ج: لا. تم تصميم الكابل لتوصيل مجس تقارب Bently Nevada متوافق بمستشعر Proximitor المرتبط به.
س: ما هو دور سعة الكابل في نظام المحول؟
ج: تساهم سعة الكابل في الخصائص الكهربائية الكلية لحلقة قياس التقارب ويتم أخذها في الاعتبار أثناء معايرة النظام.
س: هل ممارسات تأريض الدرع مهمة أثناء التثبيت؟
ج: نعم. يساعد التأريض المناسب والفصل عن الموصلات عالية الطاقة في تقليل التداخل الكهرومغناطيسي واقتران الإشارة.
س: هل يمكن استخدام كابل التمديد هذا مع أنظمة المجسات غير المتوافقة؟
ج: يجب التحقق من التوافق مع مواصفات المجس والمستشعر. تم تصميم الكابل للاستخدام ضمن عائلة محولات 3300 XL.
توصيات التركيب
-
تحقق من رقم جزء الكابل وطوله قبل التثبيت.
-
قم بتوجيه الكابل بشكل منفصل عن كابلات طاقة المحرك وموصلات خرج محول التردد المتغير ومغذيات التيار العالي.
-
حافظ على استمرارية درع الكابل وفقًا لدليل تثبيت نظام المحول.
-
تجنب الانحناء الزائد أو السحق أو التحميل الشد أثناء توجيه الكابل.
-
افحص الموصلات بحثًا عن التلوث أو التلف الميكانيكي قبل التوصيل.
-
قم بتأمين الكابل باستخدام دعامات صناعية مناسبة لمنع التآكل الناجم عن الاهتزاز.
-
قم بتأكيد جهد فجوة المحول ومعايرة النظام بعد التثبيت عند الحاجة إليها وفقًا لإجراءات الصيانة.
-
حافظ على الفصل عن دوائر المستشعر المجاورة حيثما أمكن لتقليل التداخل بين قنوات القياس.
معلومات الطلب
عادةً ما تتضمن الحزمة ما يلي:
-
1 × كابل تمديد Bently Nevada 330130-045-00-CN 3300 XL
-
موصلات مثبتة من المصنع
-
ملصقات تعريف الشركة المصنعة القياسية
قد تشمل الملحقات الاختيارية والمكونات ذات الصلة ما يلي:
-
مجسات التقارب 3300 XL
-
مستشعرات Proximitor 3300 XL
-
أجهزة تركيب المجس
-
ملحقات كابل التمديد
تفاصيل الشحن
-
وقت التسليم: 2-7 أيام عند الانتهاء من الدفع
-
الشحن عبر DHL أو FedEx أو UPS
-
تغليف صناعي مضاد للكهرباء الساكنة مطبق قبل الإرسال
-
تغليف وقائي مستخدم لمنع تلف الموصل أثناء النقل
-
تحديد المنتج الفردي وملصقات التتبع متضمنة
