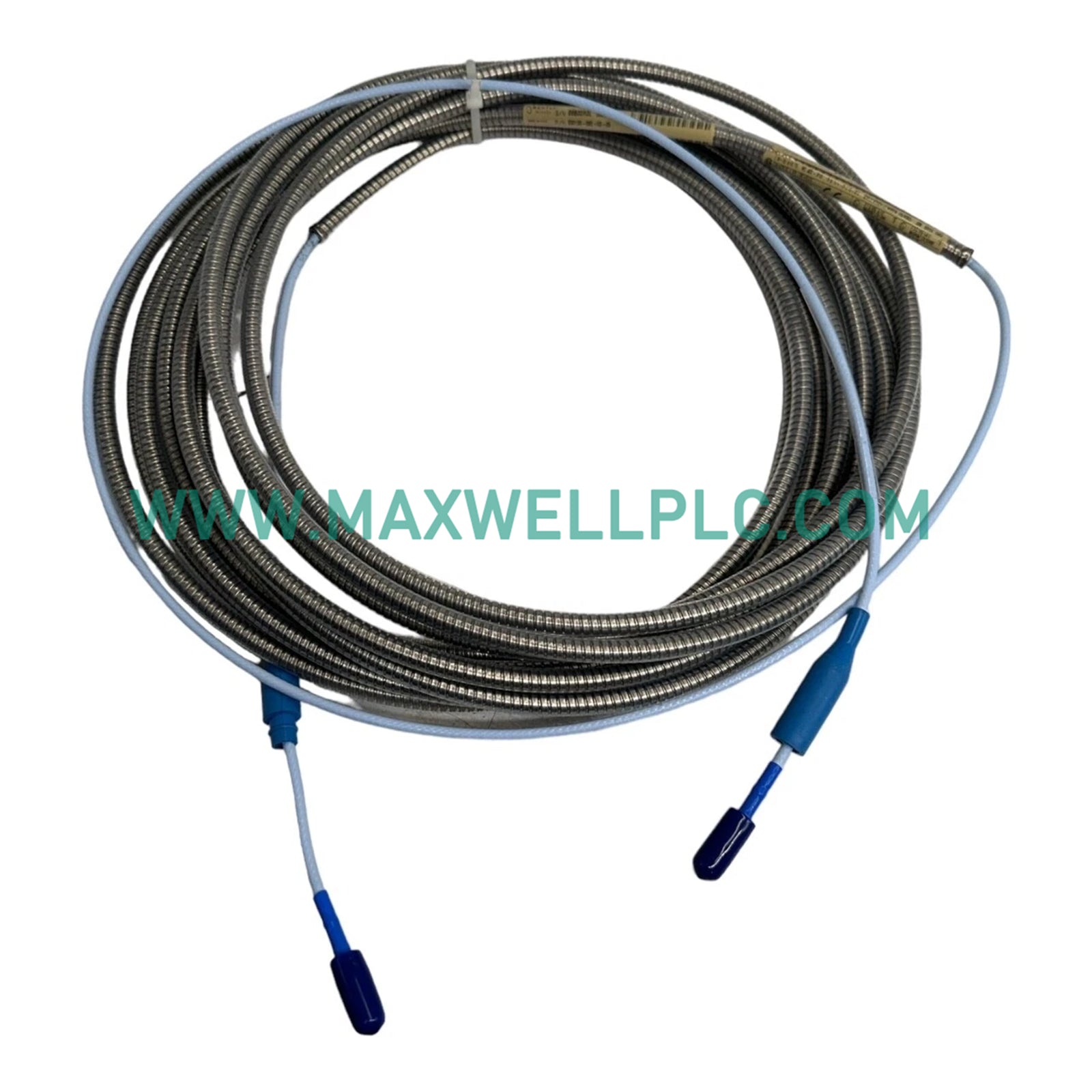

330106-05-30-10-02-05 مجسات Bently Nevada 3300 XL Series 8 مم للتركيب العكسي
-
الأبعاد: 1 × 0.9 × 114 سم
-
بلد المنشأ: USA
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
تم تكوين Bently Nevada 330106-05-30-10-02-05 (330106 مجس التثبيت العكسي) لقياس اهتزاز وعزم الدوران بدون تلامس في أنظمة محولات التقارب 3300 XL، وهو يوفر تنفيذًا كهربائيًا مباشرًا. يُصدر المجس مخرج جهد يتناسب مع المسافة بين طرف المجس والسطح الموصل الهدف، ويدعم كلاً من قياسات الموضع الثابت والاهتزاز الديناميكي ضمن منصة محول 3300 XL 8 مم.
تكوين المجس
| مقطع الرمز | الوصف |
|---|---|
| 330106 | مجس التثبيت العكسي، نسخة الخيط المتري |
| 05 | خيط M10 × 1 |
| 30 | طول الهيكل 30 مم |
| 10 | الطول الإجمالي 1.0 م (3.3 قدم) |
| 02 | موصل متحد المحور Miniature ClickLoc |
| 05 | موافقات CSA، ATEX، IECEx |
المواصفات الفنية
| المعلمة | المواصفات |
| النموذج | 330106-05-30-10-02-05 |
| العلامة التجارية | Bently Nevada |
| نوع المنتج | مجس تثبيت عكسي 3300 XL 8 مم |
| السلسلة | 3300 XL 8 مم |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.05 كجم |
| أبعاد الشحن | 1 × 0.9 × 114 سم |
| نوع الخيط | M10 × 1 |
| طول الهيكل | 30 مم |
| الطول الإجمالي | 1.0 م (3.3 قدم) |
| نوع الموصل | موصل متحد المحور Miniature ClickLoc |
| موافقات الوكالة | CSA، ATEX، IECEx |
| مقاومة الخرج | 50 أوم |
| سعة كابل التمديد | 69.9 بيكوفاراد/متر نموذجي |
| نوع القياس | قياس موضع الاهتزاز وعمود الدوران |
| خاصية الخرج | جهد يتناسب مع المسافة بين المجس والهدف |
| التوافق | حساسات التقارب 3300 XL 8 مم |
| قابلية التبادل | متوافق مع مكونات نظام 3300 XL |
| قوة السحب | 330 نيوتن (75 رطل قوة) |
| درجة حرارة التشغيل | غير محدد |
| استهلاك الطاقة | لا ينطبق |
| موقع الشحن | شيامن، الصين |
| رمز التعريفة الجمركية | 8537101190 |
التحقق من جهد الفجوة
يُنتج نظام محول 3300 XL 8 مم جهد خرج يتناسب مباشرة مع المسافة بين طرف المجس والهدف الموصل المرصود. خلال أنشطة التشغيل والصيانة، يتم عادةً إجراء التحقق من جهد الفجوة لتأكيد التشغيل ضمن نطاق القياس الخطي المحدد. تتضمن ممارسة التثبيت النموذجية التحقق من وضع المجس واستجابة الإشارة قبل بدء تشغيل الآلة.
تدعم بنية 3300 XL قابلية التبادل الكاملة بين المجسات المتوافقة وكابلات التمديد وحساسات Proximitor. يلغي هذا التصميم الحاجة إلى مطابقة المكونات الفردية ويسمح باستبدال المكونات الميدانية دون معايرة على مقعد الاختبار بين عناصر المحول.
يتضمن المجس عملية قولبة TipLoc لتقوية الربط الميكانيكي بين طرف المجس وجسم المجس. يوفر تصميم الاحتفاظ CableLoc قوة سحب محددة تبلغ 330 نيوتن (75 رطل قوة) بين مجموعة كابل المجس وطرف المجس.
أسئلة فنية
س: هل يقيس المجس كلاً من ظروف العمود الثابتة والديناميكية؟
ج: نعم. يدعم نظام المحول قياسات الموضع الثابت وقياسات الاهتزاز الديناميكي باستخدام نفس مبدأ الاستشعار.
س: هل المجس 330106 قابل للتبديل مع مجسات 3300 XL 8 مم الأخرى؟
ج: نعم. تم تصميم نظام 3300 XL لدعم قابلية التبادل بين المجسات المتوافقة وكابلات التمديد وحساسات Proximitor.
س: ما هو الفرق الأساسي بين المجسين 330106 و 330105؟
ج: الفرق هو تكوين التثبيت الميكانيكي. يستخدم 330106 خيوطًا مترية M10 × 1، بينما يستخدم 330105 خيوطًا إمبراطورية 3/8-24 UNF.
س: هل يمكن استخدام هذا المجس لقياسات Keyphasor والسرعة؟
ج: تدعم عائلة محولات 3300 XL تطبيقات تشمل الاهتزاز والموضع ومرجع Keyphasor ووظائف قياس السرعة عند استخدامها ضمن تكوينات النظام المتوافقة.
س: هل يتطلب المجس ممارسات توجيه الكابلات الخاصة؟
ج: نعم. يجب توجيه كابلات الإشارة بشكل منفصل عن موصلات الطاقة ودوائر التيار العالي لتقليل التداخل الكهرومغناطيسي.
ممارسات التثبيت
-
تحقق من أن خيوط تثبيت الماكينة هي M10 × 1 قبل التثبيت.
-
افحص طرف المجس ومجموعة الموصل قبل التركيب.
-
حافظ على خلوص كافٍ بين وجه المجس والهدف الدوار أثناء التثبيت.
-
قم بتوجيه كابلات المحول بشكل منفصل عن مغذيات المحرك وأسلاك إخراج VFD ودوائر تبديل الطاقة.
-
حافظ على استمرارية درع الكابل وفقًا لممارسات تأريض المصنع.
-
