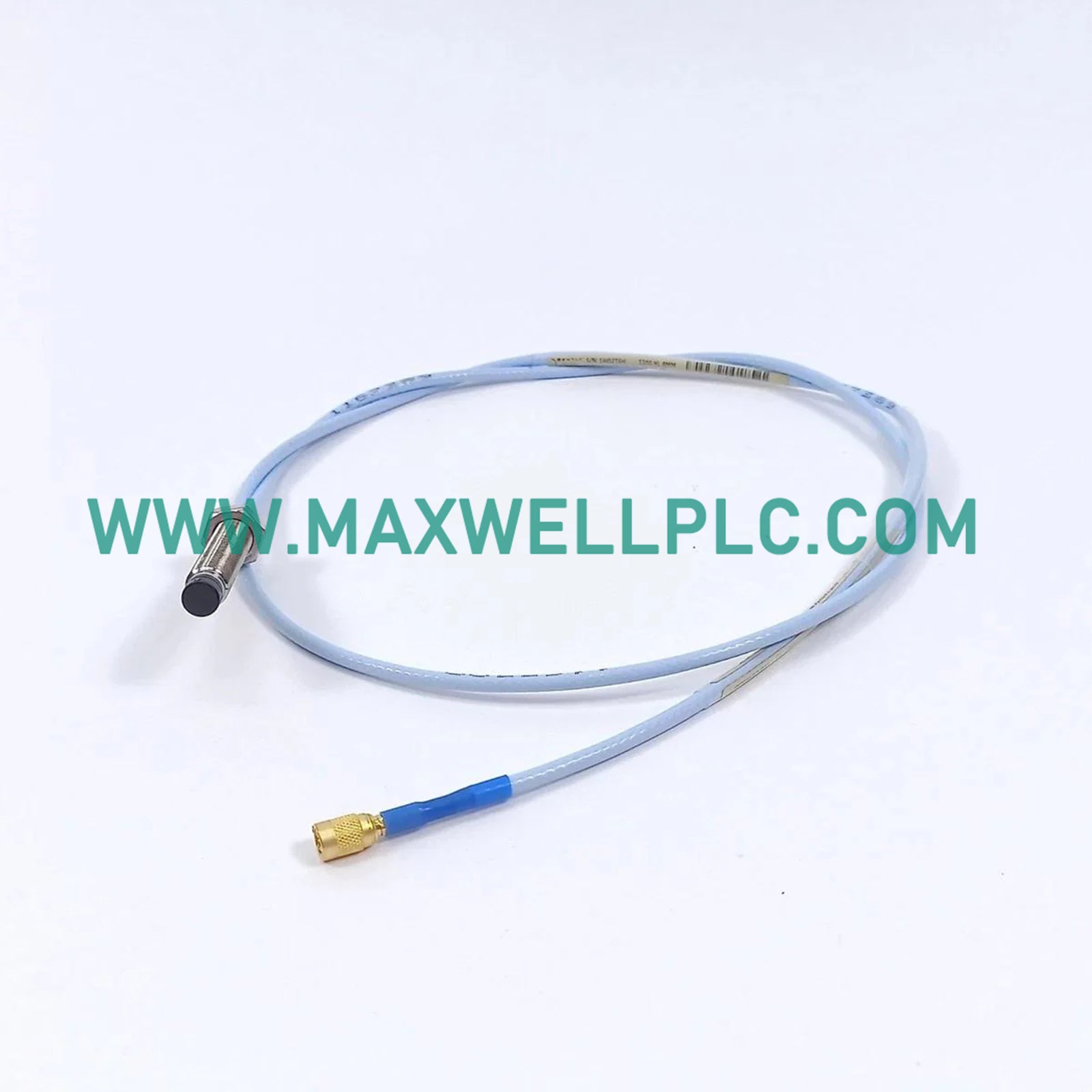

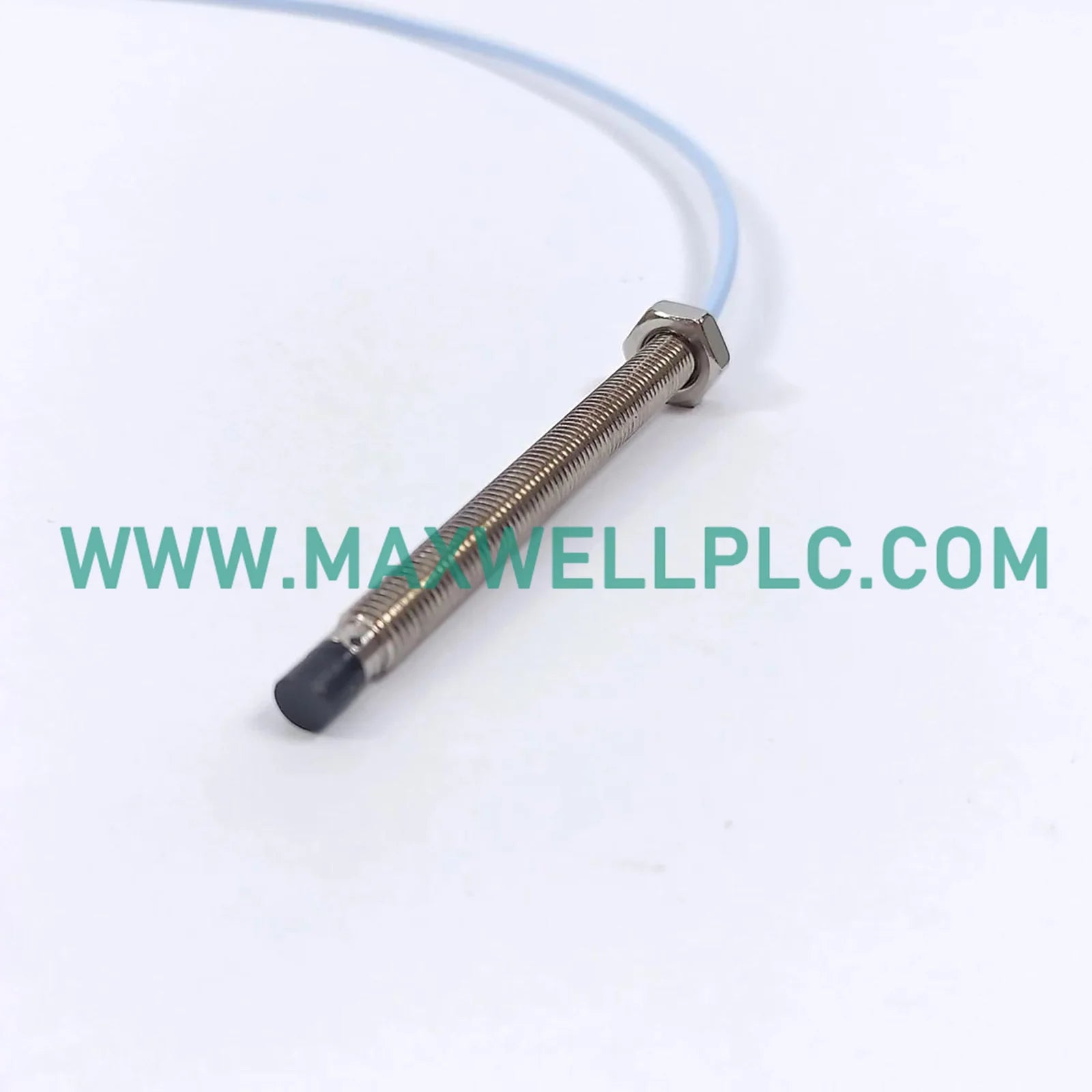

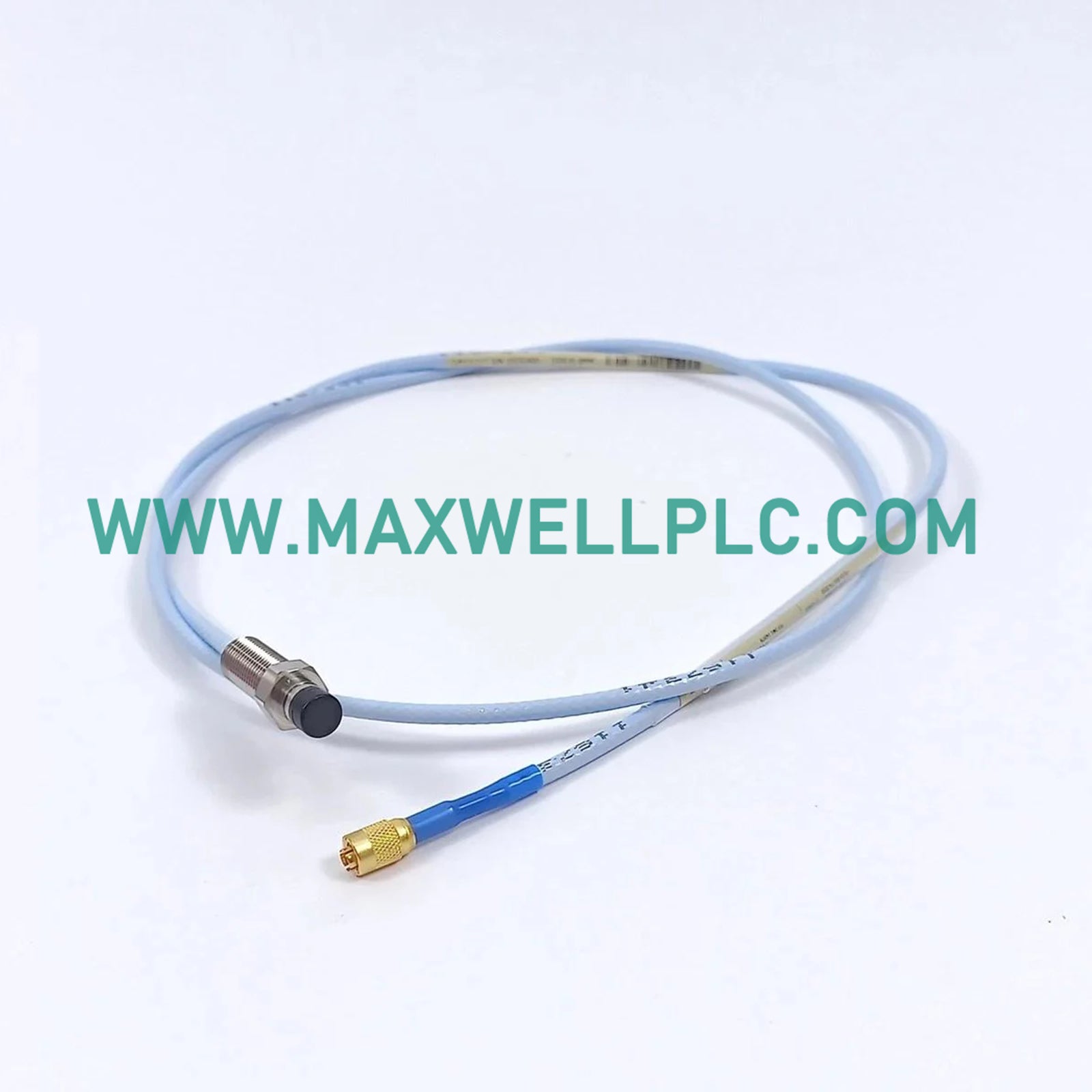

330104-01-11-10-01-00 محول التقارب من Bently Nevada

330104-01-11-10-01-00 مجس الاقتراب بنتلي نيفادا مجسات الاقتراب 3300 XL

Bently Nevada

330104-01-11-10-01-00 مجس الاقتراب بنتلي نيفادا مجسات الاقتراب 3300 XL

SKU: 330104-01-11-10-01-00

متوفر في المخزون

الأبعاد: 1.8 × 1.6 × 120 سم
بلد المنشأ: USA
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

الفئات: المستشعرات ومحركات التقارب, بنتلي نيفادا, كل المنتجات, مجسات تقاربية بنتلي نيفادا 3300 XL 8 مم, مسبار بنتلي نيفادا

العلامات : 3300 XL 8mm Proximity Transducer, Bently Nevada 3300 XL, Bently Nevada 3500 Series, Extension Cables, Proximity Probes

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

يعمل Bently Nevada 330104-01-11-10-01-00، والمدرج أيضًا باسم 330104-01-11-10-01-00 Proximity Probes، كمكون مادي مخصص لقياس الاهتزازات الشعاعية والدوران داخل أنظمة حماية ومراقبة حالة الماكينات.

توضيح اللاحقة ومصفوفة التكوين

330104: مكون مسبار 3300 XL 8 مم، خيار طول غير مُسنّن
01: طول كابل متكامل بطول 1.0 متر
11: موصل ClickLoc محوري مصغر
10: خيار خيط 3/8-24 UNF بدون درع
01: خيارات كابلات متعددة، كابل قياسي
00: خيار موافقة الوكالة، لا يوجد

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	330104-01-11-10-01-00
العلامة التجارية	Bently Nevada
السلسلة	3300 XL
الأصل	الولايات المتحدة الأمريكية
الوزن	0.23 كجم
أبعاد الشحن	15.0 سم × 15.0 سم × 5.0 سم
درجة حرارة التشغيل	-35 درجة مئوية إلى +177 درجة مئوية
استهلاك الطاقة	يعمل بالطاقة عبر مستشعر Proximitor 3300 XL
النطاق الخطي	2.0 مم
عامل القياس التدريجي	7.87 فولت/مم

ديناميكيات الدوار والتحقق من جهد الفجوة

يقوم نظام محول الطاقة بتحويل الإزاحة المادية للعمود بالنسبة لطرف المسبار إلى إشارة خرج كهربائية.
يتطلب التثبيت الصحيح ضبط جهد الفجوة الثابت على -10 فولت تيار مستمر ضمن نطاق التشغيل الخطي.
يضمن قياس مسبار التيار الدوامي مراقبة دقيقة للاهتزازات الديناميكية وتتبع الموضع الشعاعي للآلات الدوارة.
تمنع آليات قمع التداخل تداخل الإشارة عند تركيب مسابير متعددة على مقربة من بعضها البعض على نفس غلاف المحمل.

محتويات العبوة

1 × مسبار التقارب 3300 XL 8 مم
1 × صامولة تثبيت المسبار
1 × غلاف عازل

إرشادات التركيب الميكانيكي

قم بتثبيت المسبار بإحكام باستخدام خيط UNF القياسي 3/8-24 في غلاف الماكينة أو كتيفة التثبيت.
تأكد من أن السطح المستهدف يفي بمتطلبات الحد الأدنى للقطر البالغ 25.4 مم لتجنب أخطاء القياس بسبب تأثير الحدود.
وجه الكابل المحوري المتكامل بعيدًا عن خطوط الطاقة عالية الجهد ومحركات التردد المتغير لتقليل التداخل الكهرومغناطيسي.
أحكم ربط أدوات التثبيت وفقًا لمواصفات الشركة المصنعة لمنع الارتخاء الميكانيكي أثناء التشغيل المستمر للآلات عالية السرعة.

الأسئلة الفنية الشائعة

ما هو عامل القياس الاسمي لنظام محول التقارب هذا؟

يتم معايرة عامل القياس التدريجي إلى 7.87 فولت/مم على مدى نطاق القياس الخطي.
كيف يتم ضبط جهد الفجوة الثابت الأولي أثناء المعايرة؟

يجب ضبط جهد الفجوة إلى -10 فولت تيار مستمر باستخدام مقياس فولتميتر رقمي متصل بأطراف خرج مستشعر Proximitor.
ما هي حدود درجة حرارة التشغيل لطرف المسبار؟

يتحمل طرف المسبار درجات حرارة مستمرة تتراوح من -35 درجة مئوية إلى +177 درجة مئوية.
هل يمكن تقصير أو ربط الكابل المحوري المتكامل؟

يؤدي التعديل الميداني لطول الكابل المتكامل إلى تغيير الرنين الكهربائي وإلغاء صلاحية معايرة النظام.
ما هو حجم الخيط الذي يستخدمه نموذج المسبار المحدد هذا؟

يستخدم هذا النموذج خيط تثبيت 3/8-24 UNF بدون حماية درع من الفولاذ المقاوم للصدأ.
هل يتطلب المسبار مصدر طاقة خارجيًا مباشرة؟

لا، يتلقى طاقة الإثارة من خلال وحدة مستشعر Proximitor 3300 XL المتصلة.
ما هو الحد الأقصى لنطاق القياس الخطي لمسبار 8 مم؟

يمتد نطاق القياس الخطي لمسافة 2.0 مم، ويتم وضعه في المنتصف على طول منحنى خاصية التشغيل.
كيف يجب إنهاء الدرع المحوري لمنع الحلقات الأرضية؟

يجب تأريض الدرع حصريًا في نهاية الشاشة أو رف الأجهزة وفقًا لإرشادات النظام.
