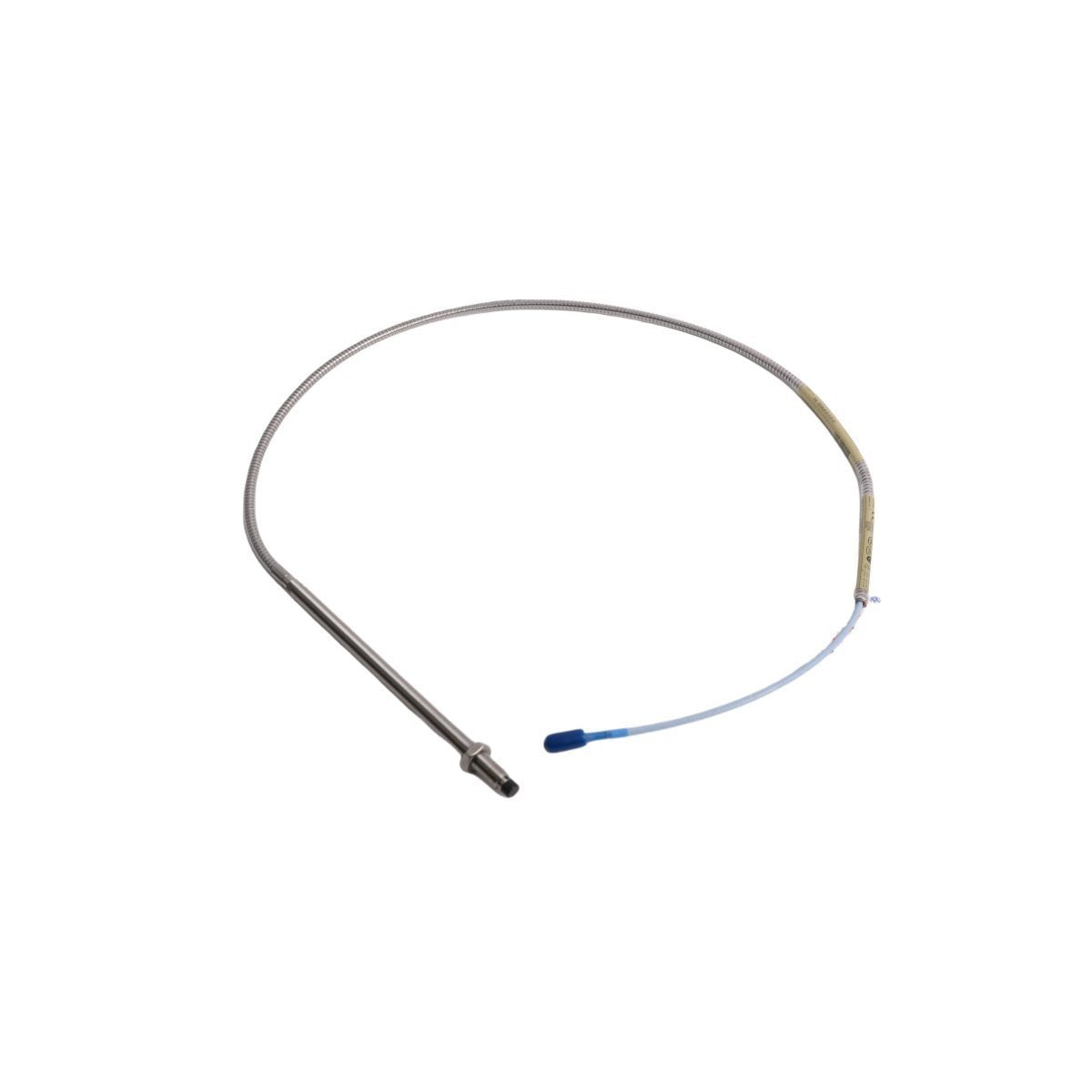

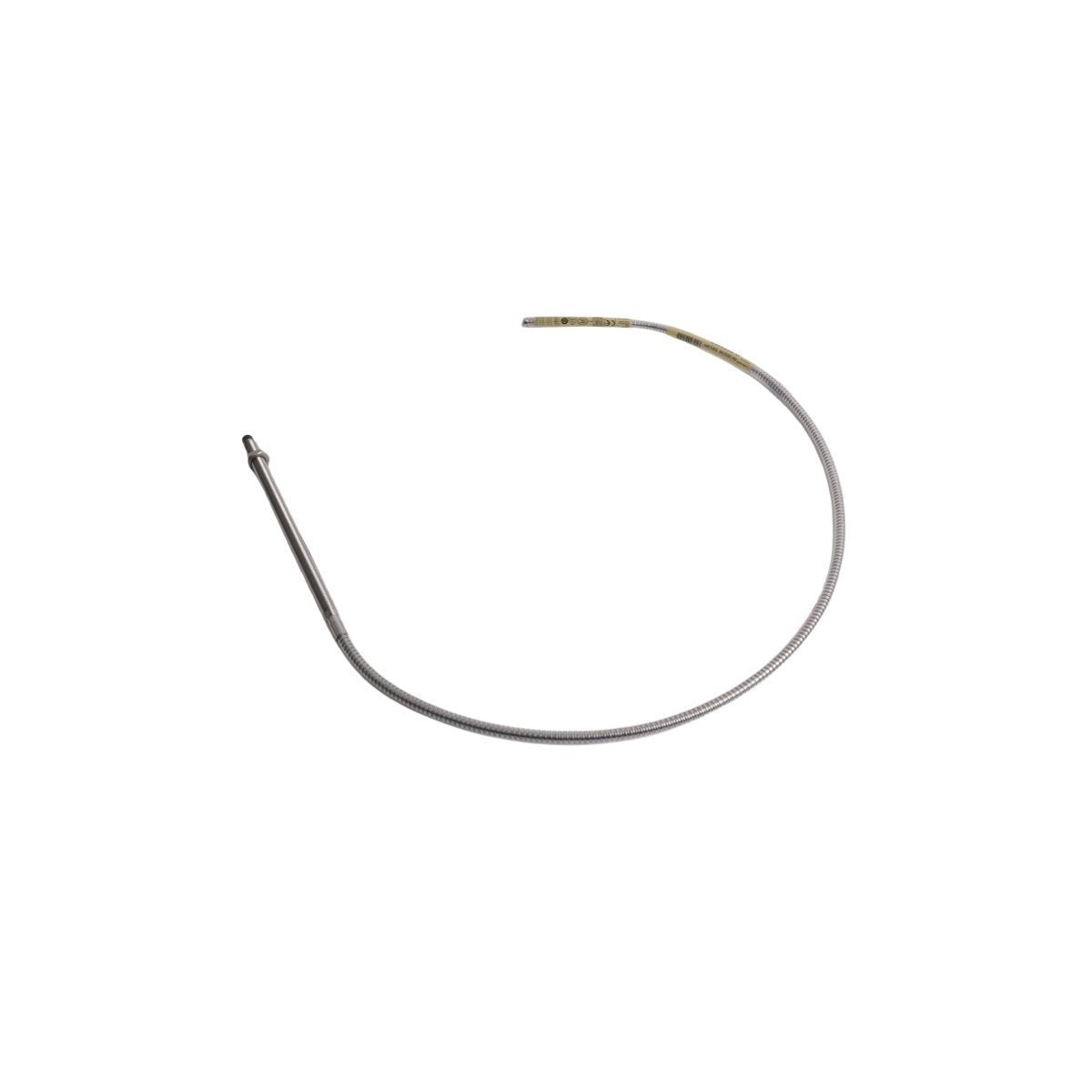

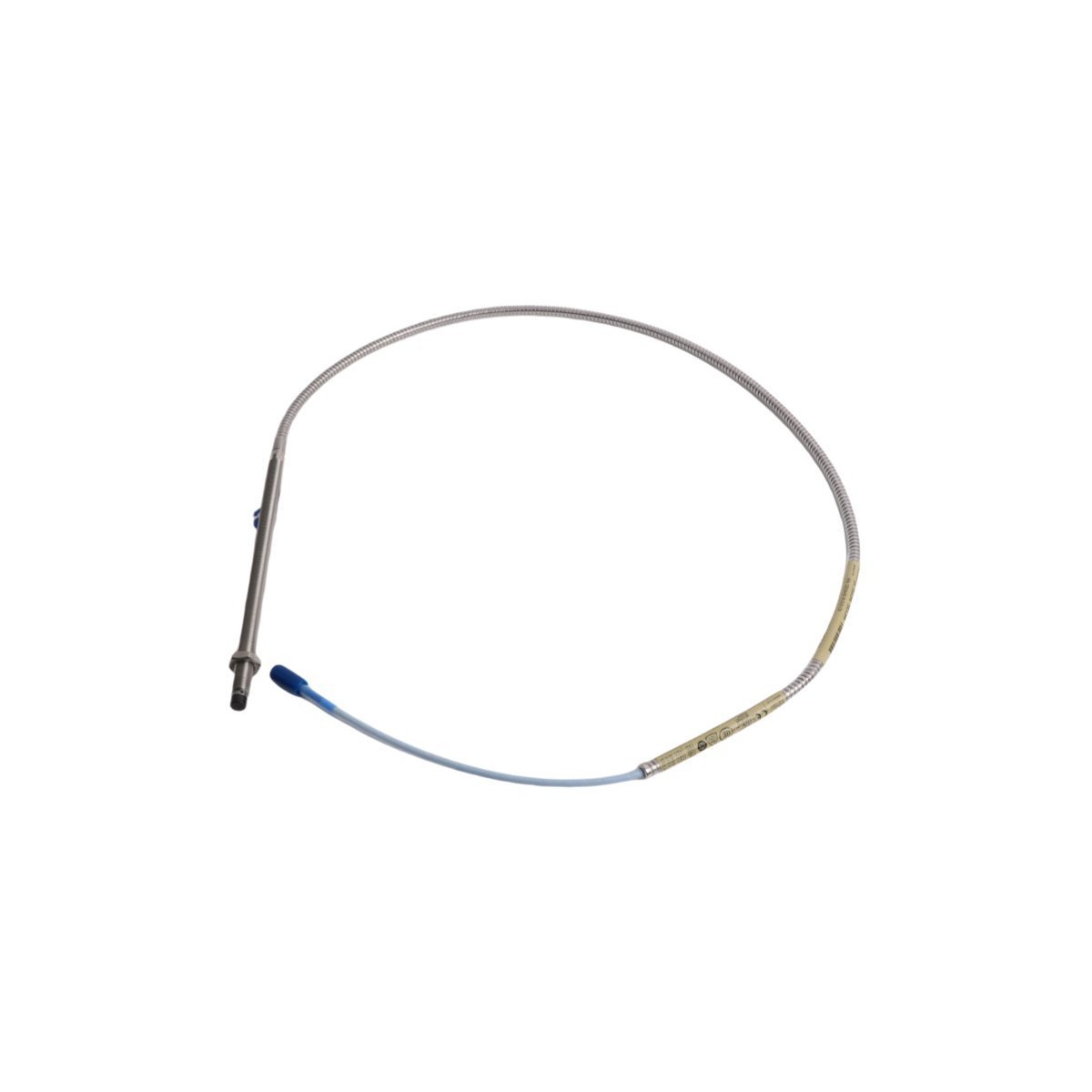

يُعد Bently Nevada 330104-00-18-10-01-00 هو مسبار التقارب الأساسي 330104 المستخدم لإجراء قياسات إزاحة العمود والاهتزاز الديناميكي بدون تلامس عبر منصات سلسلة 3300 XL. تستخدم الأجهزة حقول التيار الدوامي للتردد اللاسلكي عالية التردد لتتبع المسافات بالنسبة لسطح عمود محمل غشاء السائل، وتحويل الانحرافات الميكانيكية إلى معلمة تناظرية يمكن قراءتها بواسطة وحدة مستشعر التقارب المطابقة.

توضيح الخيارات ورمز المرجع

• 330104: مسبار تقارب 3300 XL بقطر 8 مم، خيط 3/8-24 UNF، بدون غلاف مدرّع.

• -00: خيار طول الغلاف غير الملولب، ويشير إلى 0.0 بوصة.

• -18: خيار الطول الكلي للغلاف، ويشير إلى 1.8 بوصة.

• -10: خيار الطول الكلي للنظام، ويشير إلى 1.0 متر (3.3 قدم).

• -01: خيار الموصل والكابل، ويشير إلى موصل ClickLoc محوري مصغر.

• -00: خيار موافقة الوكالة، ويشير إلى عدم وجود شهادات مناطق خطرة.

مصفوفة المعلمات الهندسية

معايرة مقياس مسبار التيار الدوامي وديناميكيات الدوار

يعتمد التفاعل الهيكلي بين مسبار الاستشعار 3/8-24 UNF والهدف الآلي على تكوينات مقياس مسبار التيار الدوامي المستقرة. يتطلب إعداد الحلقة الميدانية تحديد موقع ميكانيكي دقيق لتسجيل هدف التحقق من جهد الفجوة (-10 VDC أهداف)، والذي يتوافق مع نقطة المركز الهندسي لنطاق التتبع 2.0 مم. يحد التوزيع المكاني الصحيح من تشوه القياس أثناء أحداث ديناميكيات الدوار المعقدة مع ضمان الكبح المناسب للتداخل بين مسارات المستشعرات الشعاعية المتمركزة داخل نفس مقعد المحمل.

محتويات التسليم القياسية

• مسبار تقارب Bently Nevada 330104-00-18-10-01-00 بقطر 8 مم (1)

• غطاء عزل موصل ClickLoc محوري مصغر (1)

• وثائق بروتوكول فحص المصنع للتحقق من قيم المقاومة الاسمية

إرشادات المحاذاة الميكانيكية والكابلات

• قم بتركيب جسم المسبار 3/8-24 UNF في إطار الحامل الداخلي، مع ضبط عمق التركيب أثناء تتبع الجهد النشط باستخدام حلقة فولتميتر رقمية خارجية.

• تحقق من أن حلقة التقارب تعمل بشكل صحيح عند إحداثيات التحقق من الفجوة القياسية -10 VDC قبل شد أقفال الجهاز.

• شد صمولة القفل السداسية الرئيسية بحد أقصى لعزم الدوران يبلغ 13.5 نيوتن متر لمنع تشوه الخيط أو الكسر الهيكلي الداخلي.

• حافظ على منطقة خلوص لا تقل عن 15 مم بالنسبة للحدود المعدنية المجاورة لمنع تداخل الفجوة الجانبية من تغيير عامل المقياس المصنعي.

• وجه الخط المحوري المتكامل بطول 1.0 متر إلى شبكات قنوات الحماية المعدنية المخصصة، وقم بتوصيل دروع الكابلات حصريًا بهيكل رف أداة التتبع.

لوجستيات النقل وإطار الحماية

وقت التسليم: 3-5 أيام عند الانتهاء من الدفع، يتم التنفيذ بواسطة شركات الشحن العالمية الممتازة مثل DHL أو FEDEX أو UPS. يتم إغلاق قطع أجهزة المسبار السلبية داخل صفائح تغليف صناعية مضادة للكهرباء الساكنة ومحكمة الإغلاق بالبخار لحماية الواجهات المحورية من الأكسدة. يتم تعزيز حاويات الشحن الرئيسية بأغلفة خارجية مموجة مزدوجة الجدار مبطنة برغوة مصممة خصيصًا لامتصاص الصدمات لتأمين معايرة مستشعر المصنع ضد تأثيرات الشحن.

الأسئلة المتكررة

س: هل يمكن لمسبار التقارب هذا بطول 1.0 متر أن يعمل بشكل موثوق به عند توصيله مباشرة بمستشعر تقارب بطول 9.0 متر بدون كابل تمديد وسيط؟

ج: لا. يؤدي توصيل مسبار بطول 1.0 متر مباشرة بمجموعة مستشعر بطول 9.0 متر إلى كسر حلقة شبكة المعاوقة المعايرة. تتطلب الأجهزة كابل تمديد مطابق بطول 8.0 متر لإكمال حلقة نظام بطول 9.0 متر، وإلا فسيتم تعطيل معايرة مسبار التيار الدوامي وسيصدر قراءات غير صحيحة.

س: ما هو سلوك الإخراج الذي يحدث على الشاشة إذا انقطع خط الكابل المحوري؟

ج: يؤدي خط مقطوع أو دائرة محورية مفتوحة إلى انخفاض حلقة الجهد إلى مستوى سلبي مرتفع يقترب من حد مصدر الطاقة (حوالي -21 VDC). يقرأ رف التتبع المستهدف هذا الجهد التشبع ويسجل حالة خطأ "غير موافق".

س: هل نموذج مسبار التقارب المحدد هذا (موافقة -00) مصنف للتركيب داخل مناطق الغازات المتفجرة؟

ج: لا. يعني اختيار موافقة الوكالة -00 أن الجهاز يفتقر إلى شهادات السلامة المحددة. للتركيب داخل مناطق العمليات الخطرة المقيدة، يجب الحصول على تكوين يوفر شهادات السلامة الجوهرية.
