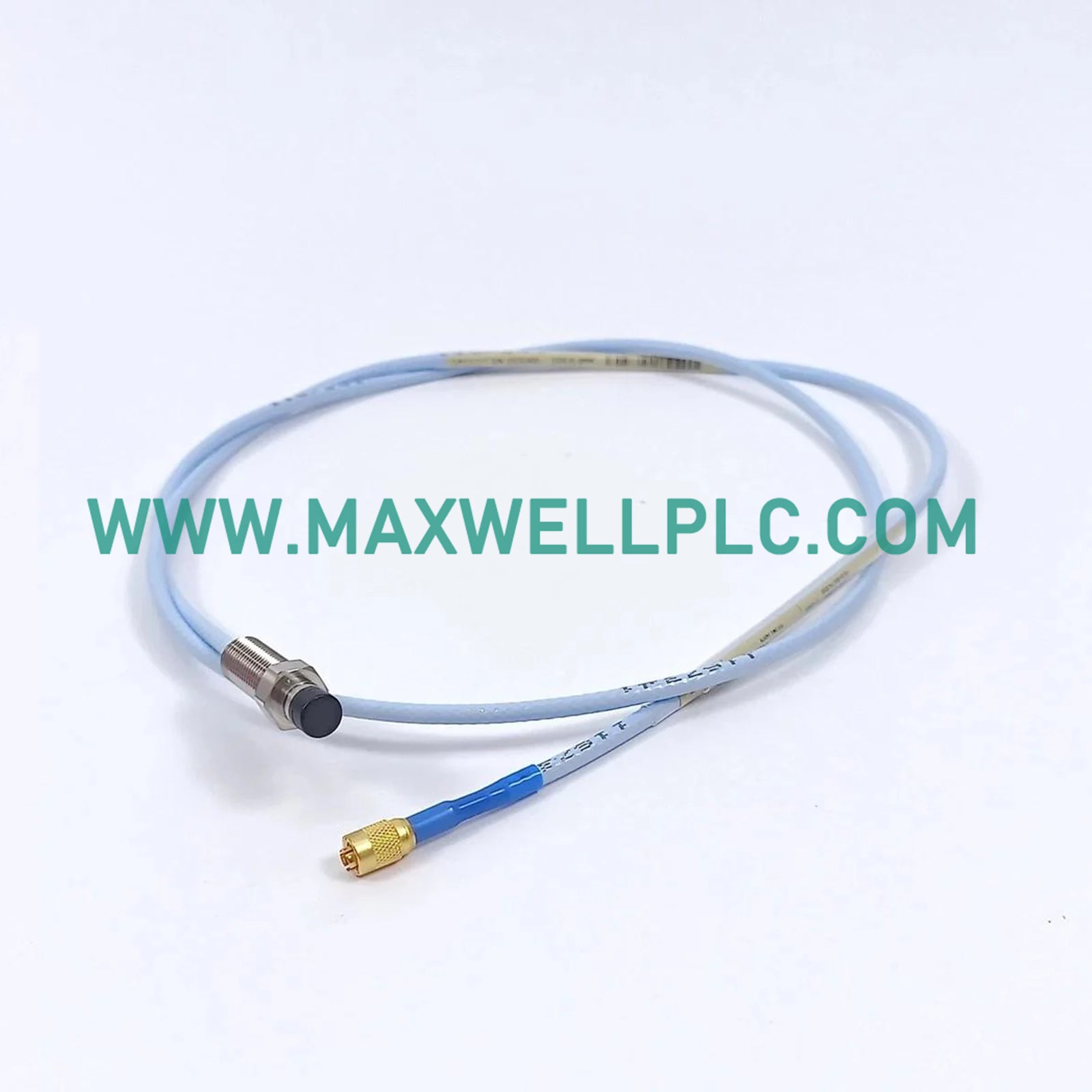

تم تكوين Bently Nevada 330104-00-09-10-01-05 (مسبار التقارب 330104) لقياس الإزاحة عالية الدقة في الآلات الصناعية الدوارة، ويوفر تنفيذًا مباشرًا للإشارة الفيزيائية عبر الحث بالتيار الدوامي. يلتقط هذا المكون بيانات اهتزاز العمود الشعاعي وموضع المحور، ويخرج إشارة جهد متناسبة لتحليلها بواسطة أنظمة مراقبة TSI.

توضيح اللاحقة ومصفوفة النموذج

• 330104: مسبار تقارب 8 ملم، تركيب عكسي

• 00: طول غير ملولب (0 ملم)

• 09: الطول الكلي للعلبة (90 ملم)

• 10: الطول الكلي (1.0 متر)

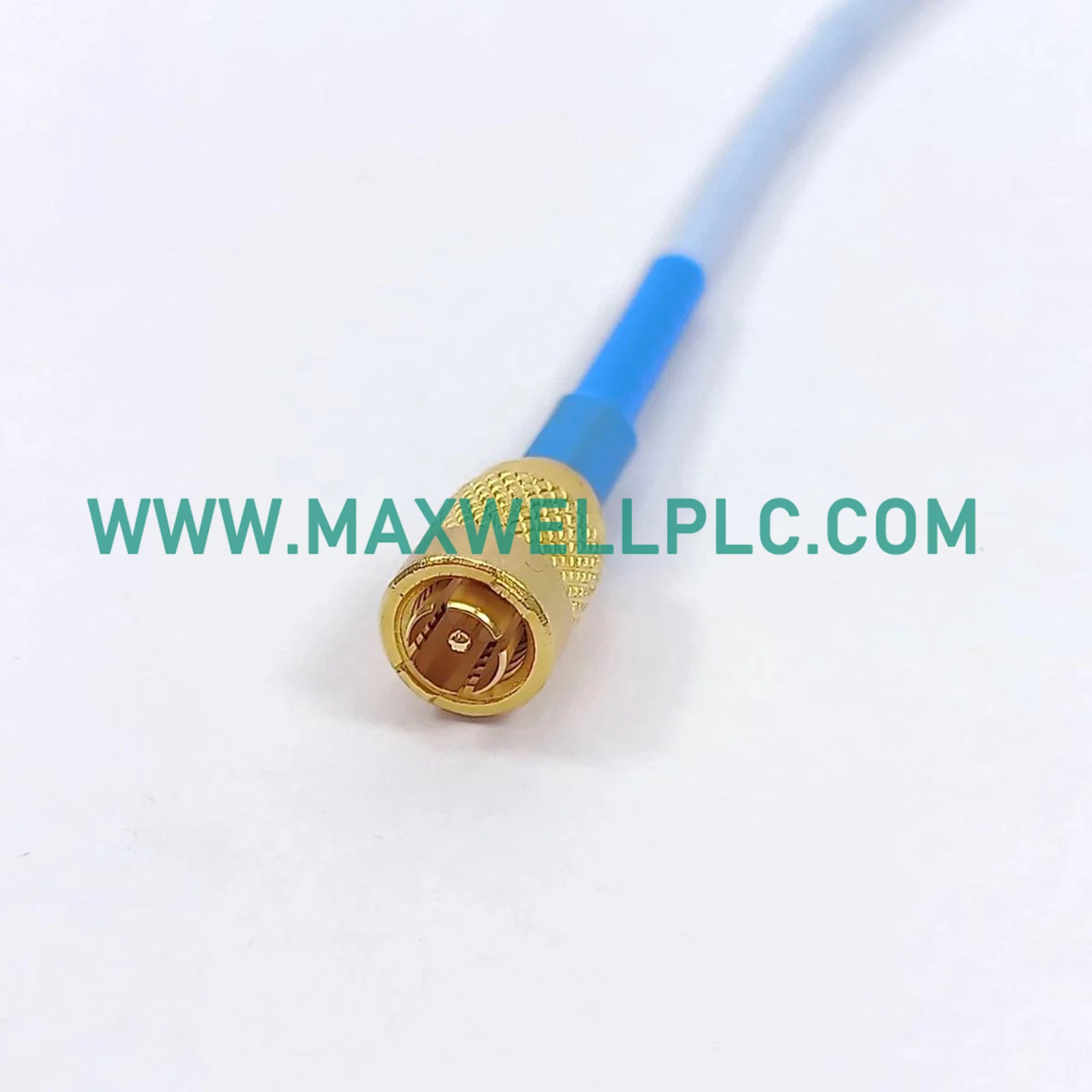

• 01: نوع الموصل (موصل ClickLoc محوري مصغر، لا يوجد واقي للموصل)

• 05: موافقة الوكالة (CSA، ATEX، IECEx)

المواصفات الفنية

المراقبة الميكانيكية وتدرج التيار الدوامي

يستخدم نظام 3300 XL تدرجًا دقيقًا لمسبار التيار الدوامي لضمان استجابة إزاحة خطية. للحصول على بيانات ديناميكيات الدوار الصالحة، يتطلب النظام التحقق من جهد الفجوة الذي يستهدف -9 فولت تيار مستمر إلى -11 فولت تيار مستمر عندما يكون عمود الماكينة في الموضع المركزي. توفر الدائرة الداخلية قمعًا قويًا للتداخل، مما يسمح للعديد من المسابير بالعمل في تقارب عالي الكثافة دون تداخل التردد. وهذا يضمن دقة الإشارة في تكوينات مراقبة الاهتزاز المعقدة.

معلومات الطلب

• مسبار تقارب Bently Nevada 330104-00-09-10-01-05

• 1 صامولة تثبيت ملولبة

• 1 مجموعة وثائق التركيب والتكوين

إرشادات التركيب الميداني

• تحديد الموضع: قم بتركيب رأس المسبار بفجوة اسمية تبلغ 1.27 ملم من السطح المستهدف للحفاظ على التشغيل الخطي الأمثل.

• مواصفات عزم الدوران: قم بتثبيت صامولة القفل عند 5.6 نيوتن متر للحفاظ على الاستقرار الهيكلي في تطبيقات الاهتزازات العالية.

• معالجة الكابلات: استخدم نصف قطر انحناء يبلغ 25 ملم على الأقل للكابلات المحورية؛ وتأكد من أن توجيه الكابلات يتجنب الاحتكاك الميكانيكي.

• التأريض: قم بإنهاء درع الكابل خصيصًا عند طرف جهاز المراقبة لتقليل الضوضاء الكهرومغناطيسية وحلقات التأريض.

الأسئلة المتداولة

• هل هذا المسبار متوافق مع مكونات السلسلة 3300 غير XL؟

  نعم، نظام 3300 XL قابل للتبادل ماديًا وكهربائيًا مع مكونات 3300 5 ملم و 8 ملم غير XL.

• ما هو متطلب مستشعر Proximitor؟

  يجب إقران المسبار بمستشعر Proximitor 3300 XL معاير لطول النظام المطابق (1.0 م).

• هل يمكن تغيير طول الكابل في الميدان؟

  لا. تم معايرة النظام في المصنع لطول 1.0 م؛ وسيؤدي تغيير هذا الطول إلى إبطال الدقة ويتطلب إعادة المعايرة.

• ماذا يعني تكوين "التركيب العكسي"؟

  يهدف المسبار إلى التركيب عبر علبة الماكينة، حيث يظل الموصل خارج المنطقة المضغوطة أو المزيتة.

• كيف تؤثر مادة الهدف على الإخراج؟

  تم معايرة النظام لصلب AISI 4140. تتطلب الأهداف الحديدية أو غير الحديدية ذات الخصائص المغناطيسية المختلفة تدرجًا في الحساسية.

• ما الذي يسبب فشل جهد الفجوة؟

  يشير الانجراف نحو 0 فولت تيار مستمر إلى دائرة مفتوحة، بينما يشير -24 فولت تيار مستمر إلى قصر كهربائي في الكابلات المحورية.

• هل يجب أن أستخدم مركبات قفل الخيوط؟

  تجنب مركبات قفل الخيوط التي قد تخلق عزلًا كهربائيًا أو تدهورًا كيميائيًا لرأس مسبار PPS.

• هل هذه المسابير مناسبة للتوربينات البخارية؟

  نعم، إنها مناسبة لقياس التمدد التفاضلي وموضع الدفع المحوري في تطبيقات التوربينات البخارية.
