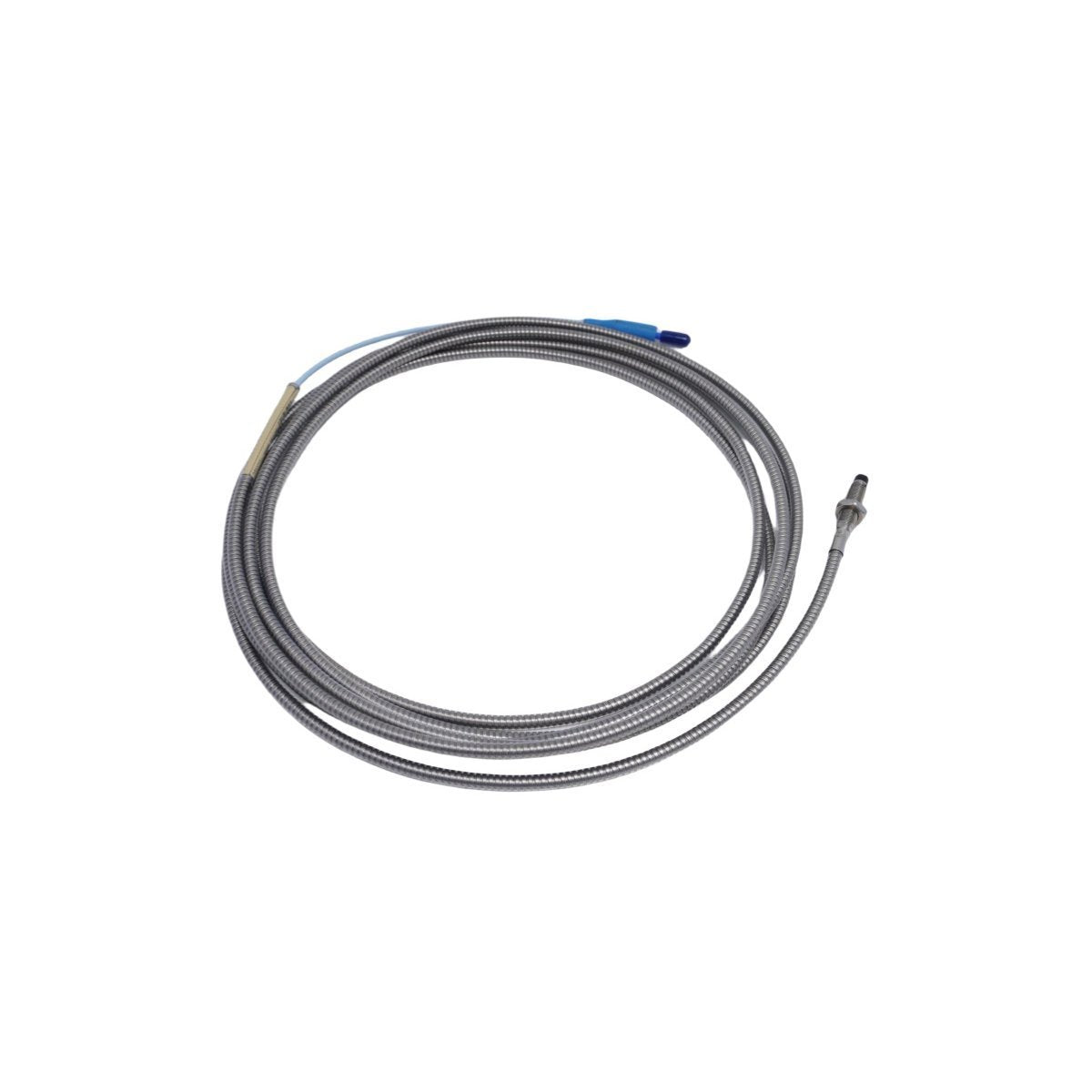

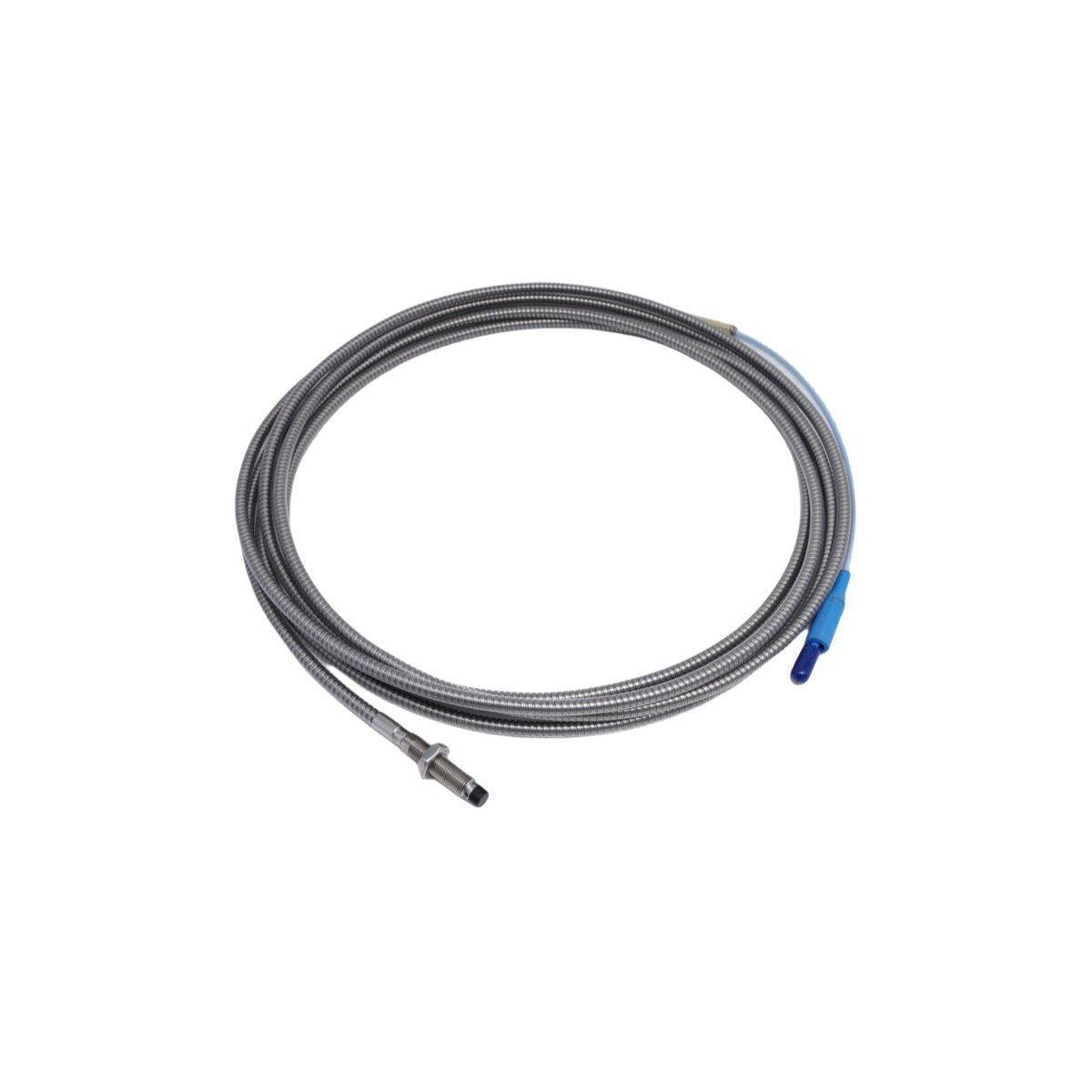

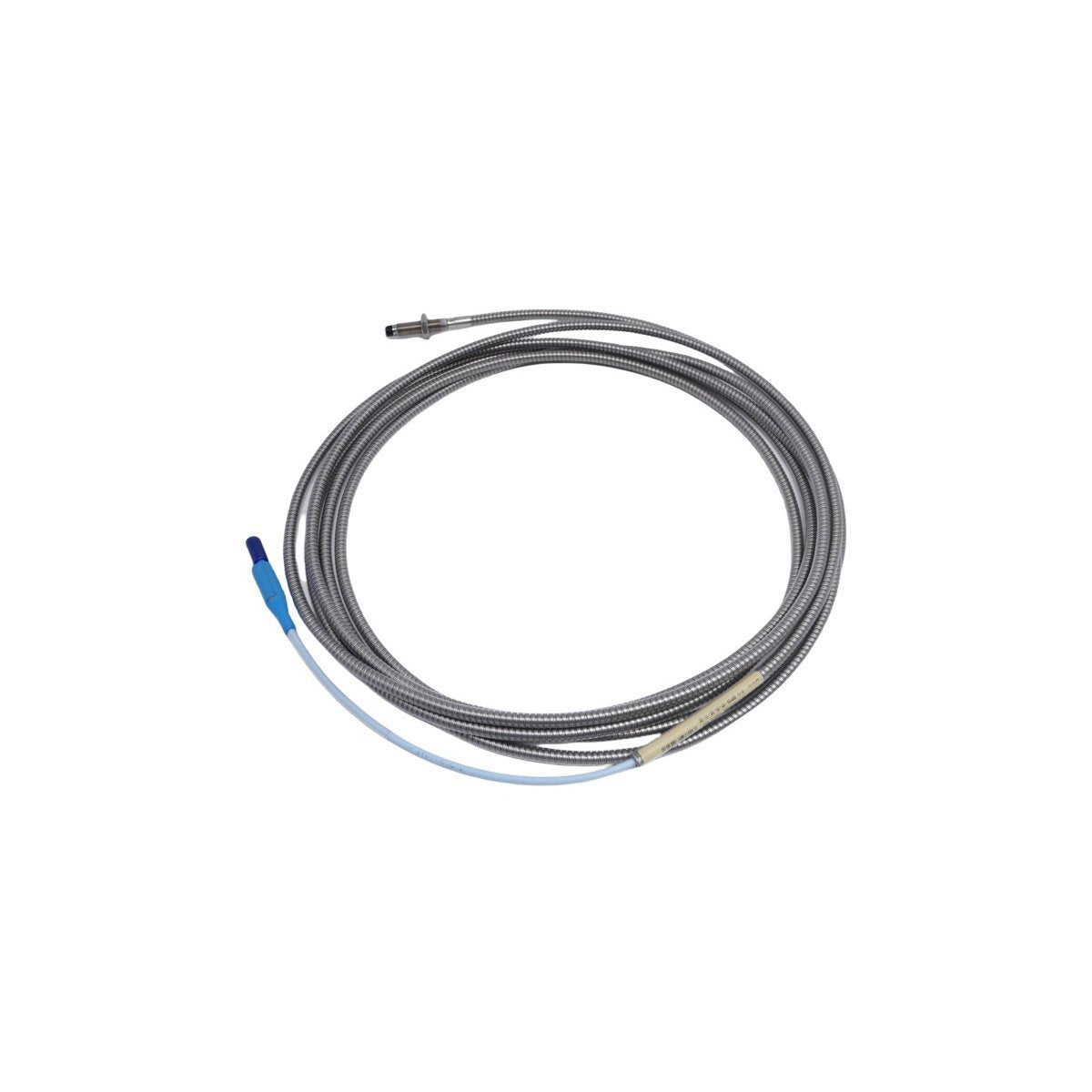

يعمل Bently Nevada 330104-00-04-90-02-00 كمجس تقارب أساسي 330104 يستخدم لتنفيذ قياسات الإزاحة والاهتزاز بدون تلامس في منصات حماية الآلات من سلسلة 3300 XL.

خيارات تكوين المعلمات

• 330104: تحديد النموذج الأساسي لمجس التقارب 3300 XL 8 مم مع علبة ناعمة M10 x 1

• -00: خيار الطول غير الملولب، محدد بـ 0.0 مم

• -04: خيار طول الهيكل الكلي، محدد بـ 40 مم

• -90: خيار الطول الكلي للنظام، محدد بـ 9.0 متر (29.5 قدم) مع كابل محوري مدمج

• -02: خيار الموصل المحوري المصغر، مزود بموصل محوري ClickLoc

• -00: خيار موافقة الوكالة، يشير إلى التكوين القياسي بدون شهادات محددة

مصفوفة المواصفات الفنية

معايرة مقياس مسبار التيار الدوامي وديناميكيات الدوار

يعتمد المسبار 330104-00-04-90-02-00 على عامل قياس دقيق لمسبار التيار الدوامي يبلغ 7.87 فولت/مم لتنفيذ ترجمة الجهد الخام من الحركات الميكانيكية الدقيقة. أثناء إجراءات المعايرة الميدانية، يجب التحقق من صحة جهد الفجوة (أهداف -10 VDC) في منطقة التشغيل المركزية لتجميع ديناميكيات الدوار المستهدف. لتقليل الضوضاء الإلكترونية والحفاظ على الدقة الخطية المستهدفة، يزيل مطابقة حلقة النظام بطول 9.0 متر فشل قمع التداخل عندما يعمل رأس المسبار بجوار محامل الاحتكاك عالية السرعة أو تركيبات المستشعرات المتزامنة.

مكونات مجموعة التوريد

• واحد (1) مسبار تقارب مدمج 330104-00-04-90-02-00 8 مم وتجميع كابل 9.0 متر

• اثنين (2) من مشابك غسالات القفل لتحديد المواقع

• واحد (1) غطاء عازل واقي لموصل الفلوروسيليكون

بروتوكول التركيب الميكانيكي والمحاذاة

يتطلب الإدخال الميكانيكي تركيب رأس المسبار عبر كتيفة أو غلاف انزلاقي حتى يسجل مقياس فولتميتر داخلي يتتبع كتلة طرف Proximitor هدفًا دقيقًا للتحقق من جهد الفجوة يبلغ -10 VDC. حافظ على نصف قطر إزالة مادي بحد أدنى 15 مم حول طرف المسبار 8 مم لمنع المعدن المجاور للهيكل من تغيير خصائص قياس مسبار التيار الدوامي. تأكد من توجيه الكابل المرن بطول 9.0 متر عبر قنوات أنابيب معدنية مستقلة ومعزولة، مع إنهاء ضفيرة الدرع الخارجي بدقة عند نقطة تأريض أجهزة الرف الواحد للمراقبة لعزل الضوضاء المستحثة.

معايير التعبئة والشحن

وقت التسليم: 3-5 أيام عند الانتهاء من الدفع عبر حلقات DHL/FEDEX/UPS السريعة المتخصصة. يتم تثبيت الأجهزة داخل عبوات صناعية متينة ومضادة للكهرباء الساكنة باستخدام وسادات رغوة هيكلية عالية الكثافة مصبوبة خصيصًا لضمان حماية اللفات المحورية المعايرة واللفات المستهدفة الدقيقة الداخلية أثناء النقل الميداني.

الأسئلة الشائعة الهندسية

س: هل يمكن تقصير خط الكابل المحوري المدمج بطول 9.0 متر أو توصيله بأسلاك حقل عامة؟

ج: لا. يتم مطابقة قيم الحث والسعة الداخلية خصيصًا لإطار معايرة مستشعر Proximitor من 3300 XL. يؤدي تقصير الخط إلى تعطيل حلقة قياس مسبار التيار الدوامي المعايرة ويؤدي إلى أخطاء خطيرة في حساب القياس.

س: هل هذا الجهاز الخاص بمجس التقارب قادر على إجراء تبديل ساخن هيكلي أثناء تزويده بالطاقة؟

ج: يمكن إجراء فصل الكابل المحوري للمسبار عن مستشعر Proximitor تحت ظروف الجهد المباشر؛ ومع ذلك، يؤدي هذا على الفور إلى دفع حلقة السائق إلى حالة دائرة مفتوحة، مما يؤدي إلى حدوث خطأ في النظام "NOT OK" على وحدة المراقبة.

س: ما هي المادة الهيكلية التي توفر هدف المعايرة الافتراضي لطرف 8 مم؟

ج: يتم تعيين خط الأساس لقياس المصنع لأهداف فولاذ AISI 4140. يتطلب استخدام أهداف مصنوعة من معادن بديلة، مثل الفولاذ المقاوم للصدأ أو الألومنيوم، إعادة معايرة حلقة Proximitor بسبب الاختلافات في النفاذية المغناطيسية.
