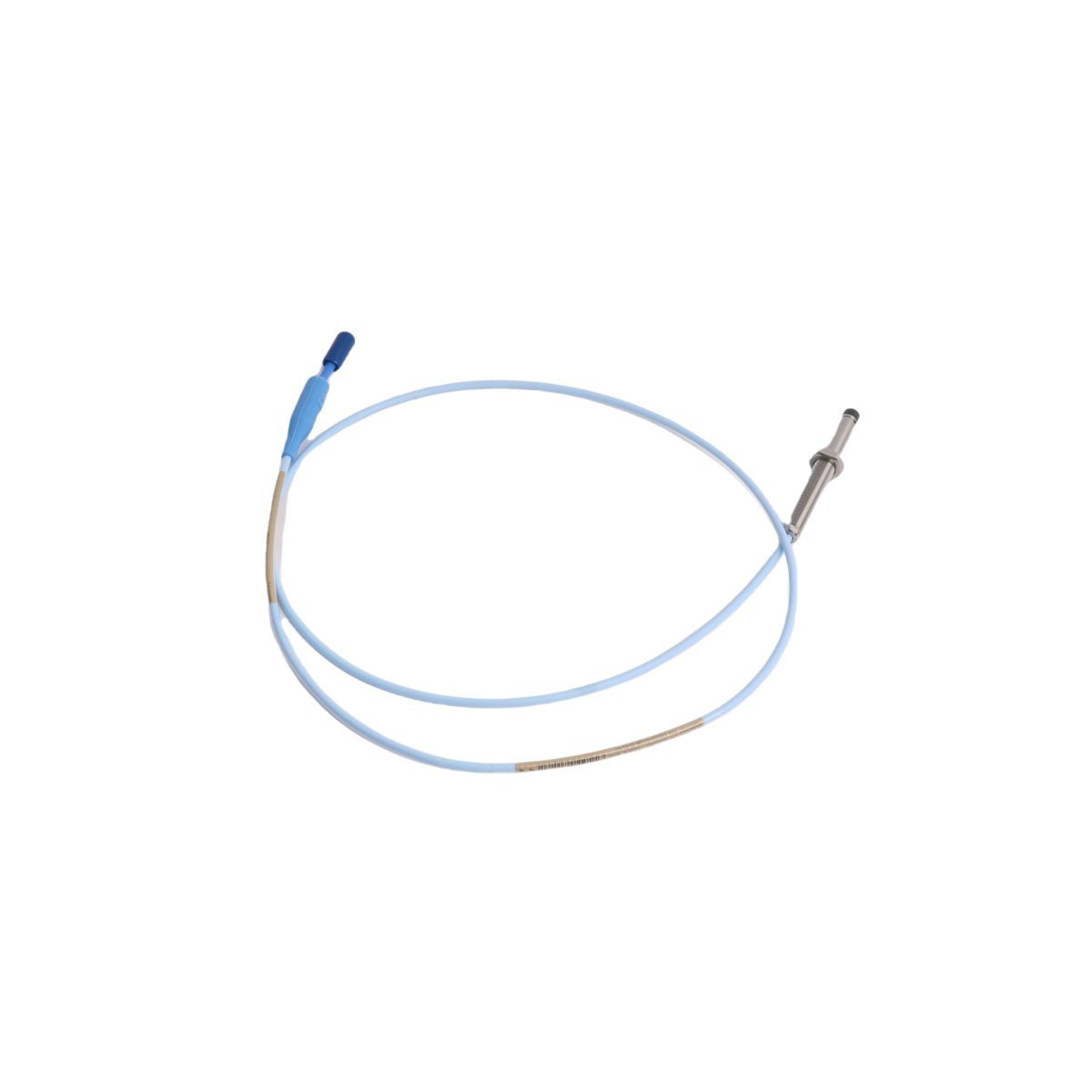

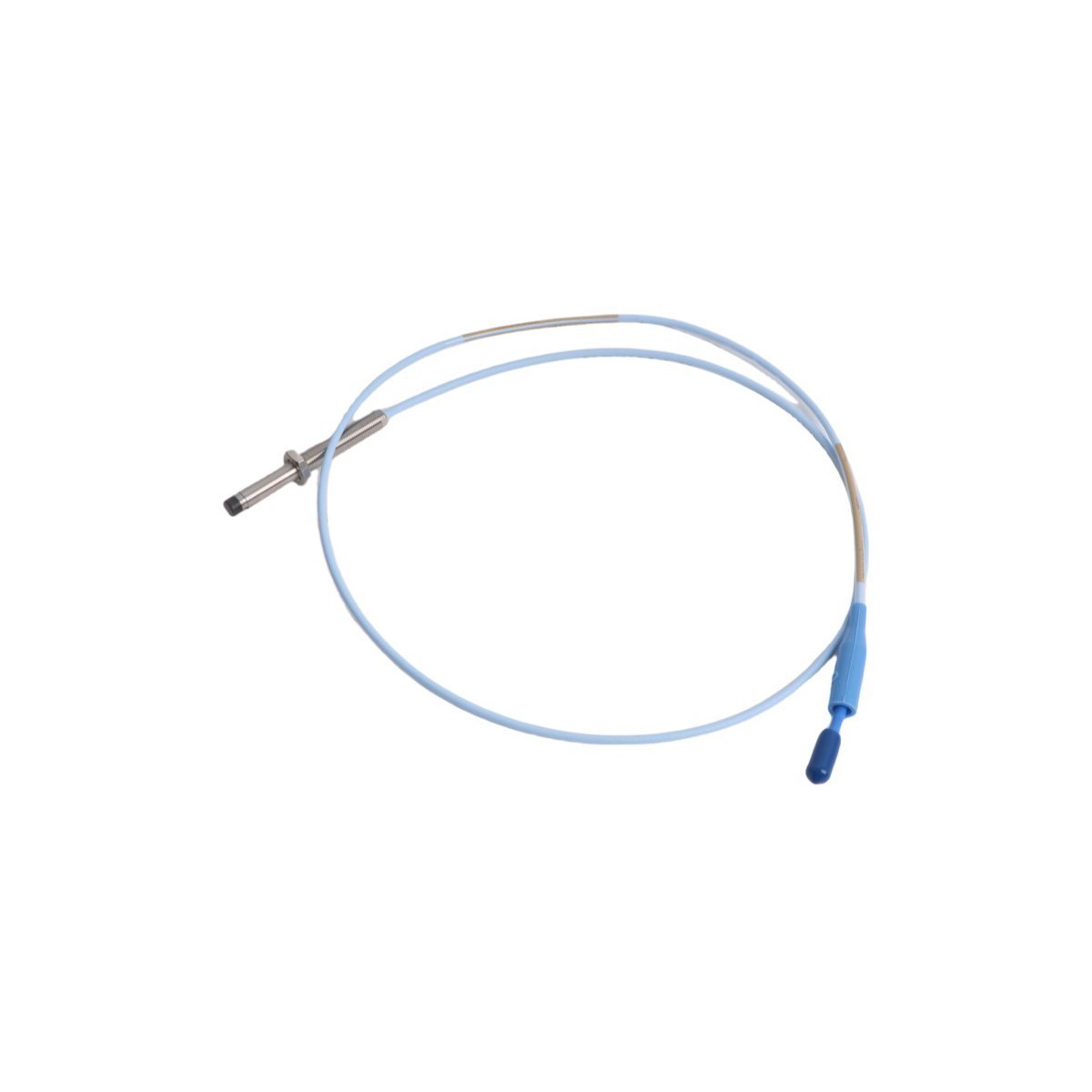

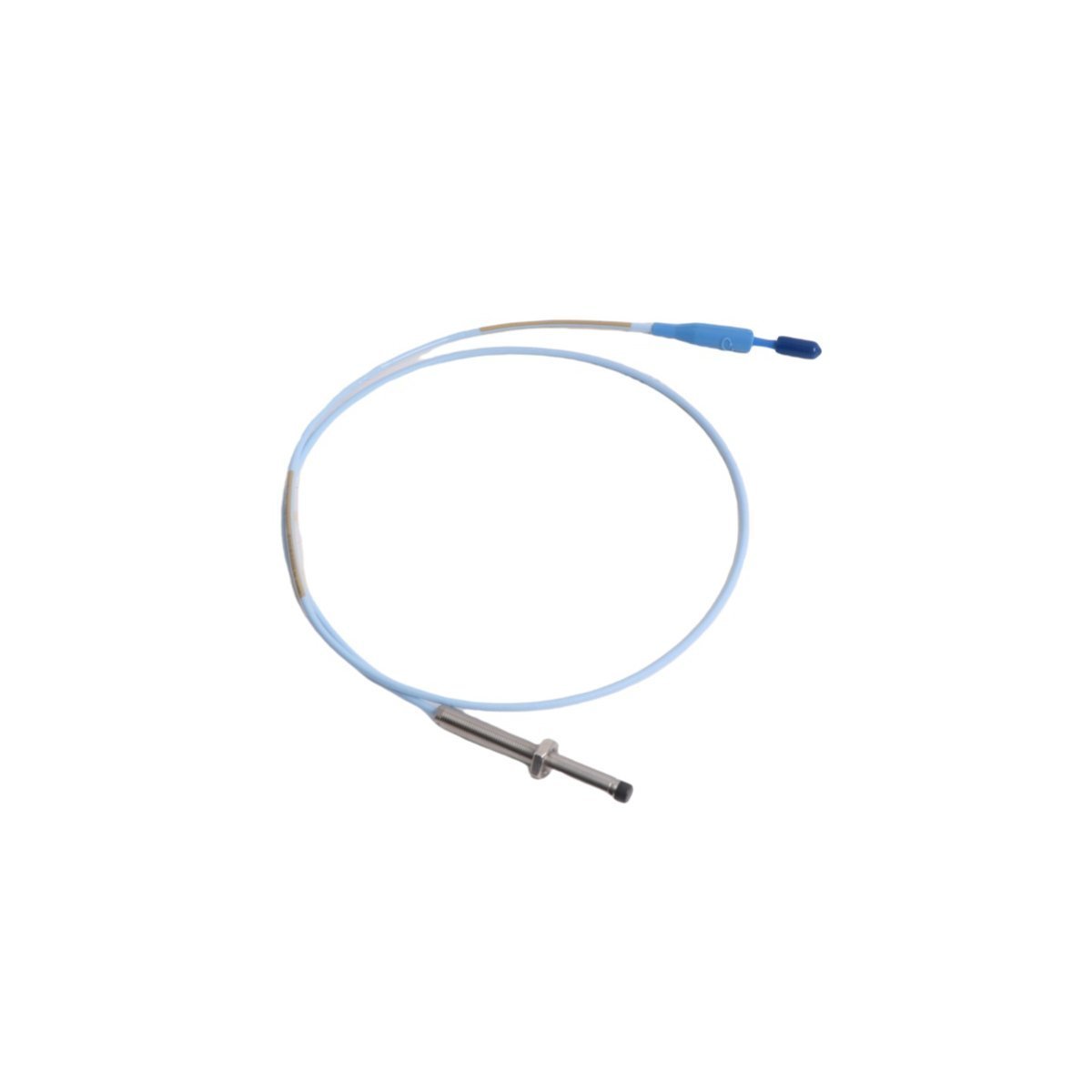

تم تكوين Bently Nevada 330103-03-10-10-11-00 (مسبار التقارب 330103) لقياس إزاحة العمود والاهتزاز دون تلامس في أنظمة حماية الماكينات، ويوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا. تتفاعل الأجهزة عبر مجالات التيار الدوامي للتردد اللاسلكي (RF) عالية التردد المنبعثة من طرفها الذي يبلغ قطره 8 مم، وترجمة انحرافات المسافة الميكانيكية المتعلقة بعمود محمل الغشاء السائل إلى تعديلات دقيقة للمعلمات الكهربائية قابلة للقراءة بواسطة وحدة مستشعر Proximitor.

خيارات ومصفوفة التكوين

• 330103: 3300 XL مسبار تقارب 8 مم، جسم ملولب M10 × 1، بدون درع.

• -03: خيار طول الهيكل غير الملولب، ويشير إلى 30 مم.

• -10: خيار طول الهيكل الكلي، ويشير إلى 100 مم.

• -10: خيار طول النظام الكلي، ويشير إلى 1.0 متر (3.3 قدم).

• -11: خيار الموصل والكابل، ويشير إلى موصل ClickLoc متحد المحور مصغر، كابل مقاوم للسوائل.

• -00: خيار موافقة الوكالة الذي يحدد عدم وجود شهادات لمنطقة خطرة.

المواصفات الفنية

قياس مسبار التيار الدوامي وتحليل ديناميكيات الدوار

يعتمد المحاذاة الميكانيكية ومعايرة طرف الاستشعار المُلولب M10 8 مم على قواعد قياس مسبار التيار الدوامي الصارمة. أثناء الإعداد الميداني، يقوم الفنيون بضبط المسافة الفعلية لتحقيق هدف التحقق من جهد الفجوة -10 فولت تيار مستمر، والذي يمثل المركز الهندسي لمغلف التتبع الخطي 2.0 مم. يحافظ هذا الخط الأساسي للجهد على عزل انحرافات ديناميكيات الدوار دون اتصال مادي، بينما يضمن الفصل المكاني المناسب بين المستشعرات المتعددة قمع التداخل الأمثل تحت تخطيطات مراقبة الآلات التوربينية متعددة القنوات عالية الكثافة.

جرد حزمة الإرسال

• مجموعة واحدة (1) مسبار تقارب Bently Nevada 330103-03-10-10-11-00 8 مم

• جلبة عازلة واحدة (1) لموصل واجهة محورية مصغرة ClickLoc

• وثائق معايرة المصنع تسجل استجابة التردد القياسية وحدود المعاوقة الكهربائية الأساسية

إرشادات التركيب الميكانيكي والكابلات

• قم بلف غطاء مستشعر M10 x 1 في كتيفة التثبيت مع مراقبة خرج دائرة المستشعر باستخدام مقياس الفولتميتر الرقمي لملاحظة تعديلات المسافة في الوقت الفعلي.

• تحقق من أن طرف المسبار يسجل نقطة المنتصف القياسية للتحقق من الفجوة -10 فولت تيار مستمر قبل تثبيت الموضع لضمان التتبع المتماثل عبر مغلف اهتزاز الدوار.

• شد صامولة القفل السداسية الأساسية بحد أقصى لعزم دوران يبلغ 14.7 نيوتن متر لتثبيت محاذاة المسبار دون تجريد أو تشويه خيوط الغلاف الهيكلي.

• حافظ على مساحة خالية لا تقل عن 15 مم حول الطرف 8 مم بالنسبة للحواف المعدنية المسطحة لمنع تحميل الفجوة الجانبية من تحريف عامل قياس المستشعر.

• قم بتوجيه الخط المحوري المدمج بطول 1.0 متر داخل مصفوفات أنابيب فولاذية منخفضة الكربون مستمرة، مع إبقاء دروع الكابل معزولة باستثناء كتلة إنهاء رف الأدوات المخصصة.

لوجستيات المشتريات والتعبئة الواقية

وقت التسليم: 3-5 أيام عند الانتهاء من الدفع، يتم التوزيع عبر خدمات الشحن السريع ذات الأولوية بما في ذلك DHL أو FEDEX أو UPS. يتم إغلاق طبقات المنتج الداخلية داخل مجموعات تغليف صناعية مضادة للكهرباء الساكنة ومقاومة للرطوبة. يتم تعزيز الصناديق الصناعية الخارجية ذات الجدران المزدوجة شديدة التحمل بمصفوفات رغوة هيكلية ماصة للصدمات لمنع أي حركة مادية أو تلف معايرة لطرف مستشعر البوليمر الفلوري 8 مم أثناء دورات النقل.

الأسئلة الشائعة في الهندسة الفنية

س: ما هي عواقب مطابقة هذا المسبار بطول 1.0 متر مباشرة بمستشعر تقارب بطول 5.0 متر بدون كابل تمديد؟

ج: مطابقة هذا المسبار بطول 1.0 متر مباشرة بمستشعر تقارب بطول 5.0 متر تدمر معايرة النظام. يجب أن يكون للوحة التقارب طول كهربائي كلي يطابق معايرة المستشعر (عادةً 5.0 متر أو 9.0 متر)؛ يؤدي عدم سد الفجوة بكابل تمديد مطابق إلى إبطال قياس مسبار التيار الدوامي وتغيير المعاوقة الكلية للنظام.

س: هل خيار هذا المسبار المحدد (-00) معتمد للتركيب في المناطق الخطرة من الفئة الأولى القسم 1؟

ج: لا. يشير الخيار -00 إلى عدم وجود شهادات للمناطق الخطرة. للتركيب داخل حدود السلامة الجوهرية المقيدة أو المقاومة للانفجار، يجب تحديد خيار بادئة معتمد مثل خيار الموافقة المتعددة -05.

س: هل يؤدي إزالة أو تبديل كابل التمديد تحت طاقة المستشعر النشطة إلى إتلاف الأجهزة؟

ج: لا يحدث أي ضرر للمكونات السلبية أو المستشعر النشط عند فصل خط الكابل. ومع ذلك، يؤدي كسر الدائرة المحورية إلى انخفاض جهد القناة إلى حالة عطل، مما سيؤدي إلى تنبيه تعطل النظام بسبب انخفاض الجهد إذا لم يتم تجاوزه.
