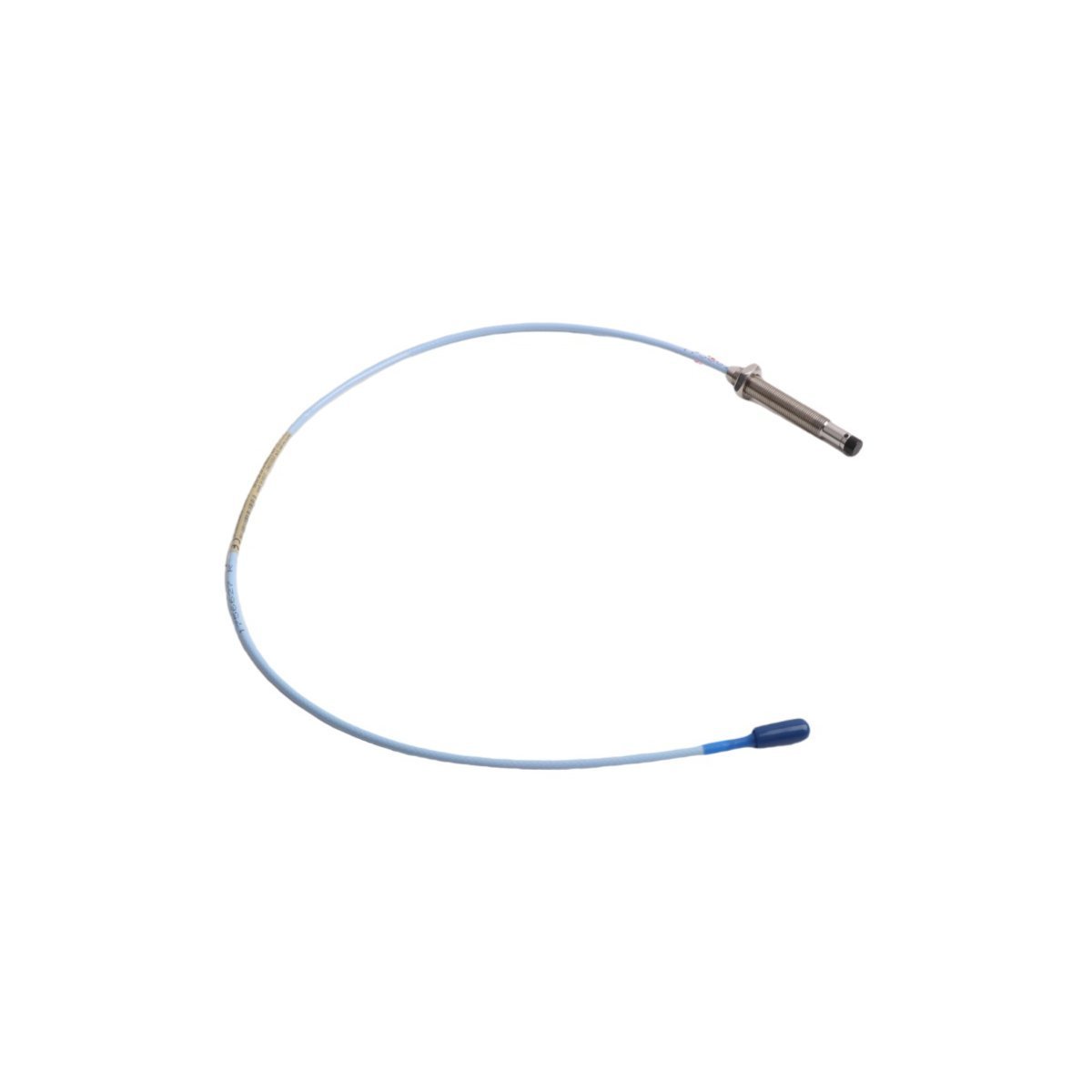

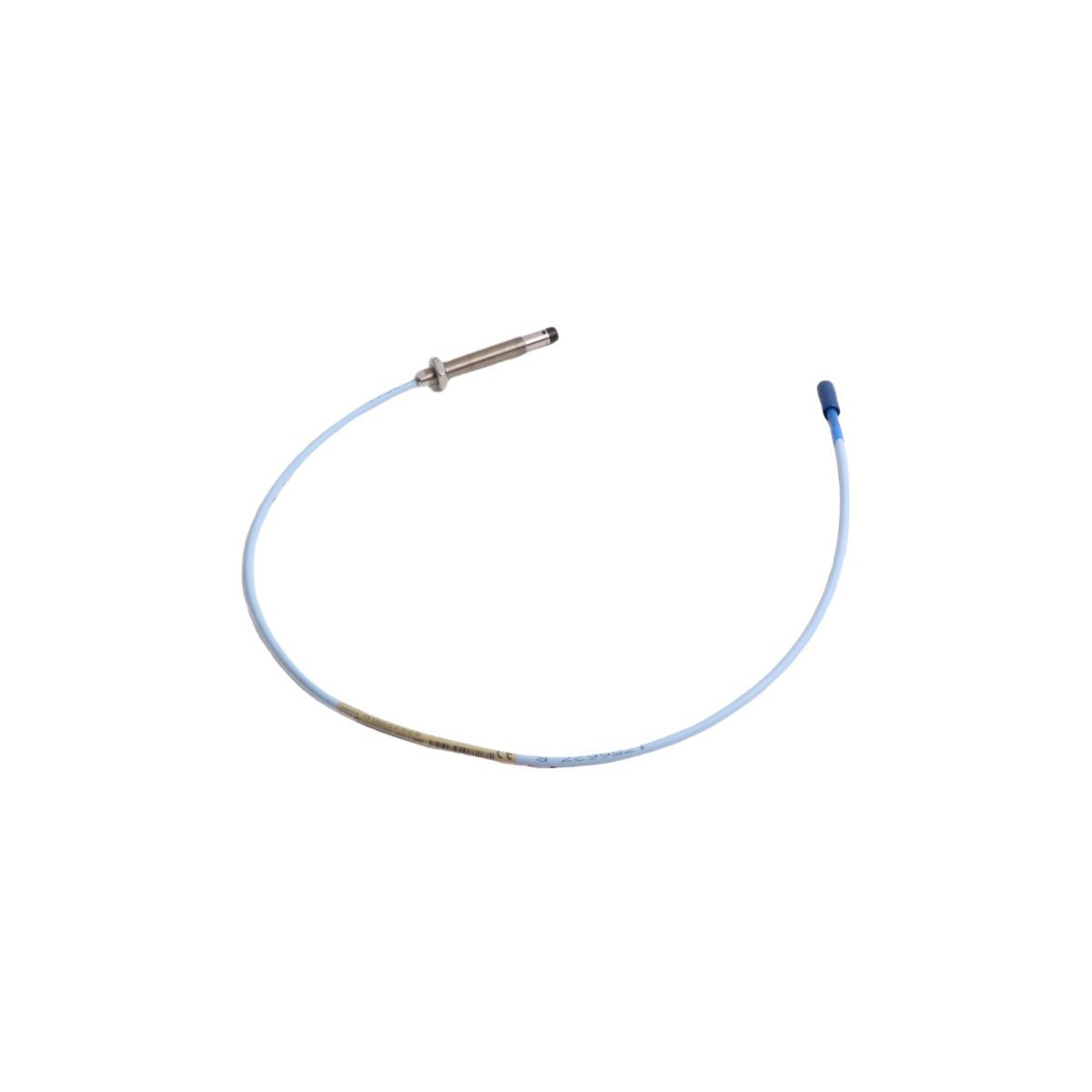

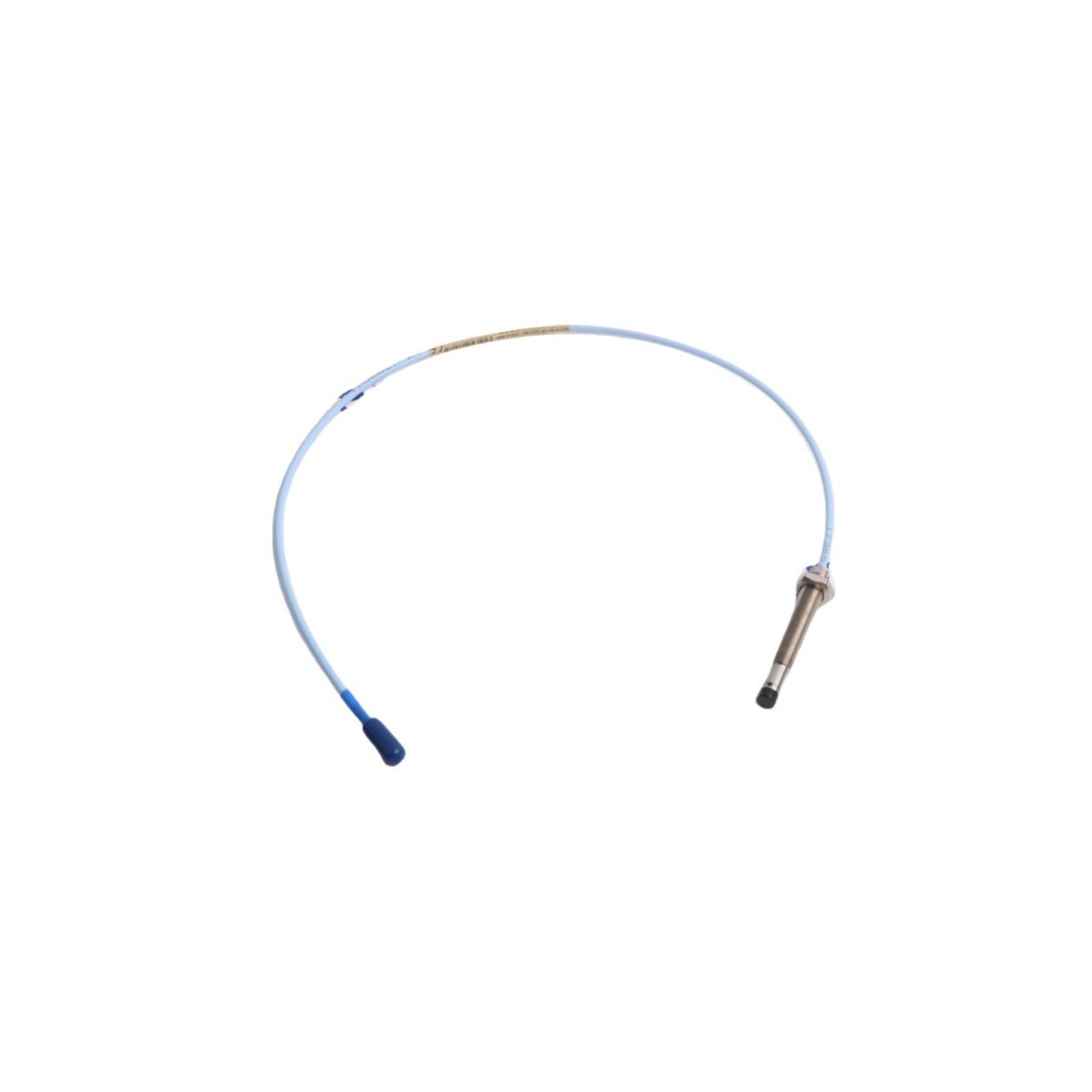

يعمل Bently Nevada 330103-01-07-50-02-00 كمستشعر تقارب 330103 أساسي يُستخدم لتنفيذ قياسات إزاحة العمود والاهتزاز الديناميكي بدون تلامس عبر منصات سلسلة 3300 XL. بتصميمه الأسطواني الأملس، يُصدر الجهاز مجالاً كهرومغناطيسيًا عالي التردد على سطح هدف دوار، محولًا تغيرات الفجوة إلى معلمة تناظرية لمعالجتها بواسطة وحدة مستشعر Proximitor متطابقة.

تفسير تسمية رقم الجزء

• 330103: مستشعر تقارب 3300 XL بحجم 8 مم، غلاف أسطواني أملس، بقطر 3/8 بوصة.

• -01: خيار طول الغلاف غير الملولب يحدد 0.5 بوصة.

• -07: خيار طول الغلاف الكلي يحدد 7.0 بوصة.

• -50: خيار طول النظام الكلي يحدد 5.0 متر (16.4 قدم).

• -02: خيار الموصل والكابل يحدد موصل ClickLoc محوري مصغر مع عزل مقاوم للسوائل.

• -00: خيار موافقة الوكالة يحدد عدم وجود شهادات لمنطقة خطرة.

مواصفات الجهاز

التحقق من جهد الفجوة وقمع التداخل

يعمل مسبار 330103-01-07-50-02-00 كحلقة حثية أمامية تحدد دقة قياس المسبار الحالي الدوامي للنظام. تتطلب عمليات التركيب والمعايرة الميدانية وضع جسم المسبار الأسطواني الأملس بحجم 3/8 بوصة داخل فتحة التثبيت الخاصة به لتحديد هدف التحقق من جهد الفجوة عند -10 فولت تيار مستمر. يوفر هذا الإحداثي المركزي الدقيق تتبعًا كاملاً للنطاق الديناميكي لديناميكيات الدوار المعقدة. يمنع التثبيت الميكانيكي الصلب على طول الغلاف بطول 7.0 بوصة الحركة الجانبية الناتجة عن قوى سائل المحمل، مما يحافظ على قمع عالي للتداخل بين القنوات الشعاعية المتعامدة X-Y المتجاورة.

معلومات الطلب

• وحدة (1) مسبار تقارب ذو غلاف أملس Bently Nevada 330103-01-07-50-02-00

• غطاء عازل (1) لموصل واجهة ClickLoc المحوري المصغر

• وثائق بروتوكول الاختبار المباشر من المصنع تسجل خطية المعايرة

إرشادات التركيب الميداني

• أدخل البرميل الأملس لجسم المسبار في فتحة التثبيت المشغولة، وحرك التجميع للداخل حتى يلامس طرف المستشعر الوجه المستهدف.

• اسحب جسم المسبار للخارج ببطء أثناء فحص مؤشرات الجهد النشطة عبر توصيلات الإشارة الخام باستخدام مقياس فولتميتر رقمي معاير.

• ثبت أجهزة تثبيت المشبك على البرميل الأملس بمجرد أن تسجل إشارة الخرج نقطة مركز التحقق من الفجوة القياسية -10 فولت تيار مستمر.

• تأكد من وجود نصف قطر واضح لا يقل عن 15 مم يحيط بتجميع الطرف مقاس 8.0 مم للقضاء على التداخل الهيكلي الجانبي الذي قد يغير عامل المقياس المصنعي.

• وجه خط الكابل المحوري المتكامل بطول 5.0 متر إلى شبكات أنابيب الحماية المعدنية المخصصة، وقم بتوصيل دروع الكابلات حصريًا في هيكل رف أجهزة التتبع.

معلومات التسليم

وقت التسليم: 3-5 أيام عند الانتهاء من الدفع، يتم التوزيع في جميع أنحاء العالم عبر شبكات الشحن السريع الدولية بما في ذلك DHL أو FEDEX أو UPS. يتم إغلاق مجسات التتبع الفردية داخل صفائح تغليف صناعية مضادة للكهرباء الساكنة ومقاومة للبخار لحماية نقاط الاتصال المحورية المصغرة ClickLoc من التعرض. تتميز كرتونات الشحن الخارجية بأغلفة مموجة متينة مزدوجة الجدران مبطنة برغوة مصبوبة ممتصة للصدمات مصممة خصيصًا لتأمين معايرة المستشعر المصنعية ضد تأثيرات الشحن.

الأسئلة الشائعة

س: هل يمكن توصيل مسبار التقارب هذا بطول 5.0 متر مباشرة بنظام الرف 3500 بدون كابل تمديد وسيط؟

ج: لا. يتطلب تجميع المسبار بطول 5.0 متر اتصالاً مباشرًا بوحدة مستشعر Proximitor مطابقة بطول 5.0 متر. إذا تم استخدام وحدة Proximitor بطول 9.0 متر، فيجب وضع كابل تمديد منفصل بطول 4.0 متر في الخط لإكمال سعة حلقة النظام الكلية المطلوبة بطول 9.0 متر.

س: ما هي الإشارة الناتجة إذا تعرض ملف المسبار الداخلي لدائرة مفتوحة أو قطع مادي؟

ج: تتسبب الدائرة المفتوحة على المسار المحوري في تشبع جهد خرج مستشعر Proximitor السفلي نحو الحد الأقصى للإمداد (حوالي -21 فولت تيار مستمر). يعترض جهاز مراقبة الآلات المتصل خطأ الجهد هذا ويطلق علامة حالة "غير موافق" للنظام.

س: هل المسبار ذو الغلاف الأملس أفضل من المسبار ذو الغلاف الملولب لأغطية المحامل عالية الاهتزاز؟

ج: تسمح تصميمات الغلاف الأملس بتعديلات مستمرة للعمق المحوري دون قيود خطوة اللولب. ومع ذلك، تتطلب آلية تثبيت منفصلة بالضغط أو ذات طوق مقسم للبقاء ثابتة في مكانها تحت القوى الميكانيكية الهيكلية الشديدة.
