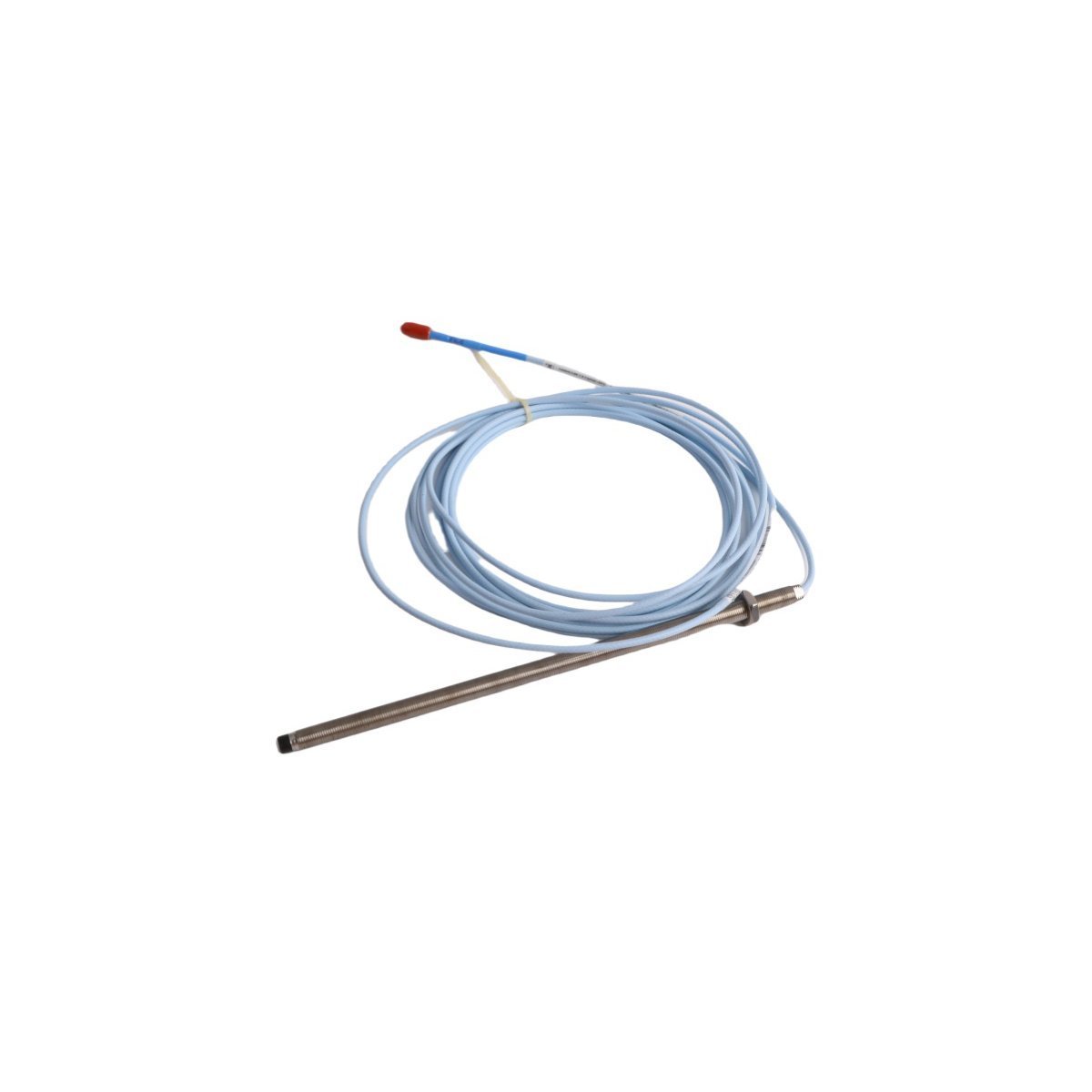

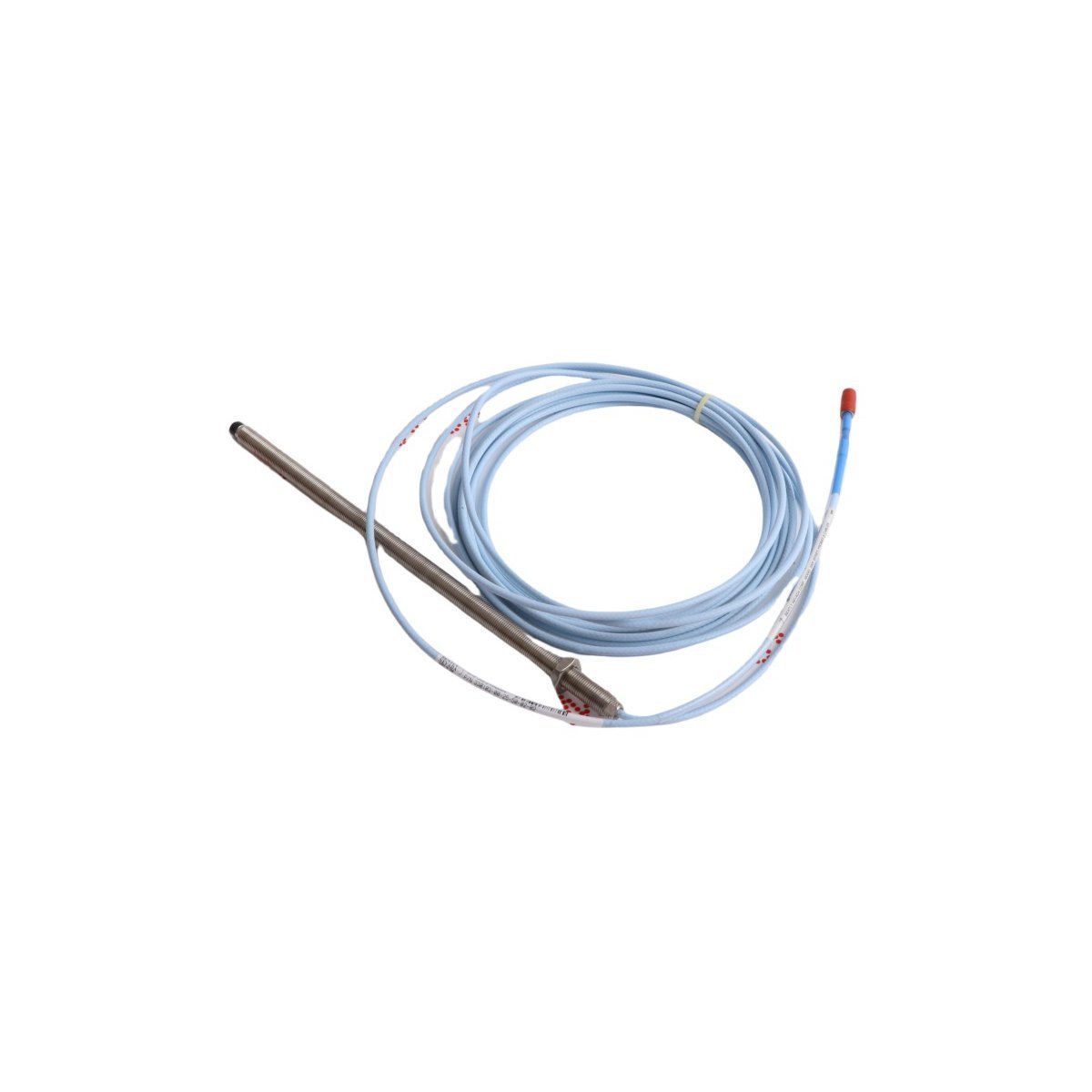

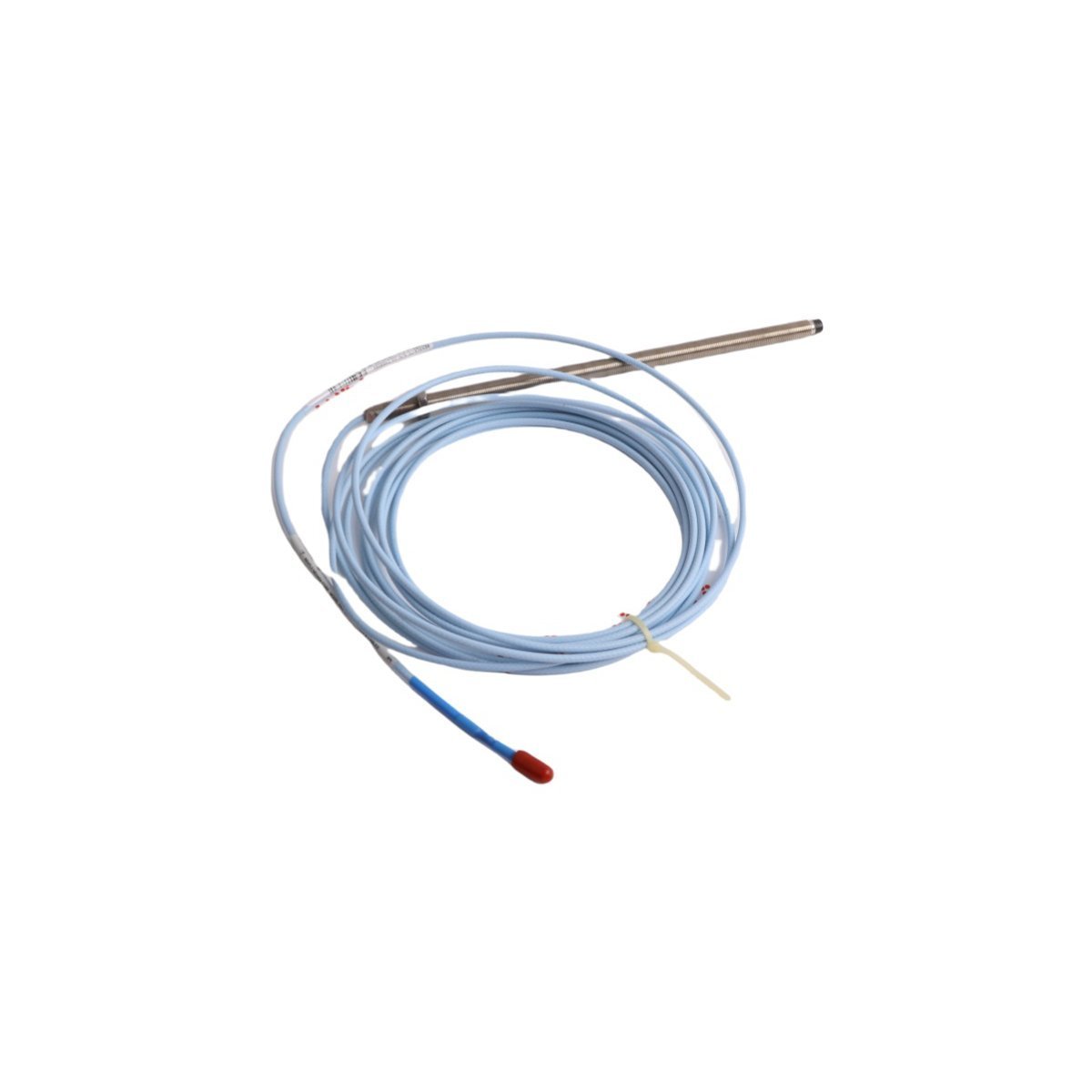

تم تصميم Bently Nevada 330103-00-25-10-02-00 (مسبار التقارب 8 مم 330103-00-25-10-02-00) لقياس الإزاحة عالية السرعة في الآلات الدوارة، ويوفر تنفيذًا فيزيائيًا مباشرًا لاستشعار المسافة بالتيار الدوامي داخل أنظمة مراقبة التوربينات (TSI).

تفكيك اللاحقة ومصفوفة النموذج

يتبع 330103-00-25-10-02-00 اتفاقية تسمية Bently Nevada 3300 XL الموحدة:

• 330103: مسبار 8 مم بدرع داخلي.

• 00: طول غير مسنن (0 مم).

• 25: طول الهيكل (250 مم).

• 10: الطول الإجمالي (1.0 متر).

• 02: نوع الموصل (موصل بدون غلاف).

• 00: موافقة الوكالة (لا توجد متطلبات).

مواصفات الأجهزة

خصائص المراقبة الميكانيكية

يعمل المسبار على مبدأ التيار الدوامي، ويتطلب معايرة دقيقة للمسبار للحفاظ على خرج خطي ضمن النطاق المطلوب. يعد التحقق الدقيق من جهد الفجوة شرطًا أساسيًا للتشغيل، مع نقطة تشغيل مستهدفة تبلغ -10 VDC لضمان بقاء المسبار في المنطقة الخطية من منحنى المحول. يشتمل نظام 3300 XL على قمع فعال للتداخل المتبادل، مما يضمن عدم تداخل المجسات المتجاورة في التكوينات متعددة القنوات مع بيانات الاهتزاز. تُستخدم هذه الوحدات لمراقبة ديناميكيات الدوار، واكتشاف موضع الخط المركزي للعمود، وتحديد توقيعات الاهتزاز الشعاعي في الآلات الصناعية عالية السرعة.

معلومات الطلب

• مسبار تقارب واحد (1) 330103-00-25-10-02-00.

• غطاء طرف واقي.

• وثائق التثبيت والامتثال الفني.

• ملاحظة: تُباع كابلات التمديد ومستشعرات Proximitor بشكل منفصل ويجب مطابقة مقاومتها لنظام محول 3300 XL.

إرشادات التركيب في الموقع

• الواجهة الميكانيكية: قم بتركيب المسبار في دعامة صلبة مقاومة للاهتزاز؛ تأكد من أن طرف المسبار عمودي على منطقة عمود الهدف.

• إعداد الفجوة: استخدم ميكرومتر العمق لضبط الفجوة الميكانيكية؛ تأكد من وصول جهد خرج Proximitor إلى الهدف -10 VDC.

• توجيه الكابل: قم بتثبيت الكابل المحوري المدرع بعيدًا عن الموصلات عالية التيار والمكونات الدوارة لمنع التداخل الكهرومغناطيسي والتلف الميكانيكي.

• التوصيل: تأكد من أن الموصلات المحورية نظيفة ومثبتة بالكامل؛ استخدم قوة خطية مستقيمة حتى يتم تعشيق آلية القفل بالنقر.

• إدارة الخيوط: تحقق من أن صواميل التثبيت مؤمنة لمنع الحركة بسبب اهتزاز الآلة، دون تجاوز حدود عزم الدوران للهيكل.

الأسئلة المتداولة

• ما هو جهد الفجوة التشغيلي الاسمي لهذا النموذج؟

  تتركز الفجوة التشغيلية الاسمية عند -10 VDC، والتي تتوافق مع نقطة المنتصف لنطاق الاستشعار الخطي لنظام 3300 XL 8 مم.

• هل يمكن إزالة الدرع الداخلي لزيادة المرونة؟

  لا. الدرع جزء لا يتجزأ من تجميع المسبار، ويوفر حماية ميكانيكية؛ إزالته تعرض سلامة المسبار للخطر.

• ماذا يحدث إذا انحرف جهد الفجوة عن -10 VDC؟

  إذا انحرف الجهد بشكل كبير، فقد يقترب المسبار من حدوده غير الخطية للاستشعار، مما سيؤدي إلى تدهور دقة بيانات الاهتزاز.

• هل يتطلب هذا المسبار مادة هدف محددة للمعايرة؟

  المعايرة القياسية هي للصلب 4140. إذا كانت مادة عمود الدوار مختلفة، يلزم تعديل عامل القياس أو منحنى معايرة مخصص.

• كيف يتم استخدام طول الغلاف 250 مم؟

  يسمح طول 250 مم بالتركيب في مواقع التثبيت الغائرة العميقة حيث لا يمكن للمجسات الأقصر الوصول إلى هدف الاستشعار.

• هل يمكنني استخدام هذا المسبار مع جهاز Proximitor من سلسلة 3300 الأقدم؟

  بينما قد يكون الموصل متوافقًا ماديًا، يجب استخدام نظام 3300 XL كمجموعة متطابقة (مسبار، كابل تمديد، Proximitor) لضمان الدقة.

• كيف يتم اكتشاف دائرة قصر في الكابل؟

  غالبًا ما تظهر الدائرة القصيرة كجهد ثابت (0 VDC) أو انحراف إشارة غير منتظم يفشل في الفحوصات التشخيصية في رف المراقبة.

• ما هو الحد الأدنى لنصف قطر الانحناء للكابل؟

  تم تصميم الكابل المدرع لتحمل المتانة، ولكن لا ينبغي ثنيه بأكثر حدة من نصف قطره المحدد لتجنب التلف الداخلي للعازل المحوري.
