تم تكوين Bently Nevada 330103-00-06-50-02-05 (مسبار التقارب 330103) لقياسات إزاحة العمود غير المتصلة والاهتزاز الديناميكي في قنوات أدوات الإشراف على التوربينات (TSI)، ويوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا. يُصدر الجهاز ذو الأسطوانة الملساء مجالًا تردديًا لاسلكيًا على سطح الدوار المستهدف، ويقوم برسم خرائط للتغيرات الدقيقة في التقارب لوحدة مستشعر Proximitor المطابقة.

تكوين خيارات التسميات

• 330103: مسبار تقارب 3300 XL 8 مم، جسم أسطواني أملس 3/8 بوصة.

• -00: خيار طول الهيكل غير الملولب يعين 0.0 بوصة.

• -06: خيار طول الهيكل الكلي يعين 6.0 بوصة.

• -50: خيار طول النظام الكلي يعين 5.0 م (16.4 قدم).

• -02: خيار الموصل والكابل يعين موصل ClickLoc متحد المحور مصغر مع عزل مقاوم للسوائل.

• -05: خيار موافقة الوكالة يحدد شهادات المناطق الخطرة الدولية متعددة الوكالات (ATEX، IECEx، CSA).

مواصفات الجهاز

التحقق من جهد الفجوة وتحليل ديناميكيات الدوار

تعتمد حلقة التيار الدوامي الحثية بشكل كبير على التحديد الفيزيائي لطرف 8.0 مم للحفاظ على دقة قياس مسبار التيار الدوامي المحددة مسبقًا. يتطلب تكوين الحلقة الميدانية تثبيت الأسطوانة الملساء داخل مجموعة المشبك المنقسم حتى يفي الجهد الحي بالتحقق من جهد الفجوة المستهدف (أهداف -10 فولت تيار مستمر)، والذي يشير إلى نقطة المركز الخطي لنظام المحول. يقلل التوجيه الفيزيائي الصحيح من انجراف قياس الحلقة أثناء انتقالات ديناميكيات الدوار الشديدة ويوفر أفضل قمع للتداخل بين المستشعرات المتعامدة X-Y المثبتة في كتلة المحمل نفسها.

مكونات المجموعة ومعلومات الطلب

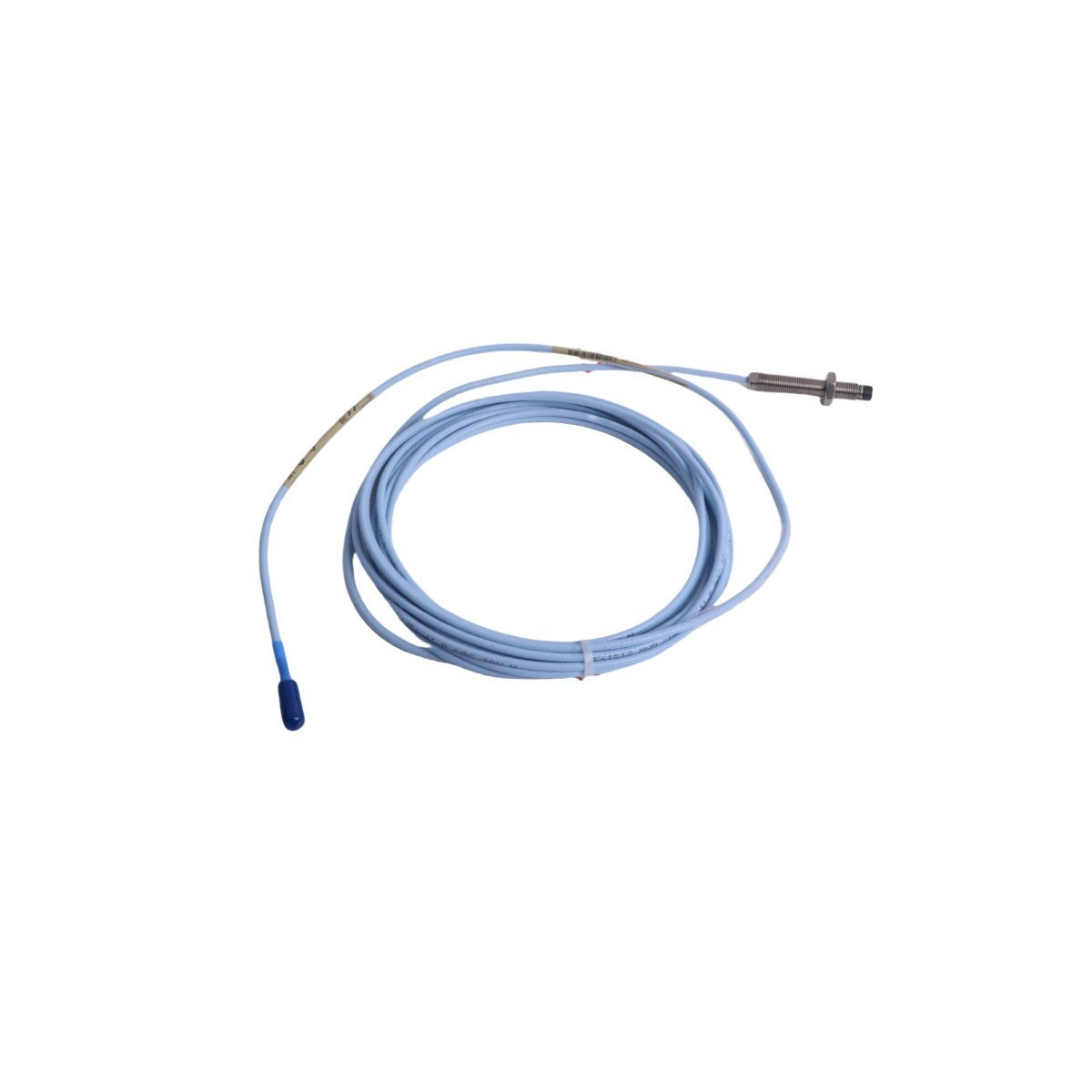

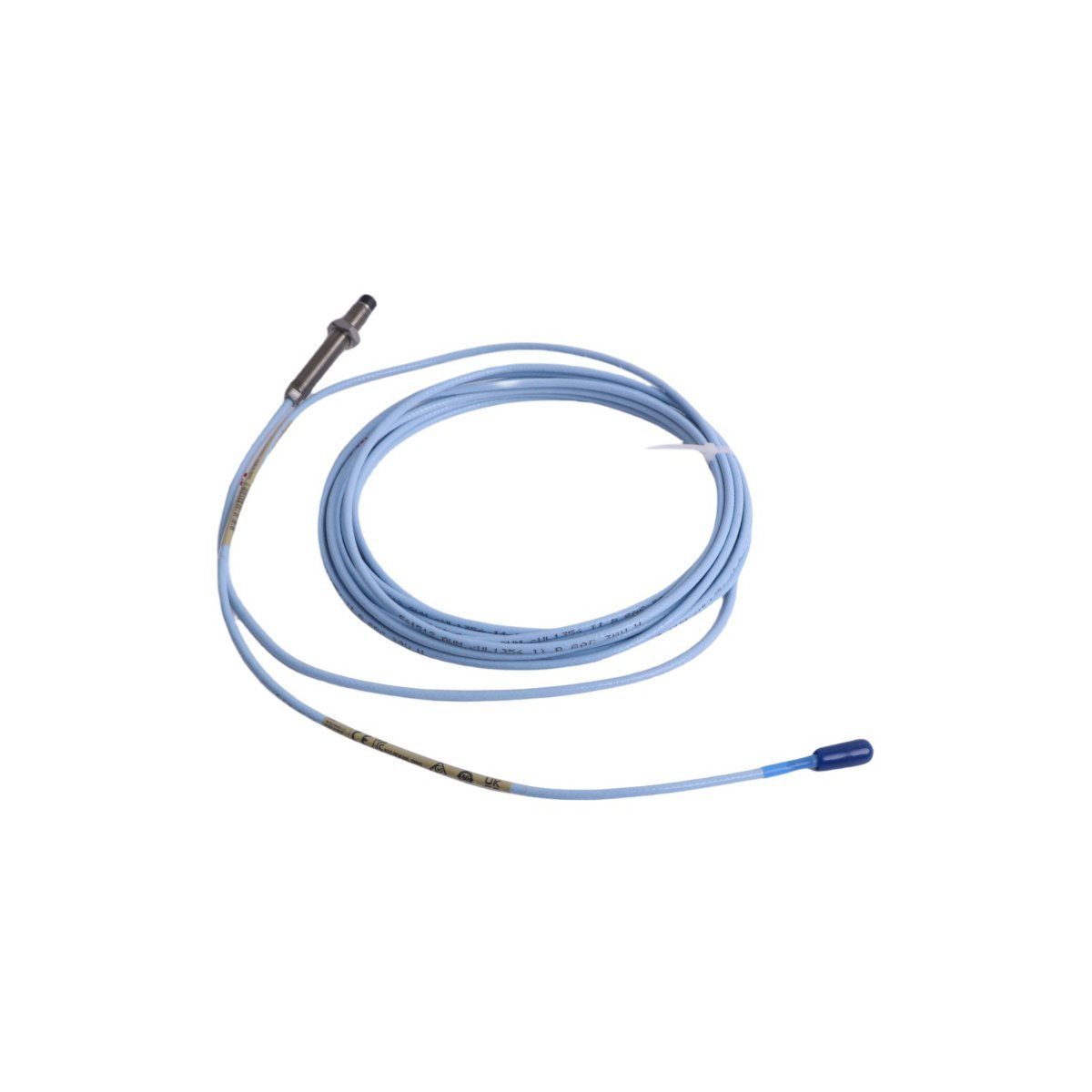

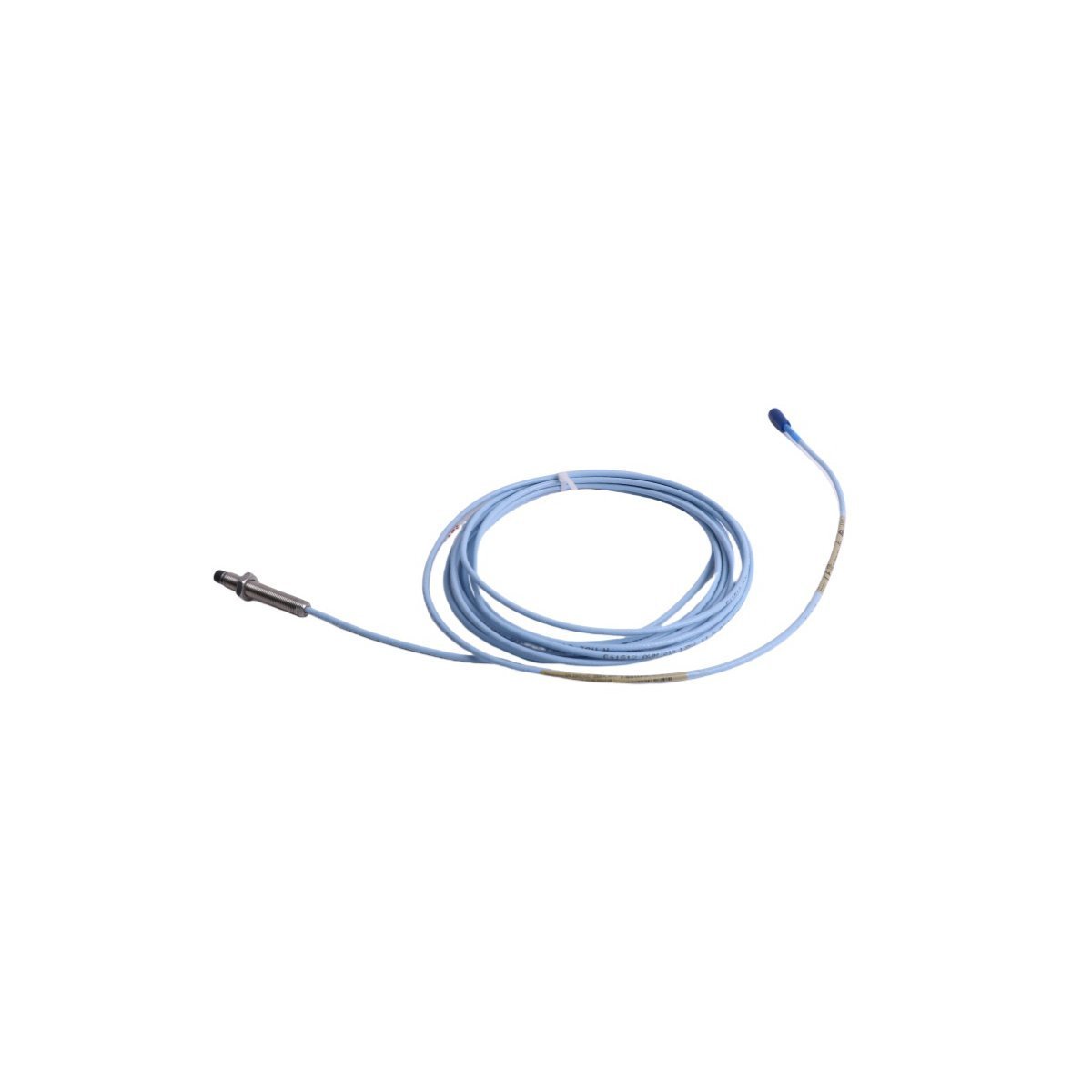

• مسبار واحد (1) Bently Nevada 330103-00-06-50-02-05 ذو أسطوانة ملساء.

• غطاء عازل واحد (1) لموصل واجهة ClickLoc متحد المحور المصغر.

• وثائق فحص المصنع تسجل مقاييس المعاوقة الأساسية.

إرشادات التثبيت الميداني

• قم بتحريك الأسطوانة الملساء لجسم المسبار داخل طوق التثبيت المشغول آليًا، مع مراقبة قيم استجابة الجهد في الوقت الفعلي باستخدام حلقة مقياس الفولتية الرقمية المتصلة بنقاط اختبار Proximitor.

• قم بتثبيت قفل أجهزة التثبيت بإحكام على الأسطوانة الملساء بمجرد أن تتطابق إشارة الإخراج مع إحداثي التحقق من فجوة -10 فولت تيار مستمر القياسي.

• تأكد من وجود مسافة خلوص لا تقل عن 15 مم حول الطرف 8.0 مم لمنع تداخل الفجوة الجانبية الهيكلية من تشويه معلمات عامل القياس في المصنع.

• قم بتوصيل موصلات ClickLoc متحد المحور المصغرة عن طريق دفع ولف عناصر الاقتران حتى يتم تحقيق ارتباط ميكانيكي قوي.

• قم بتوجيه خط الكابل المحوري المتكامل 5.0 م عبر شبكات حماية الأنابيب المعدنية الصلبة، مع إنهاء الطبقة الواقية الخارجية حصريًا عند نقطة أرضية أجهزة رف المراقبة الرئيسي.

تكوين العبور ومعلومات التسليم

وقت التسليم: 3-5 أيام عند الانتهاء من الدفع من خلال قنوات الشحن الإقليمية السريعة التي تديرها DHL أو FEDEX أو UPS. يتم تغليف وحدات المستشعر ضمن حدود تغليف صناعية مضادة للكهرباء الساكنة محكمة الإغلاق ومقاومة للرطوبة. تستخدم تصاميم حاويات الشحن الخارجية هياكل مموجة مزدوجة الجدران مبطنة بكتل رغوة البولي يوريثان عالية الكثافة المخصصة لعزل مقاييس معايرة المصنع ضد الصدمات الهيكلية أثناء النقل لمسافات طويلة.

الأسئلة المتكررة

س: هل يمكن توصيل مسبار التقارب هذا بطول 5.0 متر بوحدة مستشعر Proximitor بطول 9.0 متر؟

ج: نعم، ولكن فقط إذا تم تثبيت كابل تمديد بطول 4.0 متر في الخط. يجب أن يتطابق الطول الإجمالي للنظام للمسبار وكابل التمديد مع المعلمات الكهربائية لمستشعر Proximitor (مسبار 5.0 متر + كابل 4.0 متر = نظام 9.0 متر). يعطل الاتصال المباشر بدون كابل التمديد معايرة مقاومة الحلقة.

س: ما هو سلوك الإخراج الذي يحدث في الشاشة إذا تعرض خط الكابل المحوري الميداني لدائرة مفتوحة أو قطع مادي؟

ج: تؤدي الدائرة المفتوحة أو الكابل المقطوع إلى انخفاض جهد الحلقة إلى جهد سالب عالٍ يقترب من سكة طاقة الإدخال (حوالي -21 فولت تيار مستمر). يفسر نظام مراقبة الآلات هذا الانخفاض في تشبع الجهد ويشير إلى حالة خطأ "غير موافق".

س: هل يتطلب تصميم الأسطوانة الملساء نوعًا معينًا من قوس التثبيت بالنسبة للموديلات الملولبة؟

ج: نعم. لا تثبت تصميمات الهيكل الأملس في مكانها باستخدام صواميل سداسية قياسية. تتطلب مشبك ضغط خارجي مخصص، أو مشبك تقسيم، أو كتلة جلبة قفل انزلاقية لتثبيت الأسطوانة الأسطوانية 3/8 بوصة ضد اهتزاز المحمل العالي دون التضحية بالغلاف الخارجي.
