نظرة عامة على المنتج

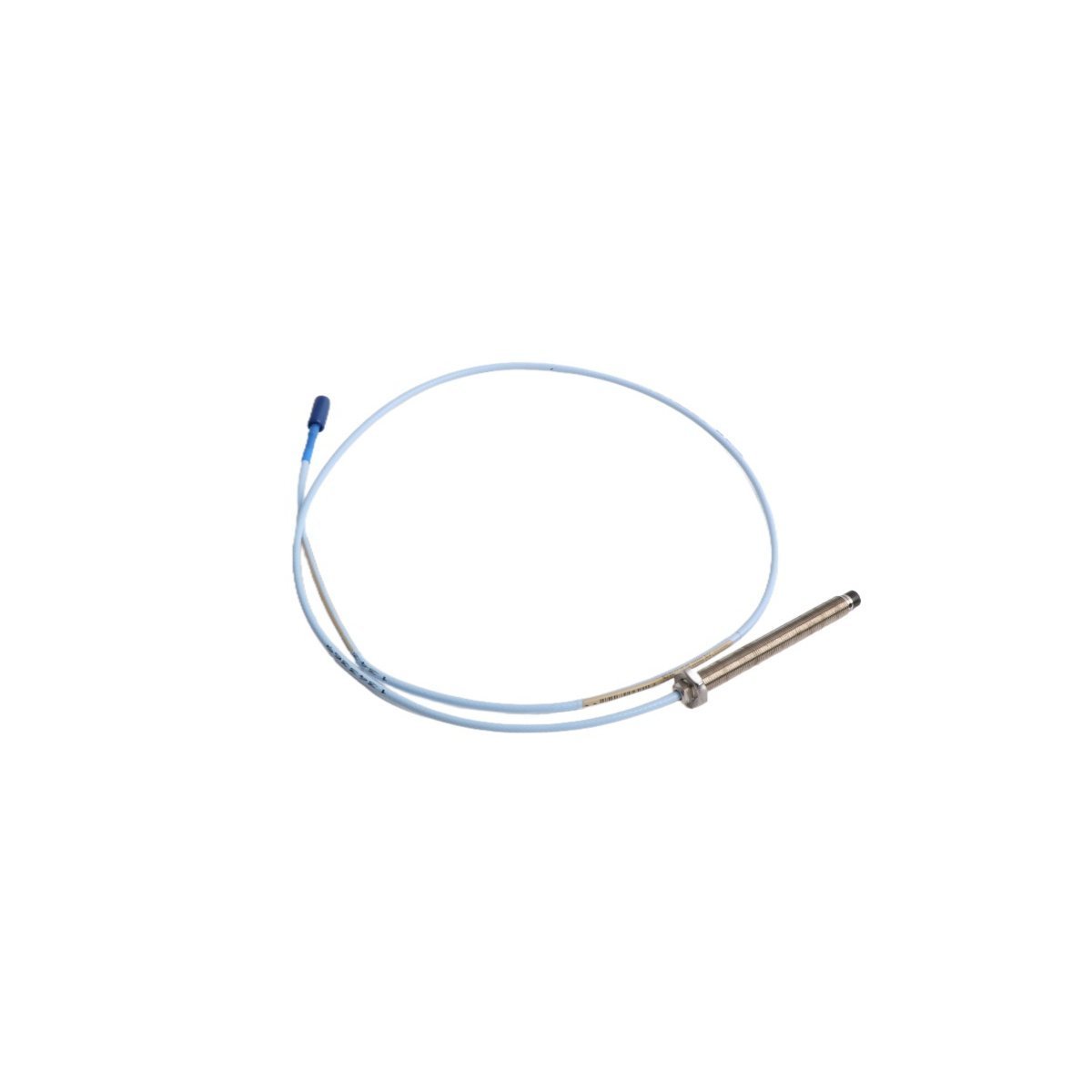

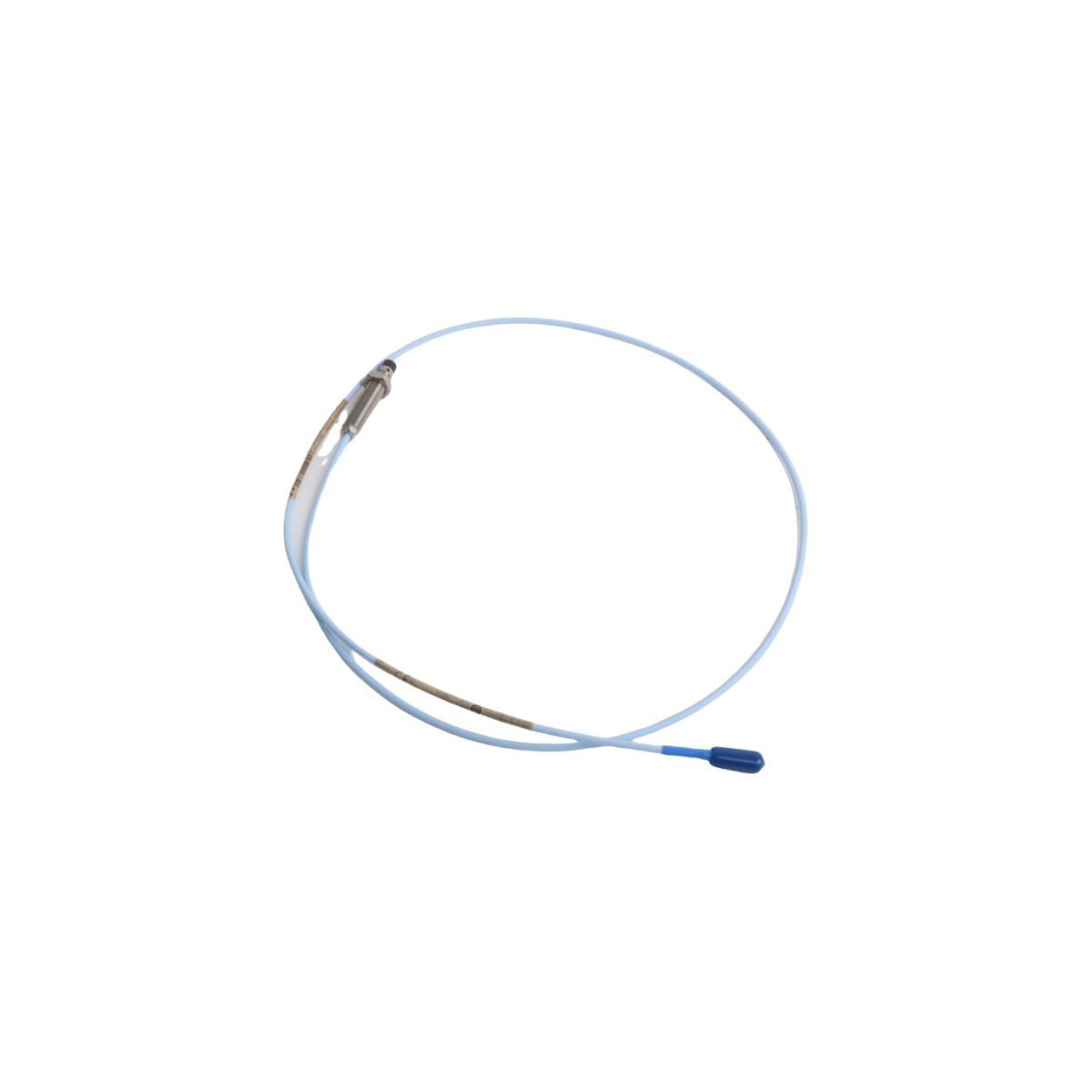

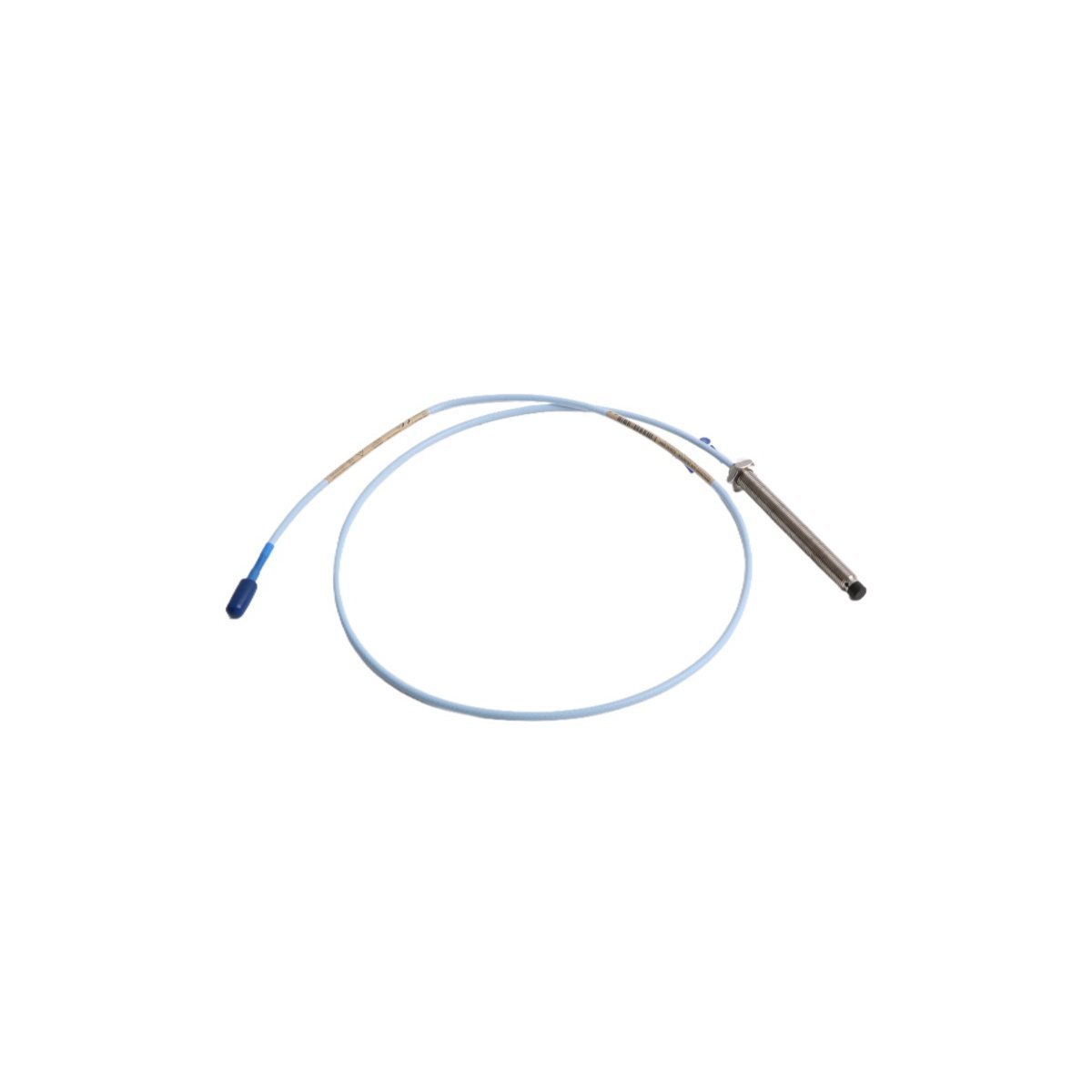

مجس التقارب Bently Nevada 330103-00-05-10-11-00 المتخصص بحجم 8 مم ينتمي إلى عائلة أنظمة محولات 3300 XL. صُمم هذا المحول ذو التيار الدوامي للبيئات الصناعية عالية المخاطر، وهو المعيار الصناعي للمراقبة بدون تلامس للآلات التوربينية الحيوية. يوفر تغذية راجعة أساسية حول إزاحة العمود الديناميكية والثابتة، مما يجعله أساسًا لحماية الضواغط الطاردة المركزية، وتوربينات البخار، ومولدات الطاقة الكهرومائية واسعة النطاق من الأعطال الكارثية.

في صميم سلسلة 330103 يكمن الالتزام بدقة الإشارة. بتحويل المسافة بين طرف المجس وهدف موصل إلى خرج كهربائي خطي، يُمكّن هذا المستشعر أنظمة التحكم وخوادم مراقبة الاهتزاز من تحليل ديناميكيات الدوار، وموضع خط مركز العمود، وتردد الاهتزاز. يضمن بناؤه — الذي يتميز بطرف متين من مادة البوليفينيلين كبريتيد (PPS) وغلاف قوي من الفولاذ المقاوم للصدأ — أن المستشعر يتحمل الحرارة الشديدة وبيئات الزيت ذات الضغط العالي التي توجد عادة في خزانات زيت التزييت.

المواصفات الفنية

شرح تكوين الموديل

يوفر رقم الجزء 330103-00-05-10-11-00 معلمات ميكانيكية محددة:

• 330103: مجس تقارب 3300 XL بحجم 8 مم.

• 00: طول غير مسنن (0 مم، يشير إلى خيوط كاملة على الغلاف).

• 05: الطول الكلي للغلاف (50 مم).

• 10: الطول الكلي للنظام (1.0 متر).

• 11: نوع الموصل (ClickLoc مصغر).

• 00: موافقة الوكالة (قياسي/لا توجد متطلبات منطقة خطرة).

تطبيقات نموذجية

يُستخدم هذا المجس على نطاق واسع في القطاعات التي يكون فيها وقت تشغيل المعدات حاسمًا:

• توليد الطاقة: مراقبة الموضع المحوري للعمود والاهتزاز الشعاعي في توربينات المقياس الصناعي.

• النفط والغاز: ضمان الموثوقية في ضواغط الغاز الطاردة المركزية ومسلسلات الضخ عالية الضغط.

• التصنيع: تتبع المحاذاة الديناميكية في علب التروس عالية السرعة ومحركات الطواحين.

• البحث والتطوير والاختبار: الاستفادة من إمكانيات الاستجابة عالية التردد للتحقق من نماذج ديناميكيات الدوار والتحليل المودي.

توافق النظام

يُعد 330103-00-05-10-11-00 مكونًا من حلقة محول 3300 XL. للحفاظ على الدقة وخطية الإشارة التي توعد بها وثائق Bently Nevada، يجب إقرانه بكابل التمديد 330130 ومستشعر Proximitor 3300 XL. سيؤدي استخدام مكونات غير متطابقة أو مقلدة إلى تغييرات في المعاوقة، مما يؤدي إلى مخرجات جهد غير خطية تفسد بيانات الاهتزاز التي تغذى إلى منصات DCS أو SIS.

إرشادات التثبيت

التثبيت الدقيق لا يمكن التفاوض عليه لدقة الاهتزاز:

• التركيب الميكانيكي: استخدم مفتاح ربط محدود لعزم الدوران لتأمين دعامة التركيب. يمكن أن يؤدي الإفراط في الشد إلى إجهاد جسم المجس والتأثير على خطية الاستشعار.

• التحقق من الفجوة: استخدم مقياس سماكة 0.25 مم (10 ميل) لضبط الفجوة الباردة. تأكد من أن منطقة الهدف على العمود نظيفة وناعمة وخالية من الانحراف المغناطيسي.

• سلامة القناة: قم بتوجيه الكابل المحوري داخل قناة صلبة مؤرضة. يجب حماية موصل ClickLoc من التوتر المادي المفرط أو تسرب الرطوبة.

• التأريض: حافظ على تأريض ثابت لنظام المراقبة لمنع الضوضاء الكهربائية من إخفاء إشارات الاهتزاز ذات السعة المنخفضة.

مزايا المنتج

• نسبة إشارة إلى ضوضاء فائقة: مصمم لأداء منخفض التداخل في المناطق الصناعية عالية التداخل الكهرومغناطيسي.

• تحمل واسع لدرجة الحرارة: يظل مستقرًا في البيئات من الظروف المبردة حتى +177 درجة مئوية.

• نظام 3300 XL البيئي: يوفر قابلية تبادل كاملة مع أجهزة سلسلة 3300 XL الحالية، مما يقلل من الحاجة إلى إعادة هندسة النظام باهظة الثمن خلال دورات الاستبدال.

• موثوقية مثبتة: مبني على عقود من تراث تصميم Bently Nevada، مما يقلل من الإنذارات الكاذبة وتدخلات الصيانة غير المخطط لها.

معلومات الطلب

• مجس التقارب Bently Nevada 330103-00-05-10-11-00.

• أجهزة التركيب (صواميل القفل متضمنة).

• وثائق المعايرة المصنعية.

• ملاحظة: يتطلب كابل تمديد 330130 لحلقة كاملة بطول 1 متر.

اللوجستيات والشحن

• المهلة الزمنية: 3-5 أيام لمعظم الطلبات المتوفرة في المخزون.

• الخدمات اللوجستية العالمية: خيارات DHL و FedEx و UPS متاحة للشحن السريع.

• معايير التعبئة والتغليف: يتم تعبئة كل مستشعر في  عبوات صناعية مضادة للكهرباء الساكنة. تمنع هذه المادة عالية المواصفات الضرر الناتج عن التفريغ الكهروستاتيكي وتوفر حاجزًا مقاومًا للصدمات، مما يضمن وصول الإلكترونيات الحساسة للمستشعر في حالة جديدة تمامًا من المصنع.

الأسئلة الشائعة

• كيف يتم اختبار سلامة هذا المجس؟

  اختبار الفجوة الثابتة هو المعيار الذهبي. حرك المجس مقابل هدف معدني بزيادات معروفة وتحقق من أن خرج الجهد يتبع منحنى 200 ملي فولت/ميل (7.87 فولت/مم).

• هل يمكن لهذا المجس قياس المواد غير الحديدية؟

  لا، تعتمد تقنية التيار الدوامي على الخصائص المغناطيسية والكهربائية للهدف. وهي مصممة خصيصًا للأهداف الفولاذية القياسية.

• ماذا يحدث إذا تعرض غلاف المجس للخدش؟

  إذا تشوه غلاف الفولاذ المقاوم للصدأ، تتأثر هندسة الملف الداخلي. يجب التخلص من المجس لمنع الانحراف غير المتوقع للإشارة.

• هل طول النظام 1.0 متر ثابت؟

  نعم، يتم معايرة النظام لطول حلقة إجمالي يبلغ 1.0 متر. يتطلب تغيير الطول إعادة معايرة مستشعر Proximitor.

• كيف أحدد الموصل المعيب؟

  ابحث عن قراءات مقاومة عالية أو انقطاعات متقطعة في الإشارة عند ثني الكابل بالقرب من موصل ClickLoc.

• هل يمكن أن يعمل بدون مستشعر Proximitor؟

  لا، يعمل Proximitor كذبذبات ومكيف إشارة. لا يمكن للمجس وحده أن يعمل كمستشعر مستقل.

• هل يتطلب أي زيت تشحيم خاص للخيط؟

  مادة مانعة للانزلاق قياسية مقبولة، ولكن تأكد من أنها غير موصلة ولا تصل إلى طرف الاستشعار.

• ما الفرق بين هذا والموديل 330101؟

  عادة ما يكون 330103 عبارة عن تكوين خيط مختلف أو تصميم غلاف مقارنة بـ 330101 القياسي، وهو مصمم خصيصًا لمساحات تركيب آلات محددة.
