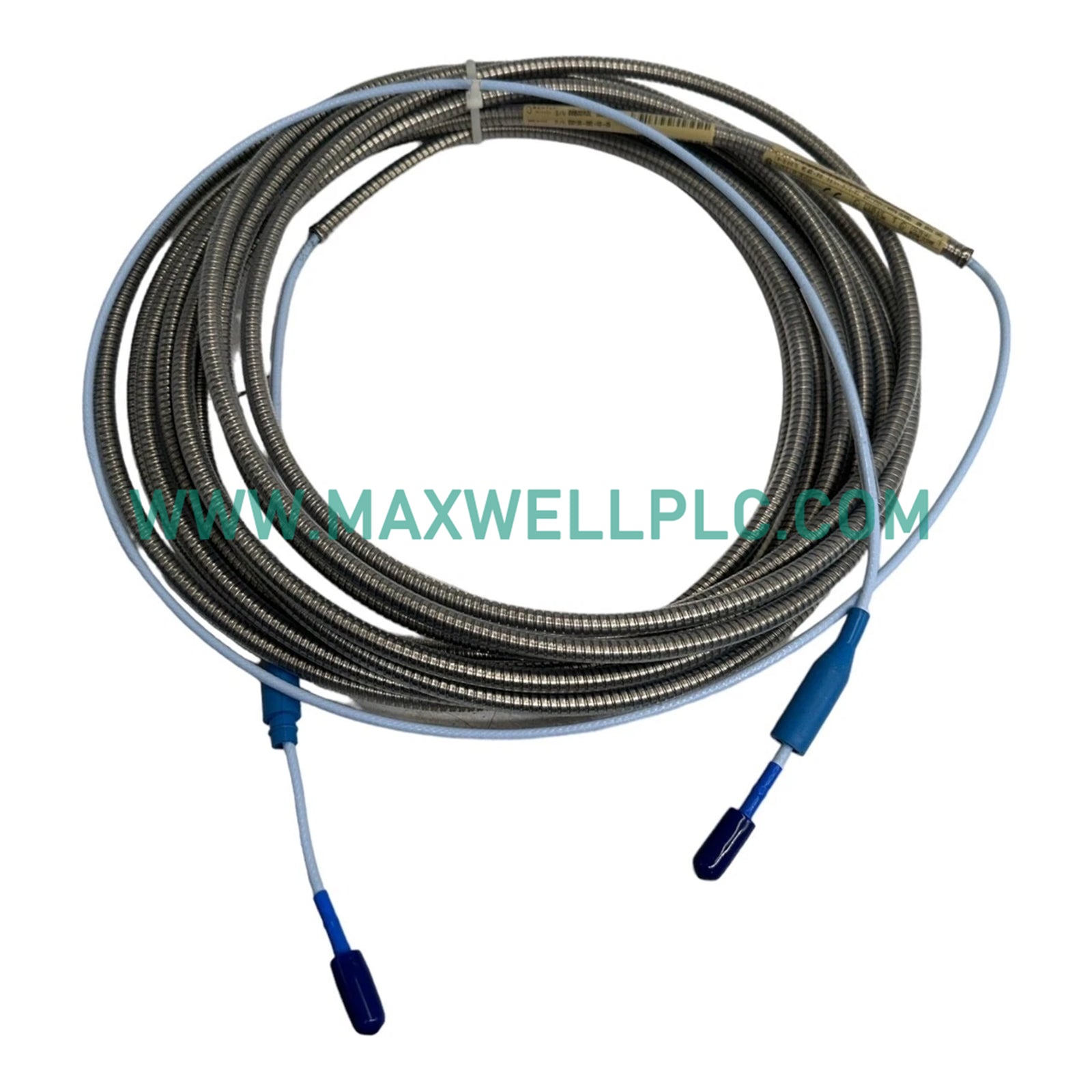

يعمل مستشعر Bently Nevada 330103-00-05-10-02-00، والمُصنف أيضًا باسم المسبار 330103 3300 XL 8 مم، كعنصر استشعار إزاحة بالتيار الدوامي مخصص لقياس اهتزاز الدوار والموضع المحوري ضمن أنظمة محولات القرب 3300 XL. يحول المسبار تباين الفجوة من العمود إلى الطرف إلى إشارة كهربائية معايرة تشير إلى واجهة محرك القرب.

مواصفات الأجهزة

قياس التيار الدوامي وسلوك التحقق من جهد الفجوة

ضمن بنية مسبار 3300 XL، يتم توليد مجال التيار الدوامي من خلال حلقة التفاعل بين السائق والمسبار، حيث تحدد موصلية سطح العمود ومادة الهدف خطية دالة التحويل. يتم الإشارة إلى خرج النظام مقابل نافذة جهد فجوة معايرة تتمركز عادة حول مستويات انحياز التيار المستمر السلبية (على سبيل المثال، منطقة قياس -10 VDC في معايرة سلسلة المحولات الكاملة).

يتم تنفيذ قمع التشابك من خلال هندسة التدريع المحوري ومطابقة المعاوقة المتحكم بها على طول واجهة ClickLoc، مع الحفاظ على سلامة الإشارة في تكوينات مراقبة التقارب عالية الكثافة. تدعم هندسة المسبار تتبعًا مستقرًا لديناميكيات الدوار عن طريق تقليل انحراف الطور في ظل ظروف الاهتزاز الميكانيكي المتغيرة.

تفسير اللاحقات ومصفوفة النماذج

• 330103: سلسلة قاعدة المسبار 3300 XL 8 مم

• 00: تكوين قياسي (كابل غير مصفح)

• 05: تكوين طول العلبة (الحد الأدنى لطول العلبة 50 مم)

• 10: خيار طول الكابل (1.0 متر)

• 02: متغير تجميع الموصل والكابل (ClickLoc مع واقي)

• 00: لا يوجد خيار لمتطلبات موافقة الوكالة

مواصفات الأجهزة

معلومات الطلب

• 1 × وحدة مسبار 330103-00-05-10-02-00 3300 XL 8 مم

• تجميع كابل محوري قياسي من المصنع (1.0 متر)

• موصل ClickLoc مدمج مع واقي

• تغليف مختوم من المصنع (محمي ضد التفريغ الكهروستاتيكي)

إرشادات التركيب الميداني

يجب أن يحافظ تركيب المسبار على محاذاة عمودية لسطح العمود المستهدف لضمان تحويل الإزاحة الخطي عبر مجال التيار الدوامي. يجب أن يضمن هيكل التركيب اقترانًا ميكانيكيًا صلبًا لتجنب تعديل الإشارة الناجم عن الاهتزاز الهيكلي.

يجب أن يحافظ توجيه الكابل المحوري على الحد الأدنى لنصف قطر الانحناء لمنع انقطاع المعاوقة. يجب تأريض نهاية التدريع عند نقطة مرجعية النظام المحددة فقط، مع تجنب حلقات التأريض المتعددة التي قد تؤدي إلى انحراف القياس.

يجب أن يتبع ربط الخيط لأجسام المسبار M10 × 1 ممارسات الإدخال الصناعية القياسية لضمان الاستقرار الميكانيكي دون إحداث إجهاد على تجميع طرف المسبار.

معلومات التسليم

وقت التسليم: 3-5 أيام عند الانتهاء من الدفع عبر DHL / FEDEX / UPS.
جميع الوحدات معبأة في عبوات صناعية مضادة للكهرباء الساكنة مع طبقات حماية من الصدمات الميكانيكية مناسبة للأجهزة الدقيقة.
يتم الشحن من مركز لوجستيات التصدير في شيامن مع معالجة متحكم بها للمكونات الحساسة للاهتزاز.

الأسئلة الشائعة التقنية

س: هل يتطلب مسبار 330103 مصدر طاقة خارجي؟
ج: لا. يعمل المسبار كعنصر استشعار بالتيار الدوامي غير فعال ويتطلب الإثارة من وحدة محرك 3300 XL متوافقة.

س: هل يمكن تبديل المسبار أثناء تشغيل النظام؟
ج: لا يدعم التبديل السريع لعناصر مسبار التقارب بسبب انحراف المعايرة وعدم استقرار مرجع الفجوة أثناء الاستبدال.

س: ما هو تأثير التأريض غير الصحيح على خرج الإشارة؟
ج: قد يؤدي التأريض غير الصحيح إلى إدخال ضوضاء عالية التردد وتقليل استقرار القياس بسبب عدم توازن جهد التدريع.

س: هل موصل ClickLoc متوافق مع أنظمة سلسلة 7200 القديمة؟
ج: قد يختلف التوافق الميكانيكي؛ تتطلب مطابقة الواجهة الكهربائية التحقق على مستوى النظام باستخدام إلكترونيات السائق.
