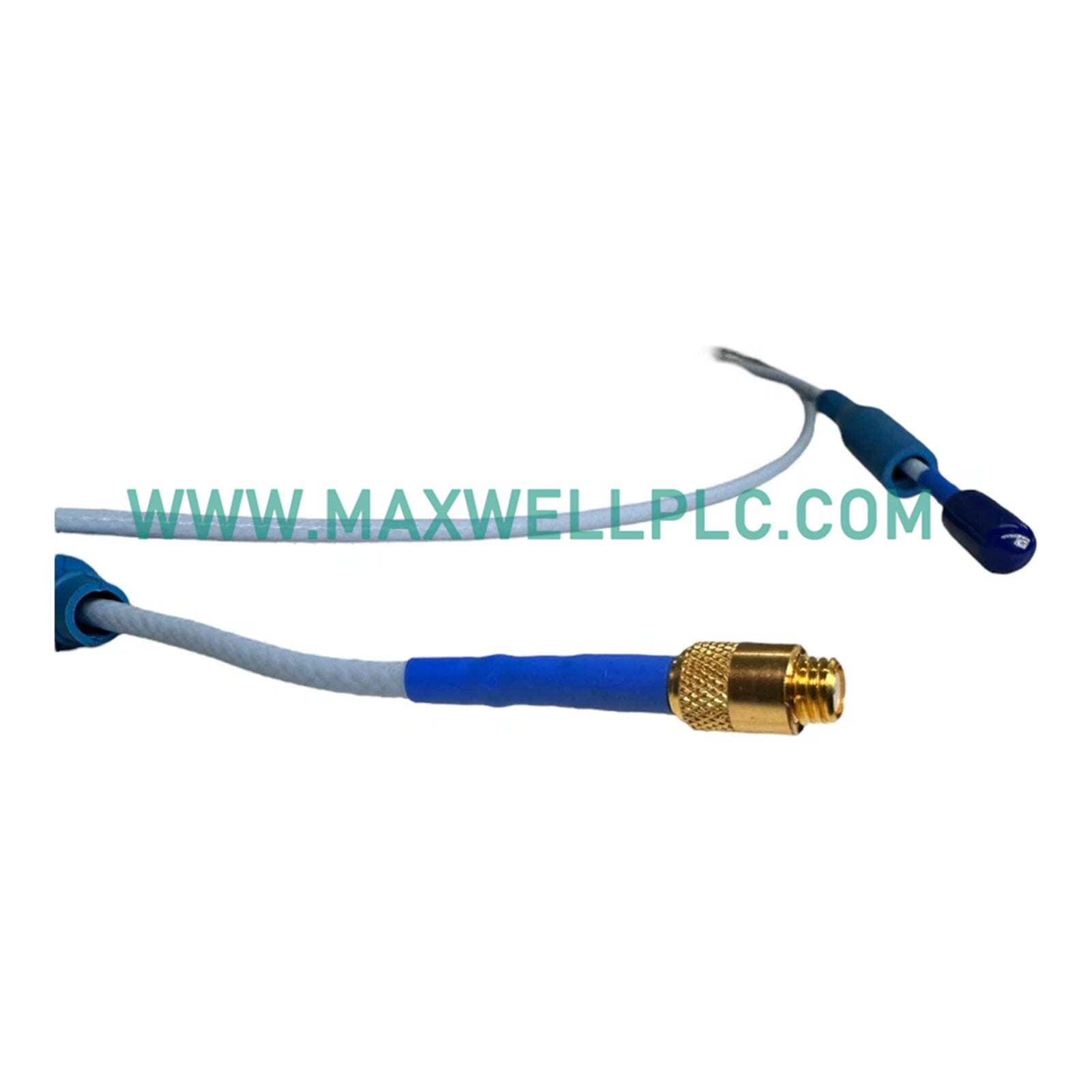

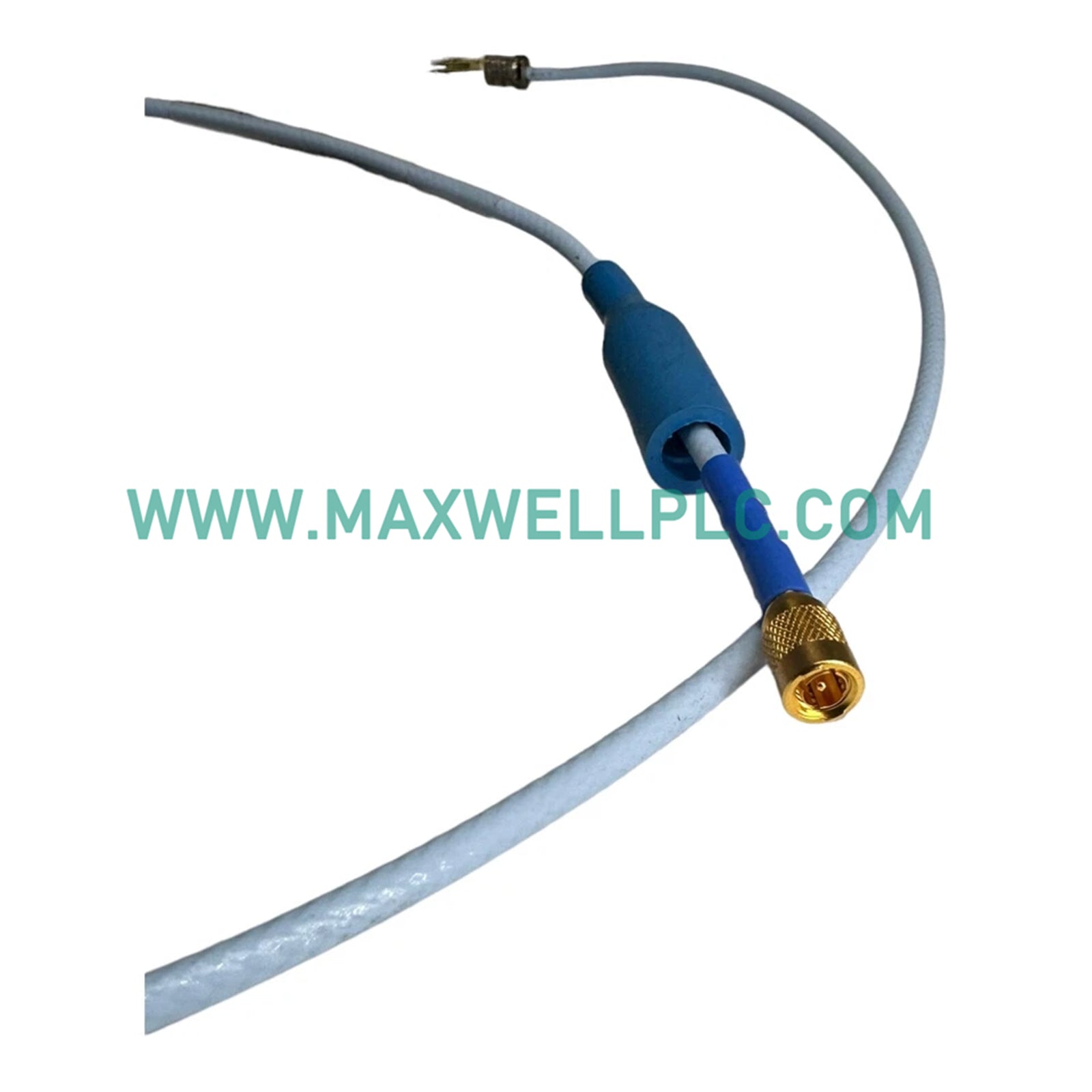

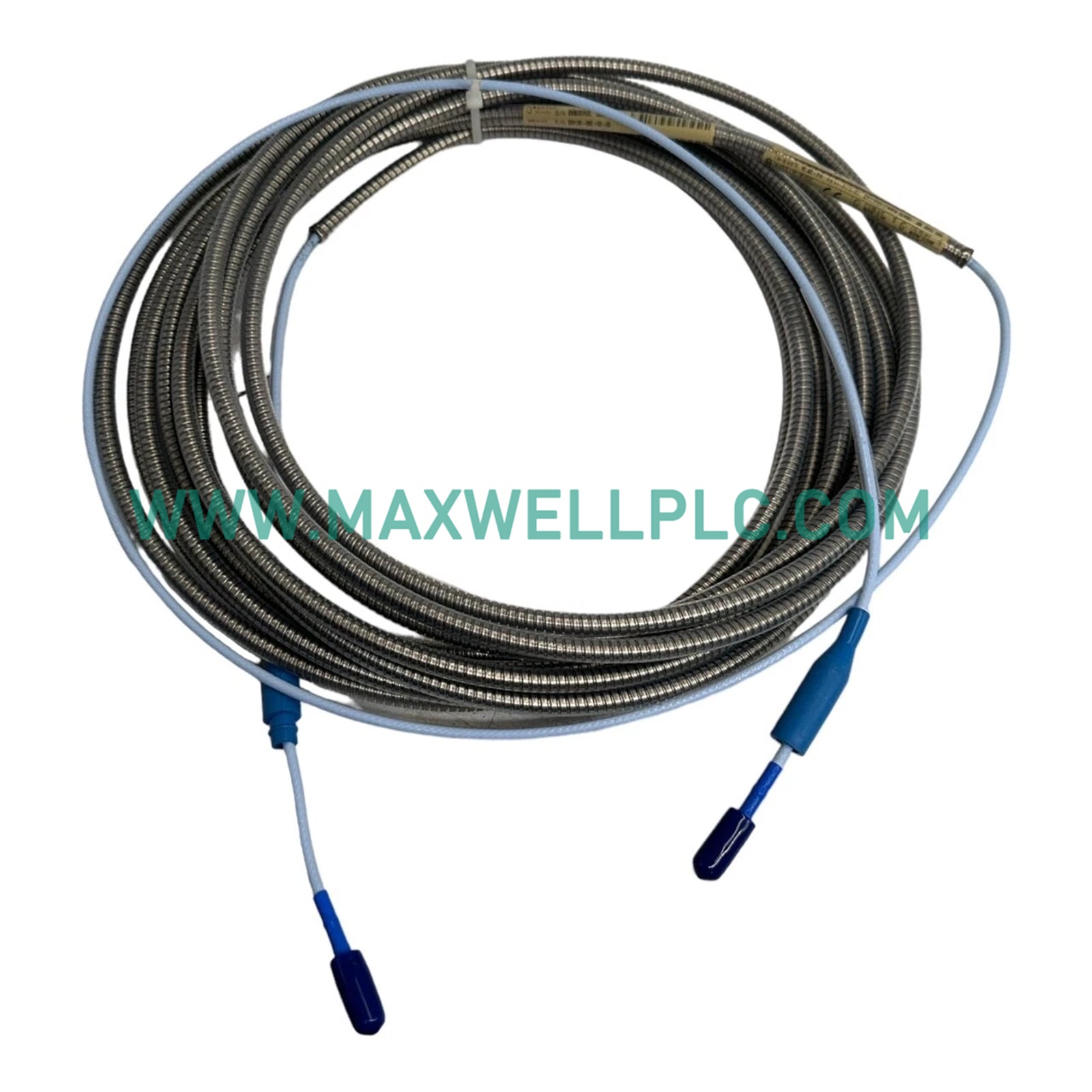

تم تكوين Bently Nevada 330103-00-05-05-02-CN (مسابير التقارب 330103) لقياسات الإزاحة والاهتزازات غير المتصلة في أنظمة مراقبة أصول الماكينات، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.

مصفوفة المواصفات الهندسية

معايرة مسبار التيار الدوامي والتحقق من جهد الفجوة

تعتمد معايرة مسبار التيار الدوامي لهذا المحول مقاس 8 مم على مبدأ توليد مجال كهرومغناطيسي عالي التردد. عندما تتحرك المادة المستهدفة (صلب AISI 4140 القياسي) بالنسبة لطرف المسبار، تتغير المعاوقة الهيكلية، مما يعدل إشارة RF التي يوفرها Proximitor. يستهدف التحقق من جهد الفجوة حوالي -9.0 فولت تيار مستمر في الظروف الساكنة، وهو ما يتوافق مع إعداد فجوة قياسي اسمي يبلغ 1.27 مم (50 ميل). يضمن هذا الوضع أن يعمل المسبار بدقة في مركز نطاقه الخطي (0.25 مم إلى 2.30 مم)، مما يمنع تأثيرات التشبع أثناء تحليل ديناميكيات الدوار الديناميكية ويزيل فشل منع تداخل الإشارات بين القنوات في التركيبات الصناعية متعددة المسابير.

استفسارات فنية حول المكونات الأساسية

س: هل يمكن توصيل مسبار التقارب هذا مباشرة بوحدة مراقبة من سلسلة 3500 بدون مستشعر Proximitor؟

ج: لا. المسبار هو جهاز استقرائي سلبي يتطلب مستشعر Proximitor 3300 XL مطابق لتحويل التغيرات الفيزيائية في الفجوة إلى خرج جهد تناظري متناسب.

س: ما هي قدرات الاستبدال بين المكونات القديمة غير XL ومسبار 3300 XL هذا؟

ج: مسبار 3300 XL 8 مم قابل للتبديل فيزيائيًا وكهربائيًا مع مكونات 3300 القياسية غير XL مقاس 5 مم و 8 مم، مما يسمح بالتركيب في أنماط التثبيت ذات 4 فتحات الموجودة.

س: هل يدعم خيار النموذج المحدد هذا النشر المباشر في التطبيقات المغمورة بالسائل؟

ج: يحدد لاحقة النموذج هذا تكوينًا غير مدرع. بينما يقاوم طرف المسبار مواد التشحيم الصناعية النموذجية، يجب توجيه الكابل غير المدرع عبر قناة واقية إذا تعرض للتآكل المادي أو سرعات السوائل العالية.

إجراءات التركيب الميداني

• افحص سنون M10x1 وتأكد من خلو كتيفة التثبيت من الحطام أو الجسيمات المعدنية التي قد تسبب عدم المحاذاة.

• قم بلف المسبار في مجموعة التثبيت يدويًا حتى يقترب الطرف من سطح العمود المستهدف لمنع الصدمات الميكانيكية المفاجئة.

• استخدم ميكرومتر رقمي أو مقاييس سمك ميكانيكية للتحقق من مسافة الفجوة القياسية الاسمية البالغة 1.27 مم (50 ميل).

• قم بتوصيل فولتميتر بطبقة طرف Proximitor وقم بإجراء التعديلات النهائية حتى يسفر التحقق من جهد الفجوة عن حوالي -9.0 فولت تيار مستمر.

• طبق عزم الدوران على صمولة القفل لتأمين جسم المسبار، مع الالتزام الصارم بحدود ملف سن M10 القياسية لتجنب تشوه الغلاف.

• قم بتوجيه الكابل القياسي بطول 0.5 متر مع مراعاة الحدود الدنيا المسموح بها لنصف قطر انحناء الكابل لمنع تلف التدريع المحوري الداخلي.

قائمة محتويات العبوة

• مسبار التقارب Bently Nevada 330103-00-05-05-02-CN

• موصل ClickLoc محوري مصغر مدمج

• غطاء حماية المصنع للسن اللولبي

تفاصيل الإرسال واللوجستيات

وقت التسليم: 2-7 أيام عند الانتهاء من الدفع، مع تنفيذ النقل الدولي عبر شركات النقل الممتازة بما في ذلك DHL و FEDEX و UPS. يتم شحن جميع المكونات داخل حاويات تغليف صناعية متخصصة مضادة للكهرباء الساكنة للحفاظ على الخصائص العازلة للعناصر المحورية ومنع التلوث البيئي.
