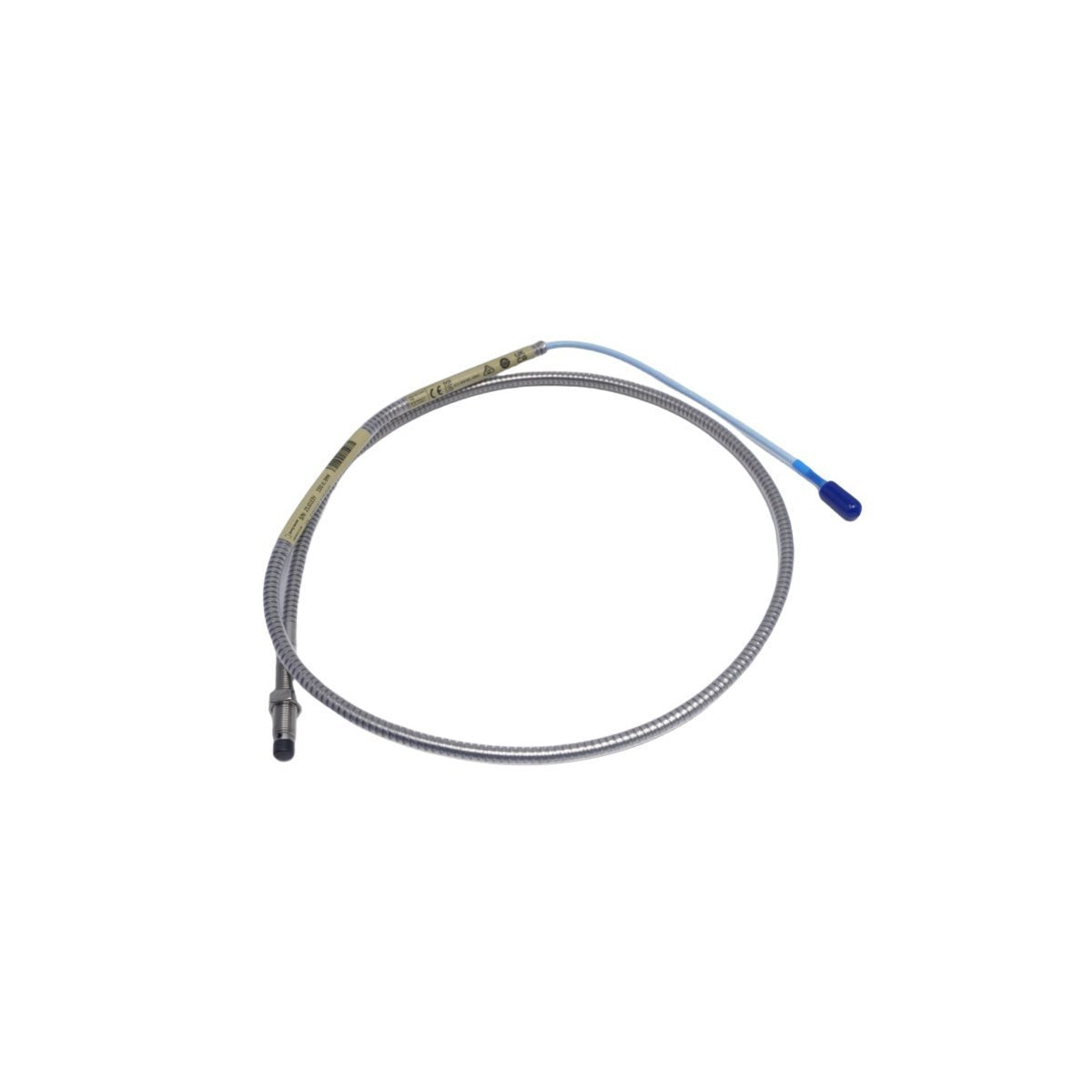

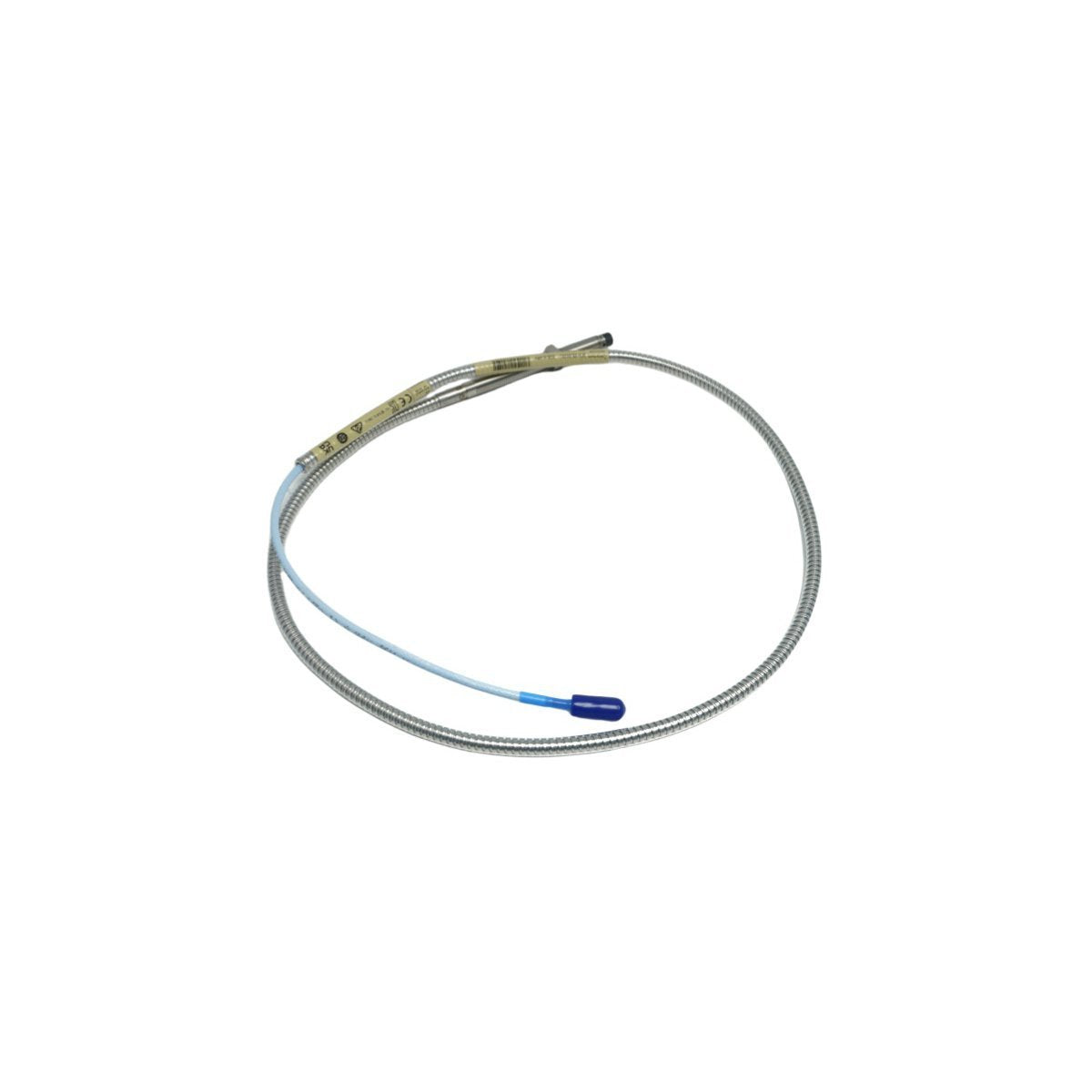

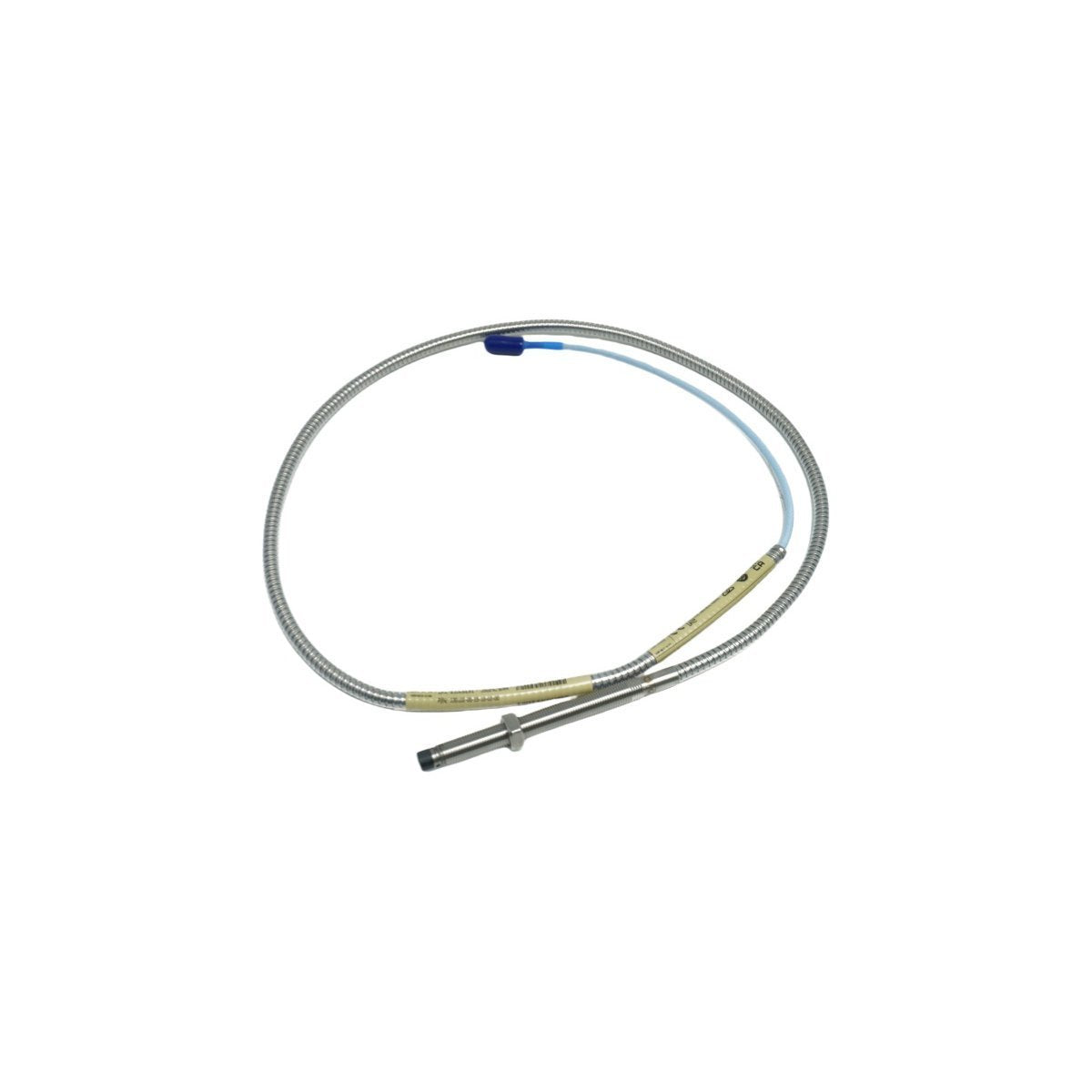

يعمل Bently Nevada 330102-08-15-10-02-00، والمُفهرَس أيضًا تحت اسم مسبار التقارب 8 مم 330102، كعنصر أجهزة مخصص لاستشعار إزاحة التيارات الدوامة (eddy-current displacement sensing) ضمن منصات مراقبة توربينات الآلات الدوارة (TSI).

مصفوفة تكوين النموذج

• 330102: مسبار تقارب 8 مم (تثبيت قياسي).

• 08: طول غير مسنن (80 مم).

• 15: الطول الكلي للحاوية (150 مم).

• 10: الطول الكلي للنظام (1.0 متر).

• 02: نوع الموصل (موصل بدون غلاف).

• 00: موافقة وكالة (لا يوجد).

مواصفات الأجهزة

خصائص المراقبة الميكانيكية

يستخدم نظام محول 3300 XL تحريض التيار الدوامة لترجمة إزاحة العمود إلى إشارة جهد متناسبة. يتطلب تحقيق مراقبة دقيقة لديناميكيات الدوار معايرة دقيقة للمسبار أثناء التشغيل. يجب على المستخدمين إجراء التحقق من جهد الفجوة لوضع المحول عند نقطة التشغيل الإلزامية -10 فولت تيار مستمر، والتي تركز الإخراج ضمن نطاق الاستشعار الخطي. يتضمن هيكل النظام كبت التداخل لمنع تداخل الإشارات عند تثبيت مسابير متعددة في تكوينات رفوف TSI عالية الكثافة.

معلومات الطلب

• مسبار تقارب واحد (1) 330102-08-15-10-02-00.

• صامولة تثبيت قياسية ومجموعة غسالة قفل.

• وثائق الامتثال الفني والتركيب.

• ملاحظة: يتطلب التشغيل مستشعر Proximitor 3300 XL متوافق وكابل تمديد متطابق المعاوقة للحفاظ على دقة النظام المعاير.

إرشادات التركيب

• الواجهة الميكانيكية: قم بلف غلاف المسبار في كتيفة التثبيت؛ تحقق من المحاذاة العمودية للسطح المستهدف لمنع تحيز الإشارة.

• ضبط الفجوة: استخدم ميكرومتر عمق معاير لتحديد الفجوة الميكانيكية؛ راقب جهد الخرج المستمر عند نقطة اختبار Proximitor حتى يتم تأكيد الهدف -10 فولت تيار مستمر.

• التأريض: قم بتأريض غلاف المسبار بأرضية ماكينة منخفضة المعاوقة لضمان حماية كهرومغناطيسية فعالة للمسار المحوري.

• سلامة الموصل: تأكد من إدخال موصلات click-loc بالكامل مع نقرة لمسية إيجابية لتأكيد الاستمرارية الكهربائية.

• إدارة عزم الدوران: قم بإحكام ربط صواميل التثبيت لمنع الحركة الناتجة عن الاهتزاز؛ تحقق من أن آلية القفل آمنة لضمان الحفاظ على فجوة ثابتة أثناء دورات تشغيل الماكينة.

الأسئلة المتكررة

• لماذا يشار إلى هذا النموذج تحديدًا على أنه مسبار "تثبيت قياسي"؟

  تم تصميم تكوين التثبيت القياسي لتركيبات غلاف الماكينة ذات الفتحات التي يتم فيها تثبيت المسبار خارجيًا باستخدام صواميل تثبيت.

• هل يمكن تعديل طول النظام البالغ 1.0 متر في الميدان؟

  لا. يتم معايرة نظام 3300 XL في المصنع لأطوال كابلات محددة؛ يؤدي قطع الكابل أو تمديده إلى تغيير معاوقة النظام ويبطل الدقة.

• هل يمكن استخدام هذا المسبار لتطبيقات التوربينات ذات درجات الحرارة العالية؟

  نعم، تم تصنيف المسبار للتشغيل المستمر حتى +177 درجة مئوية، بشرط أن يتم توجيه الكابل المحوري بعيدًا عن النقاط الساخنة الحرارية الموضعية.

• كيف يتم تحديد الكابل التالف بواسطة نظام المراقبة؟

  تتسبب الأعطال الكهربائية، مثل الموصلات المفتوحة أو القصيرة، في أن يقوم جهاز المراقبة بالإبلاغ عن "خطأ في الفجوة" حيث ينحرف الجهد عن النطاق الاسمي -10 فولت تيار مستمر.

• هل طرف المسبار قابل للاستبدال في الميدان في حالة تلفه؟

  لا. يتم ربط طرف المسبار بشكل دائم بالجسم المصنوع من الفولاذ المقاوم للصدأ؛ أي ضرر مادي للطرف يتطلب استبدال التجميع بأكمله.

• هل يعتمد إخراج المسبار على مادة العمود؟

  نعم. تم معايرة المحول في المصنع للفولاذ 4140. تتطلب مواد العمود البديلة تعديل عامل القياس الكهربائي لضمان قراءات إزاحة صحيحة.

• لماذا يعد كبت التداخل مهمًا في مصفوفات TSI؟

  يمنع الكبت إشارات الناقل عالية التردد للمسابير المجاورة من التداخل مع بعضها البعض، مما قد يؤدي إلى إدخال ضوضاء في قراءات الاهتزاز.

• ما هو الغرض من الطول غير المسنن البالغ 80 مم؟

  الطول غير المسنن البالغ 80 مم هو بعد ميكانيكي يهدف إلى استيعاب هندسات تركيب محددة حيث يجب أن يمر المسبار عبر أغلفة الماكينات السميكة.
