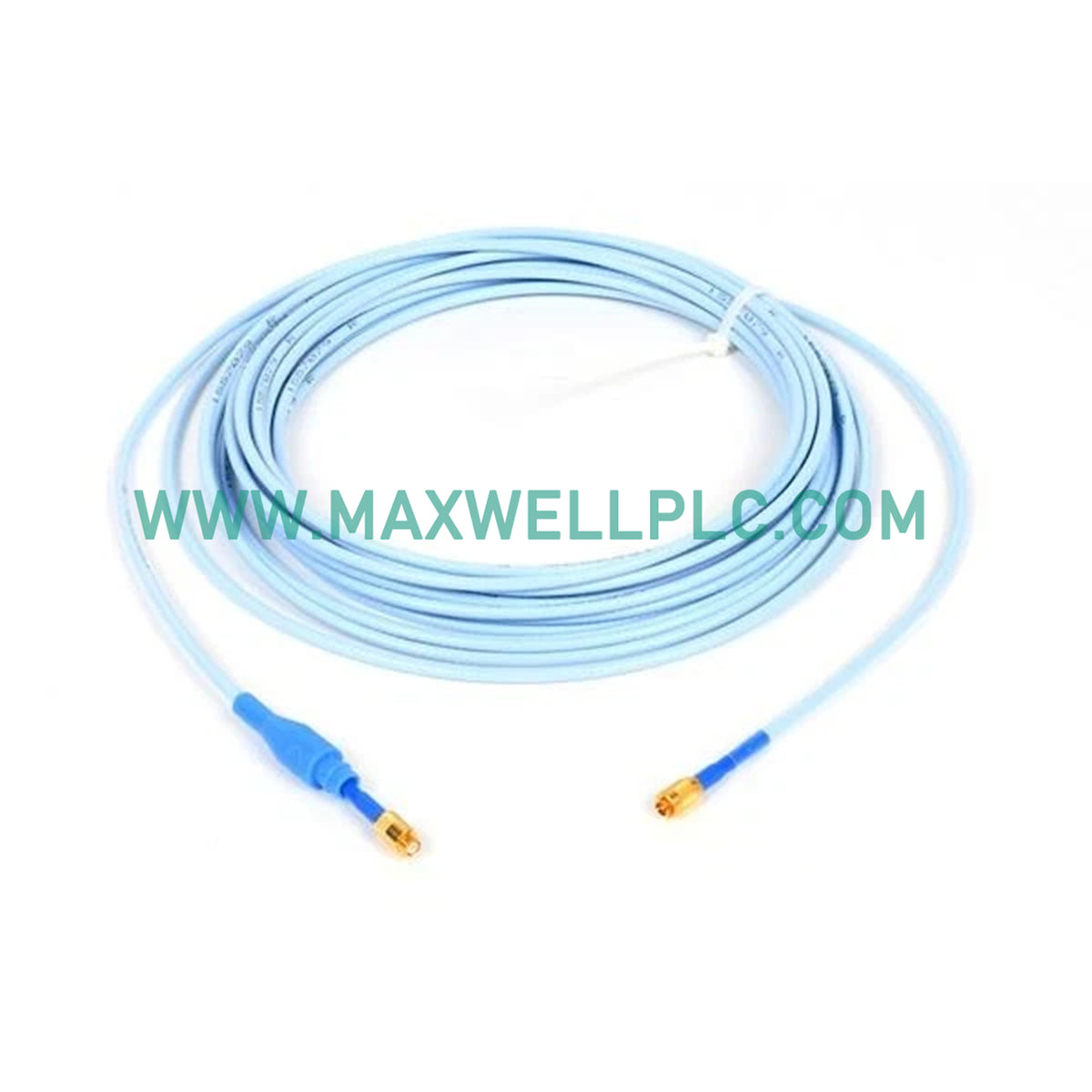

تم تصميم Bently Nevada 330102-00-70-10-02-05 (محول القرب 330102) لقياس إزاحة العمود بدقة في منصات مراقبة الاهتزازات، ويوفر تنفيذًا فيزيائيًا مباشرًا لاستشعار المسافة بالتيارات الدوامية.

منطق تهيئة النموذج

• 330102: مسبار 3300 XL 8 مم، سن 3/8-24 UNF مع درع
• 00: طول غير مسنن، 0.0 بوصة
• 70: طول العلبة، 7.0 بوصة
• 10: الطول الإجمالي، 1.0 متر (3.3 قدم)
• 02: موصل ClickLoc محوري مصغر، كابل قياسي
• 05: موافقات وكالة CSA وATEX وIECEx

المواصفات الفنية للأجهزة

ديناميكيات المحول والمراقبة الميكانيكية

يستخدم نظام 3300 XL قياس مسبار التيار الدوامي لترجمة قرب الهدف إلى إشارات كهربائية. يعتمد الإخراج الخطي على التحقق الدقيق من جهد الفجوة، والذي يستهدف عادةً -10 فولت تيار مستمر لتوسيط المسبار ضمن نطاق تشغيله. للحفاظ على دقة مراقبة ديناميكيات الدوار، يجب أن يضمن التثبيت الصحيح قمع التداخل عن طريق الالتزام بمتطلبات التباعد المادي بين المسابير المتعددة. يعتمد الأداء على سطح الهدف الذي يفي بالحد الأدنى من مواصفات القطر لتجنب أخطاء تأثير حافة المجال.

معلومات الطلب

• 1 محول قرب 330102-00-70-10-02-05
• 1 صمولة قفل سنية قياسية وملحقات التثبيت

إرشادات التثبيت في الموقع

• التثبيت الميكانيكي: قم بربط المسبار في كتيفة التثبيت أو غطاء الماكينة، مع التأكد من إحكام ربط الخيوط 3/8-24 UNF بالعزم المحدد لمنع الحركة الناتجة عن الاهتزاز.
• التوصيل الكهربائي: قم بتأمين موصل ClickLoc عن طريق الشد حتى يتم تعشيقه بالكامل، مع التأكد من عدم وجود إجهاد ميكانيكي على الكابل المحوري عند نقطة الإنهاء.
• التأريض: حافظ على سلامة الإشارة عن طريق التأكد من تأريض درع الكابل المحوري عند طرف مستشعر Proximitor لتجنب حلقات التأريض.
• ضبط الفجوة: استخدم مقياس فولتميتر رقمي للتحقق من قراءة جهد الفجوة -10 فولت تيار مستمر مقابل عمود الماكينة أثناء توقف الماكينة، مع ضبط العمق حسب الضرورة.

الاستفسارات الفنية والأسئلة الشائعة التشغيلية

• هل يدعم هذا المسبار التوصيل المباشر بمدخلات تناظرية PLC؟

  لا. يجب توصيل هذا المسبار بمستشعر Proximitor متوافق 3300 XL، والذي يقوم بتكييف الإشارة إلى الجهد القياسي أو خرج التيار المطلوب بواسطة الأنظمة الخارجية.

• ما هو تأثير موصل ClickLoc التالف؟

  يؤدي تلف واجهة الموصل إلى إدخال ضوضاء عالية التردد وعدم تطابق الممانعة، مما يؤدي إلى إتلاف إشارة الإزاحة وتشغيل إنذارات مراقبة خاطئة.

• هل يمكن تمديد طول الكابل 1.0 متر؟

  تم معايرة النظام لطول إجمالي محدد. يؤدي تعديل طول الكابل إلى تغيير الممانعة والسعة، مما يتطلب إعادة معايرة مستشعر Proximitor.

• ما هي عواقب تجاوز النطاق الخطي؟

  يؤدي تجاوز نطاق الإزاحة الخطي إلى قص الإشارة واستجابة غير خطية، مما يجعل بيانات الاهتزاز غير صالحة للتحليل الميكانيكي.

• هل الدرع الواقي للمسبار مطلوب تمامًا لجميع التركيبات؟

  يوفر الدرع الحماية ضد الصدمات الفيزيائية والتدهور الكيميائي في البيئات الصناعية القاسية، على الرغم من أنه لا يؤثر على تحويل الإشارة.

• كيف يجب التعامل مع المسبار أثناء التخزين؟

  احتفظ بالمسبار في عبوته الأصلية المختومة وفي درجات حرارة محكمة لمنع الأكسدة أو التلوث بالجسيمات على طرف الاستشعار.

• هل يتطلب هذا المسبار إعادة معايرة دورية؟

  على الرغم من أن المسبار سلبي، إلا أنه يجب التحقق من الحلقة بأكملها (المسبار، كابل التمديد، ومستشعر Proximitor) بشكل دوري للتأكد من أن النظام يظل ضمن المعايرة.

• هل يمكن للمسبار أن يتحمل السوائل عالية الضغط؟

  تم تصميم طرف المسبار ليكون محكم الضغط في بيئات الزيت أو الماء، شريطة أن يتم تثبيت ختم الخيط عند نقطة التثبيت بشكل صحيح باستخدام مادة مانعة للتسرب مناسبة.
