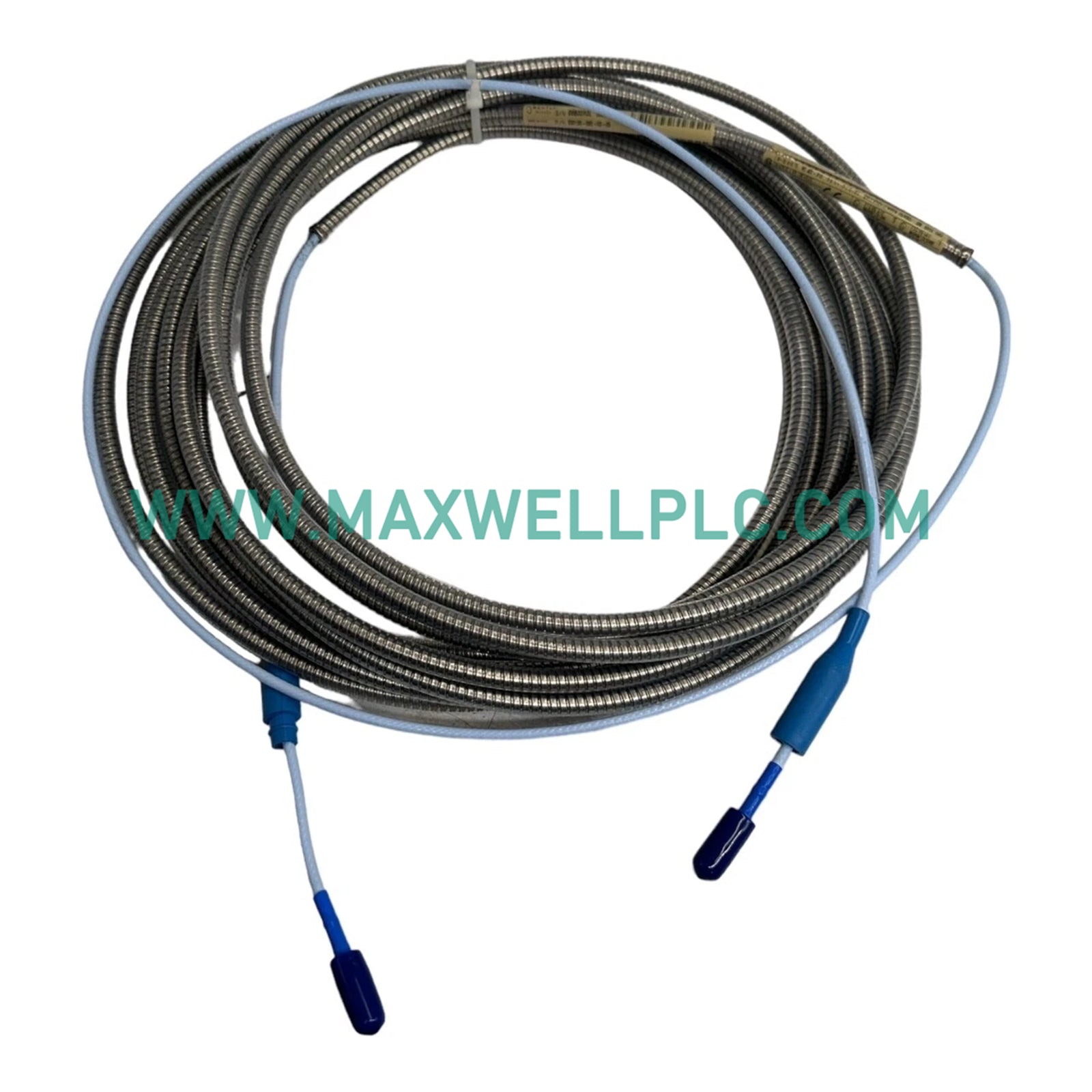

يعمل Bently Nevada 31000-28-05-00-061-01-02، والمُفهرس أيضًا باسم مجموعة غلاف مسبار التقارب 31000، كمكون أجهزة مخصص للاحتواء المادي وتعديل المستشعر الخارجي ضمن منصات TSI (أجهزة الإشراف على التوربينات).

تكوينات رمز الخيار الميكانيكي

يحدد تفصيل التكوين هذا الأبعاد المادية الدقيقة والتقييمات الكهربائية وتركيبات القنوات المُجمعة مسبقًا لرمز هذا الطراز المحدد:

• 31000: تسمية الطراز الأساسي لمجموعة غلاف مسبار التقارب الإنجليزية القياسية (متوافق تمامًا مع متطلبات API 670).
• -28: اختيار المسبار المثبت مسبقًا: مسبار تقارب 3300 XL 8 مم مع موافقات متعددة.
• -05: طول كابل المسبار 0.5 م (20 بوصة).
• -00: لا يوجد محول فاصل متضمن.
• -061: خيار اختراق المسبار 6.1 بوصة (154.94 مم).
• -01: تكوين التركيبات التي تحتوي على تركيب 3/4-14 NPT وسدادتين.
• -02: خيار سن التركيب من الغلاف الرئيسي إلى العلبة 3/4-14 NPT.

معلمات غلاف وأجهزة كهربائية

مقياس مسبار التيار الدوامي وتكامل ديناميكيات الدوار

يحتوي الغلاف على مسبار تيار دوامي 3300 XL 8 مم مثبت مسبقًا، مصمم لإخراج عامل مقياس خطي قدره 200 mV/mil (7.87 V/mm) عند مطابقة مقياس تقارب 3300 XL معاير. يسمح غلاف المسبار بالتحقق الخارجي من جهد الفجوة، الذي يستهدف عادة تحقيق إعداد أساسي -10 VDC. من خلال استخدام تصميم الغلاف الفيزيائي، يمكن للمهندسين ضبط فجوة المسبار خارجيًا دون إيقاف الآلات أو كشف مبيت المحمل الداخلي. يعزل هذا التصميم المسبار عن الأجواء الخطرة ومواد التشحيم العملية، ويمنع التداخل المتبادل وتداخل التردد العالي عبر القنوات المجاورة مع توفير بيانات مستمرة لديناميكيات الدوار وموضع المحور.

قائمة مواد الحزمة

• 1 x مجموعة غلاف Bently Nevada 31000-28-05-00-061-01-02
• 1 x مسبار تقارب 3300 XL 8 مم مثبت مسبقًا (كابل 0.5 م)
• 1 x تركيب قناة مقاوم للانفجار 3/4-14 NPT
• 2 x سدادات أنابيب 3/4-14 NPT

قواعد التركيب الميكانيكي وإدخال الغلاف

• تزاوج سن غلاف الماكينة

  تأكد من أن الغلاف الخارجي للماكينة يحتوي على فتحة تركيب 3/4-14 NPT نظيفة ومُسننة. ضع مادة مانعة للتسرب للسنون عالية الحرارة (مثل شريط PTFE أو مركب أنابيب سائل) على سنون التركيب، وشد جسم الغلاف لتحقيق التداخل المعدني إلى المعدني القياسي NPT (تداخل 5 سنون كاملة على الأقل).

• التحقق من المحاذاة الشعاعية

  عند قياس الاهتزاز الشعاعي الديناميكي أو نبضات Keyphasor، تأكد من تثبيت المجموعة بإحكام في مبيت المحمل الرئيسي. أي حركة نسبية بين الغلاف ومبيت المحمل ستؤدي إلى اهتزاز خارجي منقول عبر الهيكل، مما يشوه قراءات إزاحة العمود.

• تعديل فجوة المسبار الديناميكي

  لمعايرة الفجوة الفيزيائية دون تفكيك الغلاف، قم بفك الغدة الضاغطة الداخلية. حرك مجموعة المسبار محوريًا أثناء قياس جهد الخرج على حلقة Proximitor حتى يتم عرض الهدف الأساسي -10 VDC، ثم أعد شد الغدة.

• توجيه القناة والسدادات

  وجه كابل المسبار غير المدرع بطول 0.5 متر عبر تركيب القناة 3/4-14 NPT. قم بتركيب صندوق توصيل قناة مانع للتسرب مخصص بجوار الغلاف مباشرة لمنع تسرب الرطوبة أو تسرب غاز العملية أو تصريف التكثف مرة أخرى إلى حاوية الطرف.

الأسئلة الشائعة التقنية لنظام المحول

• هل يمكن استبدال المسبار الداخلي دون تخفيف الضغط أو إيقاف تشغيل الجهاز؟

  نعم. يمنع تصميم الغلاف الفيزيائي تناثر الزيت، مما يسمح بتعديل فجوة المستشعر أو استبدال المسبار بالكامل بينما تظل الماكينة قيد التشغيل.

• ماذا يحدث إذا تجمعت التكثفات داخل الغلاف البلاستيكي الحراري؟

  يؤدي تراكم السوائل داخل غلاف PPS إلى تدهور تلامس موصل الكابل، مما يؤدي إلى تحويل مقاومة الحلقة وتغيير عامل المقياس 200 mV/mil.

• هل محولات التباعد الإضافية متوافقة مع هذا البناء النموذجي المحدد؟

  لا. تستخدم هذه المجموعة رمز الخيار -00، مما يعني أنه لا يحتوي على محول تباعد، ويجب تثبيته مباشرة في منفذ غلاف متساطح.

• لماذا يستخدم بوليفينيلين كبريتيد (PPS) لغطاء الغلاف الرئيسي؟

  PPS هو بلاستيك حراري متقدم يوفر مقاومة كيميائية فائقة لمواد التشحيم المسببة للتآكل في المصافي، والسوائل الاصطناعية، والمذيبات العضوية.

• كيف يمكن منع تداخل الإشارة عندما يتم تركيب أغلفة متعددة بالقرب من بعضها البعض؟

  تأكد من توصيل جميع حاويات الأغلفة وقنوات الحقل بأرضية جهاز مشتركة، ووجه كابلات المسبار في حزم محمية منفصلة.

• هل تدعم هذه المجموعة الاختبار غير التدميري والتحقق من الفجوة في الموقع؟

  نعم. يمكن توصيل دبابيس اختبار متعددة المقاييس بكتلة طرف Proximitor لقراءة جهد الفجوة دون إزالة غلاف المسبار.

• ما هو حد درجة الحرارة لمسبار 3300 XL الداخلي والغلاف؟

  تم تصنيف كل من الغلاف الخارجي لـ PPS ومسبار 3300 XL 8 مم الداخلي لنطاق تشغيل مستمر من -51 إلى +177 درجة مئوية.

• هل من الممكن تركيب مسبار 3300 XL 5 مم داخل غلاف 31000 هذا؟

  لا. تم تصنيع هذا الغلاف خصيصًا لسن مسبار 3300 XL 8 مم وتكوين الطرف؛ لن يتم تثبيت الأحجام الأخرى بأمان في مكانها.
