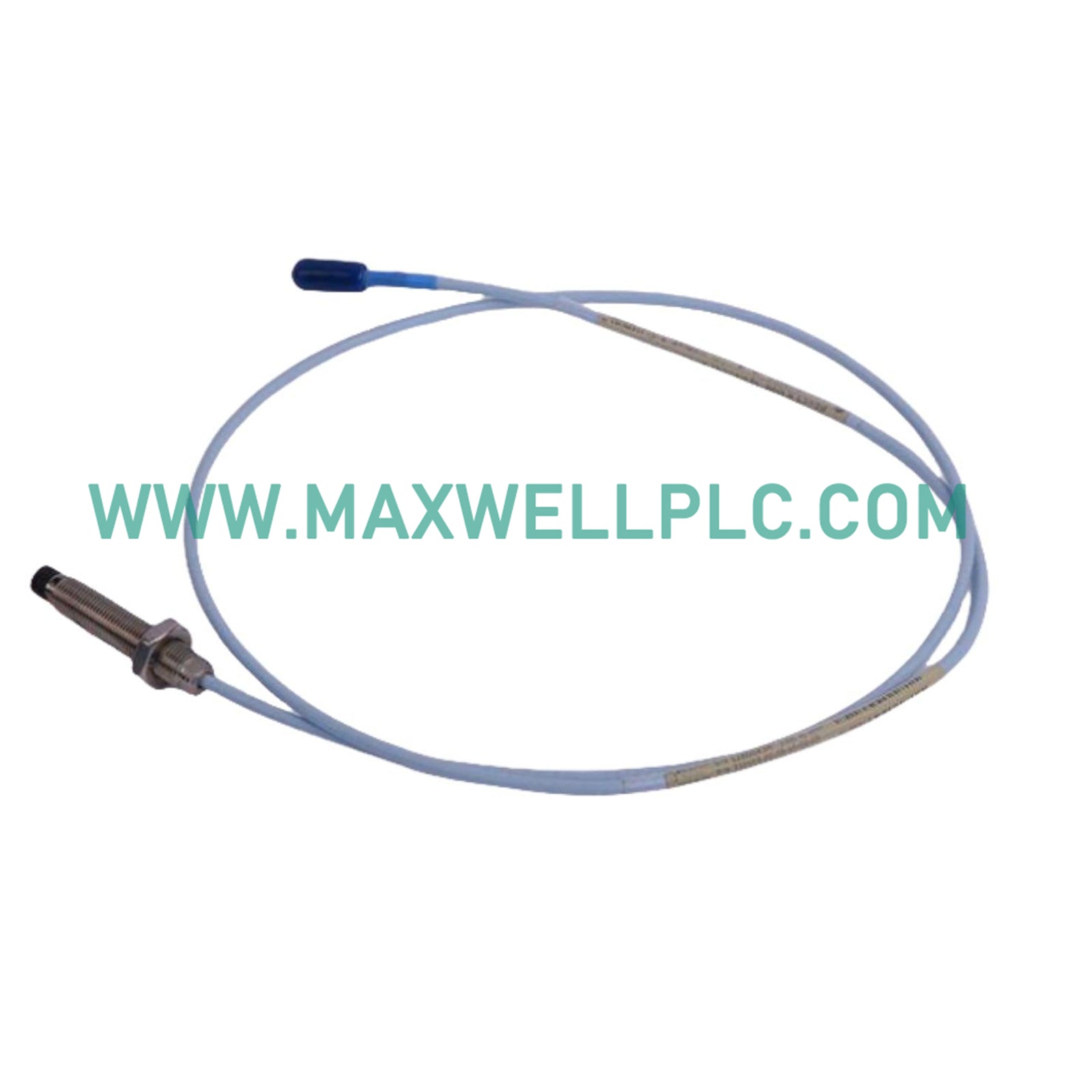

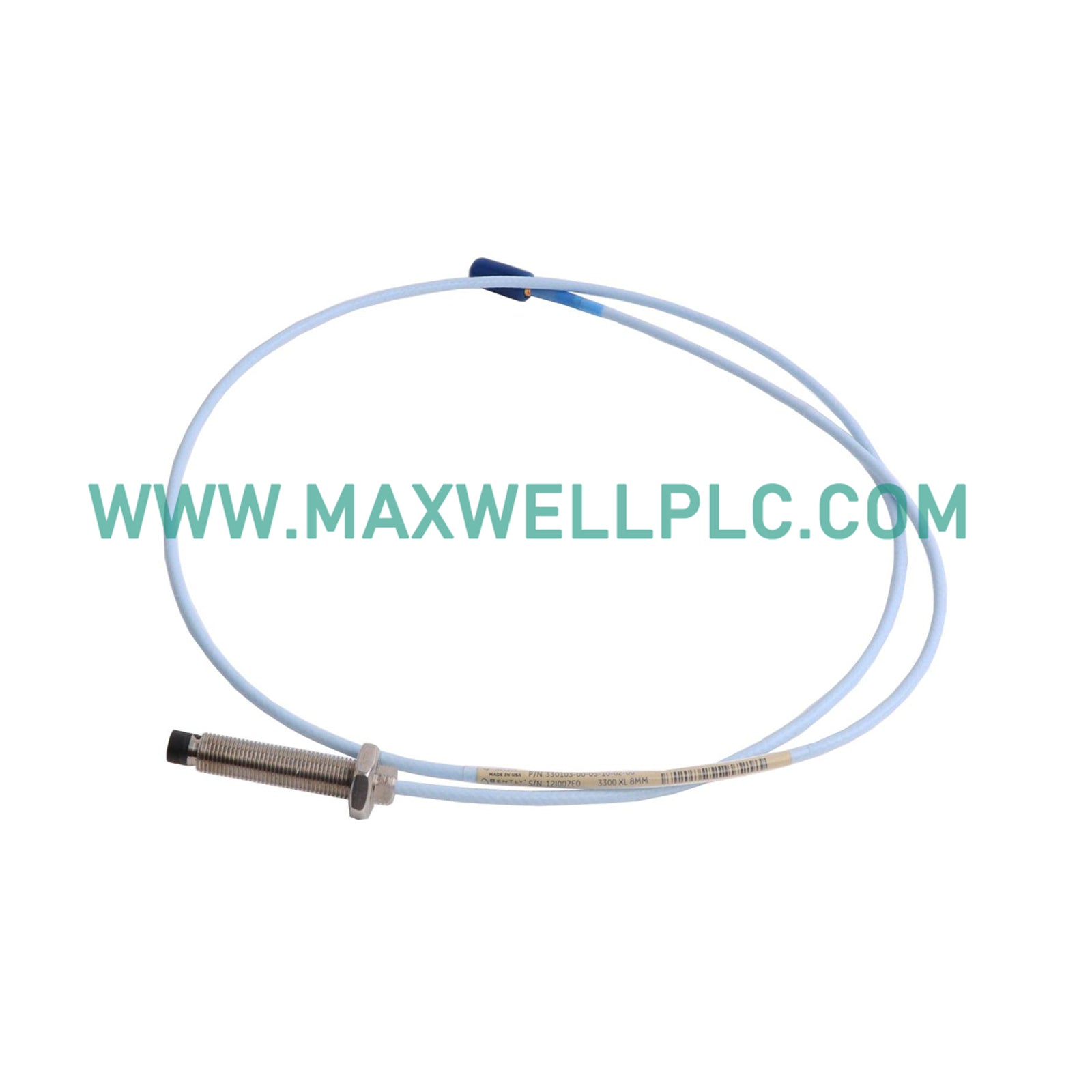

يعمل Bently Nevada 30881-16-00-060-01-02 كمحول تقاربي أساسي من طراز 30881 يُستخدم لتنفيذ تتبع إزاحة العمود والاهتزازات دون اتصال عبر منصات سلسلة PROXPAC XL. تجمع التركيبة المتكاملة رأس مستشعر التيار الدوامي مقاس 8 مم داخل غطاء قابل للتعديل، مما يوفر إرسالًا مباشرًا لاختلافات الفجوة الفيزيائية إلى شاشات حماية الماكينات.

مصفوفة لاحقة رقم الجزء

• 30881: رمز الطراز الأساسي لمجموعة غلاف محول PROXPAC XL التقاربي.
• -16: تكوين مجس 3300 XL بحجم 8 مم يتم توفيره بدون موافقات وكالة المناطق الخطرة القياسية.
• -00: تكوين محول المباعد الذي يحدد عدم وجود مكون غلاف مباعد إضافي.
• -060: معلمة عمق اختراق المجس معايرة بدقة 60 مم.
• -01: تكوين توصيل الكابل الذي يوفر وصلة كابل M25 واحدة وقابسَيْن.
• -02: خيار سن تثبيت الجهاز الذي يحدد توصيل معالجة 3/4-14 NPT.

المواصفات الفنية

معايرة مسبار التيار الدوامي وديناميكيات الدوار

يحافظ تصميم الأجهزة على أداء معايرة مسبار التيار الدوامي القياسي داخل الحلقة الميكانيكية المستهدفة. يدعم ملف المعايرة هذا التحقق المتسق من جهد الفجوة (أهداف -10 VDC) عبر محامل غشاء السائل، مما يسمح للفرق الميدانية بتحديد مركز كهربائي دقيق أثناء التثبيت. من خلال تتبع تقلبات الفجوة الديناميكية، ينقل المستشعر البيانات الخام التي تشير إلى استقرار ديناميكيات الدوار في الوقت الفعلي، بما في ذلك دوامة الزيت، وعدم التوازن، واتجاهات انحراف العمود. تم دمج ميزات كبت التداخل الكاملة في كتلة الاتصال المحورية الداخلية، مما يمنع تشوه القياس الحثي عند تنفيذ فتحات موازية لغطاء الماكينة على مقربة.

معلومات الطلب

• 1 × مجموعة محول PROXPAC XL طراز 30881-16-00-060-01-02
• 1 × وصلة كابل M25
• 2 × سدادات إحكام الكابل

إرشادات التركيب الميداني

قيود الكابل والموضع

• تطبيق نصف قطر انحناء فيزيائي بحد أدنى 76 مم على طول خطوط توجيه المستشعر المحوري الداخلية.
• توجيه أسلاك التمديد متعددة النواة لإخراج الإشارة على بعد 300 مم على الأقل من معدات التبديل الصناعية عالية الطاقة.

التثبيت الميكانيكي للغطاء

• تثبيت سن التثبيت 3/4-14 NPT في جدار غلاف الماكينة، مع تحقيق قاعدة التثبيت القياسية بحد أدنى 5 أسنان.
• التحقق من خلوص عمق الاختراق 60 مم قبل ربط الصمولة الخارجية لمنع التلف المادي لطرف المجس عند بدء التشغيل.

ربط الدرع الكهربائي

• ربط طبقة الضفيرة الخارجية للكابل المحوري بدقة بقضيب التأريض النظيف للأداة في لوحة الرف الوجهة.
• عزل الدرع عند حدود غلاف الماكينة الفعلية لمنع حلقات التأريض المتعددة الدوران.

الأسئلة المتكررة

• س: هل يمكن تبديل مجموعة مستشعر PROXPAC XL هذه أثناء تشغيل لوحة حماية التوربينات؟

  ج: نعم، يمكن تبديلها أثناء التشغيل بشرط وضع قناة المراقبة 3500 المرتبطة في وضع التجاوز لمنع تسلسلات تعثر الماكينة الكاذبة.

• س: هل يساهم غلاف جهاز الإرسال بأي حمل تيار لوحة خلفية كهربائية على رف TSI؟

  ج: لا، هذه مجموعة محول سلبية تستقبل جهد إثارة الإشارة من حلقة مستشعر Proximitor الخارجية.

• س: ماذا يحدث إذا انخفض تثبيت سن التثبيت 3/4-14 NPT عن حد الـ 5 أسنان القياسي؟

  ج: يؤثر التثبيت غير الكافي للسن على الاحتواء الميكانيكي، مما يعرض لخطر تسرب الزيت ويسبب اهتزازًا هيكليًا للمجس تحت حمل الماكينة العالي.

• س: كيف يؤثر اختلاف سبائك الفولاذ المستهدفة على دقة معايرة مسبار التيار الدوامي في المصنع؟

  ج: تفترض المعايرة القياسية هدفًا من الفولاذ AISI 4140؛ الأسطح غير المغناطيسية أو المصنوعة من الفولاذ المقاوم للصدأ تغير الحث المتبادل وتحول جداول المعايرة.

• س: ما هو فحص التحقق الميداني الذي يتحقق من صحة ملفات المجس 8 مم؟

  ج: قياس المقاومة الطرفية الساكنة عبر الموصل المركزي والدرع الخارجي؛ تشير الحلقات المفتوحة أو القصيرة إلى فشل هيكلي للملف.

• س: هل هناك أي خطوات توافق لبرنامج ثابت رقمي مطلوبة عند تحديث جزء المحول هذا؟

  ج: لا، تستخدم المجموعة مكونات كهرومغناطيسية تناظرية بحتة، ولا تتطلب أي وحدات تحكم دقيقة داخلية أو برامج ثابتة أو مهام وميض البرامج.

• س: ما هو رمز الفشل الذي يتم ملاحظته إذا اخترق الرطوبة بيئة تركيب M25 الداخلية؟

  ج: يتسبب تسرب الرطوبة في تحول في سعة الحلقة، مما يدفع التحقق من جهد الفجوة (أهداف -10 VDC) خارج حد نطاقه الخطي.

• س: كيف يجب على الفنيين الميدانيين التعامل مع كبت التداخل الداخلي إذا تم تجميع عدة مجسات معًا؟

  ج: الحفاظ على حدود الفصل الفيزيائي الدنيا للمستشعر المحددة بواسطة دليل الشركة المصنعة للمعدات الأصلية لمنع تداخل المجال المغناطيسي المتبادل.
