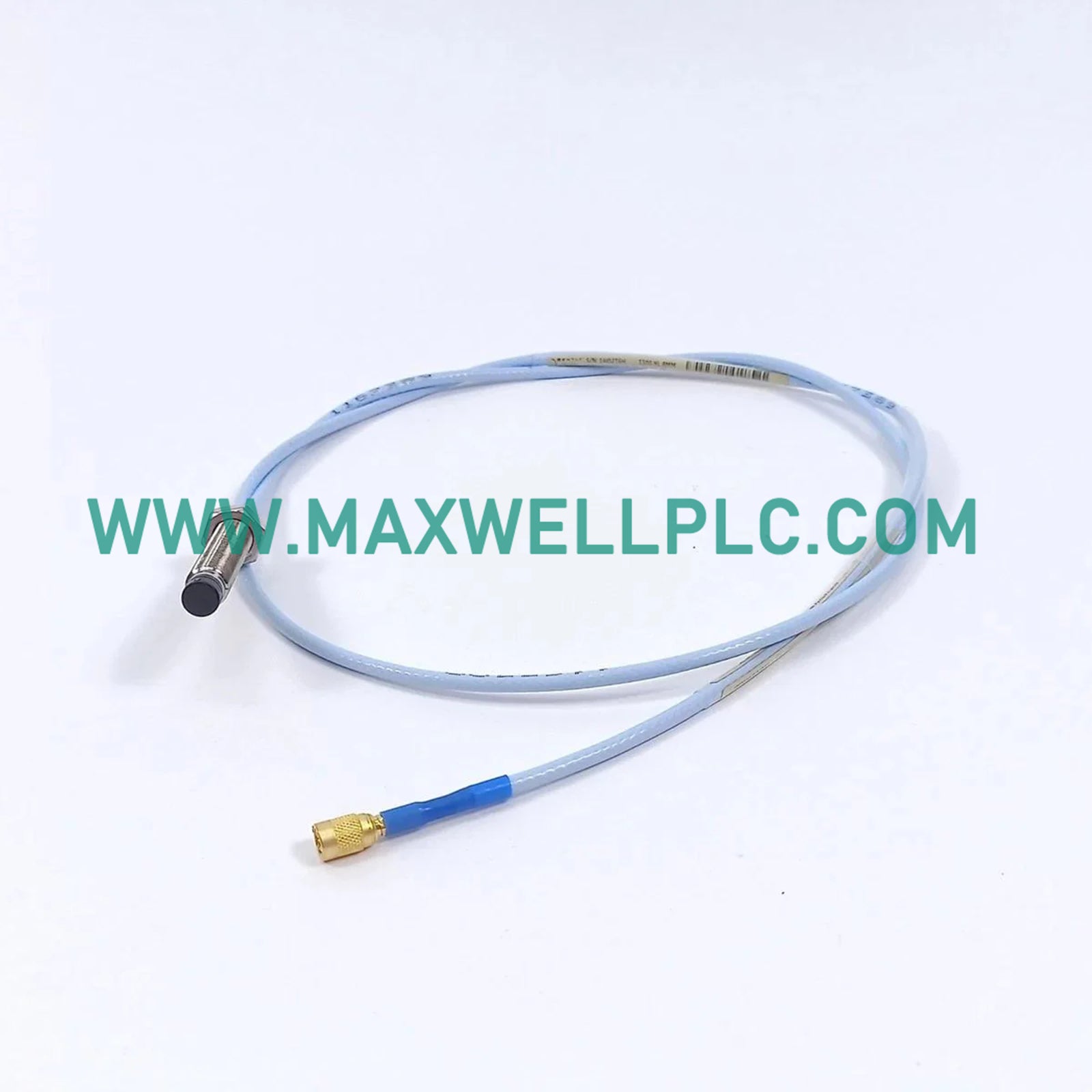

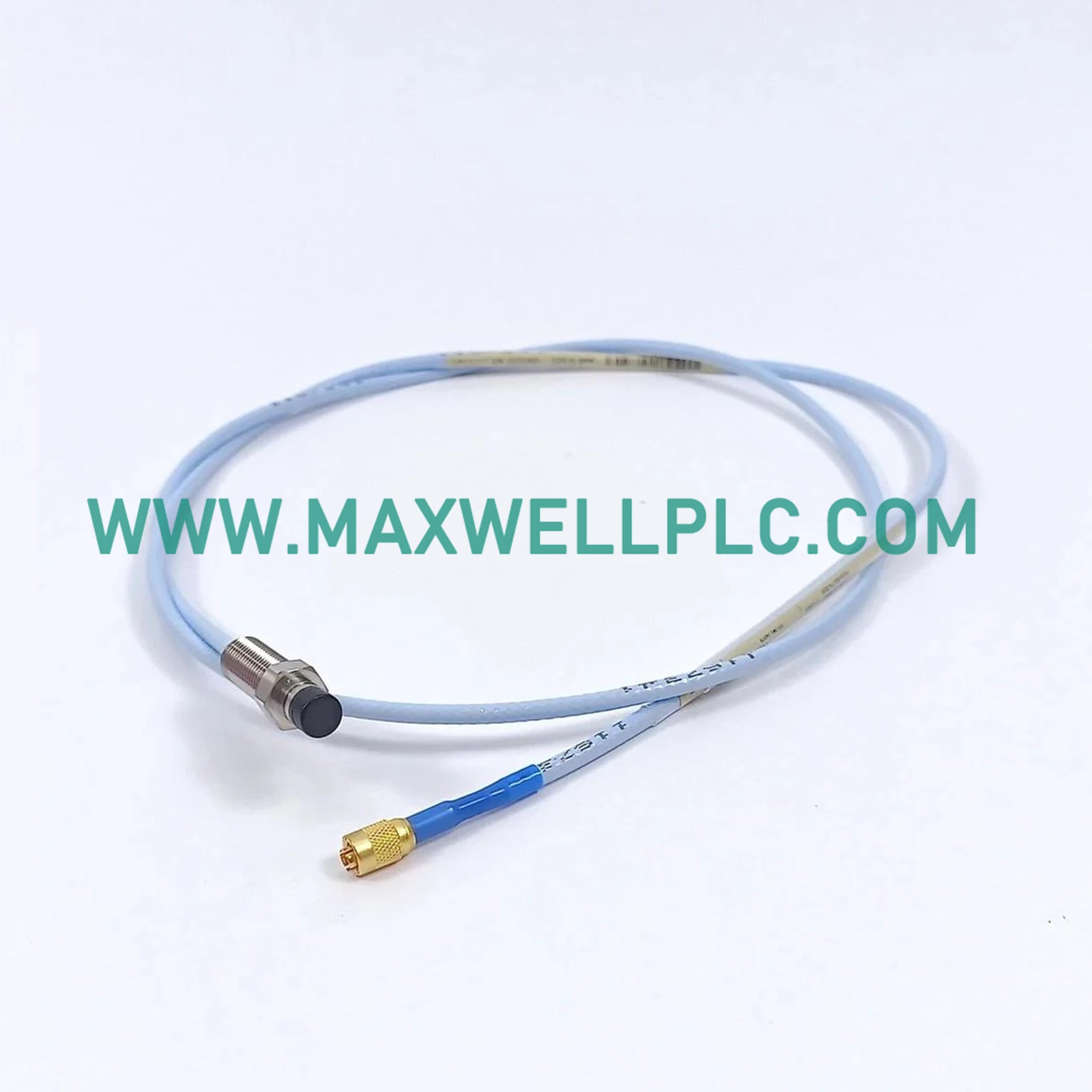

يعمل Bently Nevada 21505-00-59-10-02، والمدرج أيضًا تحت اسم محول التقارب 21505، كمكون أجهزة مخصص لقياسات الإزاحة والاهتزاز غير المتصلة ضمن أنظمة محولات التقارب من الفئة 7200.

هيكل رمز رقم الجزء

يتم تعيين التكوينات الميكانيكية والكهربائية لمحول التقارب هذا من خلال الخيارات التالية:

• 21505: رقم الطراز الأساسي لمسبار التقارب من الفئة 7200 بحجم 5 مم / 8 مم.
• -00: يحدد طولًا غير مُقوَّى يبلغ 0.0 بوصة.
• -59: يقوم بتكوين طول علبة خيط إنجليزي يبلغ 5.9 بوصة.
• -10: يقوم بتكوين طول كابل المسبار الإجمالي يبلغ 1.0 متر (39 بوصة).

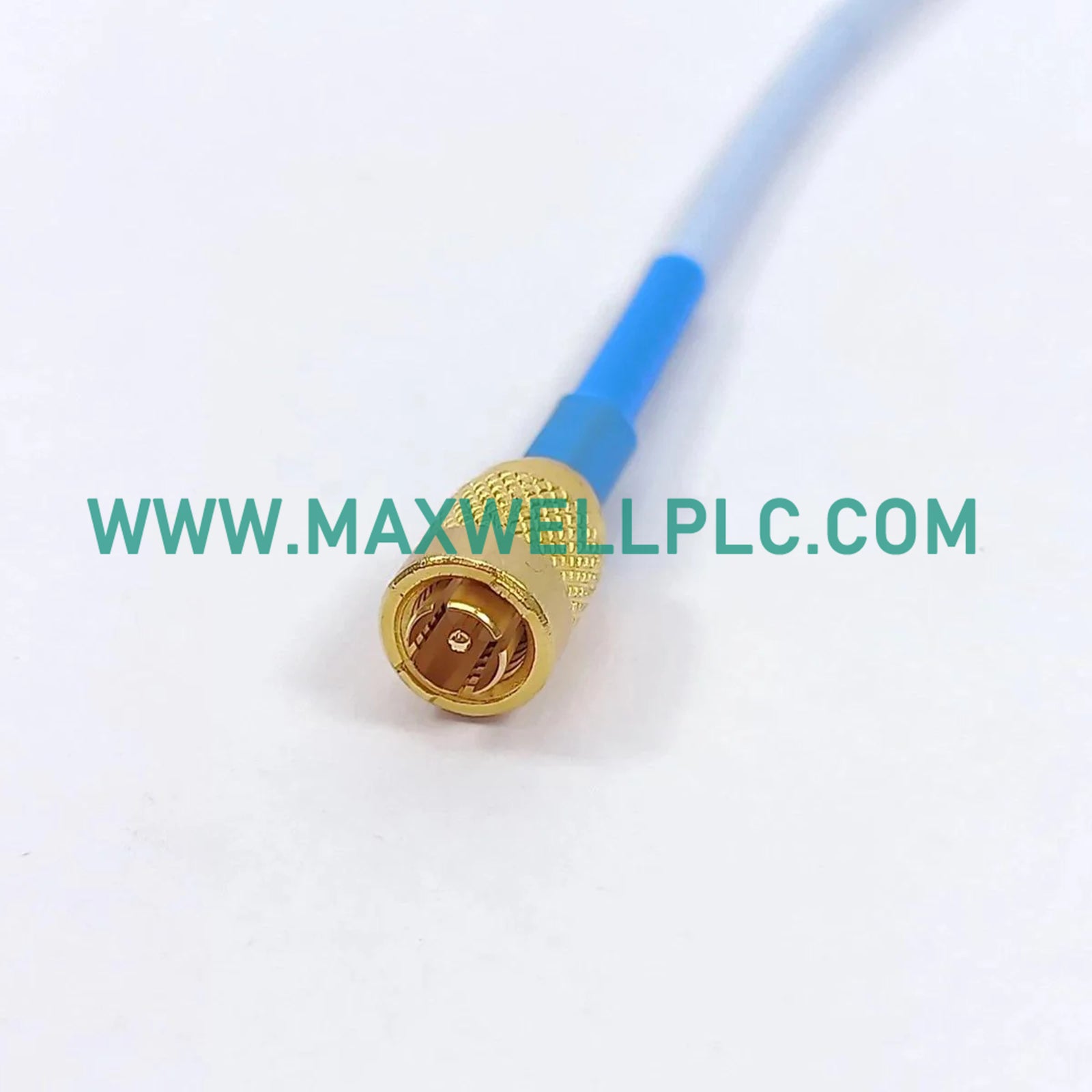

• -02: يدمج موصلًا متحد المحور ذكري مصغرًا عند نهاية الكابل.

المواصفات الفيزيائية والكهربائية

معايرة مقياس التيار الدوامي وديناميكيات الدوار

يعتمد المحول 21505-00-59-10-02 على مقياس مسبار التيار الدوامي عالي التردد لتوليد إشارة جهد تتناسب مباشرة مع الفجوة المادية بين طرف المسبار والهدف الموصل. هذا التفاعل المادي ضروري لتحليل ديناميكيات الدوار، بما في ذلك اهتزاز العمود عالي السرعة وتتبع الموضع المحوري.

أثناء الإعداد الميداني، يلزم التحقق من جهد الفجوة لضمان وجود المسبار في مركز نطاقه الخطي البالغ 2.0 مم. يجب على الفنيين ضبط المسافة المادية لطرف المسبار بالنسبة لسطح العمود حتى يصل جهد الخرج الاسمي إلى -10 VDC. تحافظ عملية المعايرة هذه على دقة قياس الإشارة عبر عرض النطاق الترددي 10 كيلوهرتز وتمنع تداخل الحديث المتبادل من المستشعرات المجاورة.

معلومات الطلب

• 1 × محول تقارب Bently Nevada 21505-00-59-10-02
• 2 × صواميل تثبيت سداسية

إرشادات التثبيت الميداني

• محاذاة الخيط الميكانيكية

  تأكد من أن خيوط 3/8-24 نظيفة وخالية من الشوائب قبل الإدخال. قم بتركيب جسم المسبار من خلال قوس الغلاف، مع ضمان وضعه عموديًا على محور العمود لمنع انحراف القياس.

• توصيل وتوجيه الكابل المحوري

  قم بتوصيل الموصل المحوري الذكري المصغر بالموصل الأنثوي للكابل التمديدي بإحكام يدويًا. ضع شريط سيليكون أو غلاف موصل مخصص فوق الوصلة لحماية مسار الإشارة من الرطوبة وزيت التشحيم.

• الحماية المادية وتركيب القناة

  قم بتوجيه سلك التوصيل المرن بطول 1.0 متر عبر قناة معدنية مخصصة أو مسار وقائي لمنع التلف الناتج عن العناصر الدوارة أو انتقالات الغلاف ذات الحواف الحادة.

الأسئلة المتداولة

• ما هو جهد الفجوة المستهدف القياسي لمعايرة هذا المسبار؟

  يجب تعديل المسبار ماديًا حتى يسجل خرج الحلقة -10 VDC، وهو ما يمثل مركز نافذة التشغيل الخطية 80 ميل.

• هل يمكن توصيل الموصل المحوري بدون أدوات متخصصة؟

  نعم، تم تصميم الموصل المحوري الذكري المصغر ليتم توصيله وتثبيته يدويًا؛ لا ينبغي استخدام الأدوات لمنع الشد الزائد.

• هل يمكن تبديل محول الطاقة هذا أثناء تشغيل الماكينة؟

  يمكن إزالة المسبار الفيزيائي من غلاف التركيب الخاص به، ولكن القيام بذلك أثناء التشغيل سيؤدي إلى فقدان مؤقت لردود فعل TSI وظروف تعثر محتملة.

• ماذا يحدث إذا تعرض الاتصال المحوري لزيت التشحيم؟

  يؤدي دخول الزيت إلى تدهور معاوقة الموصل عالية التردد، مما يتسبب في ضوضاء الإشارة، أو انحراف المعايرة، أو قراءة اهتزاز عالية خاطئة.

• هل يتطلب محول الطاقة هذا حدًا أدنى لطول الغلاف غير الملولب؟

  يحدد هذا الخيار المحدد (-00) غلافًا ملولبًا بالكامل بطول 0.0 بوصة غير ملولب، مما يسمح بتشابك الخيط بالكامل حتى كتف السداسي.

• ما هو الحد الأقصى لتردد نظام محول التقارب هذا؟

  يدعم المحول استجابة تردد مسطحة من 0 هرتز (DC) لقياسات الفجوة الثابتة حتى حد ديناميكي يبلغ 10 كيلوهرتز.

• هل يلزم كابل تمديد مطابق لهذا المسبار بطول 1.0 متر؟

  نعم، يجب استخدام كابل تمديد مطابق من السلسلة 7200 لتحقيق الطول الكلي للنظام المعاير لمستشعر التقارب.

• هل يدعم هذا المسبار القياسات على مواد العمود غير المغناطيسية؟

  تم معايرة النظام في المصنع لأهداف فولاذ AISI 4140؛ ستؤدي سبائك الهدف البديلة إلى تغيير ملف قياس التيار الدوامي وتؤثر على الدقة.
